杰理JL芯片丝印解释, 如何通过丝印来判断真实型号,供参考

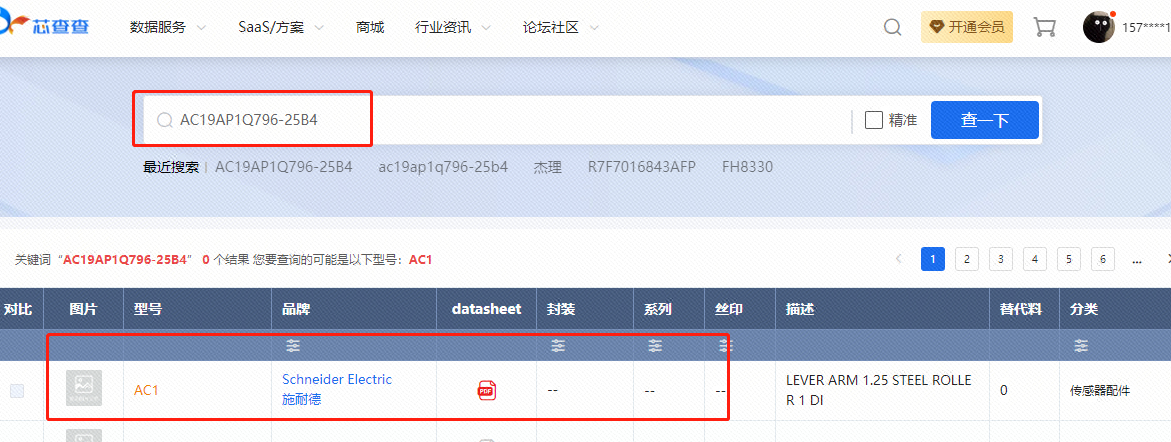

有查询过杰理（图片logo JL为品牌杰理）芯片伙伴们会发现，直接通过表面的丝印字母是查询不到原型号资料的，并且很难定位到具体型号是什么（当然也有可以直接从丝印搜到型号的，例如：JL6976M）



为什么会这样呢，因为那一串字母都是生产日期批号等组成的，所以直接搜是查不到的，以下分解杰理的丝印解释，是有规律的，分解完后就可以判断具体型号了。

以下方法来源：Chip markings explained | jielie (kagaimiq.github.io)以及个人总结

芯片丝印	A	B	C	D	E	f	g	h	实际型号
AB1526CG3X1F.1-82E	AB	15	26		CG3X1F.1	82	E		AC1082E
AB1819CK1Y11.1-87	AB	18	19		CK1Y11.1	87			AC1187
AC1245H7A935	AC	12	45		H7A935				AC2092
AC1536CG4A3C-E	AC	15	36		CG4A3C		E		AC2092E
AC19DH4502-01	AC	19			DH4502	01			AC4601
ADDEF438-01B	AD				DEF438	01	B		AC4601B

以上拆解丝印每个部分，大写部分（ABCDE） 是“序列号”，而小写部分（fgh）是“零件编号”，位于-之后

序列号

• A：字母“AB”、“AC”、“AD”、“AS”、..
  • 第一个字母始终是“A”
  • 可以省略
• B：制造年份year
  • 通常它代表年份的最后两位数字，例如“18”是 2018 年，但有时它会被进一步截断：“2”表示 2012 年（可能）
  • 可以省略
• C：制造周week
  • 通常在较新的芯片上省略，但有时可能会出现。
  • 没有年份代码该部分也会被省略
• D：字母“A”、“B”、……
  • 可能这是批号的一部分
• E：批号Lot
  • 有时它可以用来区分AC109N和AC608N：前者有“.1”后缀，后者没有。

在某些情况下，序列号的某些部分可能会被省略，以适应 QFN32 等微型封装（在这种情况下，仅存在批号）。

零件编号

• f：芯片系列变体（即AC6901、AC6902、AC6965)
• g：芯片本体字母（A、B、C、D 等）
• h：其他信息（例如闪存大小、SDRAM 大小、PSRAM 大小等。
  • 闪存大小以兆位表示（例如，8 表示 8 Mb = 1 MB）
  • 没有任何闪存的芯片在这里加上“0”（例如，没有闪存的AC691N）或与它们更相关的内容（例如SDRAM大小）

这也适用于完整的芯片标记，第一部分是实际的芯片名称（JL6976、JL700N 等）。

查询方法总结

以上是杰理丝印解释，总结会发现，丝印在查询不到时，杠“-”符号后面的字母往往和真实型号的字母后缀有很大的关联性

第一步：在芯查查首页搜索杰理，进入品牌首页，点击型号部分

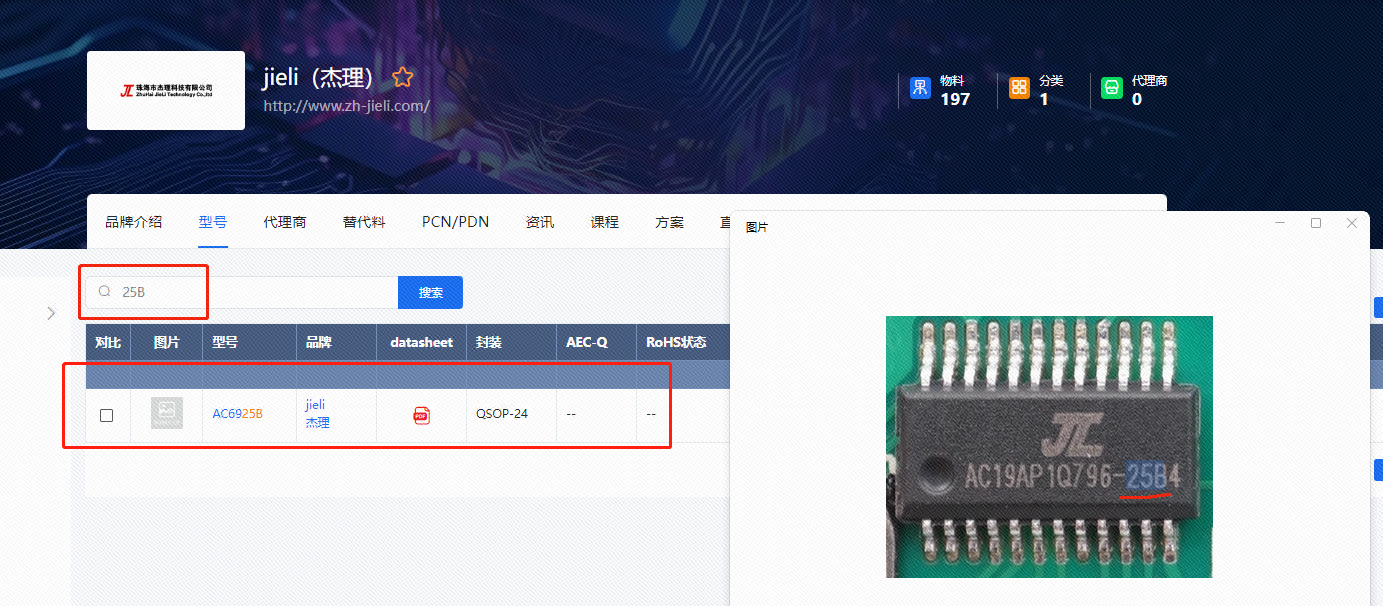

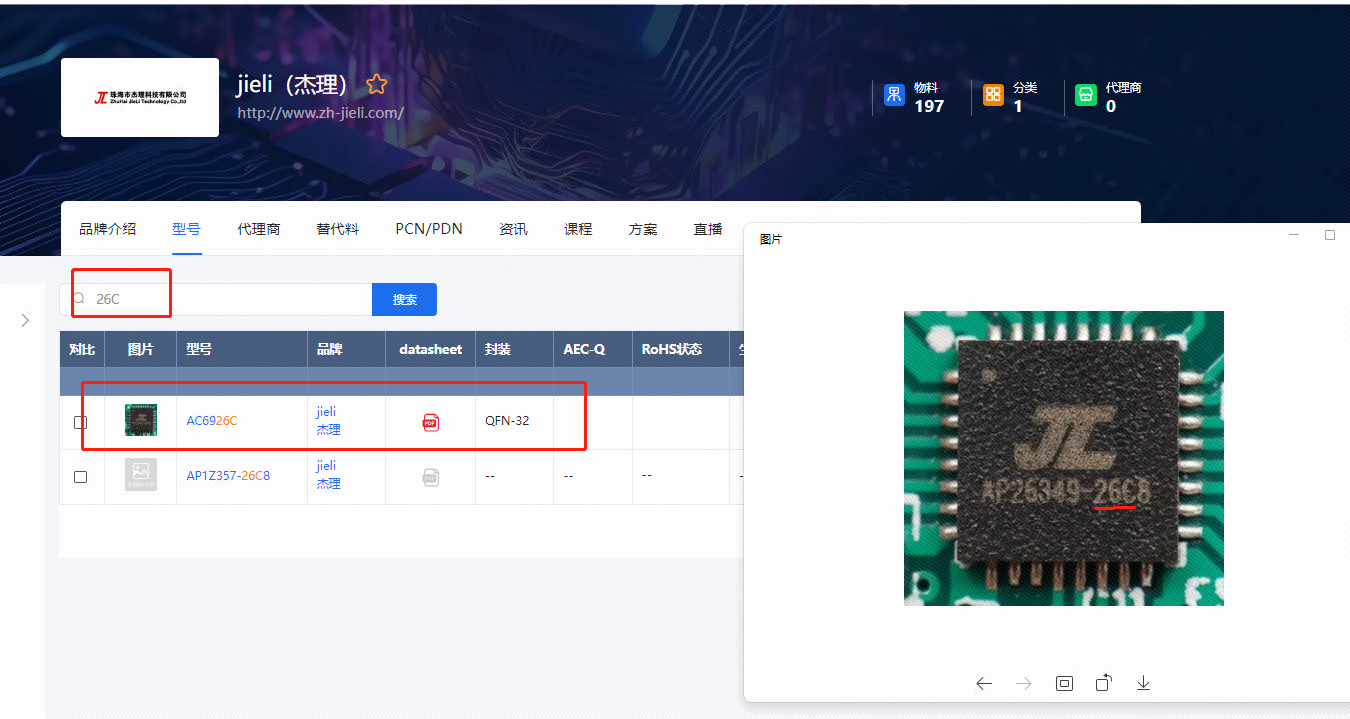

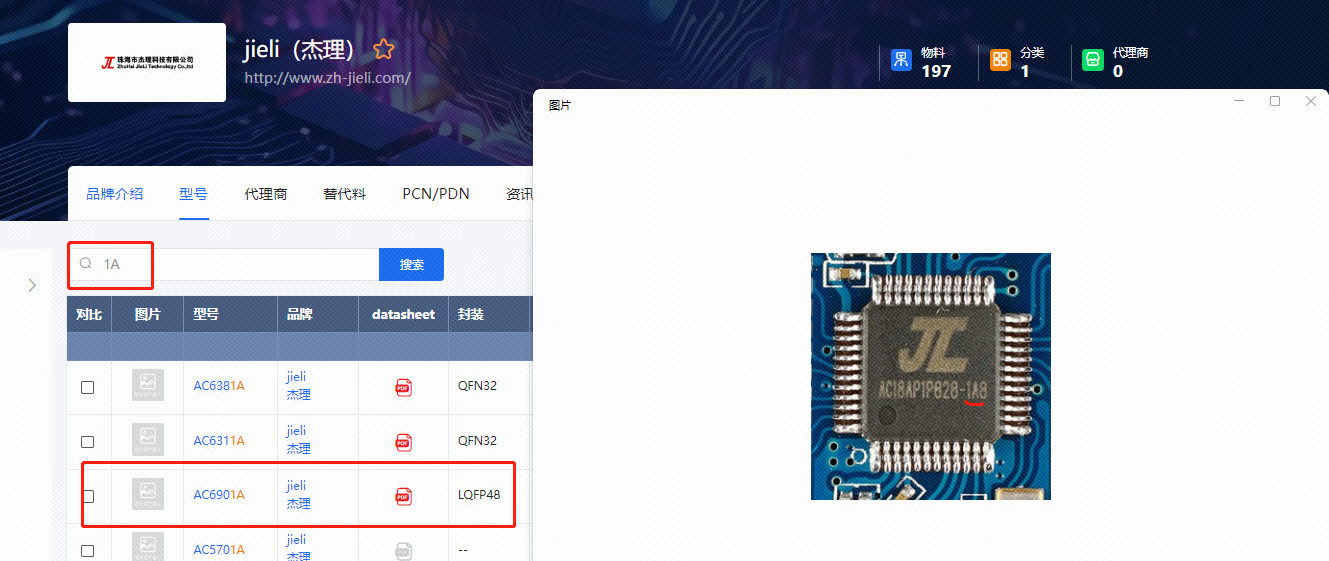

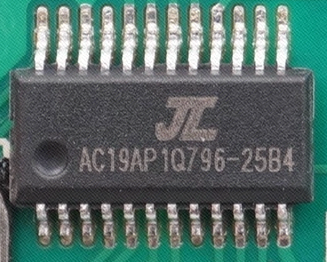

第二步：可以根据杠“-”符号后面数字部分+第一个字母（2~3个），例如下图，杠“-”符号后面为25B4输入25B，26CB则输入26C，1A8输入1A

第三步：通过查询得来的型号，根据封装判断是不是和想要查询的芯片封装一样，再核对数据手册

以上查询方式适用于大多数杰理芯片，当然也有些芯片比较特殊需要具体判断的，如果有原厂联系方式，可以直接问原厂~
