分析 丨ADC选型和国产品牌推荐

模拟-数字转换器（ADC）、数字-模拟转换器（DAC）用于连接真实世界和数字世界。真实世界中的一系列连续变化的物理量可表示为模拟信号，这些物理量包括温度、湿度、电压、电流等；数字世界只有0和1，即离散的二进制信号，二进制信号是数字计算和信息处理的基础。ADC和DAC的作用是实现二进制信号和物理量的相互转换。下面仅针对ADC讲述选型要点、介绍国产品牌产品特点。

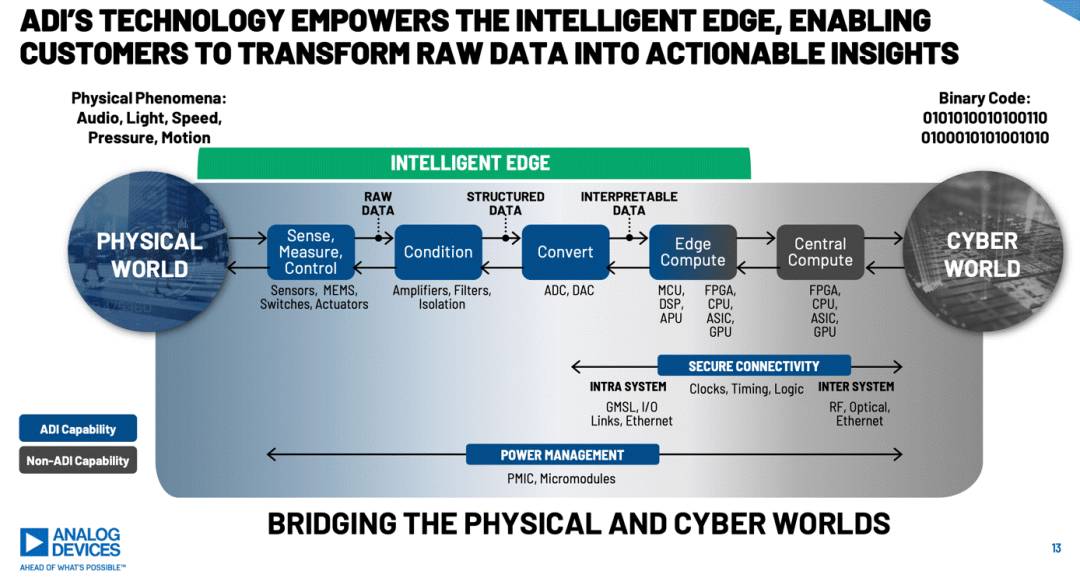

图注：ADC/DAC是真实现真实世界和数字世界的桥梁（图源：ADI）

按照架构来分，ADC分为SAR、Sigma-Delta等类型，在根据应用要求选择ADC架构的时候，主要有几个考虑点：

· 如果处理的信号比较快，例如电机以每分钟超过1000转的速度，SAR ADC可能是最好的选择。

· 如果应用面对的是低速（接近直流），如缓慢移动的温度信号，则Sigma-Delta ADC可能是最佳选择。

· 如果唯一需求的是用于芯片内部处理功能、低分辨率读数，那么可使用FPGA、处理器或SoC中的集成ADC。

· 如果应用必须测量特别快的信号，那么Pipeline ADC是最佳选择。

图注：ADC的类型（芯查查制表）

中等采样速率的应用选择SAR ADC

SAR ADC提供广泛的位数和采样速率，工作范围从6位、8位到20位不等，工作速率通常为每秒几千采样（ksps）至每秒10兆采样（Msps）。SAR ADC是电机控制、振动分析和系统监控等中速应用的理想选择，它们的速度不如Pipeline ADC，但通常比Δ-Σ ADC快。

需要同时测量多个信号，可以使用多个SAR ADC，或者使用包含多个采样保持（T/H）内核的同步采样ADC，系统在同一时刻可测量多个模拟输入。

SAR ADC的功耗与采样速率呈线性关系，例如在1Msps时功耗为5mW，在1ksps时功耗为5μW。因此SAR ADC灵活，客户可以为多种应用储备一个部件号。

以更多采样位获得高精度的应用选择Sigma–Delta ADC

通过更多采样位获得高精度，或确实需要最高有效位数（ENOB）的时候，Sigma–Delta ADC通常是最佳选择，特别是对于低噪声精密应用。当采样速率不那么重要时，Sigma–Delta ADC的过采样和噪声整形可提供非常高的精度。哪些应用需要大于20个采样位的无噪声分辨率？比如仪器装置、气相色谱仪（gas chromatographs）、石油和天然气行业等，通常希望、甚至要求尽可能多的采样位。

SAR ADC市场在5到10年前开始饱和，ADI和TI等公司均研发了多个Sigma–Delta内核的产品，这些ADC最高达到24bits或者32bits、采样率在10sps到数Msps之间。

超快采样速率的应用选择Pipeline ADC

Pipeline ADC对于高速采样速率的应用非常重要，比如RF应用和软件定义无线电等。在过去10到15年里，头部模拟公司在大力投资Pipeline ADC的研发。ADI公司长期以来一直主导这一市场，但TI近年来表现强劲，也有一些小众玩家。

Pipeline ADC的采样速率在大约10Msps至每秒几千兆采样（Gsps）之间，适用于软件定义无线电、雷达、通信、基站和其他需要超快速采样的应用。采样速度快对ADC接口的要求更高，使得Pipeline ADC产品之间的竞争焦点集中在ADC与处理器、FPGA之间的数字接口。其中，并行数字接口一直是历史上的首选接口，因为这种接口在短时间内将大量转换器流通。串行LVDS接口已用于超声波这种具有大量通道的应用，并且采样速率为50Msps至65Msps之间。

图注：ADC部分国产品牌（图源：芯查查SaaS）

国内ADC主要厂商及产品推荐

海外厂商在ADC上历史积累较多并主导市场，国内以上海贝岭、思瑞浦、圣邦微电子、芯海科技等上市公司为代表，也在研发符合市场需求的产品，不断突破技术壁垒，局部市场已经实现了国产化。

圣邦微电子：新产品加速推出，料号持续增加

圣邦微电子采用Fabless经营模式，其高精度ADC已实现批量出货，已走在国产高端ADC/DAC前沿。研报指出，圣邦微电子2023年上半年推出新品产品300余款，2023年前三季度共推出新产品900余款，三季度单季度推出新产品600余款，新品加速推出推动公司收入较快增长。目前圣邦微电子拥有30大类4600余款产品，包括高精度运放、低噪声运放、高速运放、低功耗运放、高速比较器、高精度ADC、大动态背光LED驱动等等。

图注：圣邦微电子的ADC产品（完整产品清单可登录xcc.com查询）

上海贝岭：已完成3Gsps采样速率ADC产品预研

上海贝岭产品业务细分为电源管理、智能计量及SoC、非挥发存储器、功率器件和高速高精度ADC等5大产品领域，主要目标市场为电表、手机、液晶电视及平板显示、机顶盒等各类工业及消费电子产品。资料显示，上海贝岭已完成3Gsps采样速率ADC产品的预研，预计一年内可以推出量产产品，公司正在研发更高采样速率的ADC相关产品。

图注：上海贝岭现有高速ADC产品（图源：上海贝岭网站）

思瑞浦：已推出车规SAR ADC—TPC5120Q

信号链芯片业务是思瑞浦整体业务的基石，是国内少数同时布局 ADC 与 DAC 的企业，并均推出了高精度、高速度定位的产品。目前已经推出汽车级16通道12位SAR ADC（TPC5120Q），广泛应用于电池管理、域控、仪表控制等领域。高精度ADC产品方面，思瑞浦产品的各项误差指标表现优于圣邦微电子，但转换速率略低。芯海科技已经推出24位高精度ADC，而思瑞浦目前只有16位产品。高速产品方面，思瑞浦产品的转换速率最高可达50MSPS，低于上海贝岭、TI与ADI。

图注：高精度ADC、高速ADC产品性能对比（芯查查制表）

芯海科技：车规级高精度Sigma-Delta ADC已流片

芯海科技借助高精度ADC、高可靠性MCU、无线连接的核心产品,形成了“模拟+MCU”的双平台的技术能力，为物联网设备提供精准测量、智慧传感、无线连接为基础的物联网整体解决方案。研报指出，芯海科技新一代车规级高速高精度SAR ADC已经进入内部测试阶段，即将导入头部客户进行产品验证；车规级的高精度Sigma-Delta ADC已经流片。

图注：芯海科技的ADC产品（完整产品清单登录xcc.com查询）

晶华微：自研高精度Sigma-Delta ADC的SoC技术

晶华微主营业务为医疗健康SoC芯片（收入占比54.52%，截止11月份的数据）、工业控制及仪表芯片产品（收入占比43.87%）。2023年晶华微启动多个研发项目，涵盖模拟信号链的多种主流产品和线性产品等，部分高速度、高位数、单通道和多通道ADC芯片已在几个关键客户送样测试和性能评估中。核心技术竞争优势体现在基于自主研发的高精度Sigma-Delta ADC的SoC技术,以及低功耗高抗干扰能力的工控仪表芯片技术,在国内处于比较先进的水平。

图注：晶华微带有24 bits高精度ADC的SoC芯片，应用于红外测温、电子秤、胎压计等（图源：晶华微）

小 结

与AI、先进制程的受人瞩目相比，模拟器件领域显得相对平静，但是大部分美股的模拟芯片厂商在过去十年轻松跑赢了全球指数，仅ADI和TI的股票涨幅就超过了230%。原因是厂商的格局比较稳定，大厂始终依靠技术沉淀和产品矩阵把控市场。作为一种常见模拟器件，ADC/DAC芯片产业比普通的芯片更新迭代更快，有分析认为受宏观经济、下游应用需求及产能库存等影响，全球ADC/DAC芯片行业大致以4-6年为一个周期。更新速度快也迫使国内ADC相关的厂商完整物料型号的同时，加速开发高精度高速率、或者集成化的高端新品。
