NE555小项目(八音电子琴及触控延时灯)

在这不过多介绍芯片的一些性能特性,主要是想记录其使用方法。

八音电子琴

要求:用八只按键、一个蜂鸣器,演奏八个音:

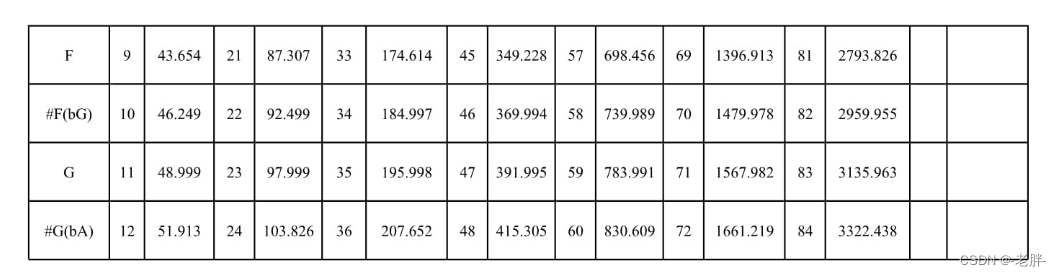

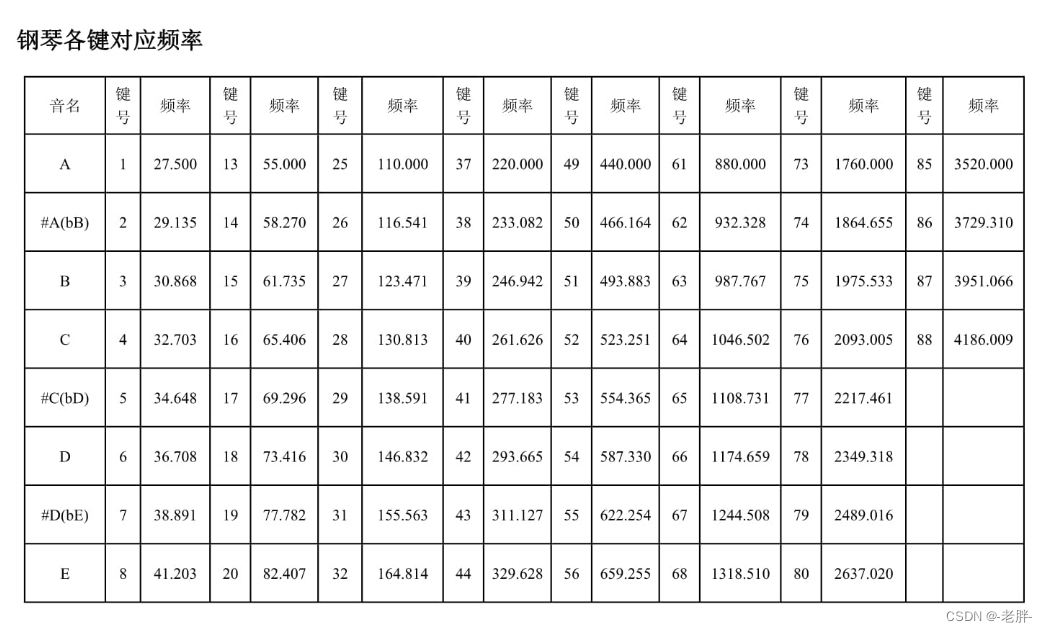

自选八个音,这八个音的频率可以参考下表:

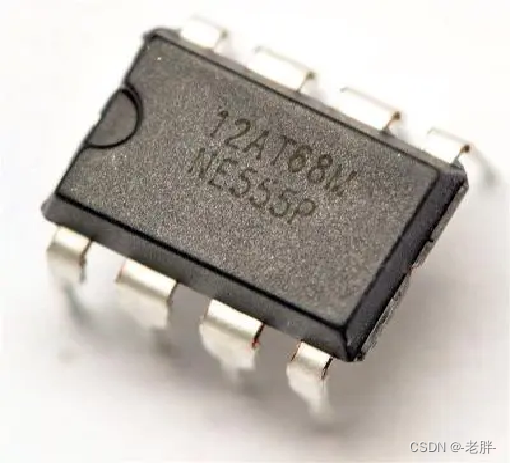

 主要器件:NE555,无源蜂鸣器

 NE555作脉冲输出,无源蜂鸣器的音调可以根据频率来改变

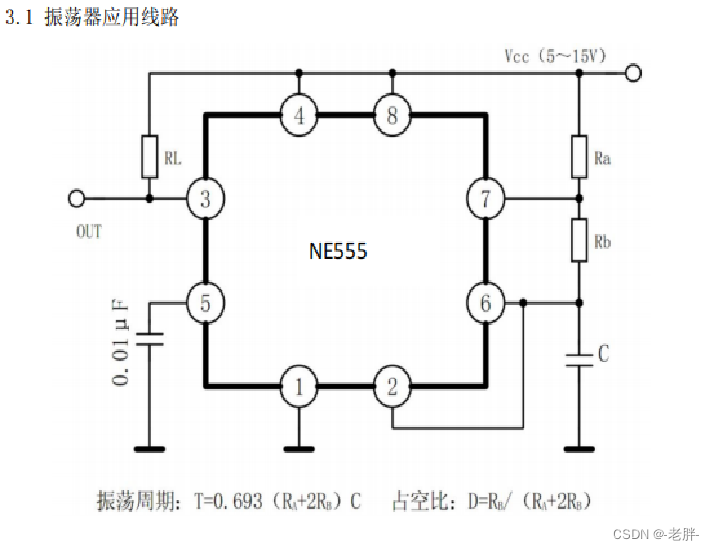

 NE555经典应用电路(振荡器):

 根据NE555芯片手册,当NE555作用为振荡器时,其振荡周期T由芯片7脚和8脚间电阻Ra、芯片7脚和6脚间电阻Rb、6脚与地之间电容C容值共同决定,其公式为:

周期可求,则频率也可以算出,可将Ra和C设置为定值,通过改变Rb来改变输出脉冲频率,从而来改变无源蜂鸣器的音调。

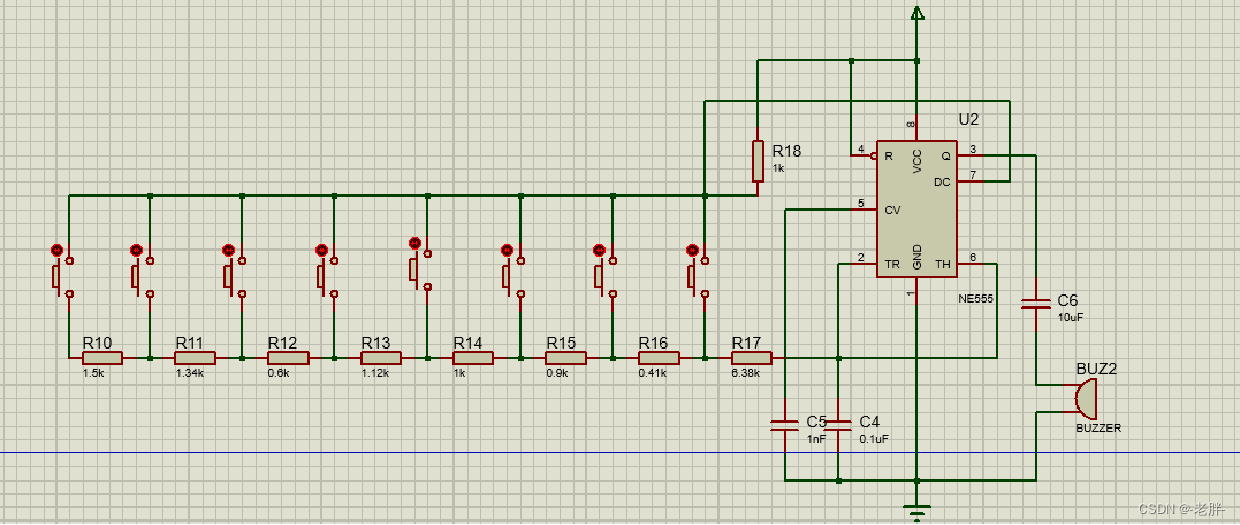

仿真图:

 通过按下不同按键实现6、7引脚间不同阻值的接入,实现音调改变,越靠左代表该音对应频率越低,在实物实现时,八个电阻应用可调电位器。

触控延时灯

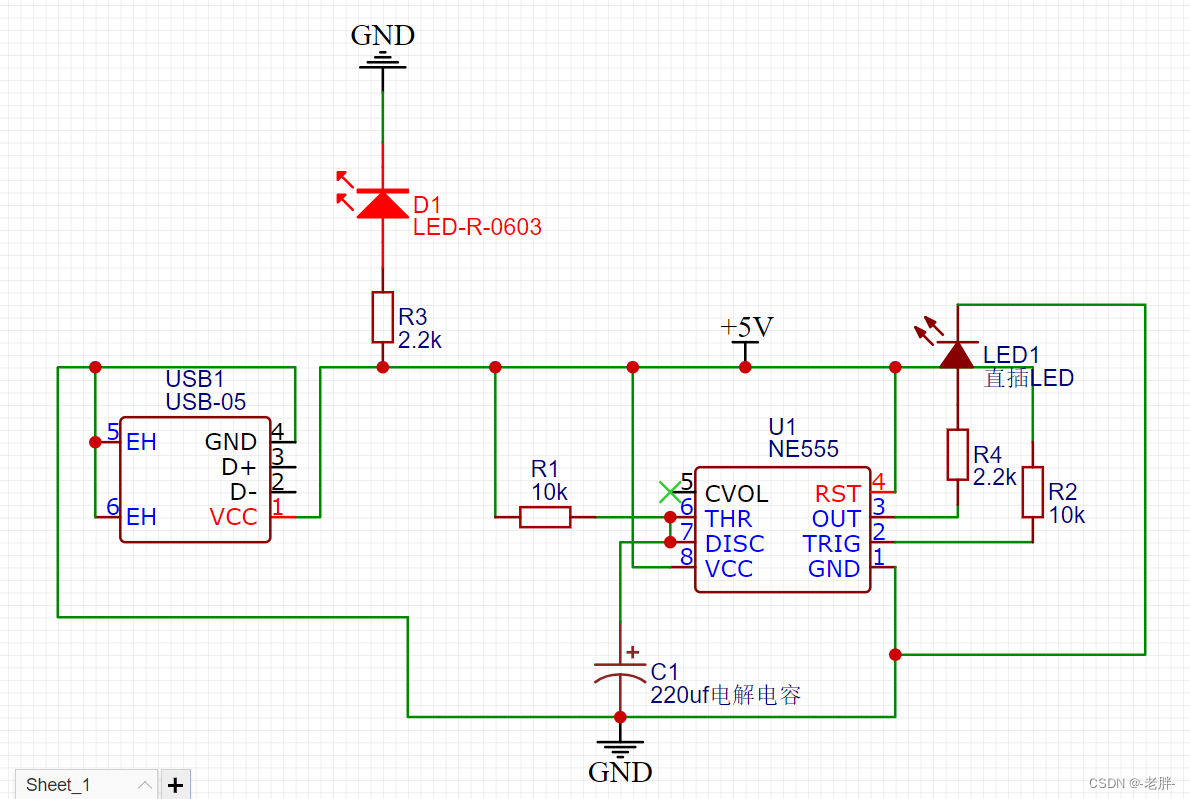

要求:触碰到与2脚连接的触控片,led灭一定时间(下为实际电路):

先说结论:对于上示电路,其延时时间可以通过该公式决定:
T = 1.1 * R1 * C1

电路延时的时间长度, 等于电容从 0V 充电到 2/3 VCC 所需的时间:

T = 1.1 * 10000 * 0.000220 = 2.42S

对于C1,R1值可以自行修改,通过计算改变延时时间

延时原理:

NE555 通过 Trigger(Pin2) 和 Threshold(Pin6) 检测电压并控制输出,
如果 Trigger(Pin2) 检测到任何低于电源电压1/3的电压, 它就会打开Pin3输出
如果 Threshold(Pin6) 检测到任何超过电源电压2/3的电压, 它将关闭Pin3输出
每当 Pin3 输出处于关闭状态时, Discharge(Pin7)放电引脚内部接地,即其内部连接到GND

当该电路刚通电时, Pin3输出处于关闭状态. 当输出关闭时 Discharge(Pin7)在内部接地, 因此电容完全放电。当开关被按下时, 会发生如下变化:

Trigger(Pin2) 被接地了, 由于Pin2电压小于 VCC 的1/3, Pin3 输出开启,因为输出开启, (Pin7) 和 GND 断开了, 不再接地,此时灯灭。220uF这个电容会通过电阻开始充电,因为 Threshold(Pin6) 连到电容正极, 它会检测到电容正极的电压, 当电容充电到 VCC 的2/3时, 就会关闭 Pin3 的输出,那么,220uF电容从 0V 充电到 2/3 VCC 的这段时间, 就是延迟时间。因为 Pin3 的输出关闭, Pin7 在内部重新连接到 GND, 电容开始放电, 直到电压归0。

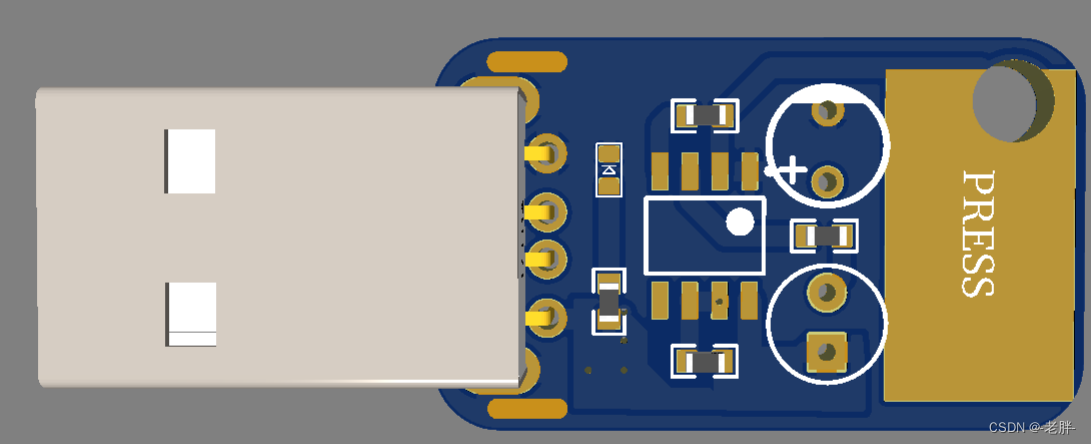

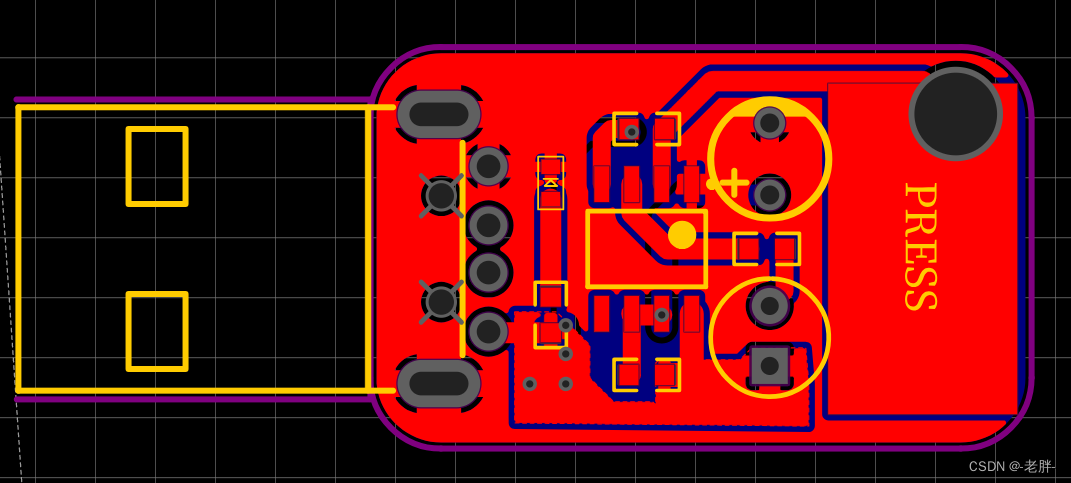

PCB:

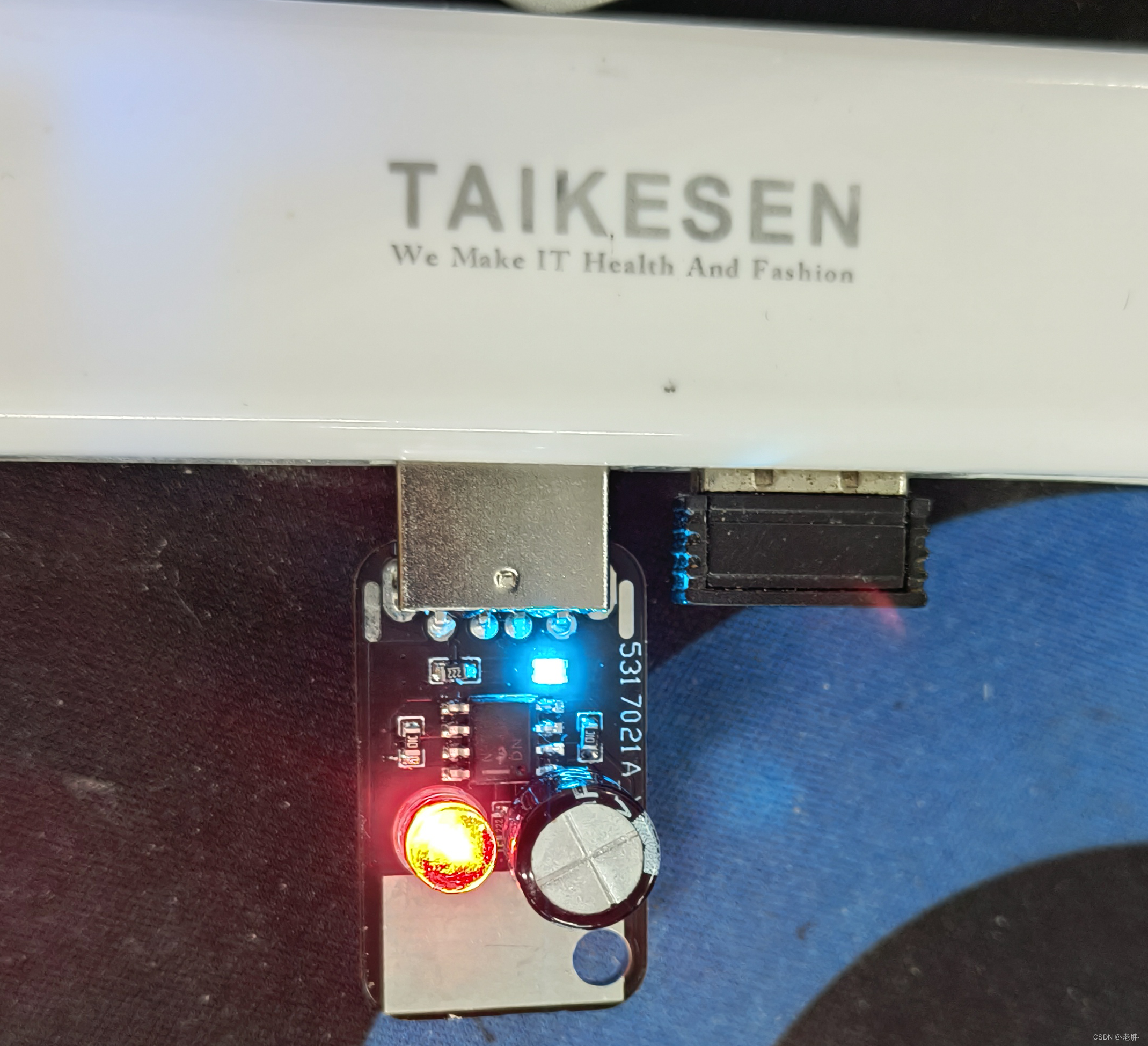

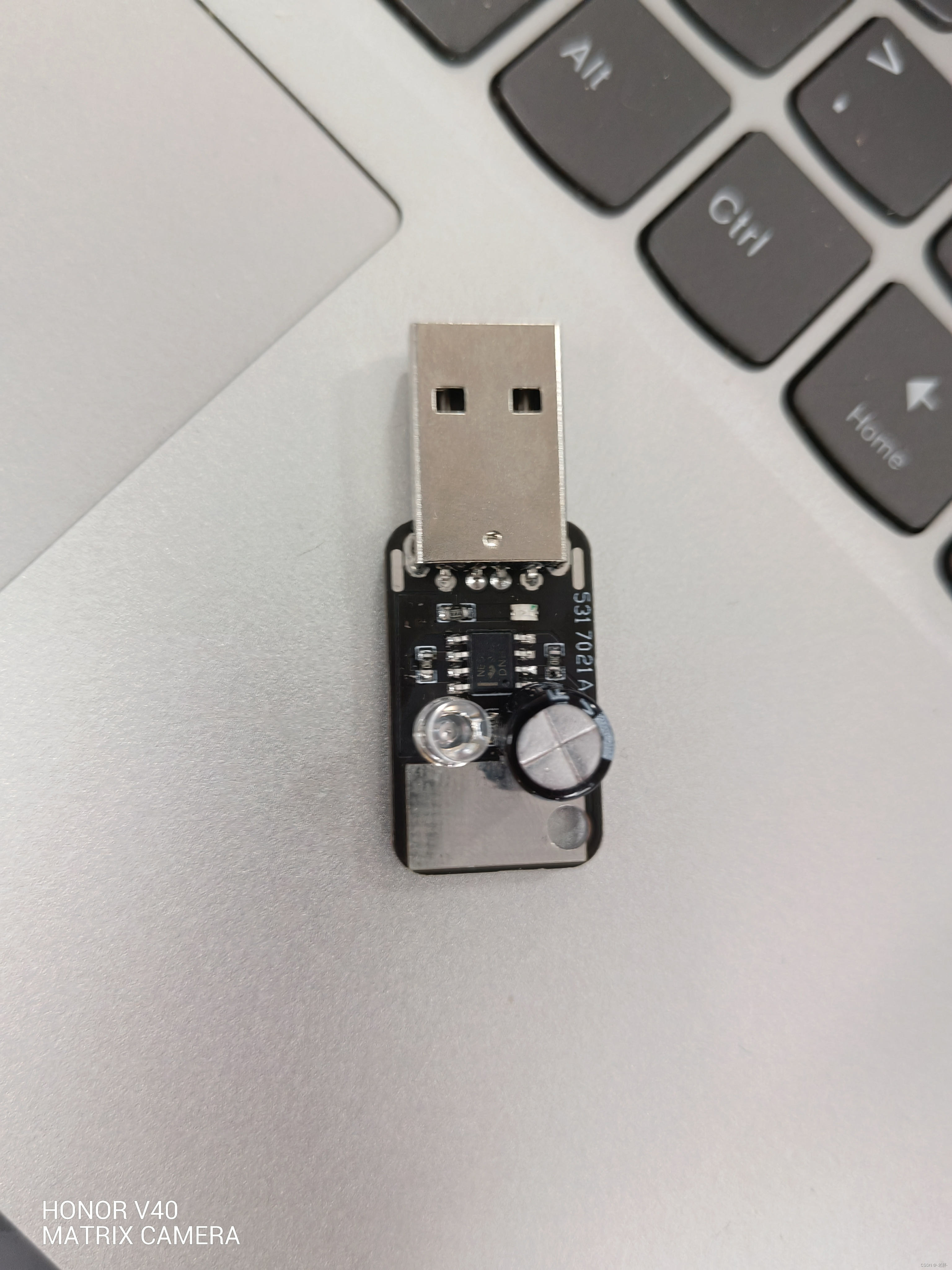

该电路由USB口进行5V供电,NE555的2号脚与标有press字样丝印开窗处连接,当手指触摸该区域时,相当于3脚开始输出高电平,导致灯灭,延时2.4s时间左右后LED1亮。

### 使用NE555计时器构建七音电子琴的电路设计 #### 一、工作原理概述 NE555定时器能够用于生成不同频率的方波信号,这些不同的频率对应着音乐中的各个音符。通过调整电阻和电容参数,可以改变输出频率从而发出不同的声音[^1]。 #### 二、具体实现方法 为了制作一个简单的7电子琴,每按发特定配置下的NE555振荡器来产生相应的音频信号。每个按钮连接到一组独立设置好的RC网络上,当按下某个时该路径被激活并使对应的NE555开始运作,进而驱动扬声器发声。 以下是简化版的设计思路: - **电源部分** - 提供稳定的直流电压给整个电路供电。 - **盘矩阵** - 设计一个多路开关结构模拟钢琴盘的功能,每一个点闭合都会引起相应通道内R/C组件接入回路中影响震荡周期。 - **核心元件——NE555集成电路** - 配置成无稳态多谐振荡方式运行,在此状态下其输出端交替高低电平变化形成连续不断的矩形脉冲串作为声源激励电信号输入至喇叭单元转换为空气振动即我们听到的声音[^2]. - **可调电阻与固定阻值电阻组合** - 利用变阻器调节各音阶之间的细微差别;同时配合定值电阻共同决定基本频带范围内的中心位置以便于后续微调操作更加便捷高效。 - 将产生的交流成分传递出去而阻止直流通路干扰正常播放效果的同时也起到滤除杂散噪声的作用提升整体性能指标表现水平。 ```plaintext +Vcc | R1---+----->|<----- C ----> Speaker (8Ω) | NE555 | R2---+------ GND ``` 请注意上述只是一个非常基础的概念框架图,并未精确描绘实际布线细节以及所有必要的外围元器件(如限流保护措施)。对于更复杂的应用场景可能还需要考虑加入额外的安全防护机制防止过载损坏设备等问题的发生[^3]。
