STM32CubeIDE开发基本流程

一、建立工程

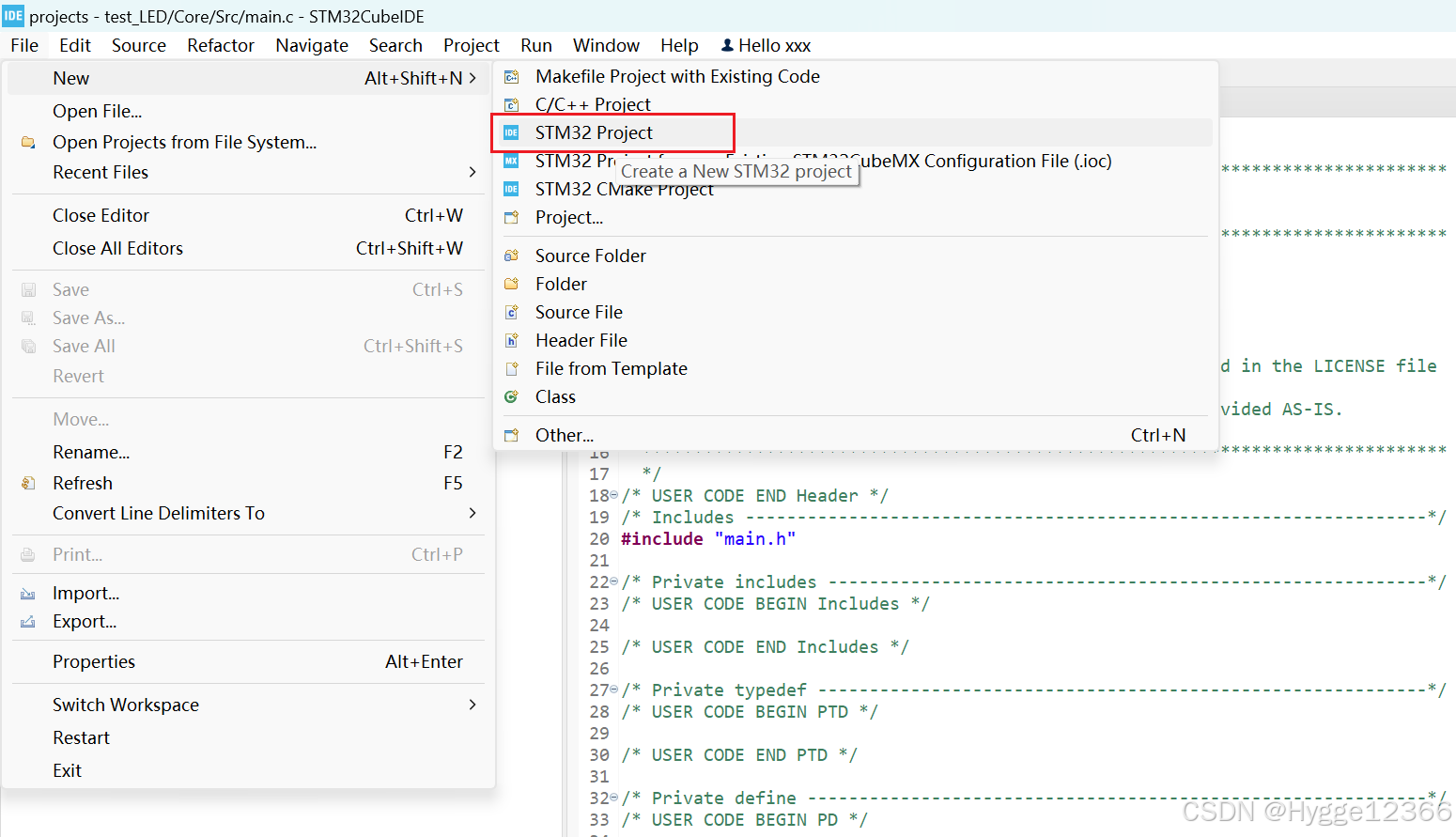

1.创建工程（点击之后等待下载和配置完成）

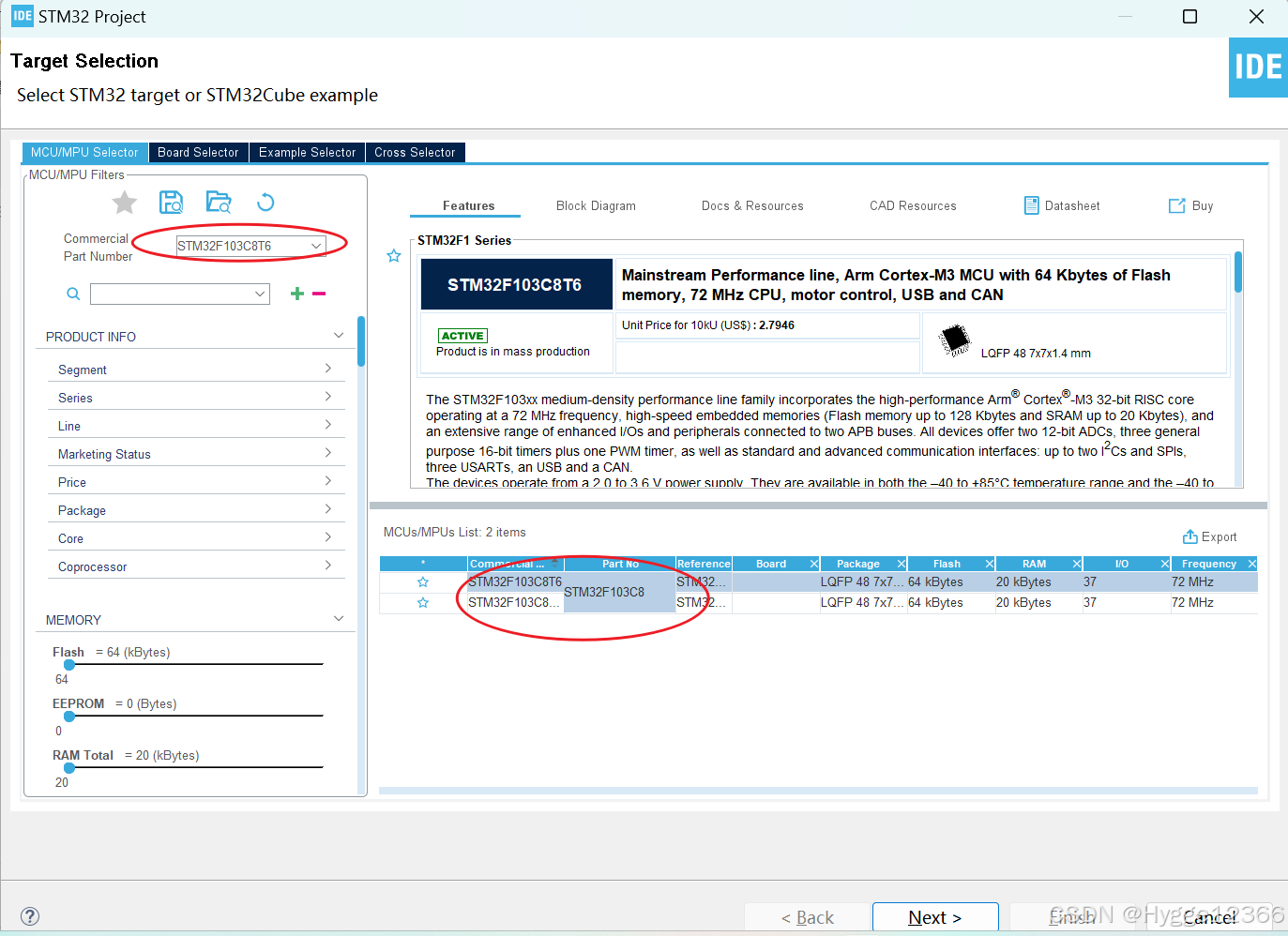

2.选择芯片（搜索时切换成英文，这里以STM32F103C8T6为例）

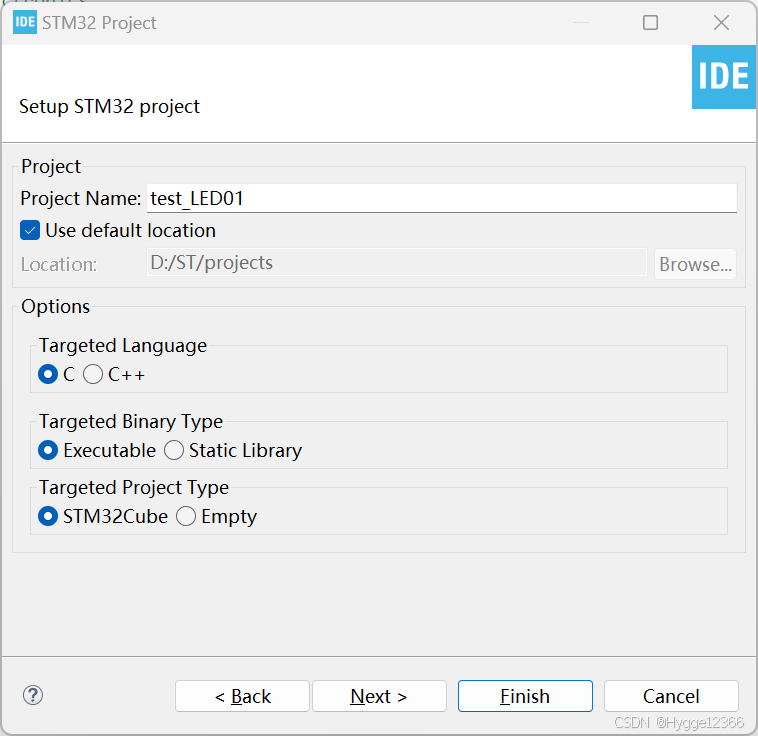

3.输入程序名后，点击Finish即可（等待配置完成）

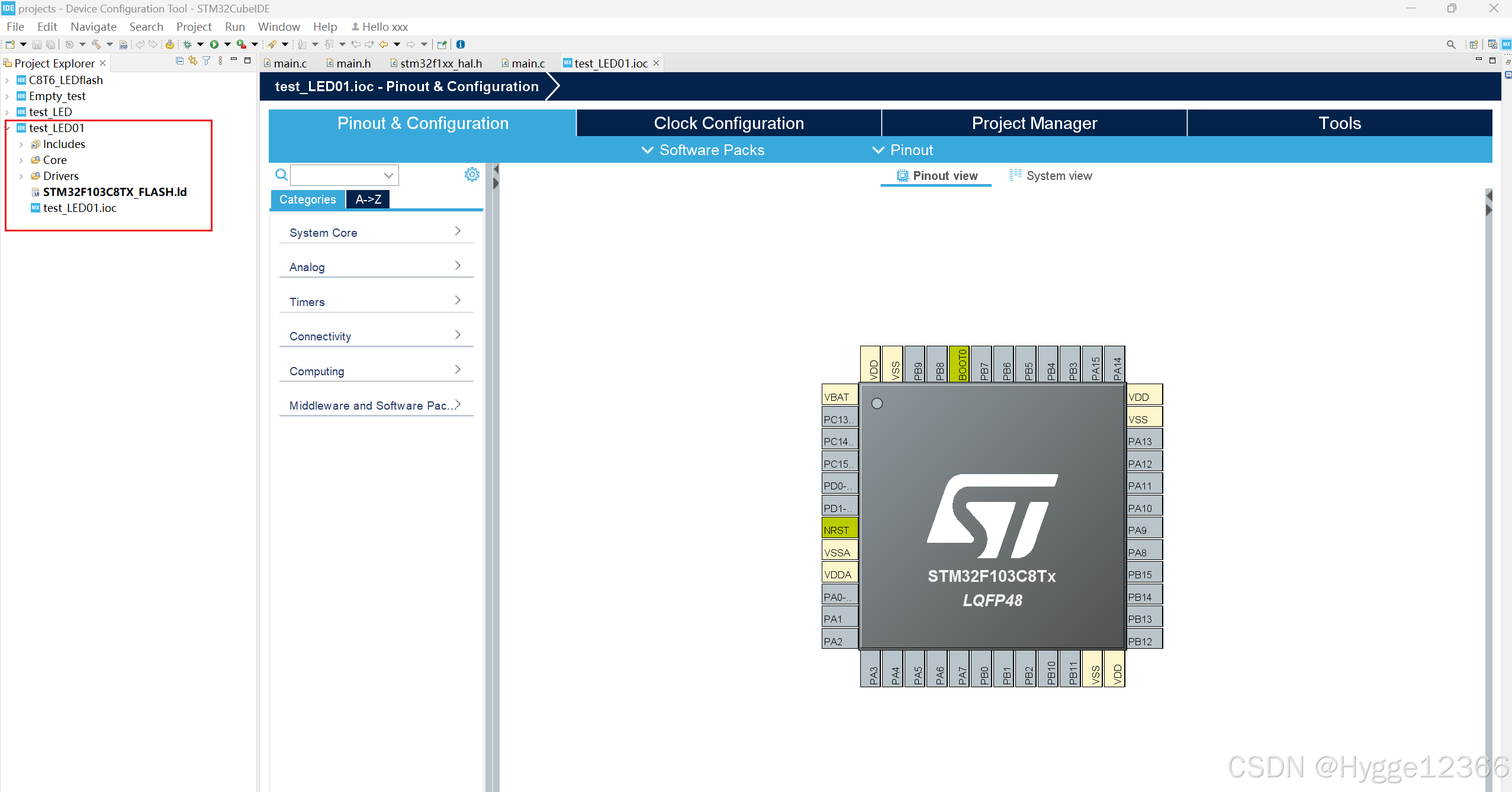

4.创建完成后的界面和文件应该是这个样子的

二、基本的工程配置：时钟系统、调试方式

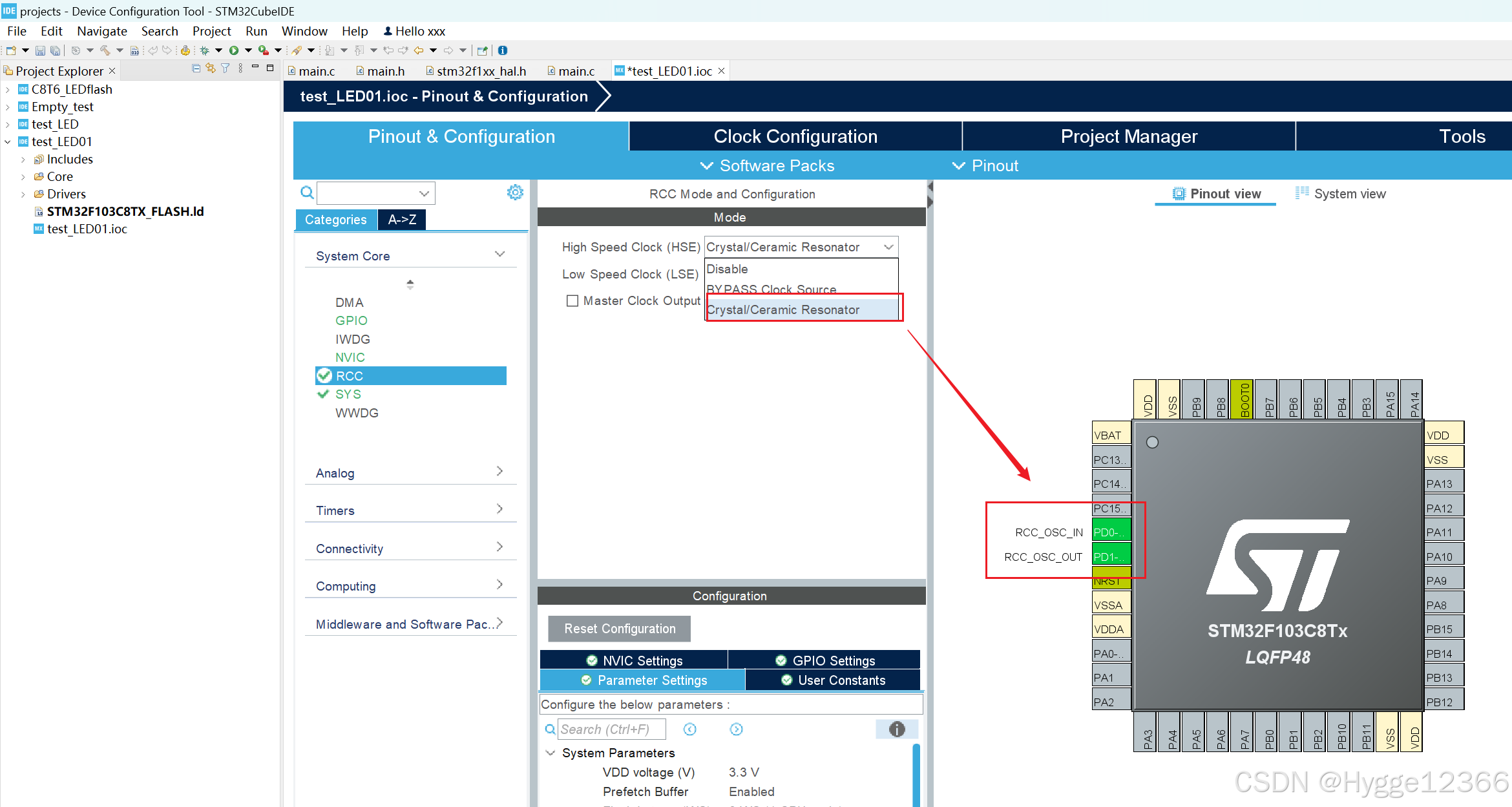

1.设置时钟源

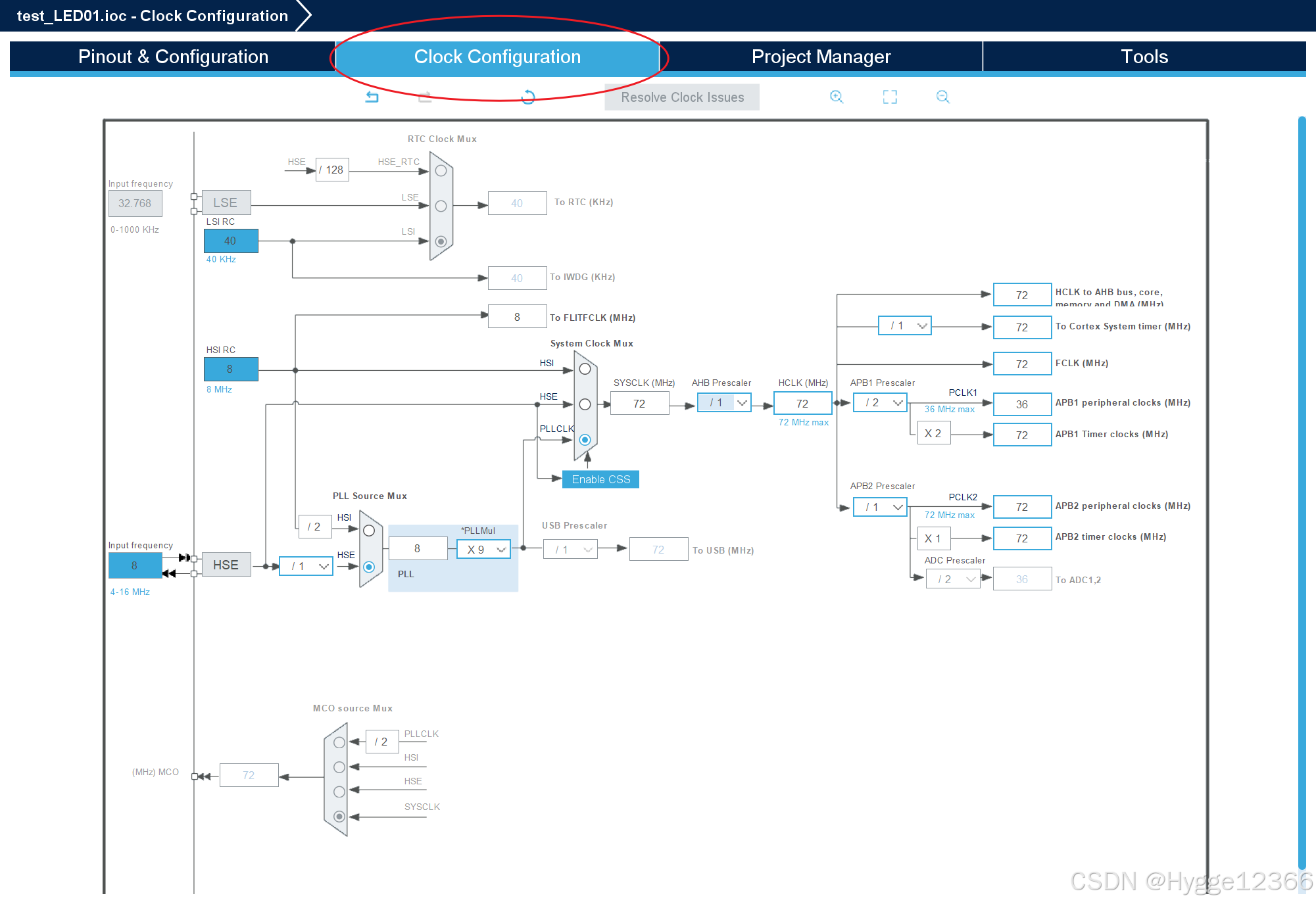

2.在时钟系统架构图中将系统输入时钟改为HSE

HSE（High-Speed External）: HSE是指外部高速时钟源。

HSI（High-Speed Internal）: HSI是指内部高速时钟源。

PLLCLK: 锁相环倍频时钟源。

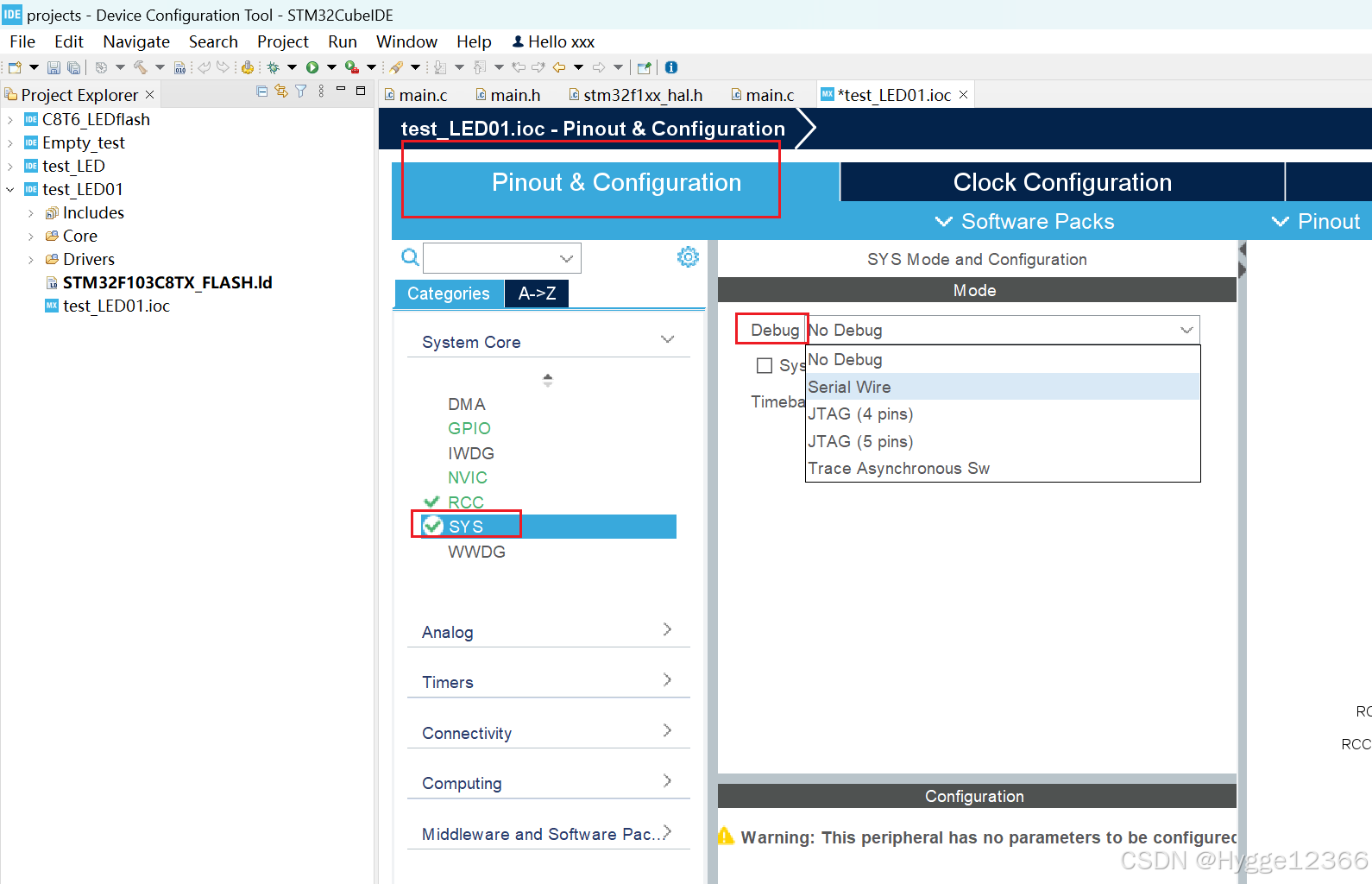

3.选择调试方式

三、任务配置（以LED灯定时闪烁为例）

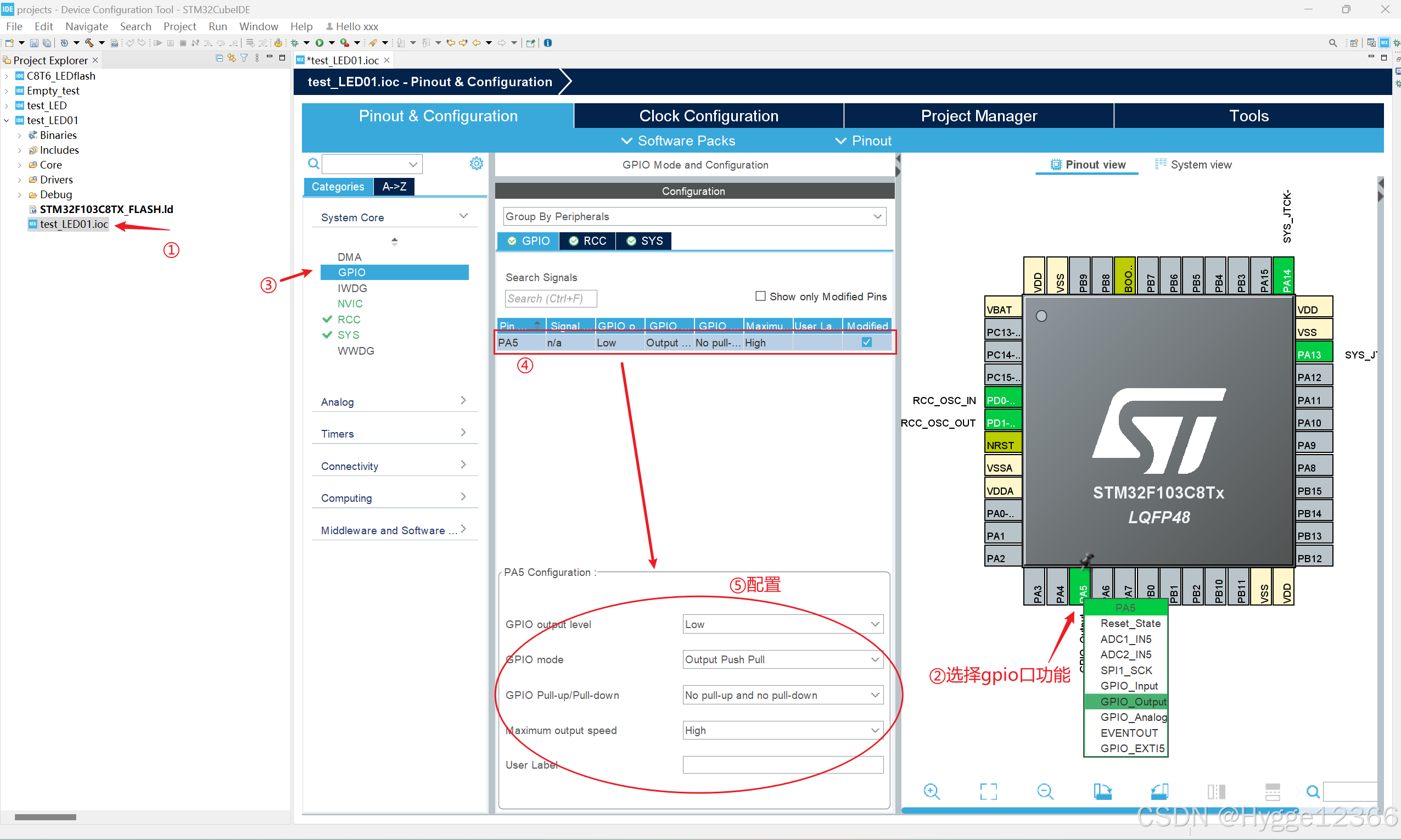

1.Gpio配置

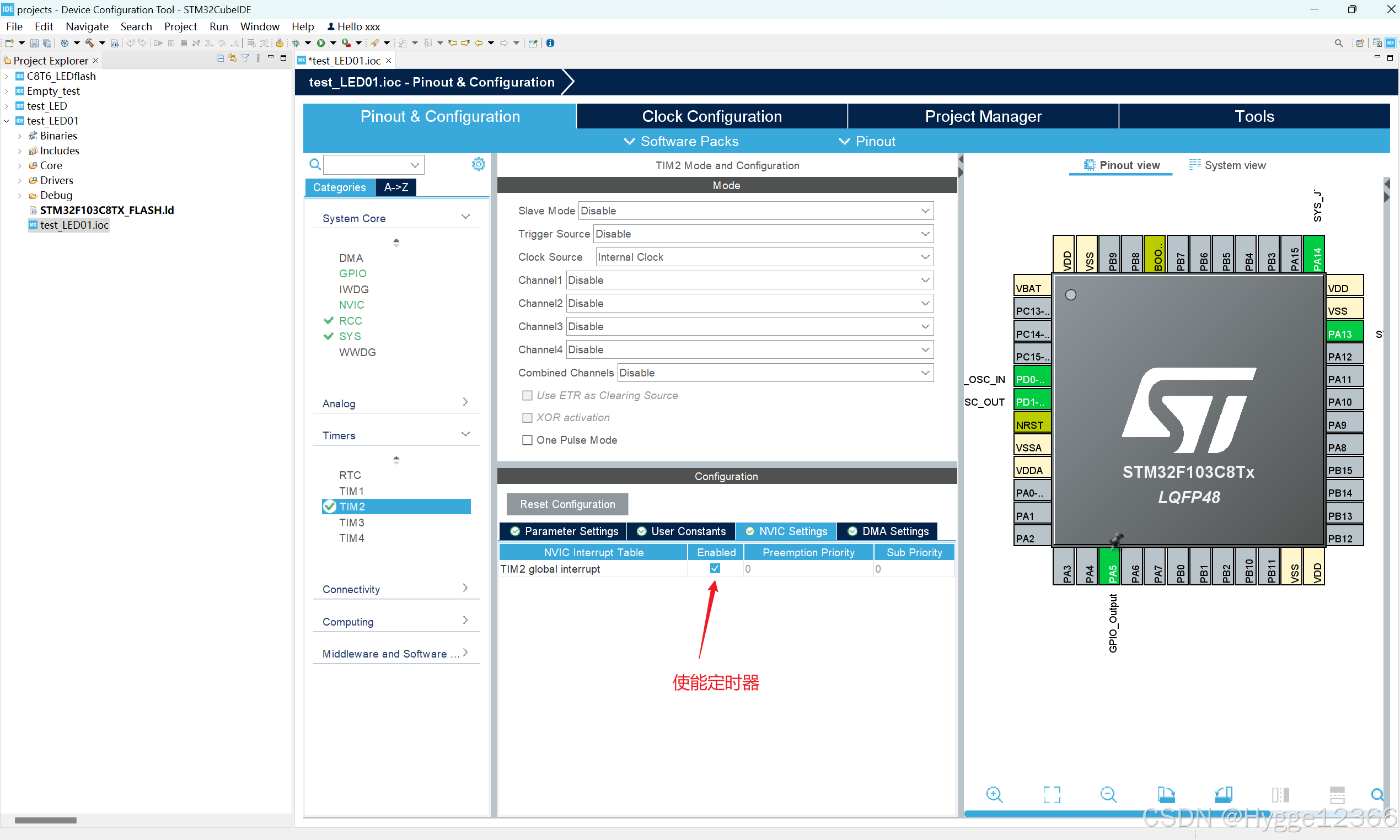

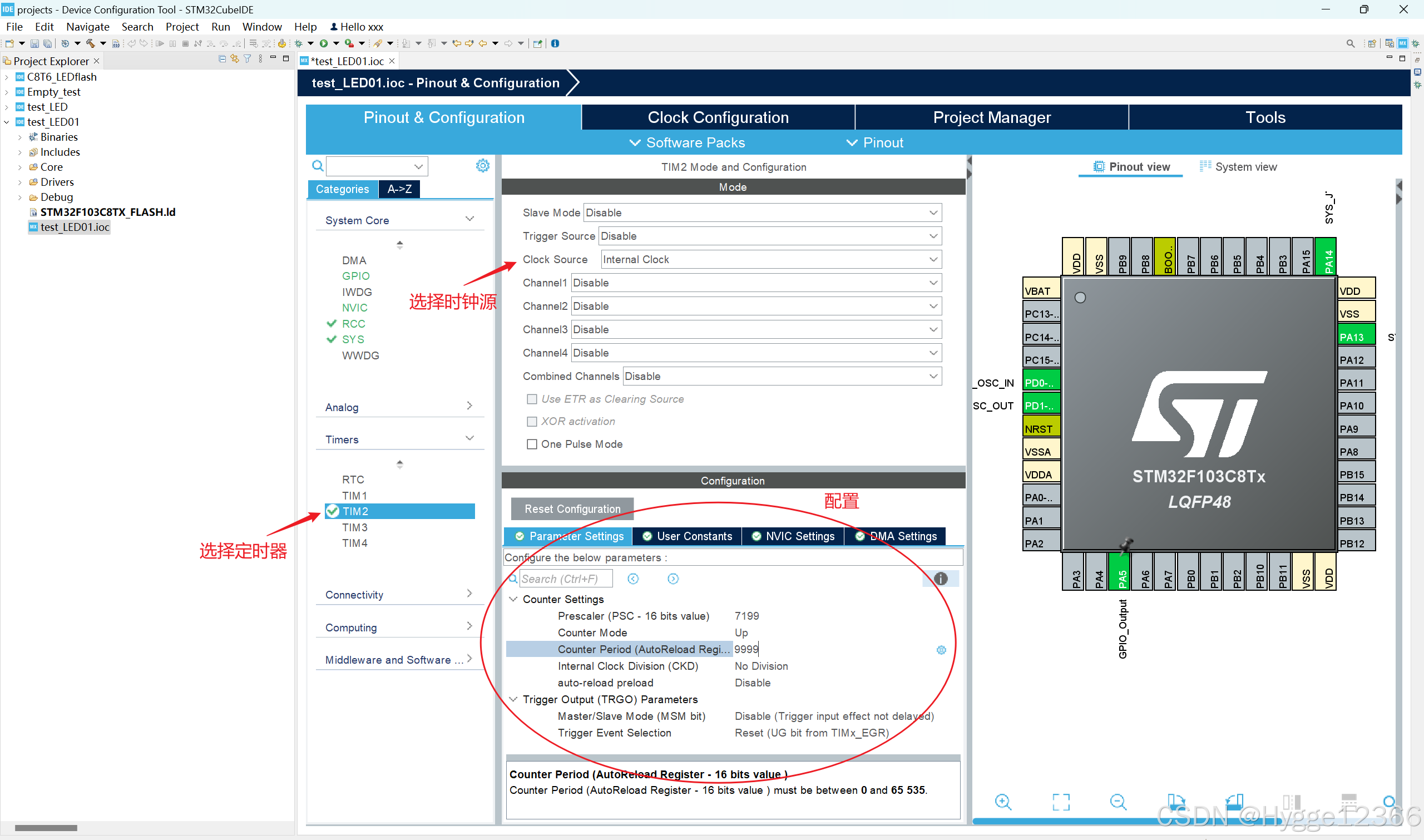

2.Timer配置

选择定时器→选择时钟源→配置定时器→使能定时器

3.生成基础代码

完成以上配置后，ctrl+s保存即可自动生成基础代码。

四、编写任务代码

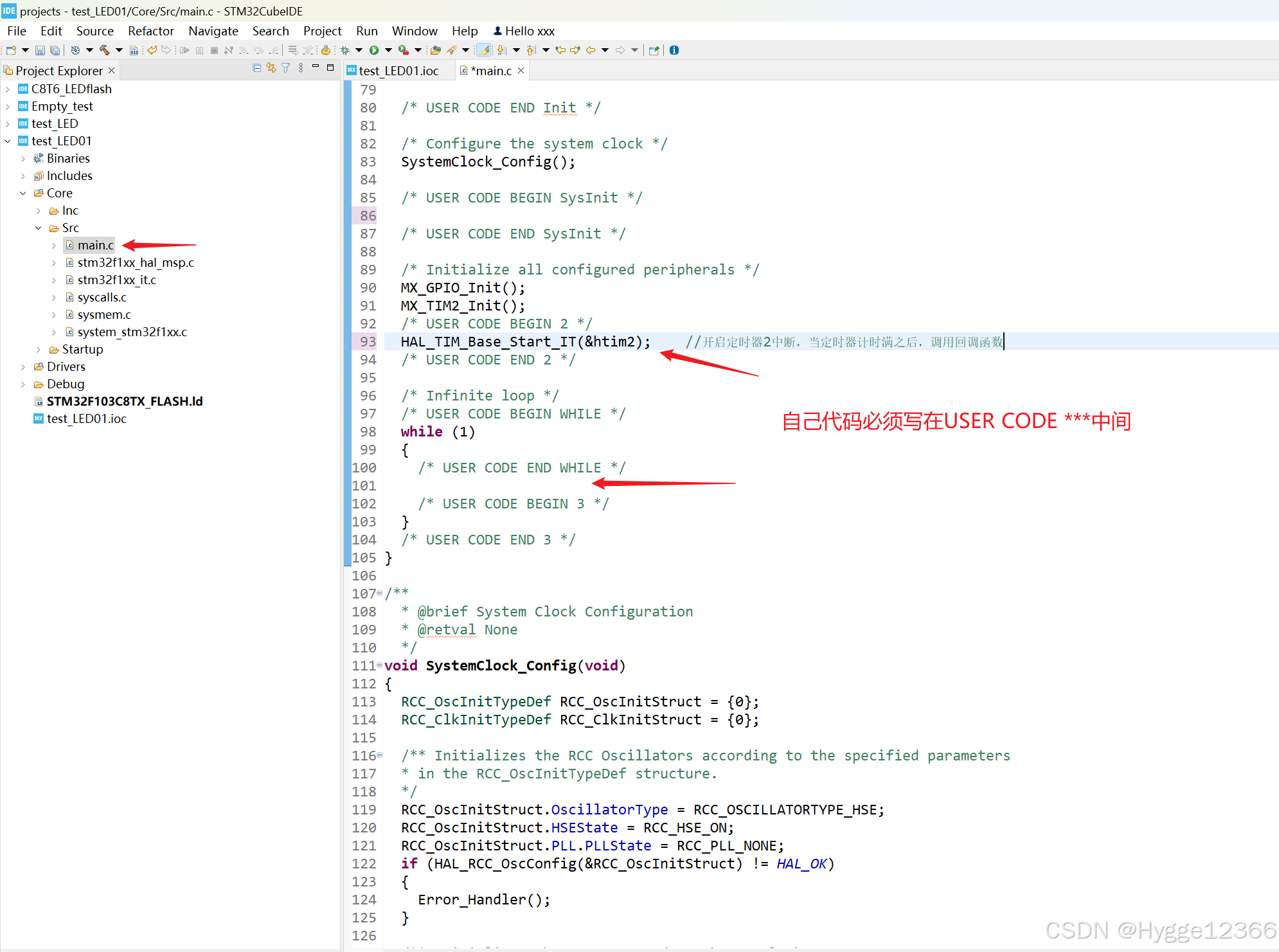

1.这里使用中断定时LED灯的闪烁

HAL_TIM_Base_Start_IT(&htim2);	//开启定时器2中断，当定时器计时满之后，调用回调函数

2.回调函数

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)    //定时器溢出回调函数
{
	static unsigned char ledState = 0;
	if (htim == (&htim2))    //检查调用回调函数的定时器是否是 htim2
	{
		if (ledState == 0)
			HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
		else
			HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
		ledState = !ledState;
	}
}

五、编译工程

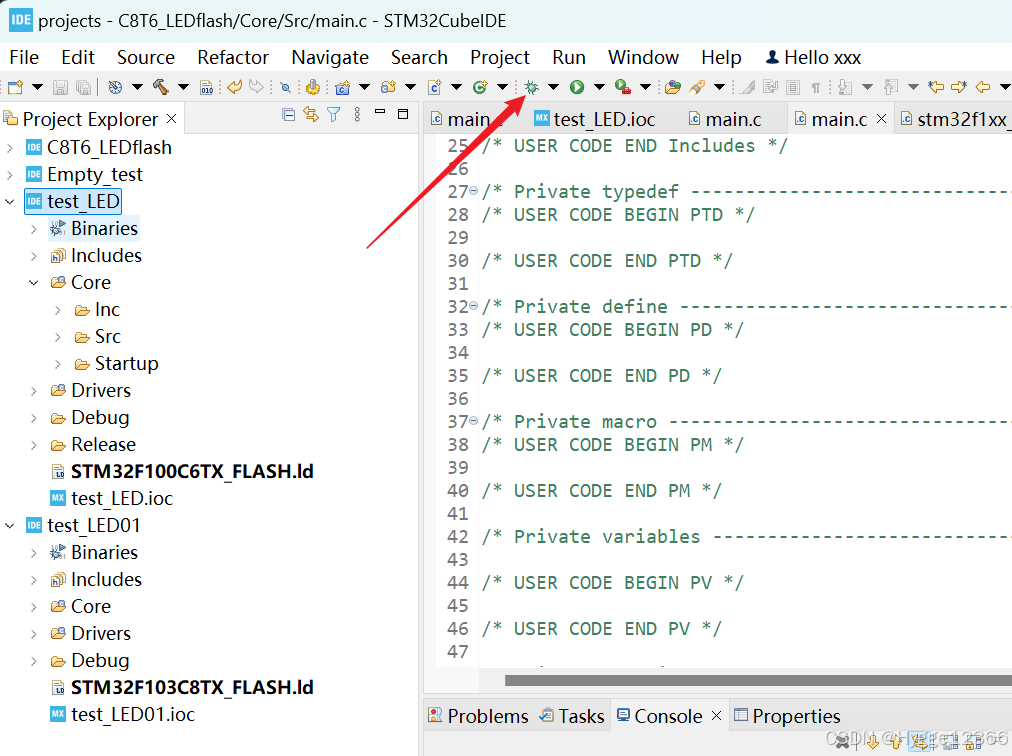

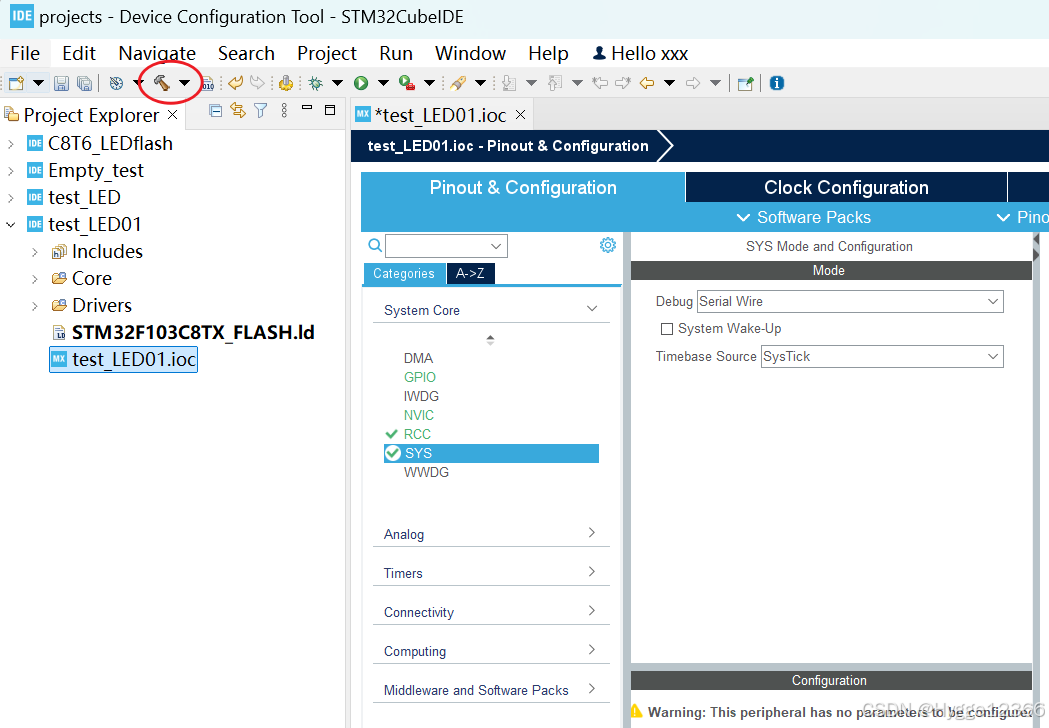

1.编译（点击锤子按钮）

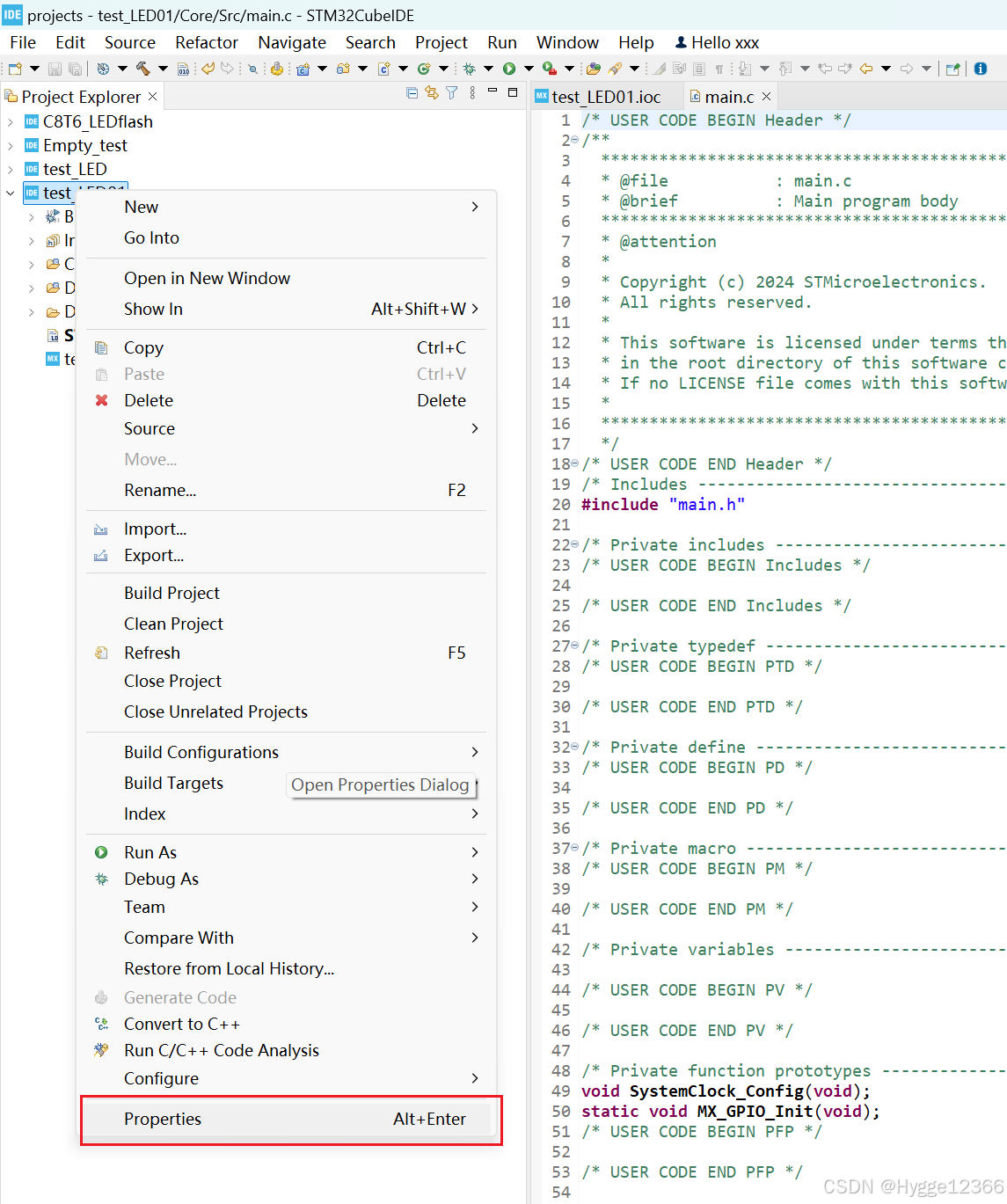

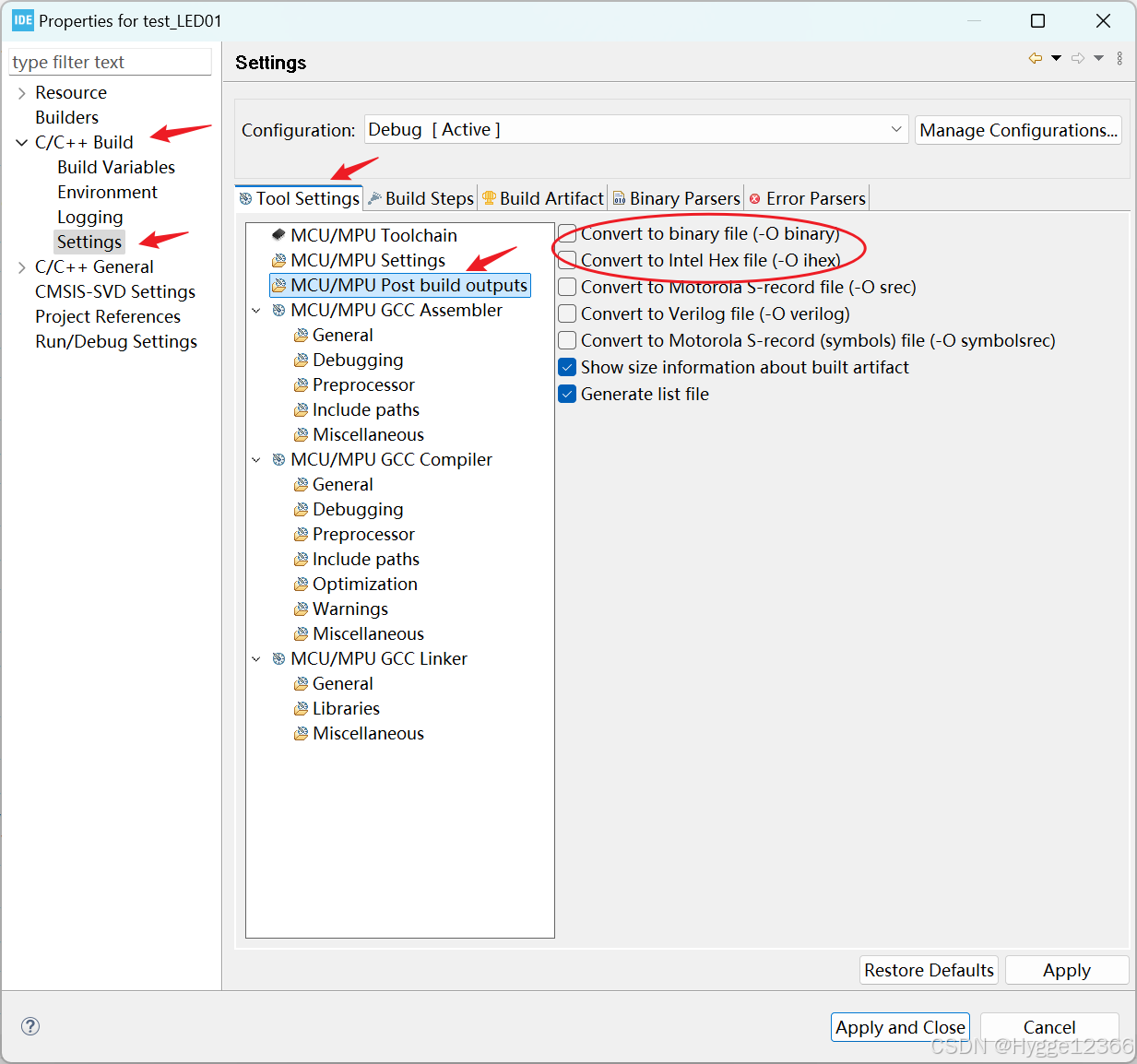

2.右击工程，设置是否编译时生成二进制和十六进制文件（生成的文件在工程目录的debug目录下）

①这是debug模式下的设置，release模式（点击锤子右边的下三角）下只需要切换后同样设置即可

②勾选即可

六、烧写程序（两种方式）

1.方法一：直接在IDE中操作（点击小瓢虫即可）

2.方法二：选择更专业的烧写工具STM32CubeProgrammer

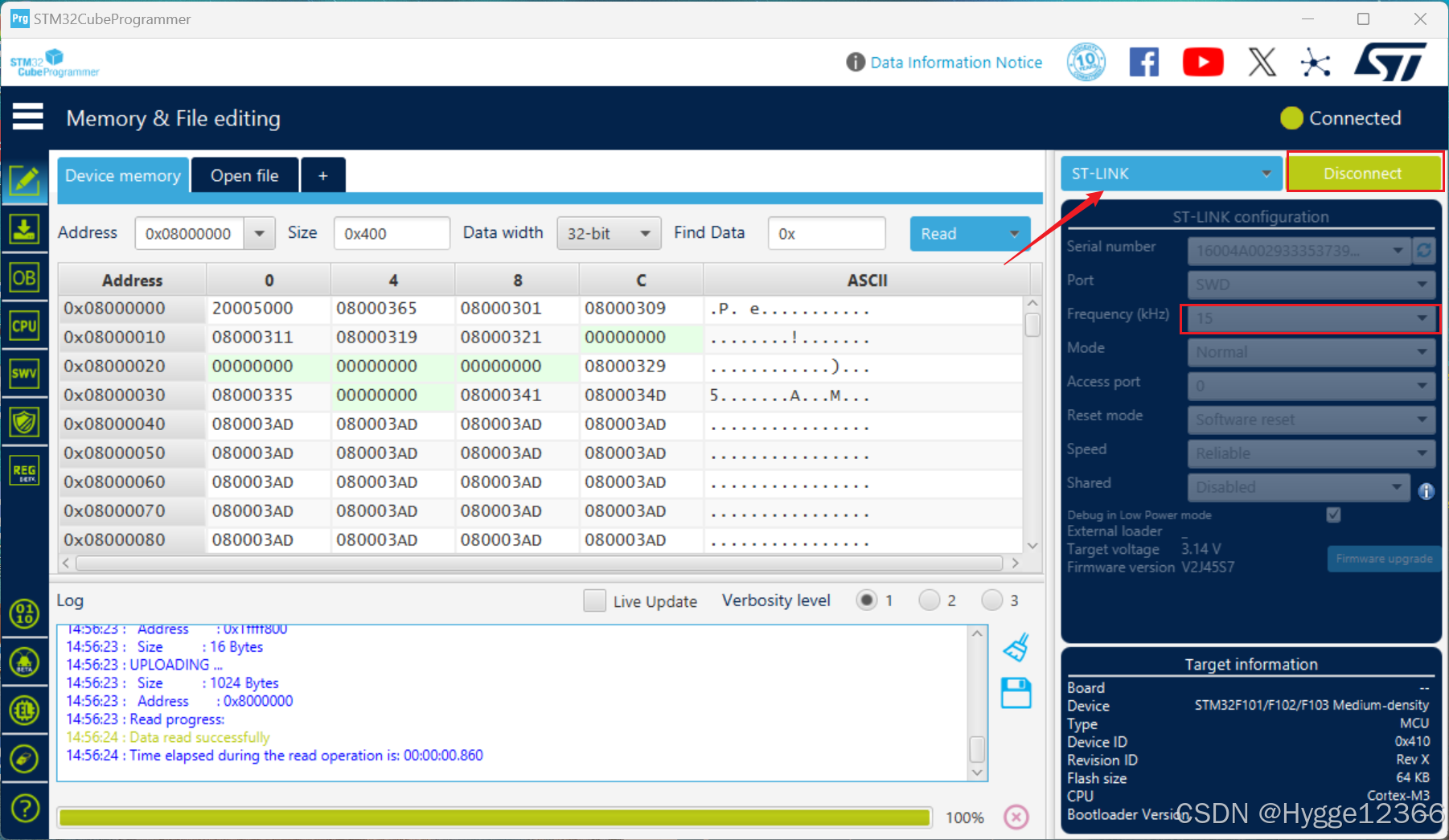

1.连接：选择烧写方式，然后点击Connect即可，最好频率调一下，不调也没关系。

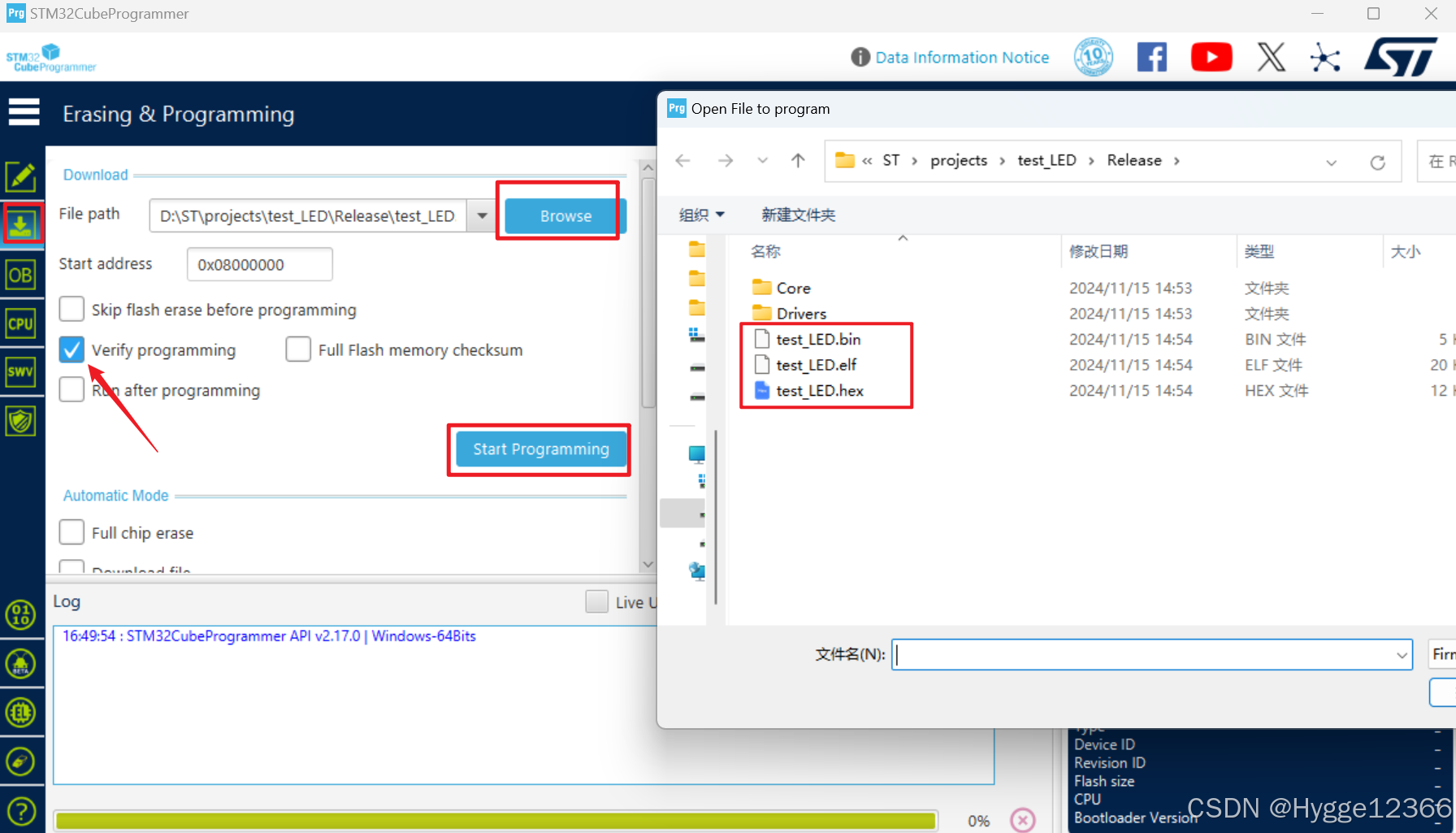

2.选择要烧写的文件（.bin/.elf/.hex任一文件均可），勾选Verify programming，然后点击Start等待即可，烧写完成后点击Disconnected断开连接。
