光栅项目总结

概述：自动化检测物体体积

---

（一）前置知识

Modbus 协议详解：概念、使用方法与实例应用

一、Modbus 是什么？

Modbus 是一种 串行通信协议，由 Modicon 公司于 1979 年开发，用于工业自动化系统中设备间的通信。它采用 主从架构（Master-Slave），支持多种物理层接口（如 RS-232、RS-485、以太网）。

核心特点：

1. 简单性：协议结构简单，易于实现。
2. 开放性：公开协议规范，无专利限制。
3. 广泛支持：超过 80% 的工业设备支持 Modbus。
4. 灵活性：支持多种传输模式（RTU、ASCII、TCP）。

---

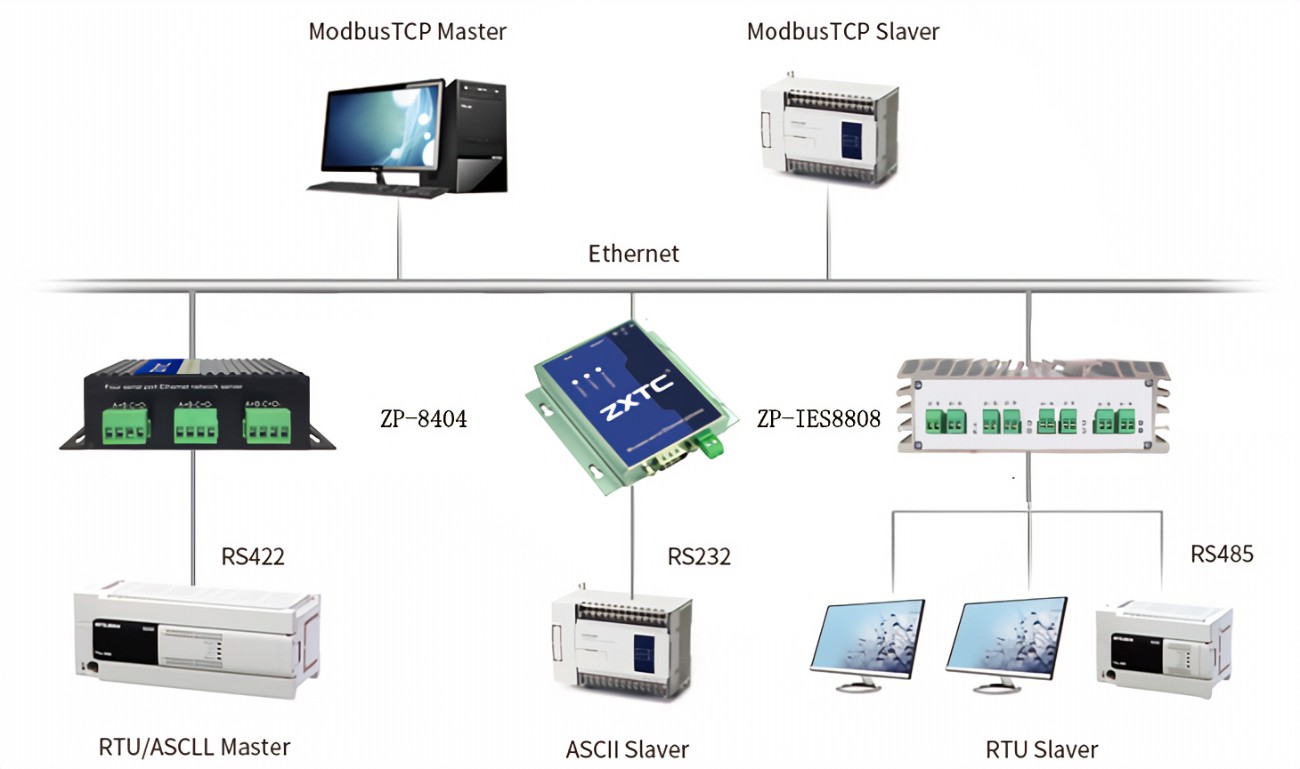

二、Modbus 的通信模式

Modbus 主要有三种传输模式：

1. Modbus RTU（常用）：

   • 二进制编码，数据紧凑，适用于串口通信（RS-485/RS-232）。
   • 典型应用：工厂传感器、PLC 控制。
   • 示例：用户代码中使用 COM5 连接的电机和光栅设备。

2. Modbus ASCII：

   • 数据以 ASCII 字符传输，可读性高，效率低于 RTU。
   • 适用于调试场景。

3. Modbus TCP：

   • 基于以太网传输，协议扩展了 TCP/IP 封装。
   • 适用于工业物联网和远程监控。

---

三、Modbus 协议的数据模型

Modbus 通过 寄存器 定义设备的数据存储单元，分为四种类型：

寄存器类型	地址范围	访问权限	功能码
线圈（Coils）	0x0000-0xFFFF	读写	0x01, 0x05, 0x0F
离散输入（Input Status）	0x0000-0xFFFF	只读	0x02
保持寄存器（Holding Registers）	0x0000-0xFFFF	读写	0x03, 0x06, 0x10
输入寄存器（Input Registers）	0x0000-0xFFFF	只读	0x04

示例：

• 用户代码中光栅传感器使用 保持寄存器（地址 0x009F 读取遮挡光束数）。
• 电机控制通过写 保持寄存器（地址 0x02 启动电机）。

---

四、Modbus 通信流程：主从架构

1. 主站（Master）：发起请求的设备（如用户的工控机）。
2. 从站（Slave）：响应请求的设备（如光栅传感器、电机控制器）。

请求-响应流程：

1. 主站发送一个包含 从站地址、功能码、数据 的请求帧。
2. 从站校验地址匹配后执行操作，返回响应帧。
3. 主站解析响应帧，确认操作结果。

---

五、Modbus RTU 的数据帧格式

一个典型的 Modbus RTU 帧结构如下：

字段	长度	说明
地址	1 字节	从站地址（1-247）
功能码	1 字节	指定操作类型（如读/写寄存器）
数据	可变长度	寄存器地址、数量或写入值
CRC 校验	2 字节	循环冗余校验码

示例：读取保持寄存器（功能码 0x03）

• 主站请求帧：
  [从站地址] [0x03] [起始地址高字节] [起始地址低字节] [寄存器数量高字节] [寄存器数量低字节] [CRC]
• 从站响应帧：
  [从站地址] [0x03] [字节数] [数据1高字节] [数据1低字节] ... [CRC]

---

六、如何使用 Modbus？

以下步骤结合用户项目代码说明如何实现 Modbus 通信：

1. 硬件连接

• RS-485/RS-232 接线：确保设备与主站正确连接，使用终端电阻（RS-485）。
• 用户代码中的配置：

  // 创建 Modbus RTU 上下文（COM5，9600 波特率）
  modbus_t* ctx = modbus_new_rtu("COM5", 9600, 'N', 8, 1);

2. 初始化通信参数

• 波特率：与从站设备一致（如 9600、19200）。
• 校验位：无校验（'N'）、奇校验（'O'）、偶校验（'E'）。
• 超时设置：避免主站阻塞。

  modbus_set_response_timeout(ctx, 1, 0); // 1秒超时

3. 读写寄存器

• 读取光栅传感器数据：


  // 设置从站地址为1（光栅X方向）
  modbus_set_slave(ctx, 1);
  uint16_t blocked_beam_count;
  modbus_read_registers(ctx, 0x009F, 1, &blocked_beam_count);

• 控制电机启停：

  // 设置从站地址为3（电机控制器）
  modbus_set_slave(ctx, 3);
  modbus_write_register(ctx, 0x02, 1); // 启动电机

4. 错误处理

• 检查返回值：Modbus API 返回 -1 表示失败。
• 获取错误信息：

  if (modbus_read_registers(ctx, addr, 1, &value) == -1)
  {
      qDebug() << "错误：" << modbus_strerror(errno);
  }

5. 多线程同步

• 互斥锁保护：避免多个线程同时操作同一 Modbus 上下文。


  std::lock_guard<std::mutex> lock(mutex);
  modbus_read_registers(ctx, addr, 1, &value);

---

七、用户代码中的实际应用

1. 光栅传感器数据采集

• 从站地址切换：

  SlaveDevice->SetSlave(2);
  _SpectralDataFecherY->GetBlockedBeamCount();// Y方向光栅

• 寄存器地址：
  • 0x009F：遮挡光束数。
  • 0x00A0：起始端光束状态。

2. 电机控制

• 启动电机：向地址 0x02 写 1。
• 方向设置：地址 0x01 写 0（逆时针）。

---

八、调试工具与最佳实践

常用工具：

1. Modbus Poll：模拟主站，测试寄存器读写。
2. Wireshark：抓包分析 Modbus TCP 通信。
3. 串口调试助手：查看 RTU 数据帧。

最佳实践：

1. 统一从站地址规划：避免地址冲突（如光栅X:1，光栅Y:2，电机:3）。
2. 超时与重试机制：防止主站因无响应阻塞。
3. 数据校验：使用 CRC 确保传输完整性。
4. 日志记录：记录关键操作和错误信息。

---

九、常见问题与解决

1. 无响应：

   • 检查物理连接（线缆、终端电阻）。
   • 确认从站地址和波特率匹配。

2. CRC 校验错误：

   • 检查数据帧格式是否符合设备要求。
   • 在代码中启用 modbus_set_debug(ctx, TRUE) 打印原始数据。

3. 寄存器写失败：

   • 确认寄存器是否可写（例如输入寄存器只读）。
   • 检查权限（某些设备需解锁才能写入）。

---

十、总结

Modbus 是实现工业设备通信的基石。通过理解其协议结构、寄存器模型和错误处理机制，开发者可以高效集成传感器、控制器等设备。用户项目中的代码展示了如何通过 libmodbus 库 实现多从站管理、数据采集与设备控制，典型应用包括：

• 光栅遮挡检测
• 电机启停与方向控制

通过结合调试工具和最佳实践，可大幅提升 Modbus 通信的稳定性和可靠性。

一、libmodbus 概述

libmodbus 是一个用 C 语言编写的开源库，支持 Modbus RTU（串行通信）和 Modbus TCP（以太网通信）协议。
📦 核心功能：

• 提供简洁的 API，实现 Modbus 主站（Master）和从站（Slave）通信。
• 跨平台支持（Linux、Windows、macOS）。
• 支持同步请求/响应模型。

---

二、核心概念与数据结构

1. modbus_t 结构体

• 作用：表示一个 Modbus 通信上下文，保存串口或网络参数、超时设置等。
• 用户代码中的封装：


  // 用户代码中的 ModbusSlave 类封装了
  modbus_t class ModbusSlave { private: modbus_t* ctx; // 通过 GetCtx() 访问 };

2. 从站地址（Slave Address）

• 作用：Modbus 网络中每个设备有唯一地址（1-247）。主站通过该地址选择通信目标。
• 用户代码示例：

  // 切换至电机从站（地址3）
  SlaveDevice->SetSlave(3);
  Motor->Start();

---

三、常用 API 详解

1. 创建上下文

• RTU 模式（串口通信）：

  modbus_t* ctx = modbus_new_rtu("/dev/ttyS0", 9600, 'N', 8, 1);

  • 参数：设备路径（如 COM5）、波特率、校验位、数据位、停止位。
• TCP 模式：

  modbus_t* ctx = modbus_new_tcp("192.168.1.100", 502);

2. 连接管理

int modbus_connect(modbus_t* ctx); // 建立连接
void modbus_close(modbus_t* ctx); // 关闭连接

3. 设置从站地址

int modbus_set_slave(modbus_t* ctx, int slave);

• 用户代码示例：

  // 在 SpectralDataFecher 中切换光栅设备地址
  int SpectralDataFecher::SetSlave(int slave)
  {
      return modbus_set_slave(SlaveDevice->GetCtx(), slave);
  }

4. **读写寄存器

• 读取保持寄存器：

  int modbus_read_registers(modbus_t* ctx, int addr, int nb, uint16_t* dest);

  • addr：寄存器起始地址。
  • nb：读取数量。
  • dest：存储结果的数组。
• 写入单个寄存器：

  int modbus_write_register(modbus_t* ctx, int addr, uint16_t value);

5. **错误处理

• 获取错误信息：

  const char* modbus_strerror(int errnum);

• 用户代码中的错误处理示例：

  if (SlaveDevice->ReadRegisters(addr, 1, &value) == -1)
  {
      qDebug() << "错误：" << modbus_strerror(errno);
      return -1;
  }

---

四、用户代码中的关键实现

1. Modbus 从站管理（ModbusSlave 类）

• 职责：封装 modbus_t 上下文，提供连接、读写接口。
• 代码亮点：

  // modbus-slave.cpp
  bool ModbusSlave::Connect(const char* device, int baud, ...)
  {
      ctx = modbus_new_rtu(device, baud, parity, data_bit, stop_bit);
      if (modbus_connect(ctx) == -1)
      {
          modbus_free(ctx); return false; // 连接失败释放资源
      }
      return true;
  }

2. 光栅数据读取（SpectralDataFecher 类）

• 功能：解析光栅传感器数据（遮挡光束数、两端状态）。
• 关键逻辑：

  uint16_t SpectralDataFecher::GetBlockedBeamCount()
  {
      uint16_t value;
      if (GetRegisterValue(FUNCTION::BLOCKED_BEAM_COUNT, value) == -1) return 0;
      return value;
  }

3. 电机控制（MotorCtrl 类）

• 功能：通过写寄存器控制电机启停、方向、归位。
• 代码逻辑：

  void MotorCtrl::Start()
  {
      while (true)
      {
          if (mbs->WriteRegister(0x02, 1) == 1) break; // 持续重试直至成功
          std::this_thread::sleep_for(100ms);
      }
  }

---

五、线程安全与性能优化

1. 线程安全

• 问题：libmodbus 非线程安全，多线程操作同一上下文需同步。
• 用户解决方案：

  // EdgeDetection 中使用 std::mutex 保护 Modbus 操作
  std::lock_guard<std::mutex> lock(mutex);
  SlaveDevice->SetSlave(3);
  Motor->Start();

2. 通信延迟优化

• 代码中的延迟：

  std::this_thread::sleep_for(50ms); // 防止频繁请求

• 原因：避免 Modbus 设备响应不过来或缓冲区溢出。

---

六、常见问题与调试

1. 连接失败

• 可能原因：错误的串口参数、物理连接问题。
• 用户代码处理：

  CPP

  if (SlaveDevice->Connect() == -1)
  {
      qDebug() << "连接异常，请检查设备！";
      exit(1);
  }

2. 寄存器读写错误

• 调试方法：使用 modbus_strerror(errno) 输出错误信息。

  if (modbus_read_registers(ctx, addr, 1, &value) == -1)
  {
      qDebug() << "读取失败：" << modbus_strerror(errno);
  }

---

七、总结

libmodbus 在用户项目中的角色是实现与 Modbus 从站设备（光栅传感器、电机控制器）的通信。通过封装 modbus_t 上下文、切换从站地址、读写寄存器数据，完成了以下功能：

1. 光栅检测：实时读取光束遮挡状态，计算物体尺寸。
2. 电机控制：根据检测结果启停电机，实现自动化测量。
3. 错误恢复：通过重试机制提高通信可靠性。

最佳实践建议：

• 增加日志记录，便于追踪通信问题。
• 使用异步通信模型（如 modbus_set_response_timeout）优化性能。
• 定期检测连接状态，实现自动重连。

---

（二）项目流程速览

光栅项目运行流程说明

1. 用户启动检测

   • 操作：点击界面上的 Start 按钮。
   • 触发：EdgeDetection 类的 start() 方法设置 isStart = true，通知电机控制线程开始检测条件。

2. 光栅传感器监测物体状态

   • X/Y方向检测：
     • 线程：GratingSensorThread 每秒约执行100次检测（通过休眠10ms控制频率）。
     • 步骤：
       1. 切换Modbus从站地址至光栅设备（X: 地址1，Y: 地址2）。
       2. 检查光栅两端是否未被遮挡（properPlaceX/Y），确保物体放置正确。
       3. 统计中间被遮挡的光束数量（BlockedBeamX/Y），计算实际尺寸（如 2.4857mm/beam）。
     • 条件判断：若检测到物体（hasLightBlockingX/Y = true）且位置正确，标记为可启动电机。

3. 电机启动与旋转

   • 条件满足：当 hasLightBlockingX、hasLightBlockingY、properPlaceX、properPlaceY 均为 true 时：
     1. 锁保护：获取互斥锁，防止Modbus通信冲突。
     2. 发送指令：切换至电机从站（地址3），发送启动命令（写寄存器0x02为1）。
     3. 持续旋转：电机按预设方向（逆时针）转动，直到物体移出。

4. 停止电机与复位

   • 触发条件：光栅检测到物体完全移出（hasLightBlockingX/Y = false）。
   • 动作：
     1. 停止电机：发送停止命令（写寄存器0x03为1）。
     2. 返回原点：设置原点寄存器（0x0A），电机反向旋转至初始位置。
     3. 重置标志：isStart = false，结束本次检测周期。

5. 用户获取角度数据

   • 操作：点击 Get 按钮。
   • 执行：读取电机角度寄存器（0x16），返回原始计数值（后续可能需转换为实际角度）。

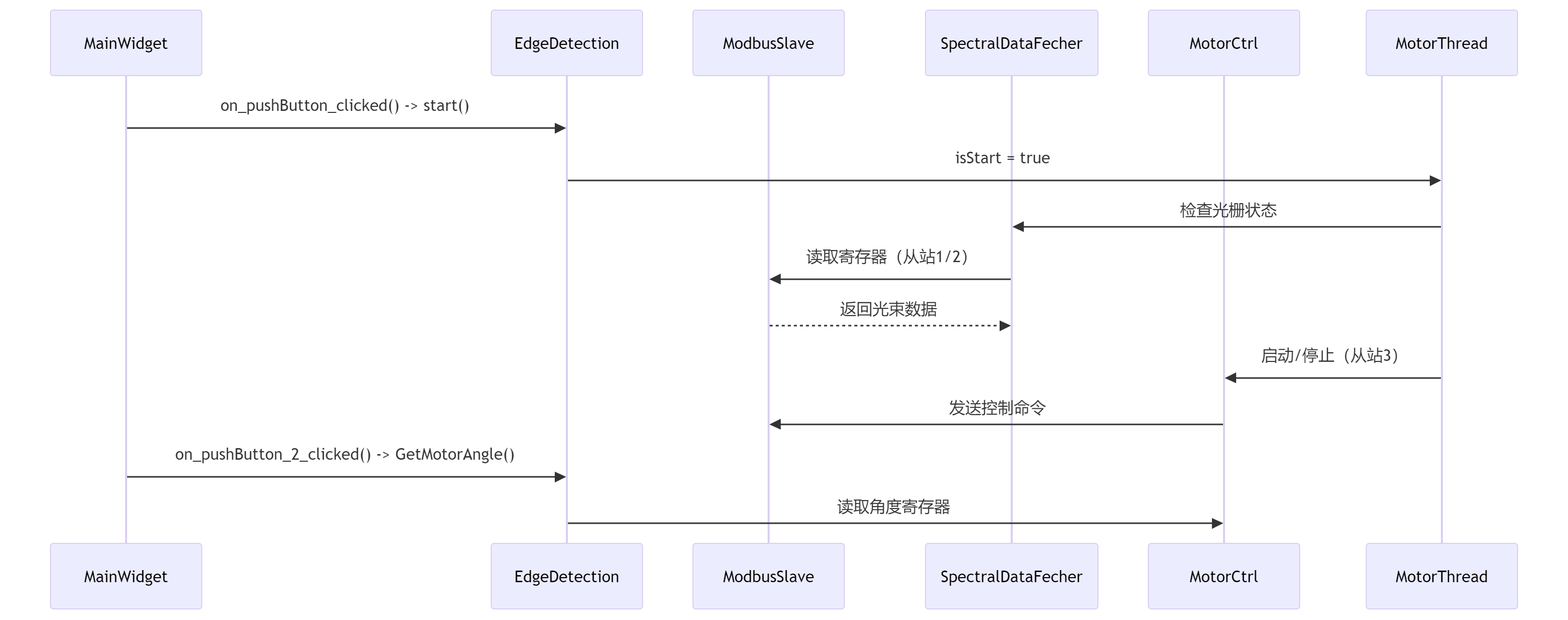

流程示意图

PLAINTEXT

用户操作
  │
  ▼
[Start按钮] → EdgeDetection.start() → isStart = true
  │
  ▼
光栅检测线程(GratingSensorThread)
  ├─ X方向检测（从站1）
  │   ├─ 是否遮挡两端？ → 更新 properPlaceX
  │   └─ 统计遮挡光束数 → BlockedBeamX
  │
  └─ Y方向检测（从站2）
      ├─ 是否遮挡两端？ → 更新 properPlaceY
      └─ 统计遮挡光束数 → BlockedBeamY
  │
  ▼
电机控制线程(MotorThread)
  ├─ 条件满足？
  │   ├─ 是 → 启动电机（从站3）
  │   └─ 否 → 等待...
  │
  ▼
物体移出 → 停止电机 → 回原点 → isStart = false
  │
  ▼
[Get按钮] → 读取电机角度 → 显示/日志


关键设计点

1. 多线程协作

   • 光栅检测线程：高频读取传感器数据，确保实时性。
   • 电机控制线程：独立判断启动条件，避免阻塞界面响应。
   • 互斥锁（mutex）：确保Modbus通信的原子性，防止多线程同时操作串口。

2. Modbus多从站管理

   • 地址切换：通过 SetSlave() 动态切换设备（光栅X:1，光栅Y:2，电机:3）。
   • 错误处理：通信失败时重试（如电机启动命令需循环发送直至成功）。

3. 状态机逻辑

   • 启动条件：需同时满足物体存在（遮挡光束）且位置正确（两端无遮挡）。
   • 停止条件：物体完全离开光栅区域，触发复位流程。

典型应用场景

1. 物体尺寸测量

   • 将物体放置在光栅区域，系统自动计算X/Y方向的遮挡长度（如 BlockedBeamX * 2.4857mm）。

2. 自动化控制

   • 在生产线中，当物体到达检测位置时启动电机（如传送带），移出后停止并复位，实现循环作业。

（三）具体实现细节

一、主界面模块（MainWidget）

实现文件：main-widget.h/main-widget.cpp

1. 核心功能

• 提供用户操作界面，包含两个按钮：
  • Start按钮：触发边缘检测流程。
  • Get按钮：获取电机旋转角度。

2. 关键代码分析

// main-widget.cpp 中按钮点击事件
void MainWidget::on_pushButton_clicked()
{
    edgeDetect.start(); // 启动检测流程
}

void MainWidget::on_pushButton_2_clicked()
{
    qDebug() << "角度：" << edgeDetect.GetMotorAngle(); // 获取电机角度
}

• edgeDetect 对象：EdgeDetection类实例，负责核心逻辑。
• start() 方法：设置标志位，通知电机线程开始检测。

---

二、边缘检测核心模块（EdgeDetection）

实现文件：edgedetection.h/edgedetection.cpp

1. 初始化阶段

EdgeDetection::EdgeDetection()
{
    // 初始化Modbus从站（COM5, 9600波特率）
    SlaveDevice = new ModbusSlave("COM5", 9600, 'N', 8, 1);
    if (SlaveDevice->Connect() == -1) exit(1); // 连接失败终止程序

    // 初始化光栅数据获取器（X/Y方向）
    _SpectralDataFecherX = new SpectralDataFecher(SlaveDevice);
    _SpectralDataFecherY = new SpectralDataFecher(SlaveDevice);

    // 初始化电机控制器（从站地址3）
    SlaveDevice->SetSlave(3);
    Motor = new MotorCtrl(SlaveDevice);
    Motor->SetValue(MotorCtrl::ANGLE, 0); // 持续旋转
    Motor->SetValue(MotorCtrl::DIRECTION, 0); // 逆时针

    // 启动光栅检测线程和电机控制线程
    GratingSensorThread();
    MotorThread();
}

• Modbus多从站管理：通过切换从站地址（1/2/3）区分光栅X/Y和电机设备。
• 电机初始配置：设置为逆时针无限旋转，等待触发条件。

2. 光栅检测线程（GratingSensorThread）

void EdgeDetection::GratingSensorThread()
{
    SpectralThread = std::thread([this] {
        while (1) {
            std::lock_guard<std::mutex> lock(mutex);
            // 读取Y方向光栅（从站2）
            SlaveDevice->SetSlave(2);
            properPlaceY = !_SpectralDataFecherY->GetEndBeamState()
                          && !_SpectralDataFecherY->GetBeginBeamState();
            _DeviceData.BlockedBeamY = _SpectralDataFecherY->GetBlockedBeamCount();

            // 读取X方向光栅（从站1）
            _SpectralDataFecherX->SetSlave(1);
            properPlaceX = !_SpectralDataFecherX->GetEndBeamState()
                          && !_SpectralDataFecherX->GetBeginBeamState();
            _DeviceData.BlockedBeamX = _SpectralDataFecherX->GetBlockedBeamCount();

            std::this_thread::sleep_for(10ms); // 降低CPU占用
        }
    });
}

• 双光栅检测：
  • properPlaceX/Y：检查物体是否未遮挡光栅两端（正确放置）。
  • BlockedBeamX/Y：计算被遮挡的光束数，通过SCALE_PER_CELL转换为实际尺寸。
• 线程安全：使用std::mutex确保Modbus通信的独占访问。

3. 电机控制线程（MotorThread）

void EdgeDetection::MotorThread() {
    _MotorThread = std::thread([this]() {
        while (true) {
            if (isStart) {
                // 条件满足：物体存在且放置正确
                if (hasLightBlockingX && hasLightBlockingY && properPlaceX && properPlaceY)
                {
                    std::lock_guard<std::mutex> lock(mutex);
                    SlaveDevice->SetSlave(3); // 切换至电机从站
                    if (!Motor->IsRuning())
                    {
                        Motor->Start(); // 启动电机
                    }
                }

                // 物体移出：停止电机并返原点
                if (!hasLightBlockingX && !hasLightBlockingY) {
                    SlaveDevice->SetSlave(3);
                    Motor->Stop();
                    Motor->SetValue(MotorCtrl::ORIGIN, 0); // 返回原点
                    isStart = false; // 重置启动标志
                }
            }
        }
    });
}

• 条件触发：
  • 启动电机：当X/Y光栅均检测到物体且位置正确。
  • 停止电机：物体离开后停止，并触发返回原点操作。
• 原点复位：通过设置ORIGIN寄存器，电机反向旋转至初始位置。

---

三、Modbus通信模块（ModbusSlave）

实现文件：modbus-slave.h/modbus-slave.cpp

1. 核心功能

• 封装libmodbus库，提供简化API。
• 支持多从站切换（通过SetSlave()）。

2. 关键实现

// modbus-slave.cpp 中连接初始化
bool ModbusSlave::Connect(const char *device, int baud, ...)
{
    d->ctx = modbus_new_rtu(device, baud, parity, data_bit, stop_bit);
    if (modbus_connect(d->ctx) == -1)
    {
        modbus_free(d->ctx);
        return false; // 连接失败处理
    }
    return true;
}

• 串口参数：配置波特率、校验位、数据位等，匹配硬件设备设置。
• 错误处理：连接失败时释放资源，避免内存泄漏。

---

四、光栅数据处理模块（SpectralDataFecher）

实现文件：spectral-data-fecher.h/spectral-data-fecher.cpp

1. 数据读取逻辑

uint16_t SpectralDataFecher::GetBlockedBeamCount() {
    uint16_t value;
    if (GetRegisterValue(FUNCTION::BLOCKED_BEAM_COUNT, value) == -1) return 0;
    return value; // 直接返回遮挡光束数
}

int SpectralDataFecher::GetEndBeamState() {
    uint16_t value;
    GetRegisterValue(FUNCTION::END_BEAM_STATE, value);
    return (value & 0x8000) ? 1 : 0; // 取最高位判断末尾光束状态
}

• 寄存器地址：
  • 0x009F：遮挡光束数量。
  • 0x00A3：末端光束状态（二进制最高位）。

---

五、电机控制模块（MotorCtrl）

实现文件：motor-ctrl.h/motor-ctrl.cpp

1. 电机命令发送

void MotorCtrl::Start()
{
    while (true)
    {
        if (mbs->WriteRegister(0x02, 1) == 1)
        { // 写入启动寄存器
            isRuning = true;
            break;
        }
        std::this_thread::sleep_for(100ms); // 失败后重试
    }
}

• 寄存器映射：
  • 0x02：启动/停止（1启动，0停止）。
  • 0x01：方向（0逆时针，1顺时针）。
  • 0x0A：返回原点命令。

2. 角度计算

uint16_t MotorCtrl::GetAngle()
{
    uint16_t angle;
    mbs->ReadRegisters(0x16, 1, &angle); // 读取角度寄存器
    return angle;
}

• 值转换：代码中angle / 440.740可能是将原始计数值转换为实际角度（需根据电机参数验证）。

---

六、模块交互流程

---

七、潜在优化点

1. 线程管理：使用QThread替代std::thread，便于与Qt事件循环集成。
2. 错误恢复：增加Modbus通信失败后的自动重连机制。
3. 性能优化：调整光栅检测线程的休眠时间，平衡响应速度与CPU占用。
