通信原理实验：DBPSK调制及解调实验

目录

一、实验目的和要求

二、实验内容和原理

实验器材

实验原理

实验框图说明

三、实验操作方法和步骤

实验项目一 DBPSK调制信号观测（9号模块）

实验项目二 DBPSK差分信号观测（9号模块）

四、实验记录与处理

五、实验报告

调制原理

解调原理

---

一、实验目的和要求

1. 掌握DBPSK调制和解调的基本原理；
2. 掌握DBPSK数据传输过程，熟悉典型电路；
3. 熟悉DBPSK调制载波包络的变化；

二、实验内容和原理 实验器材

1. 主控&信号源、9号、13号模块                                各一块
2. 10号（选）、11号模块（选）                                  各一块
3. 双踪示波器                                                   一台
4. 连接线                                                       若干

实验原理

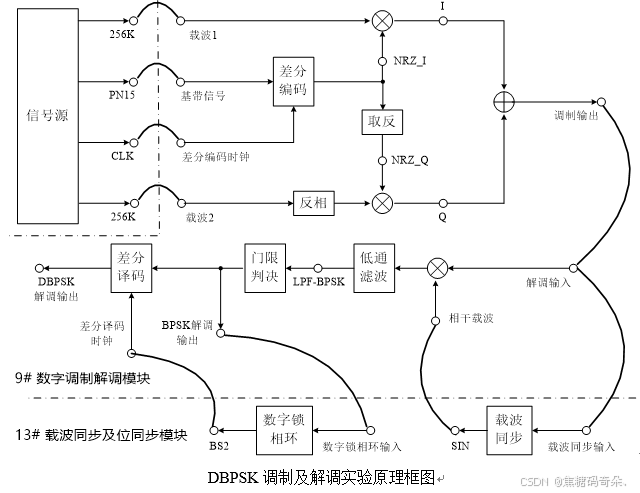

1、DBPSK调制解调（9号模块）实验原理框

实验框图说明

      基带信号先经过差分编码得到相对码，再将相对码的1电平和0电平信号分别与256K载波及256K反相载波相乘，叠加后得到DBPSK调制输出；已调信号送入到13模块载波提取单元得到同步载波；已调信号与相干载波相乘后，经过低通滤波和门限判决后，解调输出原始相对码，最后经过差分译码恢复输出原始基带信号。其中载波同步和位同步由13号模块完成。
