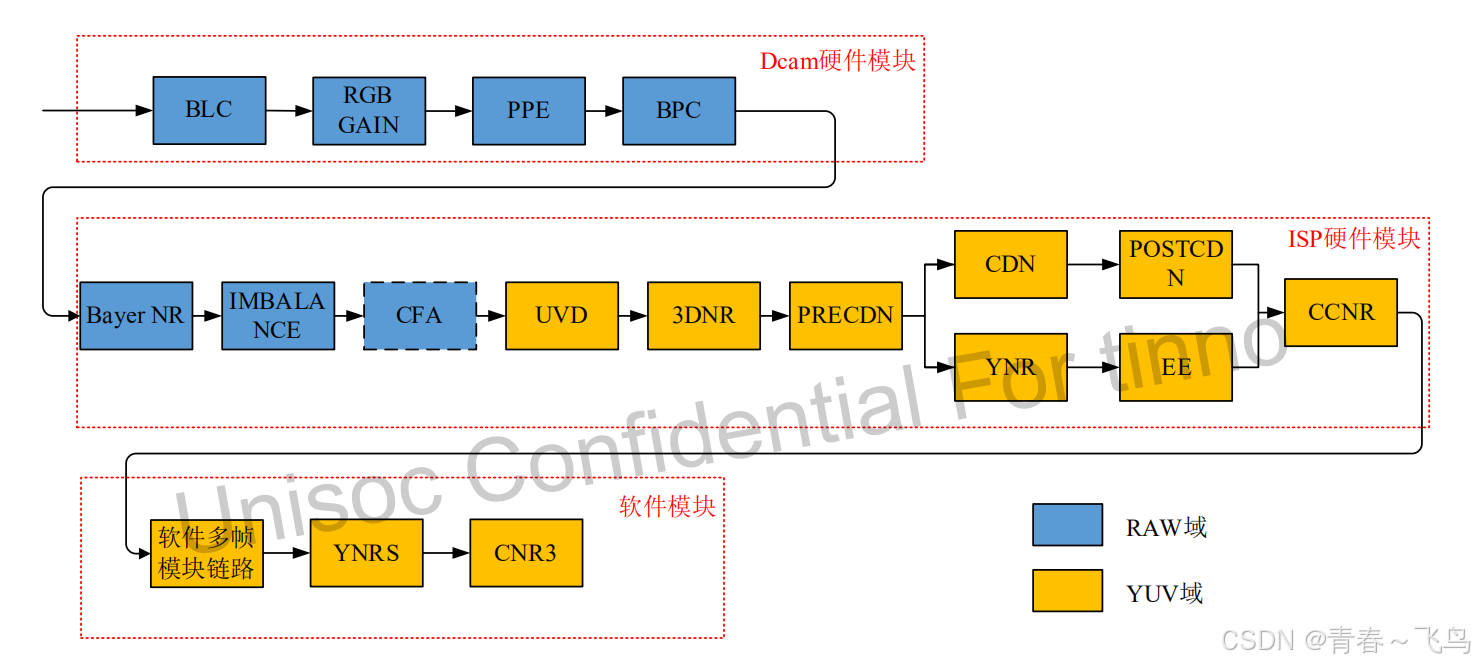

一、ISP架构

Dcam 硬件模块不支持 prv 和 cap 分离，故拍照预览和拍照都在 prv 上生效，录像预览和录制都在 video 上正常生效

1.1多帧模块包括：

硬件多帧模块：3DNR(预览和录像时支持并默认开启)

软件多帧模块：HDR、MFSR、MFNR

注意：硬件 3DNR 模块与软件 MFNR 模块不能同时生效

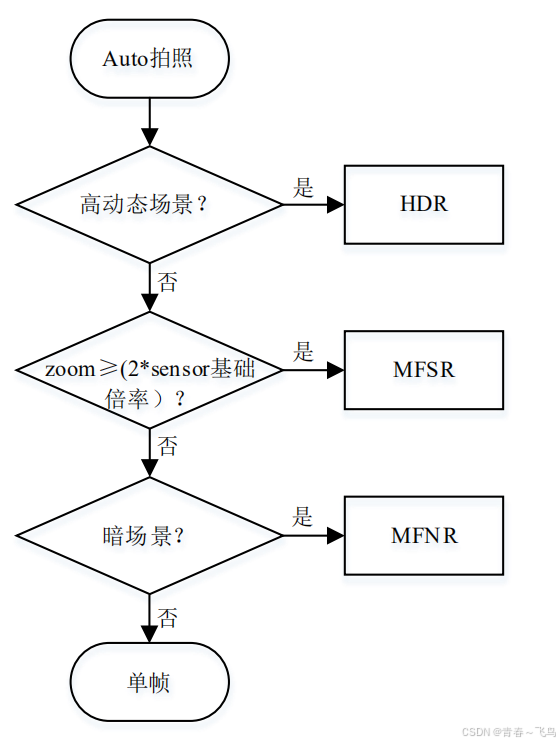

1.2判断Auto拍照多帧模块链路流程：

二、常用模块名词

3DNR：3D Noise Reductio 硬件 3D 降噪

Bayer NR：Bayer Noise Reduction Bayer 域降噪

CDN：Color Denoise New 新去彩噪

CNR：Color Noise Reduction 降彩噪

CNR3：Color Noise Reduction Software软件降彩噪

EE：Edge Enhancement边缘增强

MFNR：Multi-frame Noise Reduction多帧降噪

MFSR：Multi-frame Super Resolution多帧超分

PPE：Phase Pixel Extractor相位点抽取

UVD：UV Division UV 通道分离

YNR：Y Noise Reduction Y 通道降噪

YNRS：Y Noise Reduction Software 软件 Y 通道降噪

三、常用模块原理说明

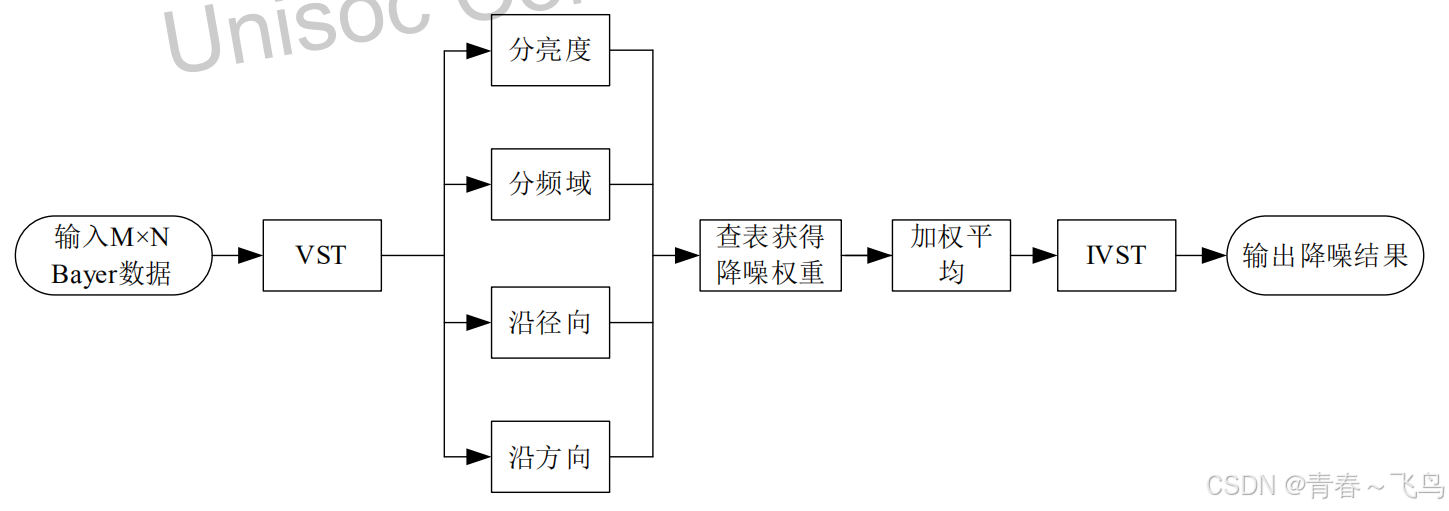

3.1 Bayer NR算法原理流程图

通过搜索窗口内中心块与相邻块的相似性来获取降噪权重，与中心块越相似，对应的降噪权重越大，最后通过加权平均得到中心点降噪后的结果。Bayer NR 还根据当前点所处的纹理程度，自适应修改降噪权重的大小，这样可以得到更好的降噪效果。

3.2 3DNR（3D Noise Reduction，硬件 3D 降噪）模块

是结合空域和时域滤波的一种多帧降噪算法。将多帧连拍的含有噪声的图像输入该模块，通过加权合成后得到一张较为干净的降噪图像。

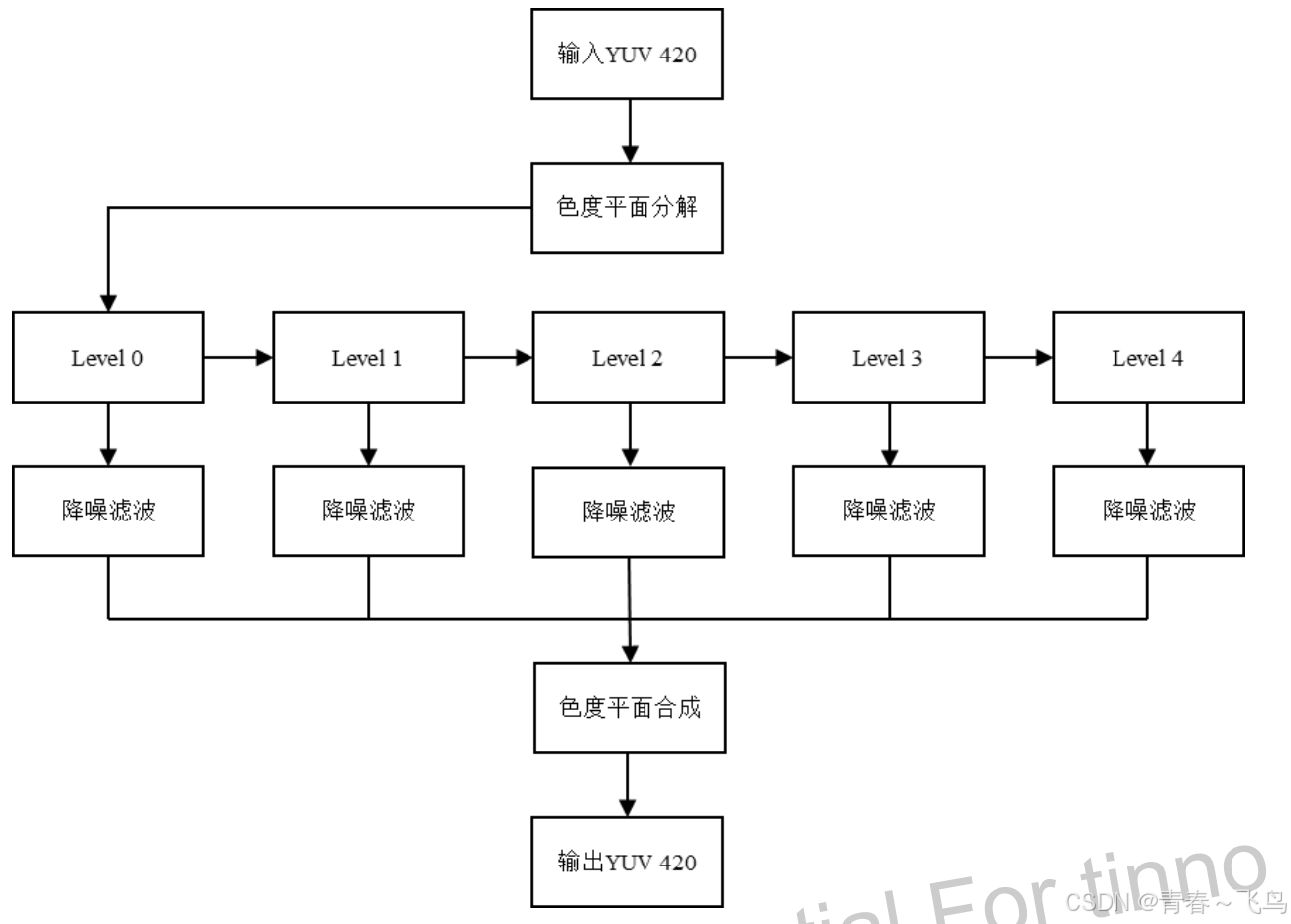

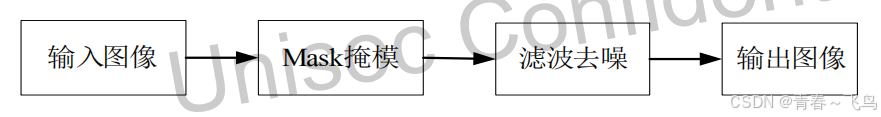

3.3 CDN

PRECDN、CDN、POSTCDN 三个模块的算法原理基本相同，区别在于 CDN 使用了 5×5 的模板。CDN 模块作用于 YUV 域，在 UV 通道使用滤波手段进行处理，从而达到去除图像彩色噪声的目的。

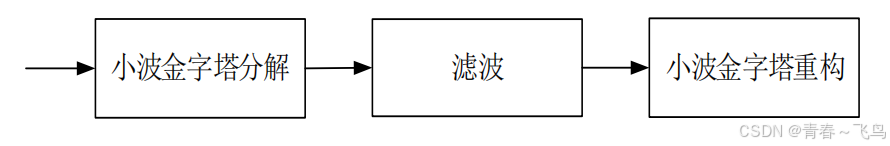

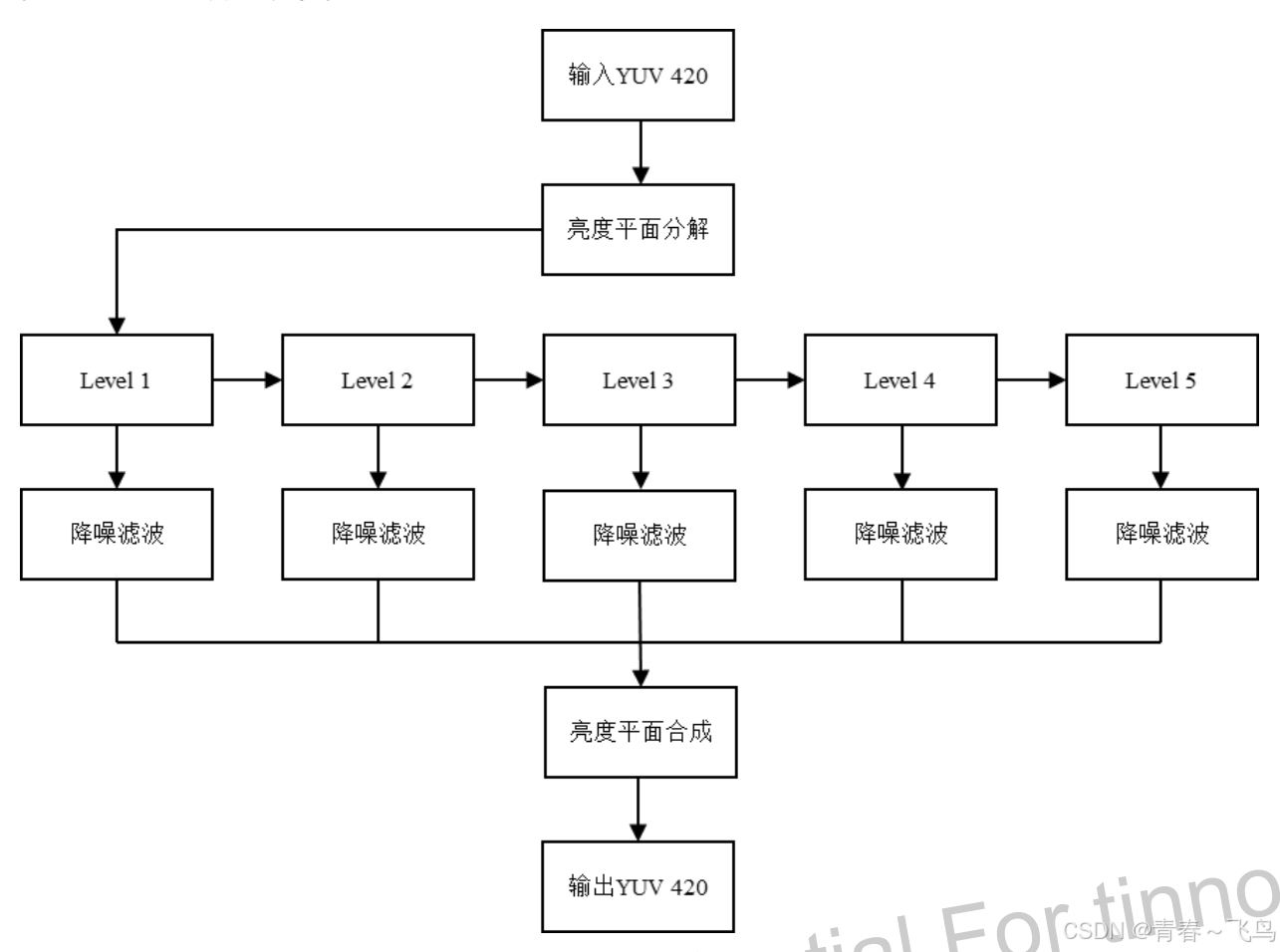

3.4 YNR

YNR（Y Noise Reduction，Y 通道降噪）模块作用于 YUV 域，主要用于去除 Y 通道高频、低频噪声。YNR 模块基于小波金字塔分解图像进行降噪，多尺度的降噪更有利于去除不同大小的噪声。该模块具有分亮度，分频域控制降噪的特征，可以更灵活地去除不同亮度以及不同频域下的噪声。

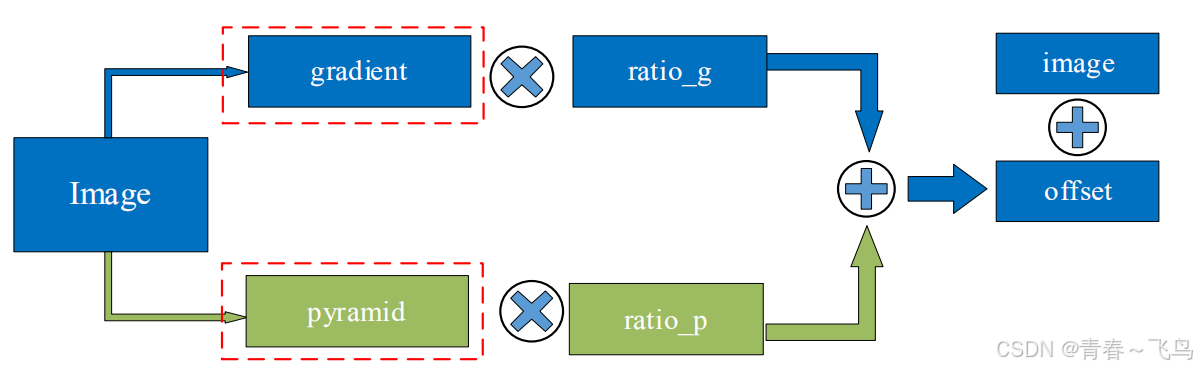

3.5 EE（Edge Enhancement，边缘增强）

可以使图像的边缘，轮廓线以及图像的细节变得清晰，EE 通常同降噪模块配合调校，以获得噪声和细节间的平衡。

3.6 CCNR（为 IIR-Color Noise Reduction，无限脉冲响应滤波-降彩噪）

模块作用在 YUV 域，主要用于去除前面的色彩降噪模块 PRECDN、CDN 和 POSTCDN 没有去除的颜色噪声。

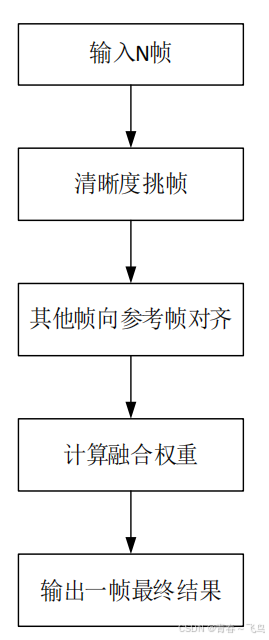

3.7 MFNR（Multi-frame Noise Reduction，多帧降噪）

模块作用于 YUV 域，对 Y、U、V 三个通道均有一定的降噪效果。算法根据帧与帧之间图像的差异程度与所设置的参数共同决定融合权重，从而进行加权平均实现降噪。

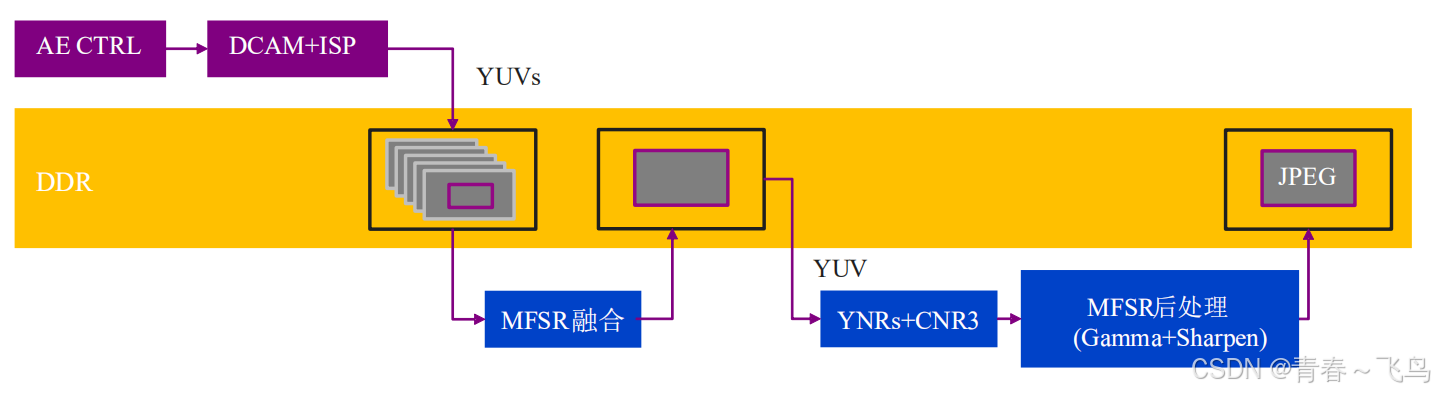

3.8 MFSR

MFSR（Multi-frame Super Resolution，多帧超分）模块用于 zoom 模式，通过多帧融合进行时域降噪以及细节补全，通过对比度增强及锐化进一步提升图像效果。该模块以 YUV 域 burst 图像（连续图像帧）为输入，首先对每个图像进行区域截取（根据用户拍照放大区域位置确定），然后在这些裁切图像中，自动选择参考帧，并以参考帧为基准进行多帧对齐和融合计算，再经过 YNRs/CNR3/Gamma/Sharpen 等多个后处理模块，最后输出 JPEG 图像。
