南京观海微电子-----常用传感器接线方法（直观）图解

所谓传感器，可以看作一个感应开关，达到条件就接通正极或负极，接通负极叫NPN，接通正极叫PNP。

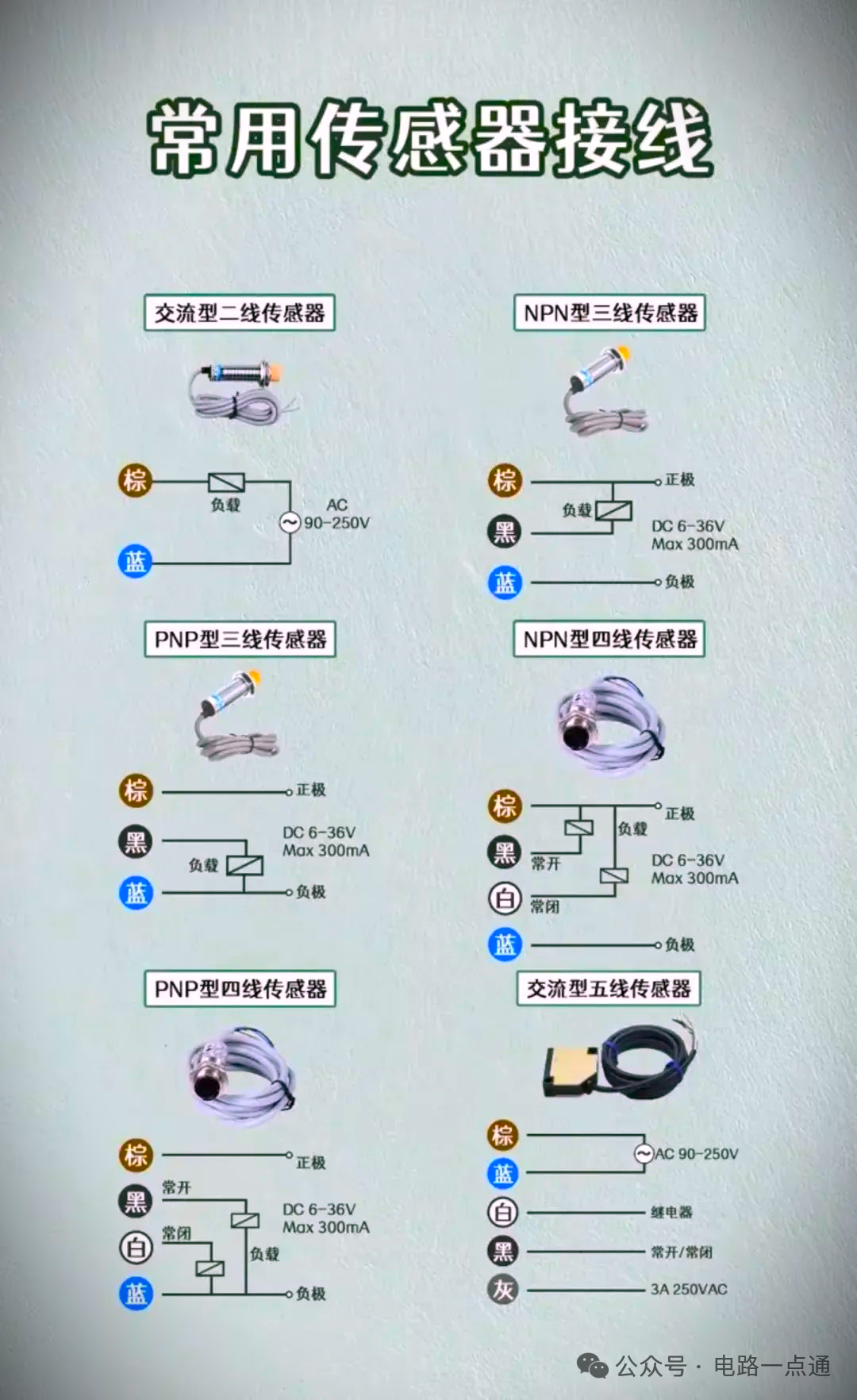

以下是交流型二线传感器、NPN 型三线传感器、PNP 型三线传感器、NPN 型四线传感器的接线方法：

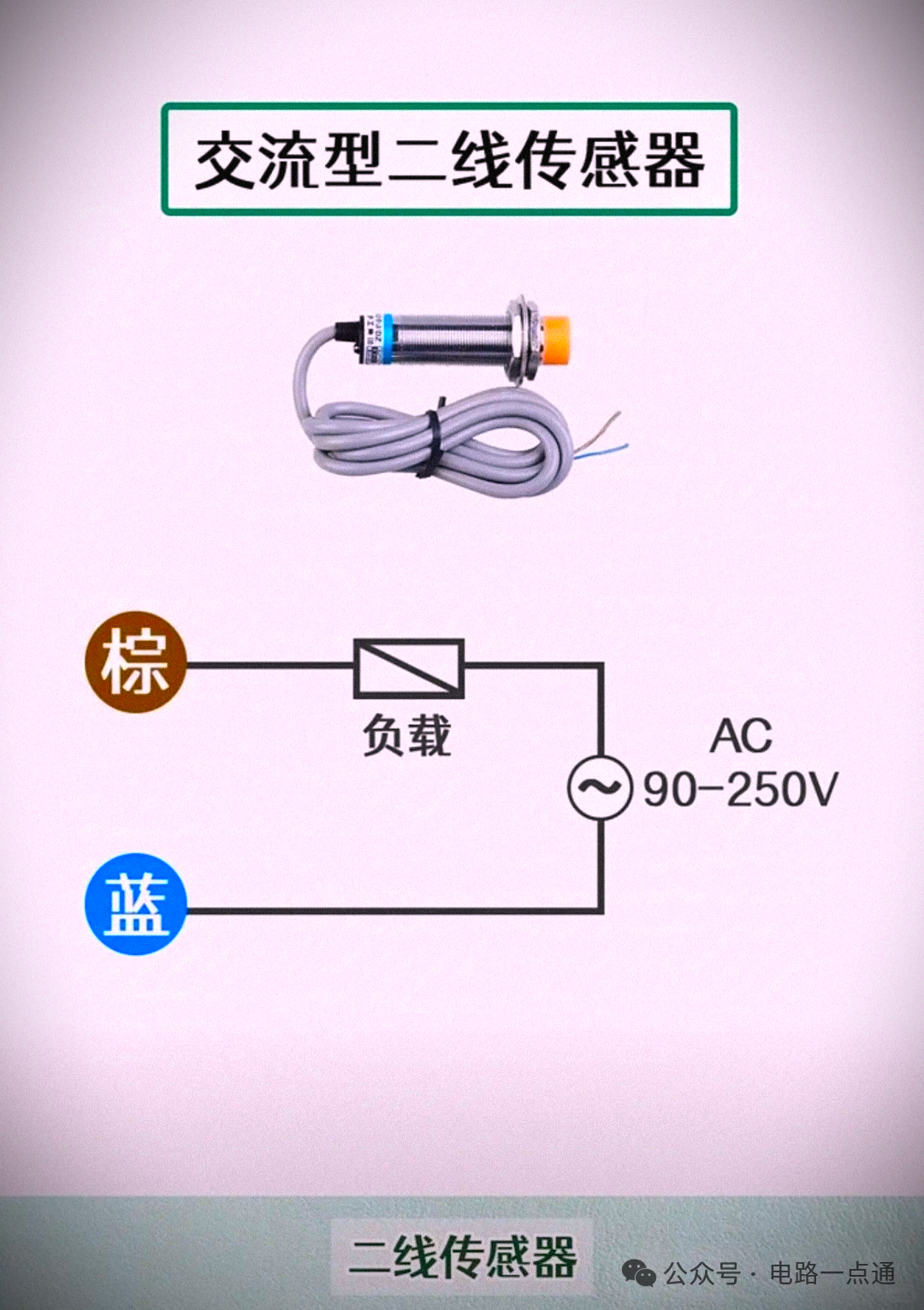

交流型二线传感器

• 接线原理：
  这种传感器通常一端接交流电源火线（L），另一端接负载，然后负载的另一端再接交流电源零线（N）。传感器工作时，通过内部元件的通断来控制电路的导通与截止，当满足检测条件时，传感器内部相当于闭合开关，使负载得电工作。

• 具体接线步骤：

  • 首先确认交流电源的电压范围符合传感器的额定电压要求，一般常见的有 220V、380V 等规格。

  • 将传感器标有 “L” 或类似表示火线连接端的接线端子，用导线连接到交流电源的火线。

  • 把传感器的另一个接线端子连接到负载（比如继电器线圈、指示灯等）的一端，负载的另一端再用导线连接到交流电源的零线。

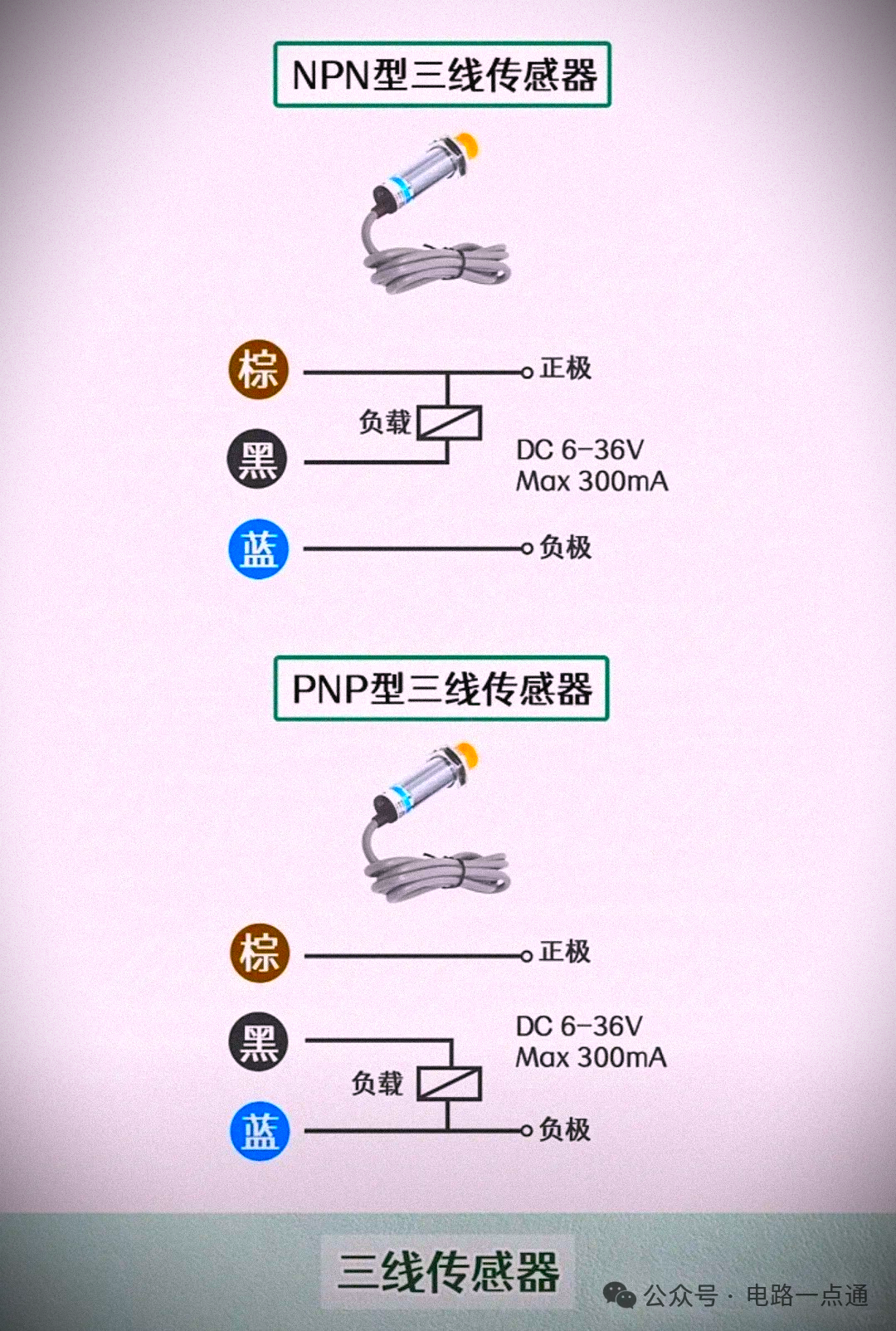

NPN 型三线传感器

• 接线原理：
  NPN 型三线传感器有棕色（或红色）线、黑色线和蓝色（或白色）线。棕色线接电源正极（一般为直流电源，常见电压如 24V、12V 等），蓝色线接电源负极，黑色线为信号线。当传感器检测到目标信号时，内部三极管导通，此时黑色信号线输出低电平信号（接近电源负极电位），可以连接到相应的控制电路（如 PLC 输入点等）来触发后续动作。

PNP 型三线传感器

• 接线原理：
  同样有棕色（或红色）线、黑色线和蓝色（或白色）线，棕色线接电源正极，蓝色线接电源负极，区别在于当传感器检测到目标信号时，内部三极管导通，黑色信号线输出高电平信号（接近电源正极电位）。其目的也是通过信号线向外部控制电路传递检测到的信号情况，只不过电平状态与 NPN 型不同。

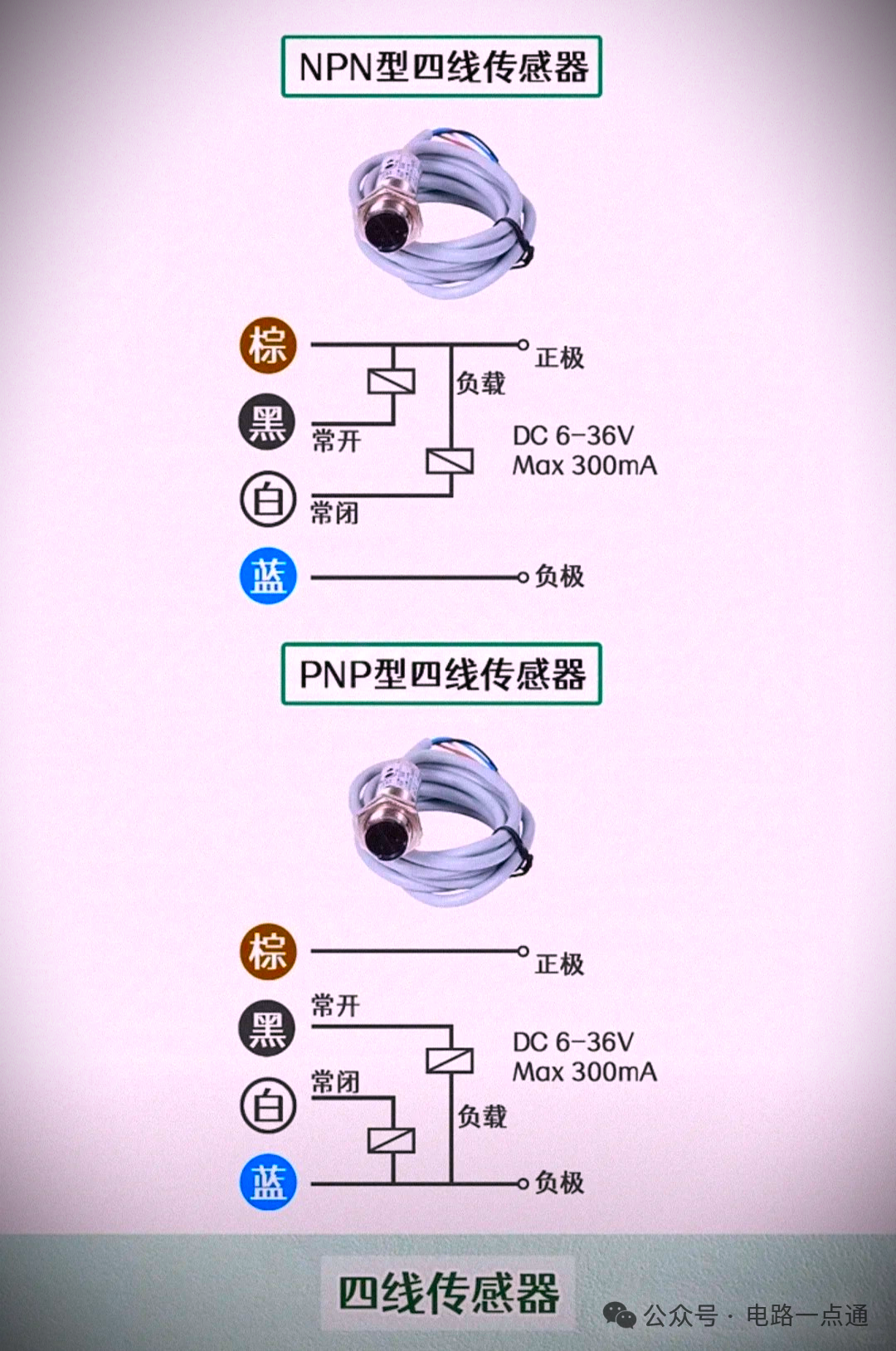

NPN 型四线传感器

• 接线原理：
  一般有电源线（正、负极）、信号线（通常有两根，如 A 相和 B 相或者差分信号正和负等不同标识）。电源线部分同样是按照常规，接直流电源正负极来为传感器供电，而两根信号线用于输出检测到的信号，往往采用差分信号的形式来提高抗干扰能力以及更精准地传输信号，比如可以是旋转编码器等通过两根信号线输出角度、位移等变化对应的脉冲信号等。

交流型二线传感器接线原理

• 交流型二线传感器的两根线既是电源线也是信号线，其接线方式相对简单。其中一根线连接交流电源的火线，另一根线连接负载，而负载的另一端则连接交流电源的零线，这样就构成了一个完整的回路.

• 当传感器检测到相应的物理量变化时，其内部电路状态发生改变，从而影响电流的通断或大小，进而控制负载的工作状态。例如，一个交流二线制的接近开关，当有金属物体靠近时，接近开关内部的电路导通，电流通过，使连接的负载（如继电器、指示灯等）得电工作 。

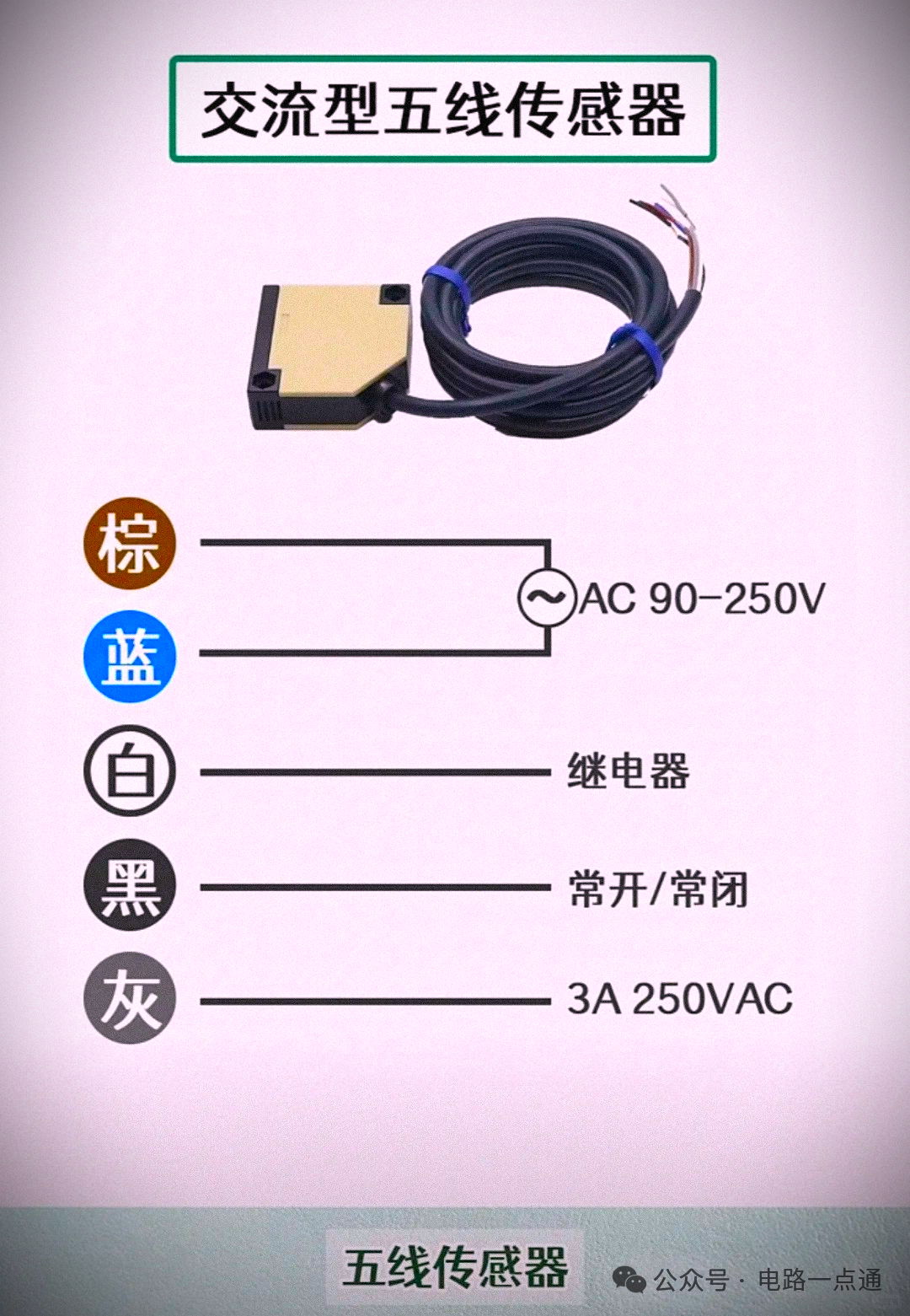

交流型五线传感器接线原理

• • 电源输入：通常有两根线用于连接交流电源，一般为一根棕色线和一根蓝色线，棕色线接交流电源的火线，蓝色线接交流电源的零线，为传感器提供工作电源

  • 信号输出：剩下的三根线为信号线，不同的信号线承担着不同的功能。比如，对于一些五线的光电传感器，其中两根信号线可能用于输出检测到的物体有无信号，当有物体遮挡光线时，这两根信号线的电平状态会发生变化，将信号传送给控制器；另外一根信号线可能是用于输出传感器自身的状态信号，如传感器是否正常工作、是否存在故障等信息，以便于系统对传感器进行监测和诊断.

  • 公共端：在五线传感器中，部分信号线可能会有一个公共端，用于连接到控制器或其他设备的公共地或公共参考电位点，以确保信号的正确传输和处理。
