硬件笔试真题解答与仿真验证:(1)NPN和PNP组合电路

真题:(1)NPN和PNP组合电路

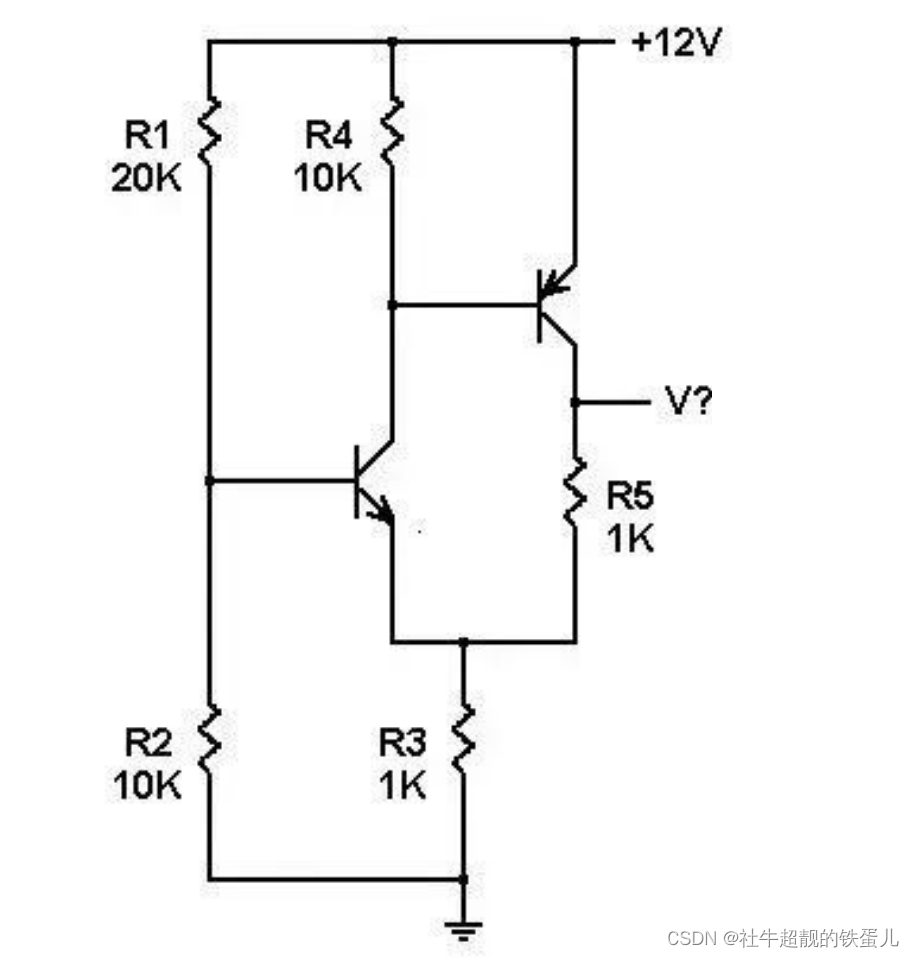

有两个晶体管(transistor),一个NPN和一个PNP,连接方式见下图。假设此二晶体管均是硅(Si),并显示0.6伏特(V)基极至发射极电压,且两个晶体管的β值非常高,使得基极电流几乎为零。求V电压值?

解答:

1)首先求得R3两端的电压

因NPN基极电流约为0,通过R1、R2对12V分压可得NPN基极电压为4V,NPN为导通状态。

又因NPN的Vbe_NPN=0.6V,可得NPN发射极电压Ve_NPN=3.4V,流过R3的电流I_R3=3.4V÷1KΩ=3.4mA。

2)进一步求得R5两端的电压

因PNP的Vbe_PNP=0.6V,可得PNP的基极电压为Vb_PNP=12-0.6=11.4V,PNP不能导通。流过R4的电流I_R4=0.6V÷10KΩ=60uA。

由于PNP基极电流约为0,且NPN的β值非常高,流过R4的电流I_R4=60uA亦为NPN的集电极电流,也是NPN的发射极电流。

则流过R5的电流I_R5=I_R3-I_R4=3.34mA,R5两端的电压V_R5=I_R5×R5=3.34V。

3)最终求得V处电压

基于1)和2),可得理论值V_theory=V_R5+V_R3=3.4+3.34=6.74V。

仿真验证:

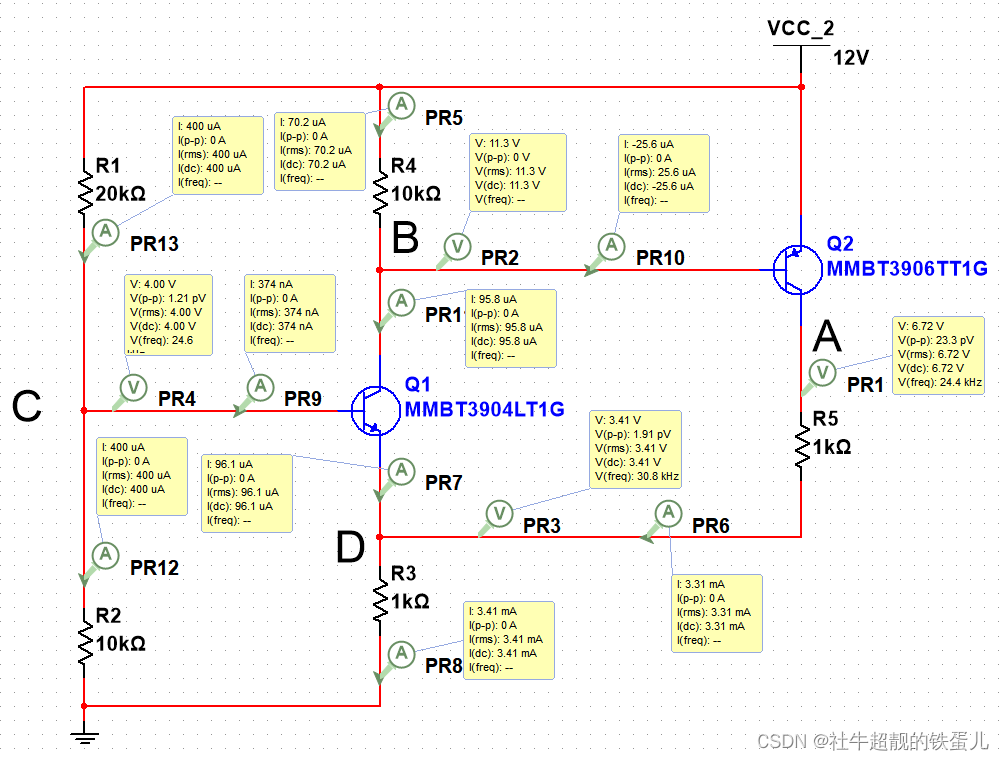

通过Multisim仿真,可得A点的V_sim=6.72V,如下图所示,与理论值V_theory=6.74V基本一致。

这个题很考验模拟功底,你答对了吗?

### NPN PNP 三极管组成开关电路的工作原理 #### 工作原理 NPNPNP三极管作为开关元件工作时,主要依赖于其基极电流控制特性。当满足特定条件时,这两种类型的三极管可以进入饱状态从而实现导通功能。 对于NPN型三极管,在输入信号为高电平的情况下会使得基射结正偏而集电结反向截止,此时如果基极有足够的注入载流子,则可以使晶体管处于完全开启的状态即饱区,允许较大的负载电流通过[^2]。相反地,当输入端施加的是低电压或者是零伏特的时候,该器件将会关闭阻止任何显著数量的电流流动。 而对于PNP型三极管而言,情况正好颠倒过来——它会在接收到接近电源负极端(GND)水平也就是所谓的“低”逻辑级别的时候打开;而在面对较高位准比如接近Vcc这样的情况下保持关闭姿态[^1]。 ```python def npn_switch(v_in, v_threshold=0.7): """模拟NPN三极管开关行为""" if v_in >= v_threshold: return "ON" else: return "OFF" def pnp_switch(v_in, v_supply, v_threshold=-0.7): """模拟PNP三极管开关行为""" if v_in <= v_supply + v_threshold: return "ON" else: return "OFF" ``` #### 设计方法 设计基于NPNPNP三极管的开关电路涉及到几个关键参数的选择: - **基极电阻Rb**:用于限制流入基极的最大电流并确保安全操作范围内的稳定性能。通常依据所需驱动电流大小来计算合适的阻值。 - **集电极电阻Rc**:此组件帮助设定输出级的工作点,并且保护后续连接设备免受过大功率冲击的影响。同样需考虑实际应用场景下的功耗需求来进行调整优化。 - **供电电压Vs**:决定了整个系统的最大可用能量供给量以及所能承受极限应力的程度。应根据具体元器件规格书推荐值选取适当数值。 另外值得注意的一点是在构建此类简易数字接口转换装置过程中要充分考虑到噪声抑制措施的重要性,例如采用滤波器或者稳压源等方式提高抗干扰能力[^4]。 #### 应用实例 一个常见的例子就是利用上述两种不同性质的半导体材料制作而成的小型照明控制系统。如图所示,左侧展示了怎样借助单片机I/O口产生的脉冲序列去点亮LED指示灯泡;右侧则给出了相似条件下但采用了互补形式的解决方案以适应更多样化的硬件配置环境[^3]。
