【FlexSim】仿真模型二次开发教程笔记

FlexSim仿真建模进阶版，需要了解FlexScript脚本语言和PF模块。

前段时间完成了一个FlexSim仿真定制模型的构建，将过程中用到的脚本语句记录整理下来，希望可以帮助到感兴趣的同学。

官方文档：https://docs.flexsim.com/en/25.1/Reference/CodingInFlexSim/WritingLogic/WritingLogic.html

其中：FlexScript脚本常用语法记录如下：

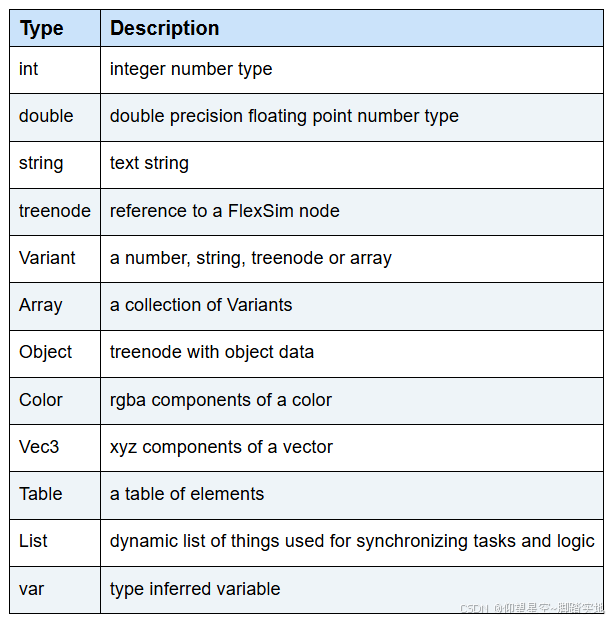

1. 数据类型：

int v1=1;
double v2=0.5;

string LineName=getvarnode(Model.find("Tools/ParameterTables/Parameters"), "parameters").as(Table).cell(17, 4).value;//开放Parameter参数，便于用户输入做自定义；

string wip_order=LineName+"/"+"WIP";

Array OP=["Operator1","Operator2","Operator3"];

treenode CheckList=Table(checklist);

Object.create("VisualTool").name=LineName;
Object obj_L=model.find(LineName);
obj_L.setSize(2,1,0.1);
obj_L.setLocation(Vec3(0,0,0),Vec3(v1,v2,v3));
obj_L.color=Color.yellow;

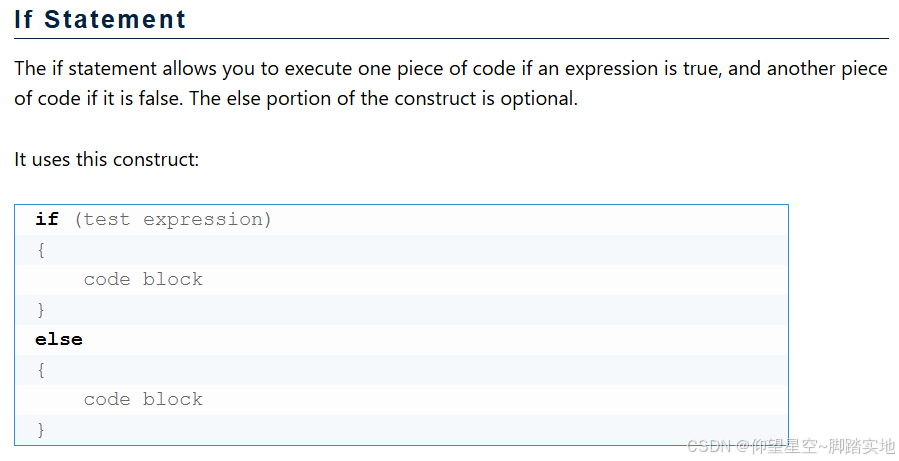

逻辑分支：

//2.Create Table("QueryDump") to record BOM by Station SQL Query result!
treenode QueryDump=Table("QueryDump");
if(QueryDump)
{
	//Table("QueryDump") has created!
}
else
{
	treenode QueryDump=Tools.create("GlobalTable");
	QueryDump.name="QueryDump";
}

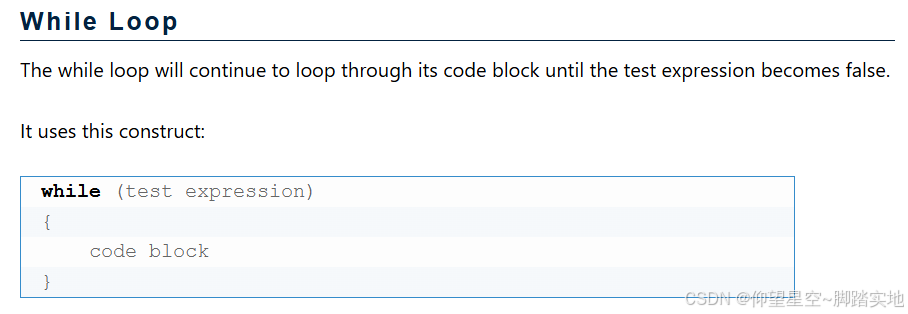

while (current.subnodes.length > 2)
{
	current.last.destroy();
}

//create opearators

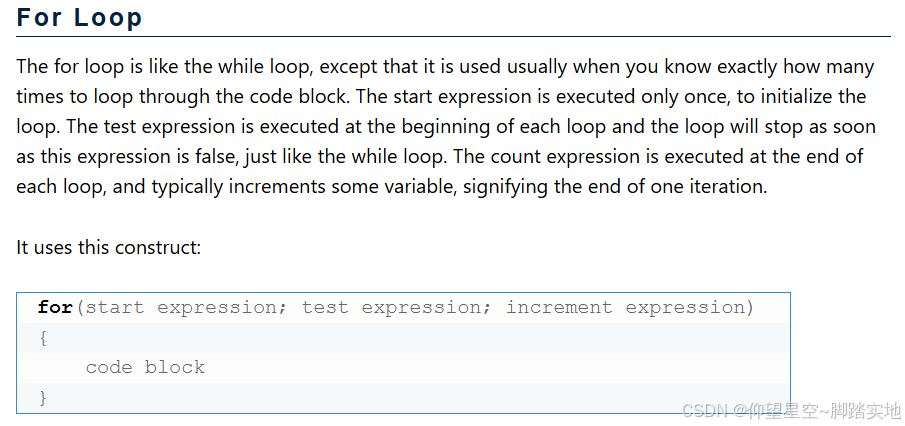

for(int i=1;i<=numOP;i++)
{
	Object.create("Operator").name=OP[i];
	Object obj = Model.find(OP[i]);
	obj.setLocation(x0-dis_L*0.5-1+0.5*i,y0+1,0);
	obj.color=Color.byNumber(i);
	moveobject(obj,obj_L);//move to plane

}
