flexsim 全局建模（重点为全局表调用）

学习内容

• 如何创建并访问全局表
• 如何创建和访问全局变量和全局宏
• 如何根据模型需要编写简单的用户命令
• 如何使用合成器和分解器实体

模型：创建两种货物，根据货物的不同进行分类加工并送到不同的仓库，在根据设定好的打包类型（全局表），对不同托盘类型进行不同打包方式，最后进行配送。

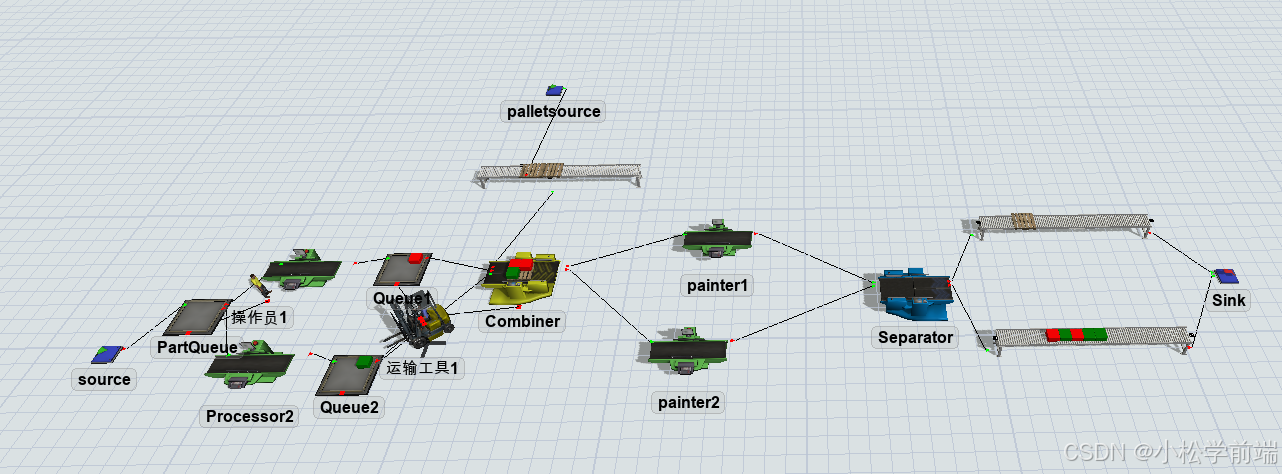

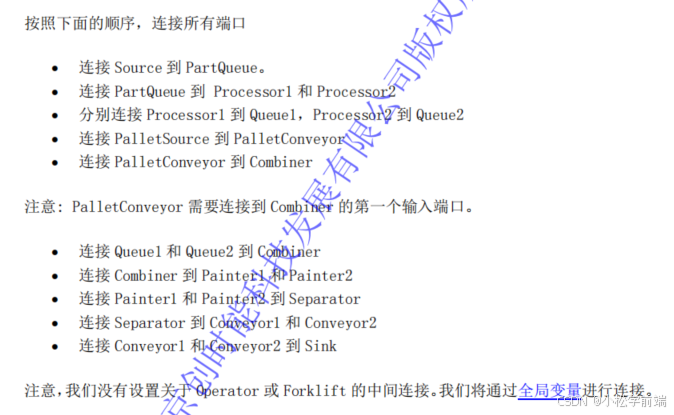

 第一步：端口连接

第二步参数设置

source

时间间隔设置： experional（0，10，0）；创建触发设置：设置标签和颜色

Object current = ownerobject(c);
Object item = param(1);
int rownumber = param(2); //row number of the schedule/sequence table
{ // ************* PickOption Start ************* //
/***popup:SetLabelAndColor*/
/**设置标签和颜色*/
Object involved = /** \nObject: *//***tag:object*//**/item/**/;
string labelname = /** \nLabel: *//***tag:label*//**/"Type"/**/;
Variant value = /** \nValue: *//***tag:value*//**/duniform(1, 2, getstream(current))/**/;
involved.color = Color.fromPalette(value);
involved.labels.assert(labelname).value = value;
} // ******* PickOption End ******* //

palletsource

• 临时实体类型：选择托盘；
• 0时刻到达；
• 创建触发：选择数据→设置标签→duniform（1，6）；

添加Operators（操作员、叉车）

由于没有找到全局宏，这里暂且使用中间端口连接

PartQueue，Processor1、2

设置最大容量和加工时间（可以自己根据需求设定）

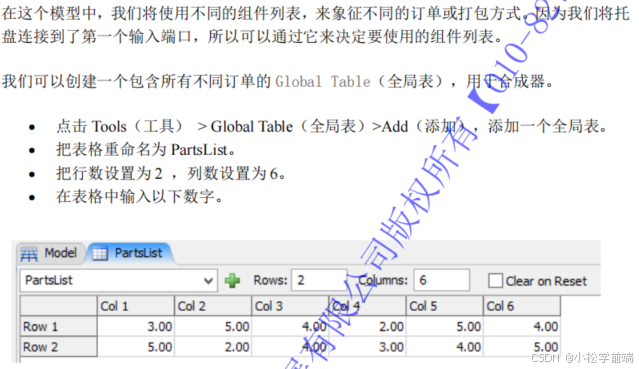

全局表

• 合成器用于将多个临时实体合成在一起。整个作业过程如下：
• 首先从合成器的第1个输入端口接收一个临时实体。它将变为一个容器，用来放置所有其它的临时实体。
• 一旦接到第一个临时实体，它就开始按照component list（组件列表）接收剩余的临时实体。一旦完成整个批次，合成器就会执行预置和加工时间进行处理。

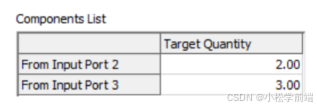

其中Row代表两种货物，Col代表托盘类型，数值表示对应打包的数量是多少。

合成器

调用全局表：是根据托盘类型的type值返回全局表对应的列。

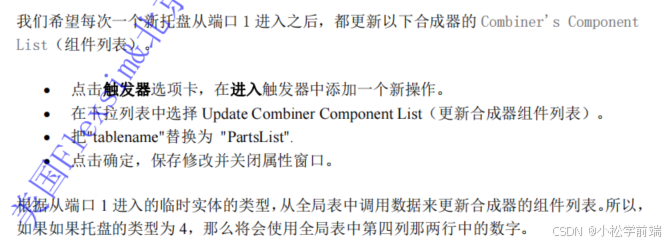

合成器的进入触发设置：更新合成器组件列表的源代码。

/**Custom Code*/
Object current = ownerobject(c);
Object item = param(1);
int port = param(2);
{ // ************* PickOption Start ************* //


string tablename = "partlist"; //设定列表名
string labelname = "Type";     //托盘对应的类型


if (port == 1) {


  Table thelist = getvarnode(current, "componentlist");  //获取合成器的组件列表
  treenode thesum = getvarnode(current, "targetcomponentsum"); //获取当前合成器的目标组件总和
  thesum.value = 0; //初始设为0

  Table table = Table(tablename); //获取全局组件
  for(int index = 1; index <= thelist.numRows; index++) {    //遍历组件列表的每一行。
    thelist[index][1] = table[index][item.labels[labelname].value];//更细将index的第一列的值根据Type的值找出全局表中对应的列数。
    inc(thesum, table[index][item.labels[labelname].value]); //总件数+1
  }
}
} // ******* PickOption End ******* //
