Multisim实现小功率调幅发射机的仿真报告

小功率调幅发射机

1.设计思路

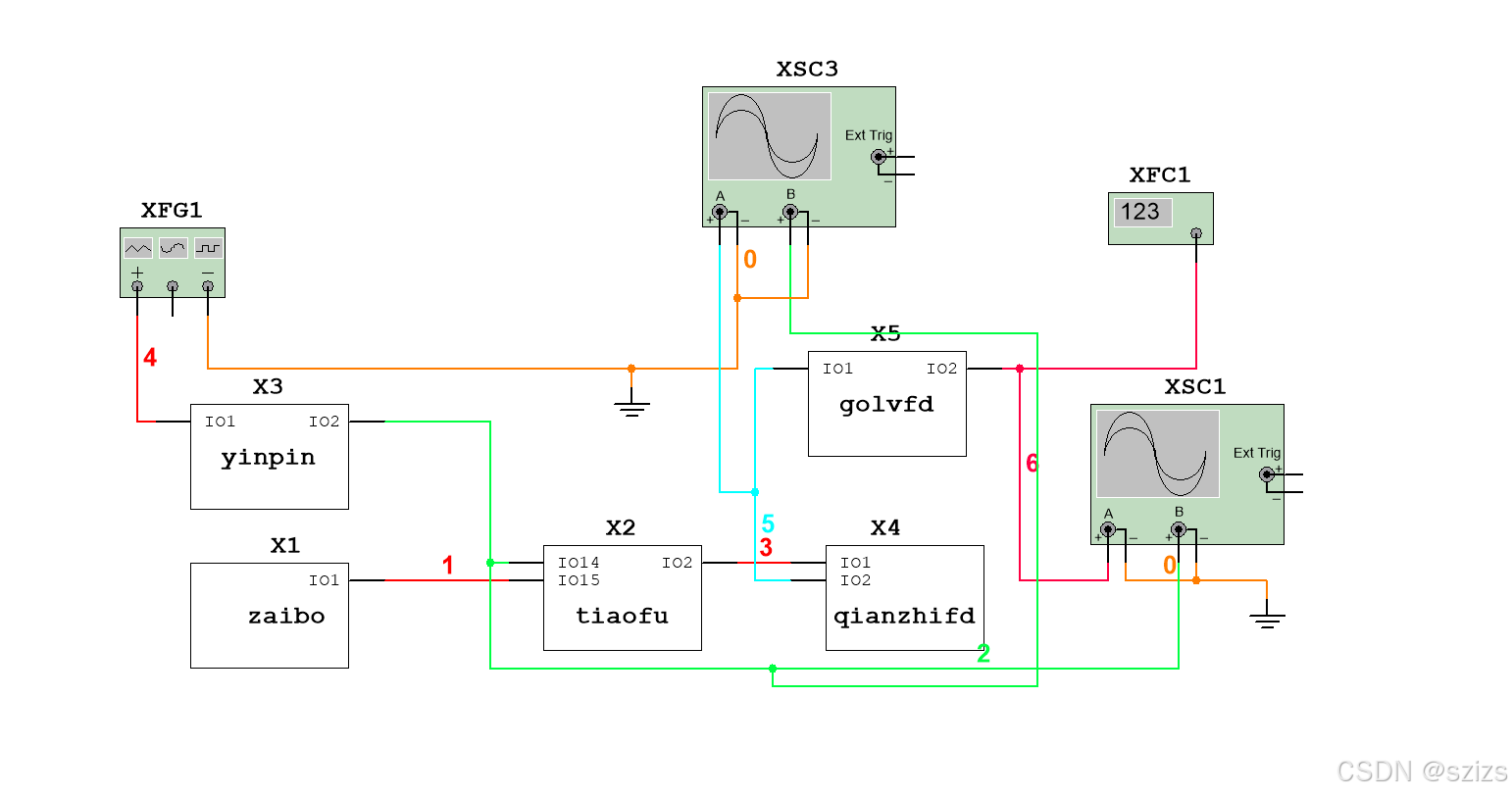

1.1 整体框图

在这里插入图片描述

1.2 实现功能

由上图可以看出,通过设计小功率调幅发射机可以将携带信息的低频小信号(如语音等)通过与高频信号进行调幅,从而将低频信号的频率线性搬移到载频的两端,并经过高频功放后将信号有效的发射出去;作为一种无线电发射设备,小功率调幅发射机可以被用在短距离无线通信,无线电遥控等方面。

2.实验步骤
  1. 利用正弦波振荡器(本实验采用西勒电路)产生高频载波,并搭建缓冲电路与后续电路隔离开
  2. 低频音频信号采用信号发生器产生,并使用通用运算放大器UA741进行放大
  3. 调幅电路采用模拟乘法器MC1496实现
  4. 对调幅电路进行前置放大与功率放大,达到发射机所需的输出功率
3.具体实现与参数分析

由于系统中电路较多,所以重点分析与本书中有关的电路的参数,分别是高频振荡电路和前置放大电路。

3.1正弦波振荡电路及缓冲级

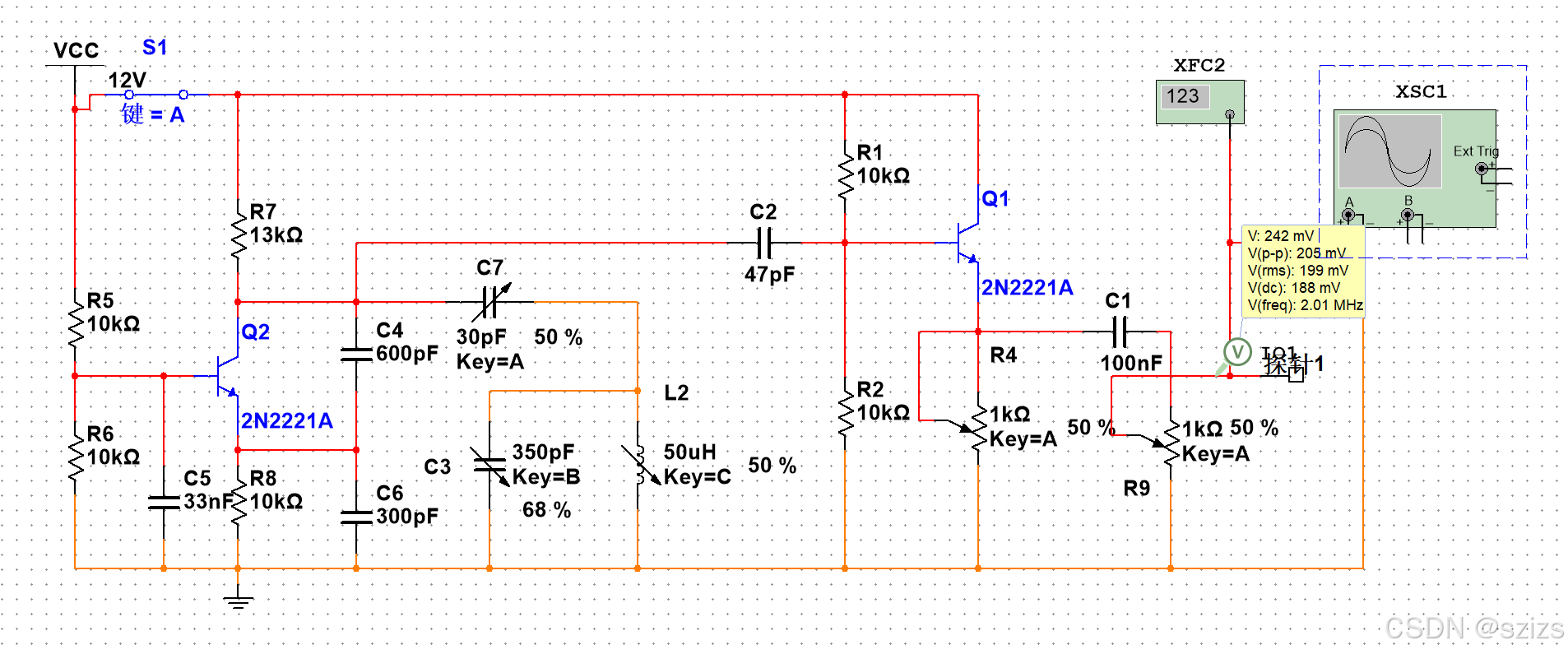

本次课程设计的正弦波振荡电路采用西勒电路(并联改进型电容三点式振荡电路),其具有频率稳定性好,振荡频率可以做的比较高。正弦振荡电路如下图所示

在这里插入图片描述

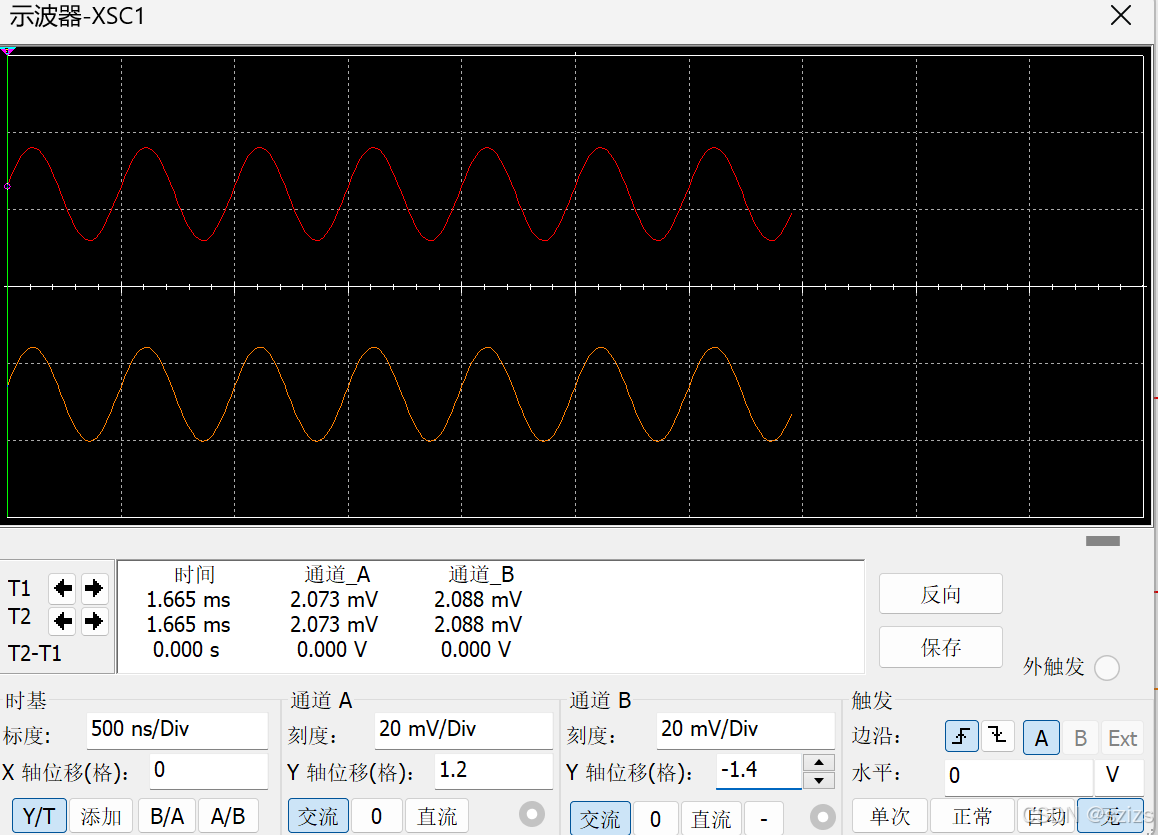

由图中可以看出,振荡电路的振荡频率为 f 0 = 1 2 π L C ∑ f_0 = \frac{1}{2\pi\sqrt{LC_{\sum}}} f0=2πLC 1,其中 C ∑ = 1 1 C 6 + 1 C 4 + 1 C 7 + C 3 ≈ C 3 + C 7 C_{\sum}= \frac{1}{\frac{1}{C_6}+\frac{1}{C_4}+\frac{1}{C_7}}+C_3 \approx C_3+C_7 C=C61+C41+C711+C3C3+C7, 代入数据计算后得 $f_0 $约为2MHz,实测结果如下图所示,可以看出,此时的实测频率为2.003MHz,其绝对频率稳定度为 Δ f = f − f 0 = 0.003 M H z \Delta f=f-f_0=0.003MHz Δf=ff0=0.003MHz,相对频率稳定度为 Δ f f 0 = 1.5 ‰ \frac{\Delta f}{f_0}=1.5‰ f0Δf=1.5‰,回路的反馈系数为 F = C 4 C 6 = 2 F=\frac{C_4}{C_6}=2 F=C6C4=2
在这里插入图片描述

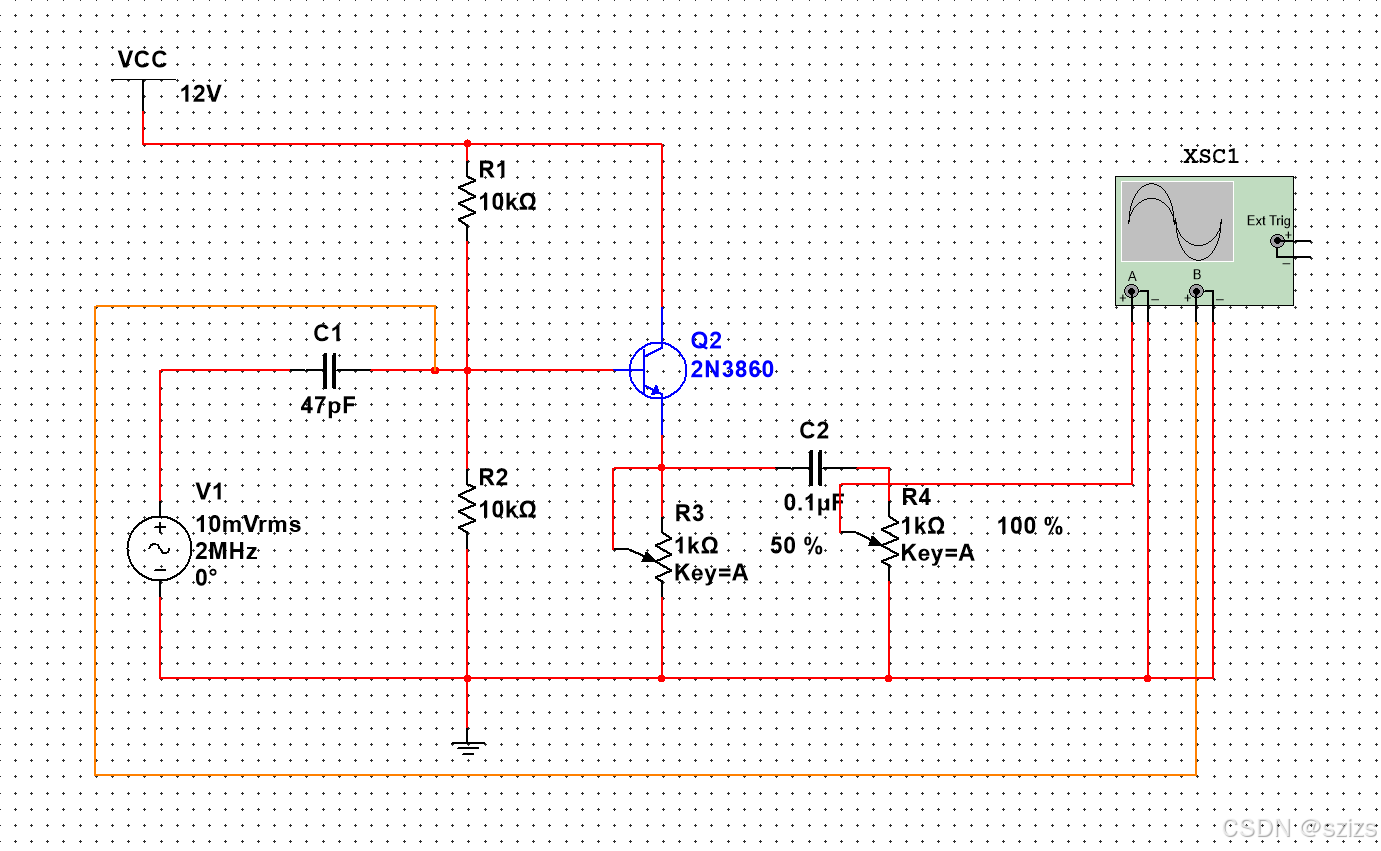

接下来简要介绍一下缓冲级电路,也被称为射极跟随器或者共集电极电路,没有电压放大作用,只有电流放大作用,输入电阻高,输出电阻小,下面是对它的仿真。
在这里插入图片描述在这里插入图片描述

可以看出其电压增益接近于1,而且输入与输出同相,这里用于将高频载波电路和后续电路隔离开,以保持电路的稳定性。

3.2音频放大电路

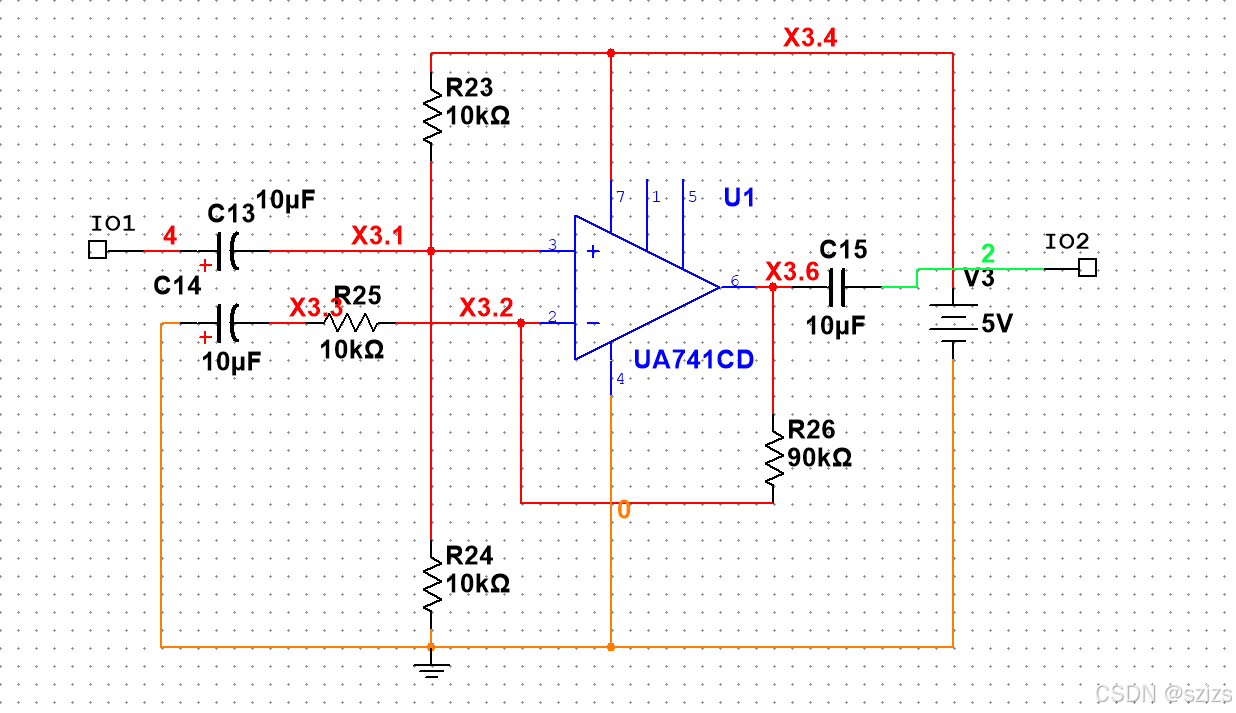

低频小信号音频电路采用信号发生器加通用运算放大器实现,下图为其具体电路,可以算出其增益 A U = 1 + R 26 R 25 = 10 A_U=1+\frac{R_{26}}{R_{25}}=10 AU=1+R25R26=10
在这里插入图片描述

3.3调幅电路

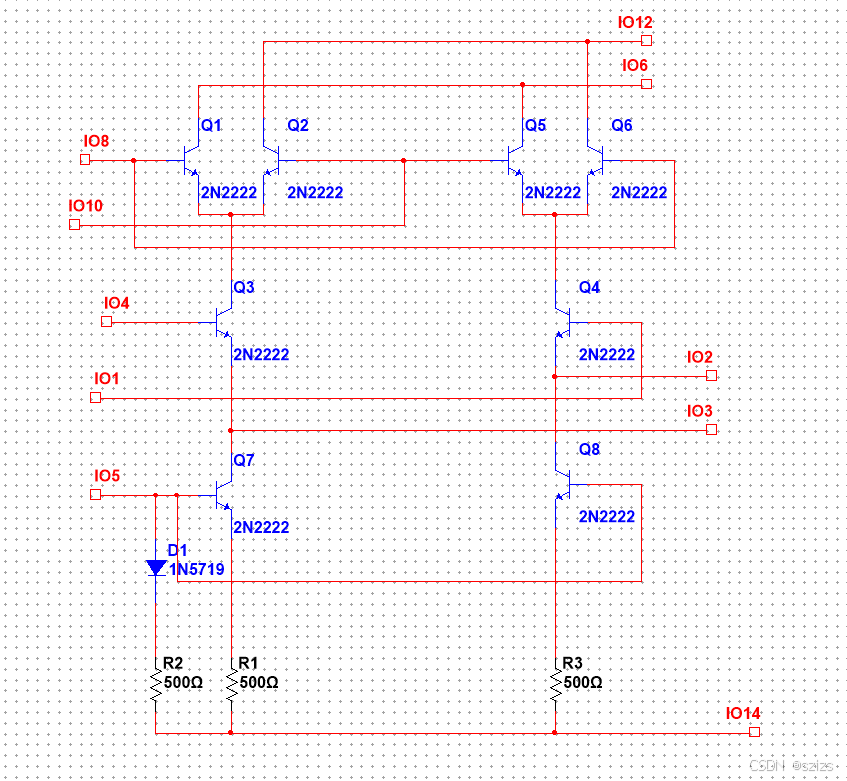

采用MC1496创建模拟乘法器模块,MC1496是一种四象限模拟相乘器,其内部电路如图所示,电路采用以反极性方式连接的两组差分对(Q1,Q2,Q5,Q6),且这两组差分对的恒流源管又构成了一对差分对,所以也被称为双差分对模拟相乘器。在8号和10号引脚间输入载波信号,在1号和4号引脚间输入调制信号,在6号和12号引脚间获得输出。
在这里插入图片描述

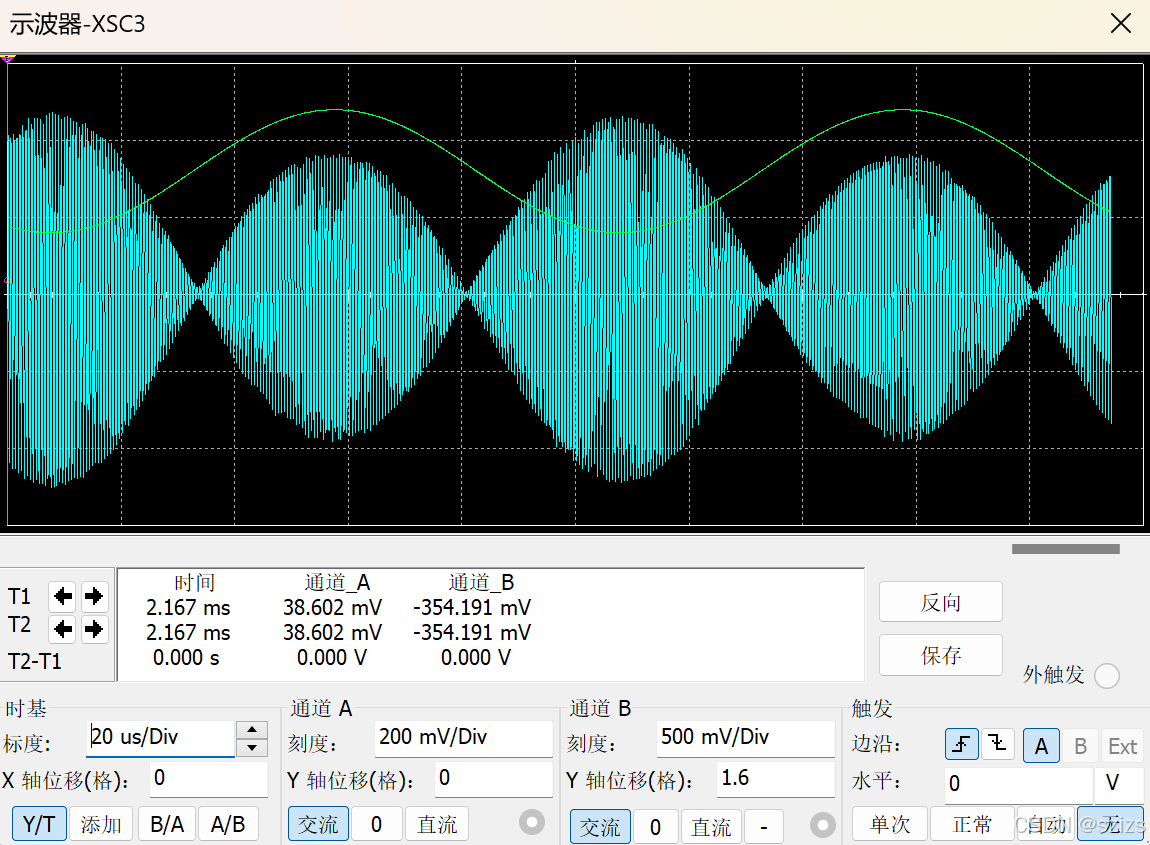

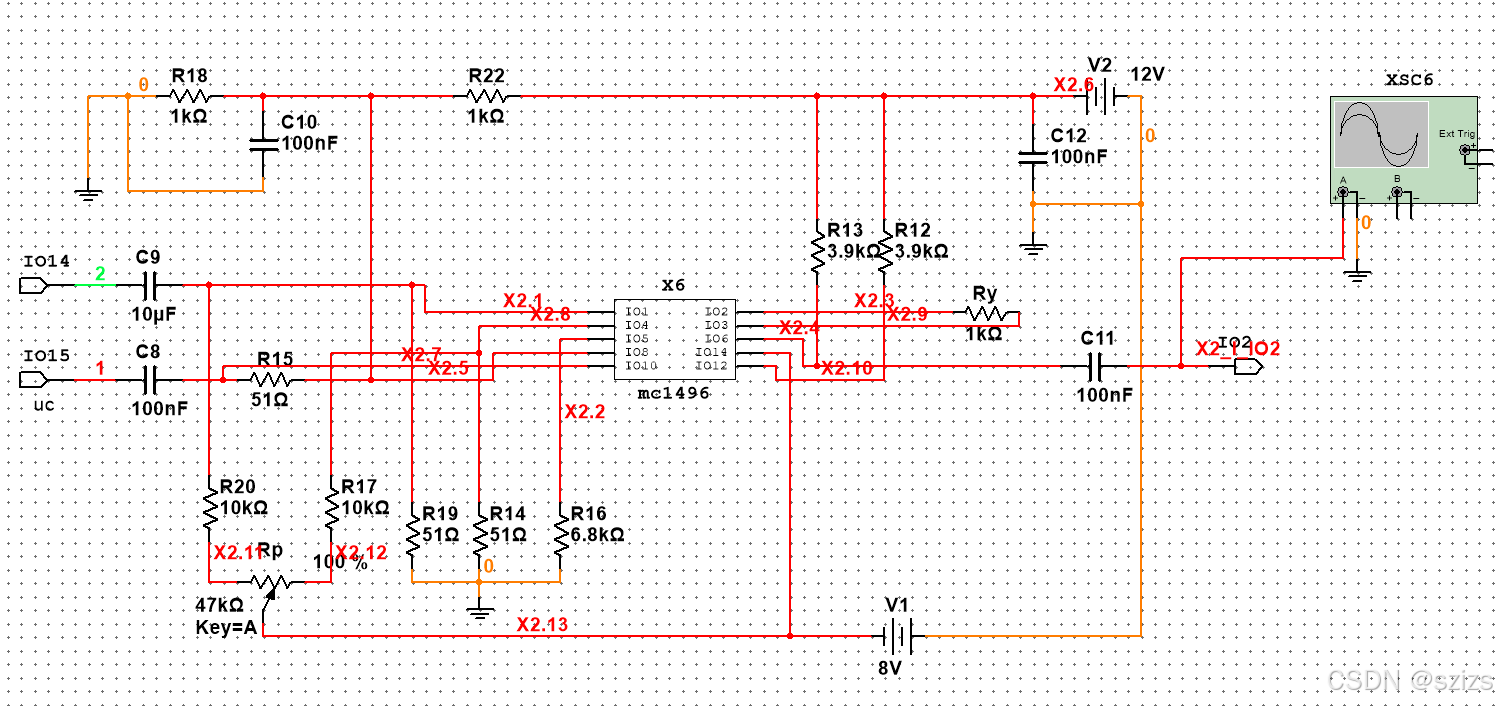

用MC1496搭建的调幅电路如图所示,其中MC1496的2号和3号引脚间接负反馈电阻 R 9 R_9 R9,其中 R 15 R_{15} R15用来改变调制度的大小,当使用如图所示电路时,可以通过示波器测出 U m a x = 975 m v U_{max}=975mv Umax=975mv, U m i n = 189.68 m v U_{min}=189.68mv Umin=189.68mv,根据公式 m a = U m a x − U m i n U m a x + U m i n m_a=\frac{U_{max}-U_{min}}{U_{max}+U_{min}} ma=Umax+UminUmaxUmin可以得到此时的调制度 m a = 67.4 % m_a=67.4\% ma=67.4%
在这里插入图片描述

3.4前置放大电路

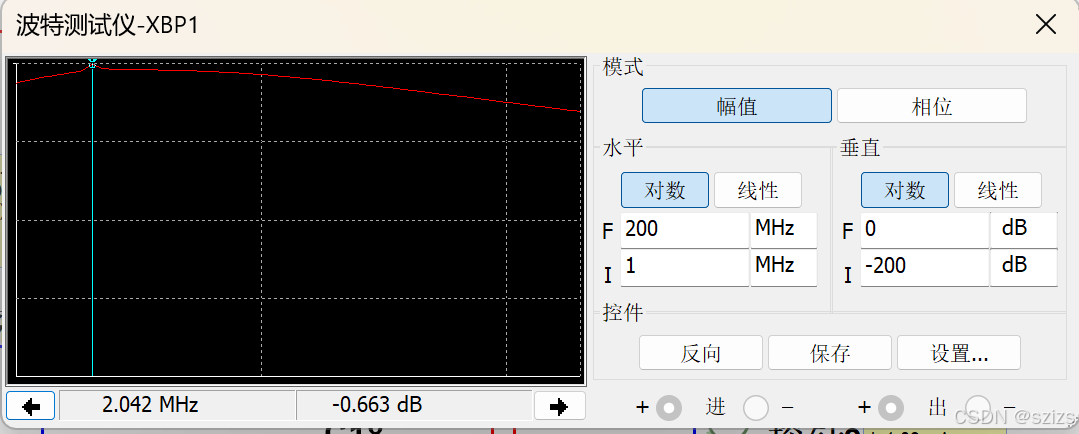

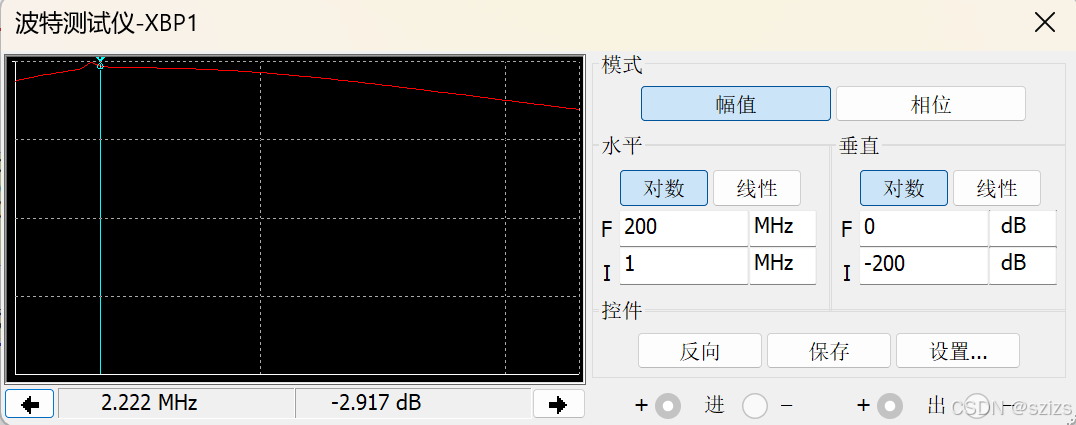

在功率放大之前,我将已调波进行先进行一次放大,此放大电路可以看成两级单调谐放大器,将已调波再进行一次选频,谐振频率依然选在载波附近,为2MHz,本部分电路由两级小信号调谐放大电路级联组成,可以通过实测得到第一级选频放大电路的放大倍数约为1.4,第二级放大电路的电压放大倍数约为1.17,故总的电压放大倍数为1.638。由波特测试仪可以看出,电路基本谐振在2MHz左右。同时可以测量出电路的通频带 B = 2.222 − 1.93 = 0.292 M H z B=2.222-1.93=0.292MHz B=2.2221.93=0.292MHz
在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

3.5高频功率放大电路

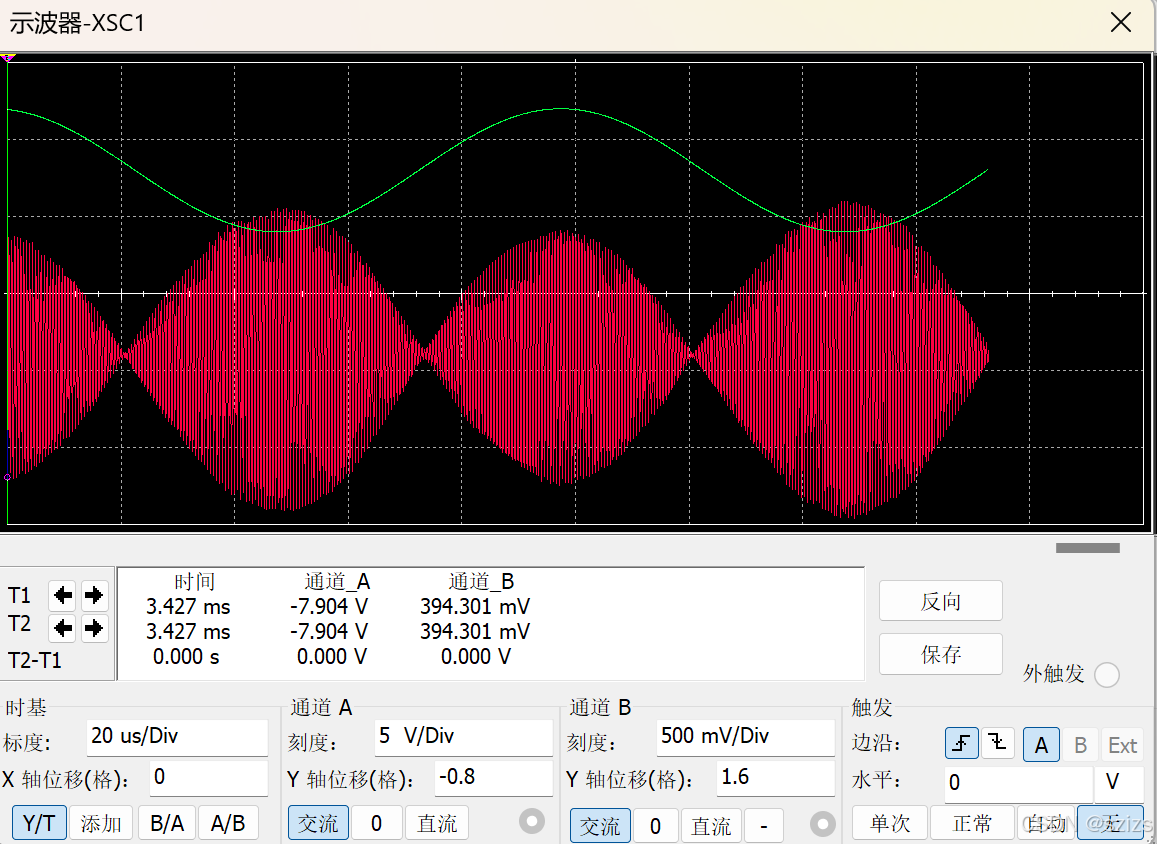

高频功率放大器用于发射机的末级,作用是将高频已调波信号进行功率放大,以满足发送功率的要求,然后经过天线将其辐射到空间,保证在一定区域内的接收机可以接收到满意的信号电平,并且不干扰相邻信道的通信。本部分电路仍然采用通用运算放大器UA741CD实现,其增益为 A U = 1 + R 57 R 56 = 21 A_U=1+\frac{R_{57}}{R_{56}}=21 AU=1+R56R57=21,下图分别是前置放大电路放大之后的调制信号和运算放大器放大之后的调制信号,可以通过读图看出基本满足放大倍数为21,且也满足调幅波的包络随调制信号的变化而变化的关系。
在这里插入图片描述在这里插入图片描述

4.结语

本实验参考文章如下:文章1 文章2 文章3
