前言

网上已有很多该教程，但从我刚开始入坑时按照那些教程做都没有成功，大部分都是对流程没有介绍完整还有一些细节没有提到，对于刚入坑的小白我来说是一个巨大的挑战。我在 Blinker官网学习了他们开放的接口后并且自己实验成功后，写下了这篇博客，帮助有需要的小伙伴避避坑。

文章内容比较长，有基础的小伙伴可以选择性看。为了写这篇教程也花费我较长时间，这也是我第一次写，对图片编辑还不太会，如果有什么不足的地方请批评指正。最后，如果有用的话就为我点一个赞吧。

整体流程

一、搭建ESP8266开发环境

ESP8266的开发方法很多开发环境也比较多，我选择的是用Arduino IDE烧写程序的方式开发的。（windows电脑）

二、为ESP8266烧录程序安装驱动

ESP8266的多种多样，在这里我选择的是ESP8266 NODEMCU开发板。这块板子有两种串口芯片，需要不同的驱动。（有的电脑会自动安装驱动程序，有的不会然后就识别不到ESP8266开发板）

三、ESP8266程序的编辑与烧录

用ESP8266库函数和Blinker库函数编辑需要的功能函数，再烧录进ESP8266。

四、点灯APP的配置

五、米家APP和小爱训练的配置

一、搭建ESP8266开发环境

1.1安装Arduino IDE

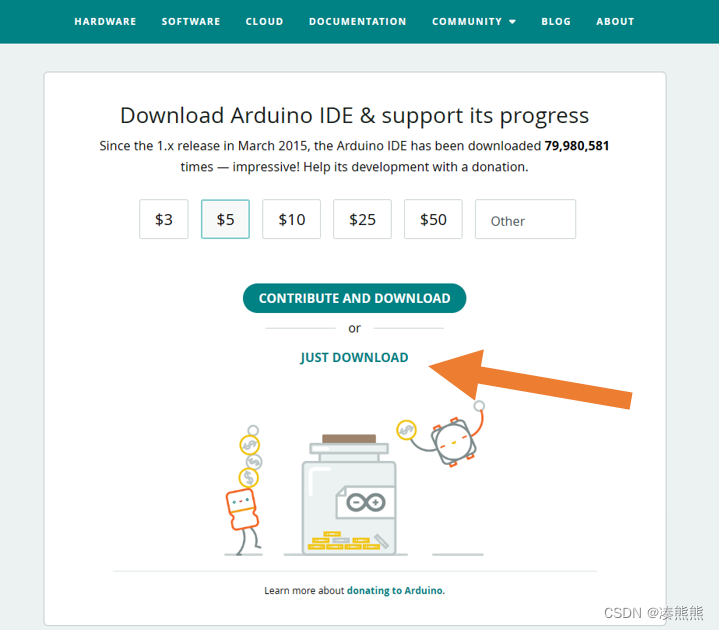

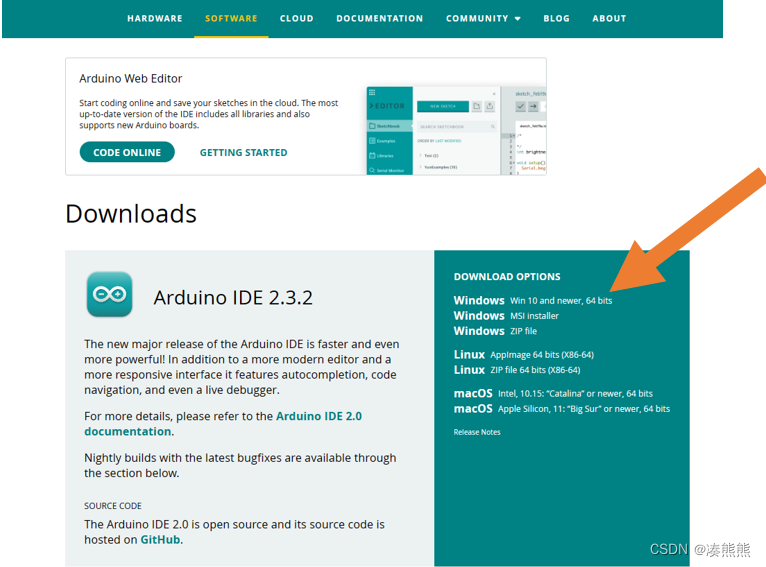

到Arduino官网下载安装包。

在这里我们选择下载就好了，当然您也可以选择为Arduino的开源精神捐献。

下载好后打开文件安装就好了，这里就不做演示了，如果有不会的小伙伴可以去搜索其他的安装教程。

1.2安装ESP8266库和Blinker库

1.2.1安装ESP8266库

打开Arduino IDE（我安装的是1.8.19的版本，和最新的版本可能有点不一样），然后选择“文件”，再点击首选项。

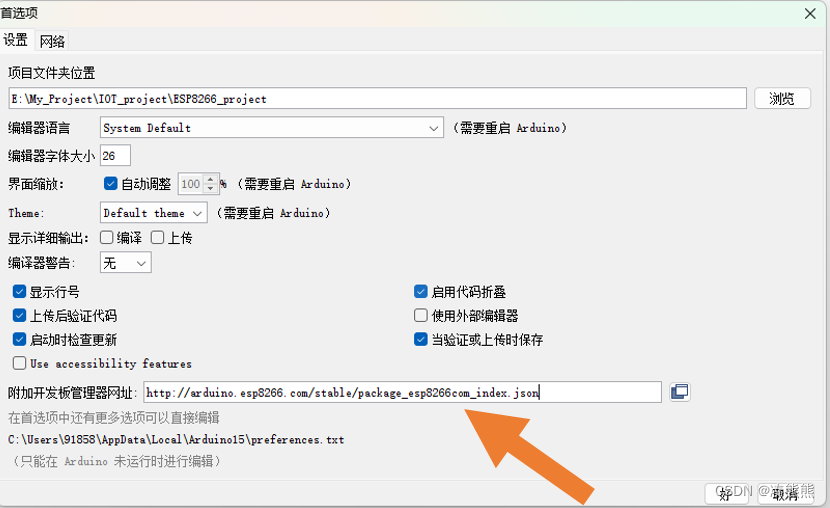

在“附加开发板管理器网址”中粘贴：

http://arduino.esp8266.com/stable/package_esp8266com_index.json

如下图：

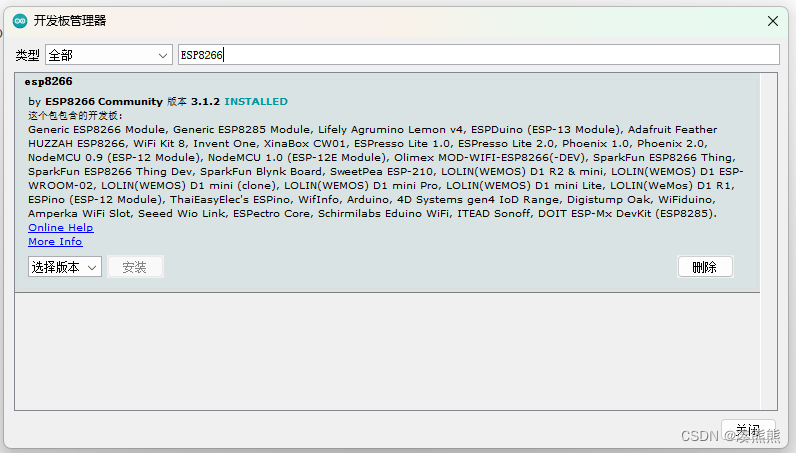

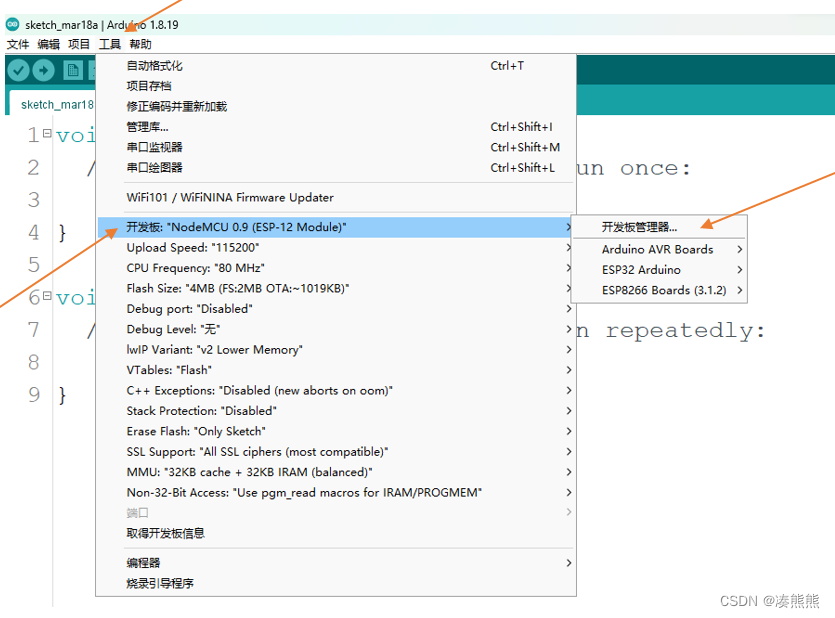

在工具中选中“开发板”点击“开发板管理器...”，搜索“ESP8266”。

选择版本点击安装就好了。

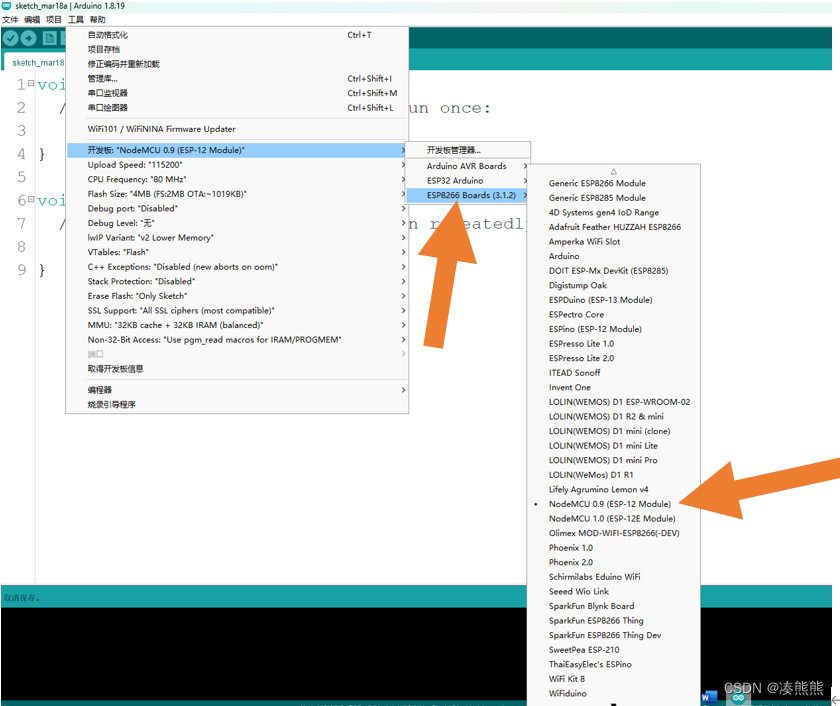

安装好后在开发板选项中就会出现ESP8266的选项。然后我们选择NodeMCU 0.9就好了。

1.2.2安装Blinker库

因为我们要连接点灯科技的服务器，就需要安装他们提供的开发软件包。

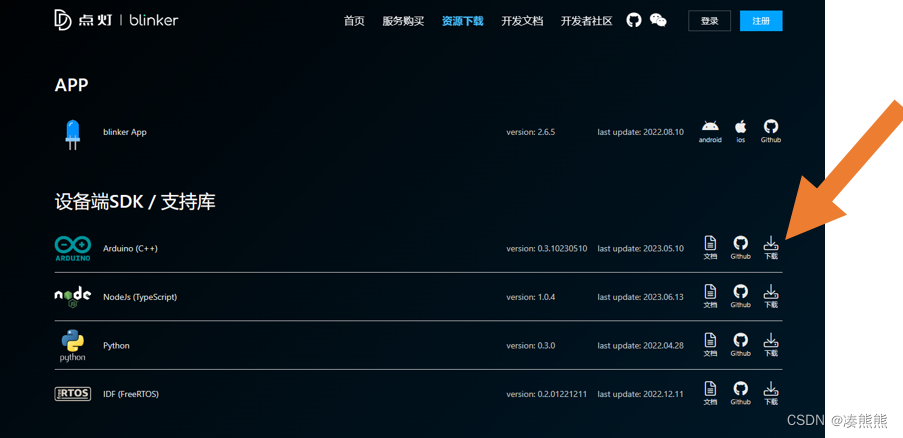

到点灯科技官网下载软件包。

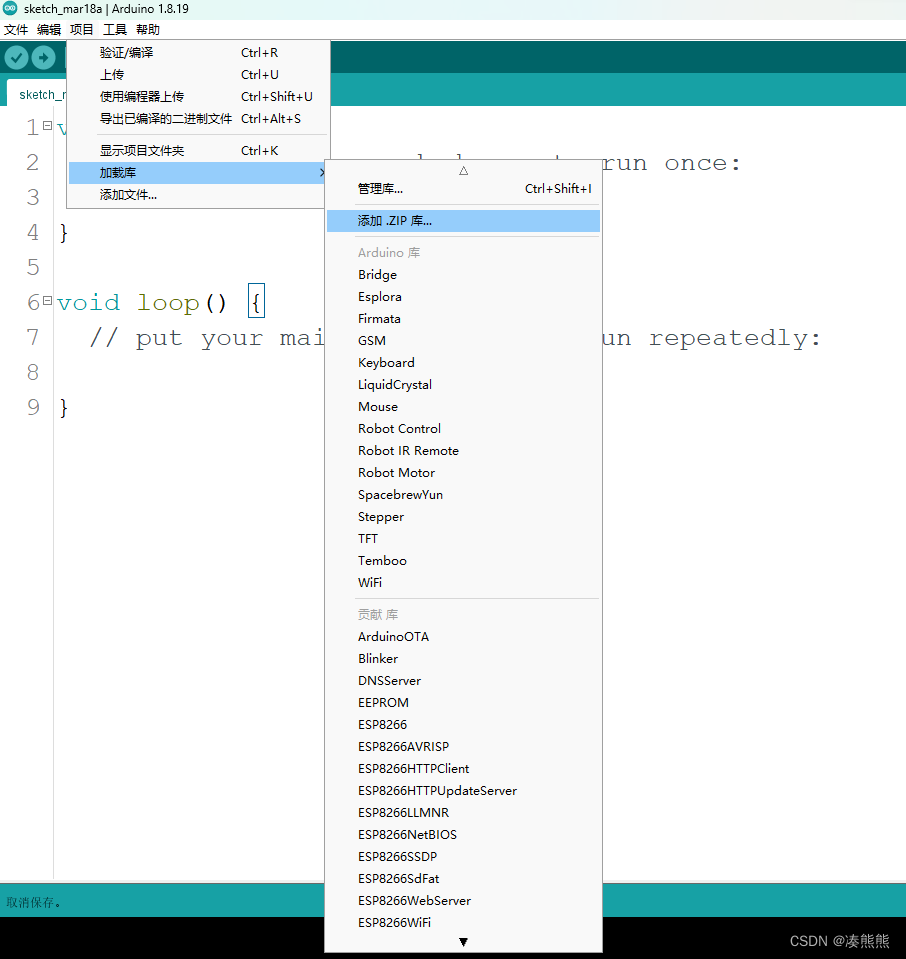

打开Arduino IDE，在“项目”中选择“加载库”，点击“添加.ZIP库”，在文件中找到刚下载的软件包。

然后就可以在“文件”“示例”的最下面第三方库中看到Blinker。

到此软件包已安装完成。

二、为ESP8266安装驱动

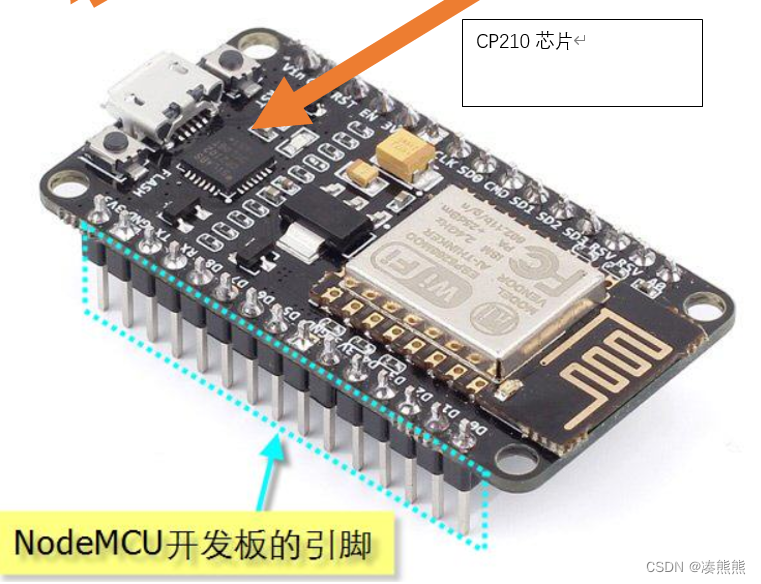

NodeMCU开发板的串口芯片有CH340和CP210两种，前者要便宜点，相应的驱动程序应该也有所不同，根据自己的开发板串口芯片选择就好了。

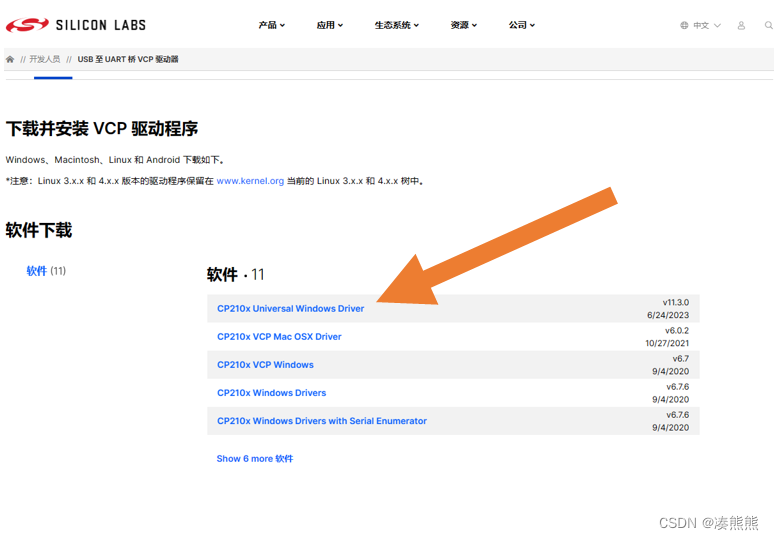

CP210驱动：官网下载，下载第一个安装就好了。

CH340驱动：官网下载，也是下载安装就好了。

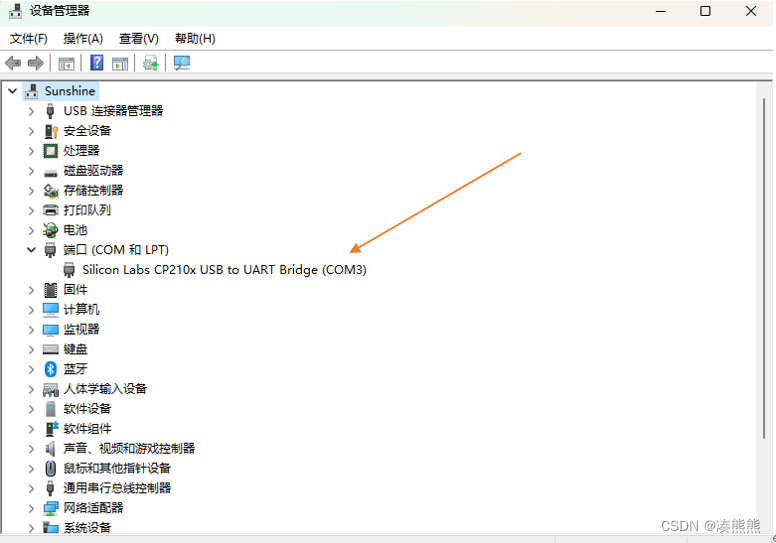

安装好驱动程序后您可以用USB线连接ESP8266和电脑，您就可以在设备管理器中看到您的开发板了。同时要注意这里的端口号，在烧录程序时要选择对应的端口号，我这里是COM3.

到此开发环境已经搭建好了，您想让ESP8266做任何事都可以做了。

三、ESP8266程序的编辑与烧录

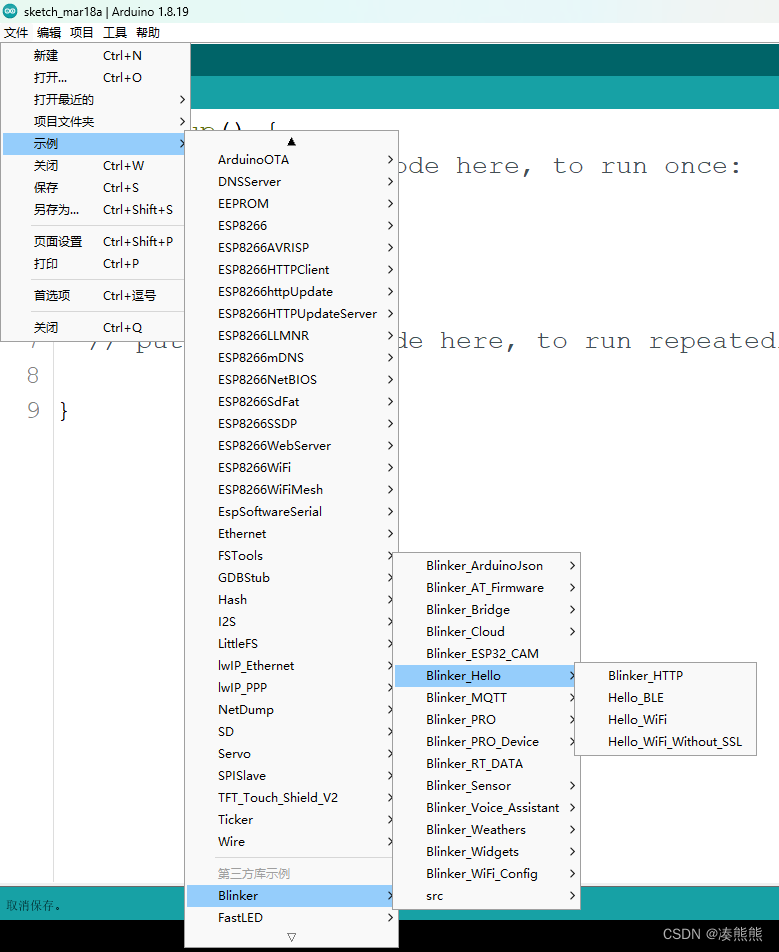

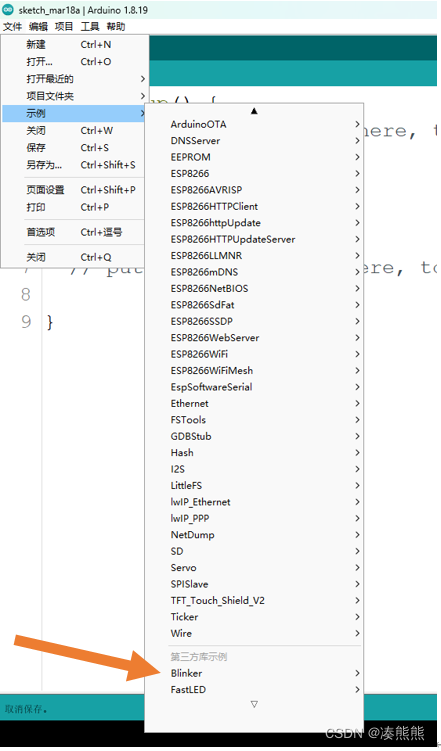

打开Arduino IDE在“示例”，“Blinker”，“Blinker_Hello”中选择“Hello_WiFi”

根据Blinker官方文档的介绍，我们需要对示例程序做一些修改，来连接小爱同学。

下面是完整代码：

#define BLINKER_MIOT_LIGHT//用于连接小爱的宏定义
#define BLINKER_WIFI//用于连接WiFi的宏定义

#include <Blinker.h>//Blinker第三方库

char auth[] = "Your Device Secret Key";//您的Blinker密钥
char ssid[] = "Your WiFi network SSID or name";//WiFi名称
char pswd[] = "Your WiFi network WPA password or WEP key";//WiFi密码

// 新建组件对象
BlinkerButton Button1("btn-abc");//创建一个按键(此按键为开关按键，引号中的名字需要与BlinkerAPP中的按键名字相对应）
BlinkerNumber Number1("num-abc");//计数，可以自己尝试

int counter = 0;

// 按下按键即会执行该函数
void button1_callback(const String & state)
{
    BLINKER_LOG("get button state: ", state);
    if (state == "on") {                     //按键被点击
        Button1.color("#FF0000");            // 返回按键颜色为红色
        Button1.text("已开灯");               //设置按键的描述
        digitalWrite(LED_BUILTIN,LOW);       // 将LED灯状态反转，灭变亮
        Button1.print("on");                 //将按键状态信息输出给电脑上显示
    }
    else if (state == "off") {               //按键被按下
        Button1.color("#FFFF00");            //返回按键颜色显示为黄色
        Button1.text("已关灯");               //Button1返回文本信息
        digitalWrite(LED_BUILTIN, HIGH);     // 将LED灯状态反转，亮变灭
        Button1.print("off");                //打印Button1状态信息
    }
}

// 如果未绑定的组件被触发，则会执行其中内容
void dataRead(const String & data)
{
    BLINKER_LOG("Blinker readString: ", data);
    counter++;
    Number1.print(counter);
}
//小爱同学回调函数
void miotPowerState(const String & state)
{
    BLINKER_LOG("need set power state: ", state);

    if (state == "on") {                   //打开灯
        digitalWrite(LED_BUILTIN, LOW);    //改变灯的状态
        BlinkerMIOT.powerState("on");
        BlinkerMIOT.print();
    }
    else if (state == "off") {
        digitalWrite(LED_BUILTIN, HIGH);
        BlinkerMIOT.powerState("off");
        BlinkerMIOT.print();
    }
}

void setup()
{
    // 初始化串口
    Serial.begin(115200);
    BLINKER_DEBUG.stream(Serial);
    BLINKER_DEBUG.debugAll();

    // 初始化有LED的IO
    pinMode(LED_BUILTIN, OUTPUT);
    digitalWrite(LED_BUILTIN, HIGH);
    //注册小爱同学回调函数
    BlinkerMIOT.attachPowerState(miotPowerState);
    // 初始化blinker
    Blinker.begin(auth, ssid, pswd);
    Blinker.attachData(dataRead);

    Button1.attach(button1_callback);
}

void loop() {
    Blinker.run();
}

代码中需要修改为您自己信息的两个地方：

char auth[] = "Your Device Secret Key";//您的Blinker密钥
char ssid[] = "Your WiFi network SSID or name";//WiFi名称
char pswd[] = "Your WiFi network WPA password or WEP key";//WiFi密码

// 新建组件对象
BlinkerButton Button1("btn-abc");

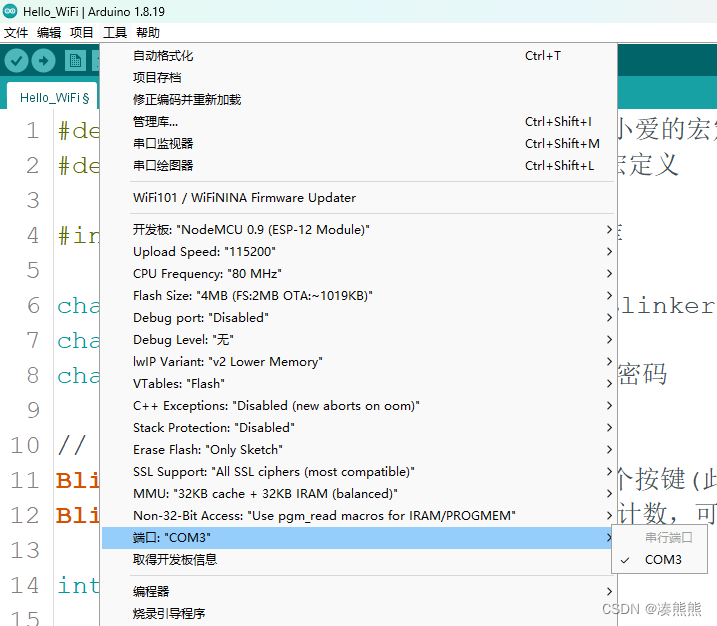

在“工具”，“端口”中选择您的端口号（设备管理器中可以查看）。

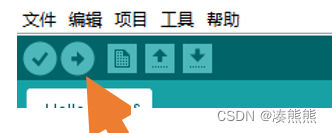

然后点击上传。

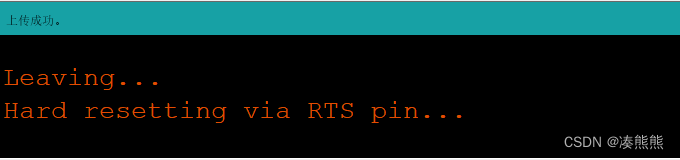

上传完成后显示如下（版本不同可能样式不一样）。

到此代码已编辑烧录完成。

四、点灯APP的配置

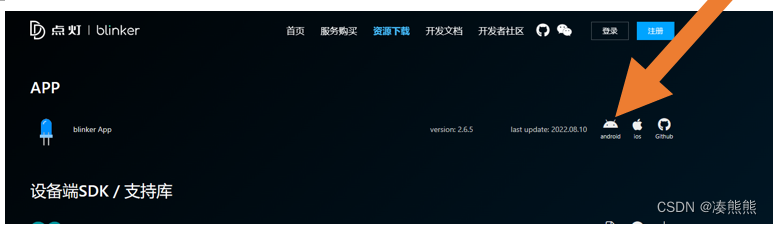

首先我们需要到官网下载APP并安装。（选择对应的手机系统）（小米手机用户请忽略安全提醒）

在操作之后的流程之前您需要先注册一个点灯的账号。

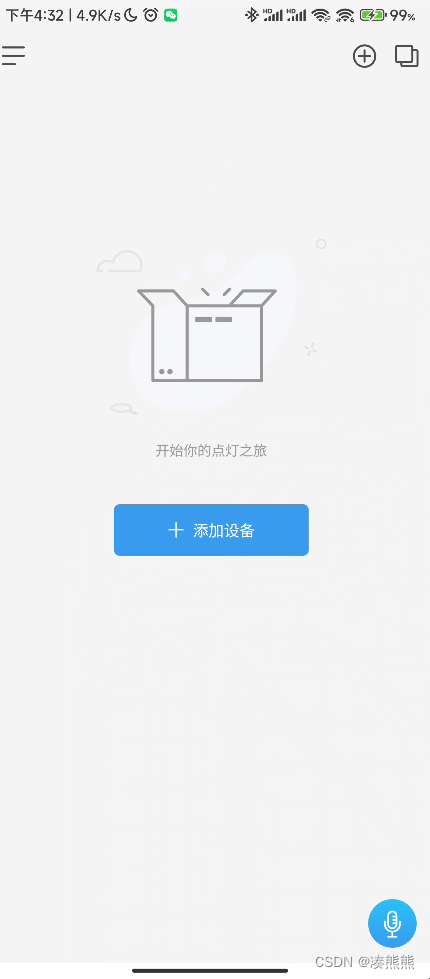

打开点灯APP，点击添加设备。

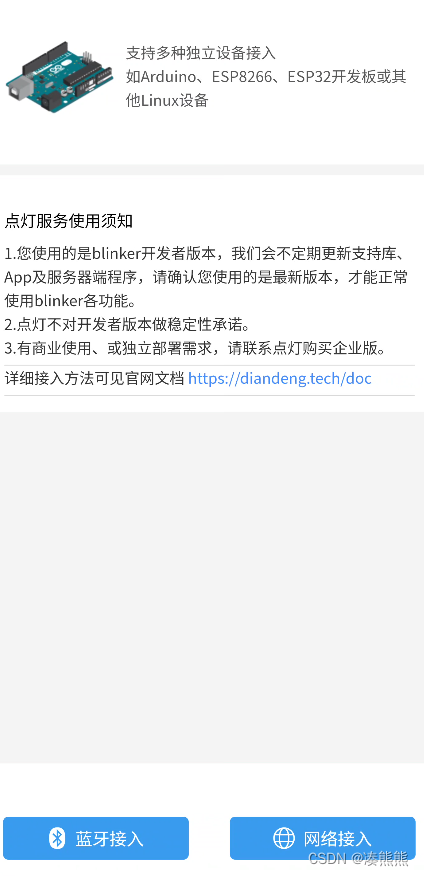

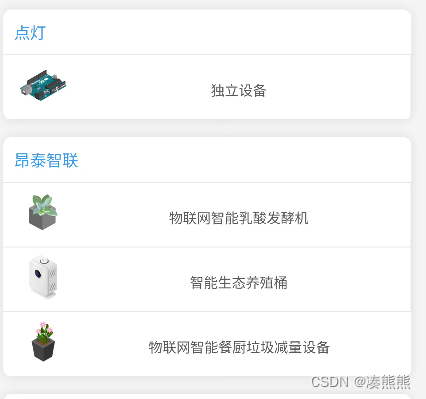

选择独立设备

选择网络接入

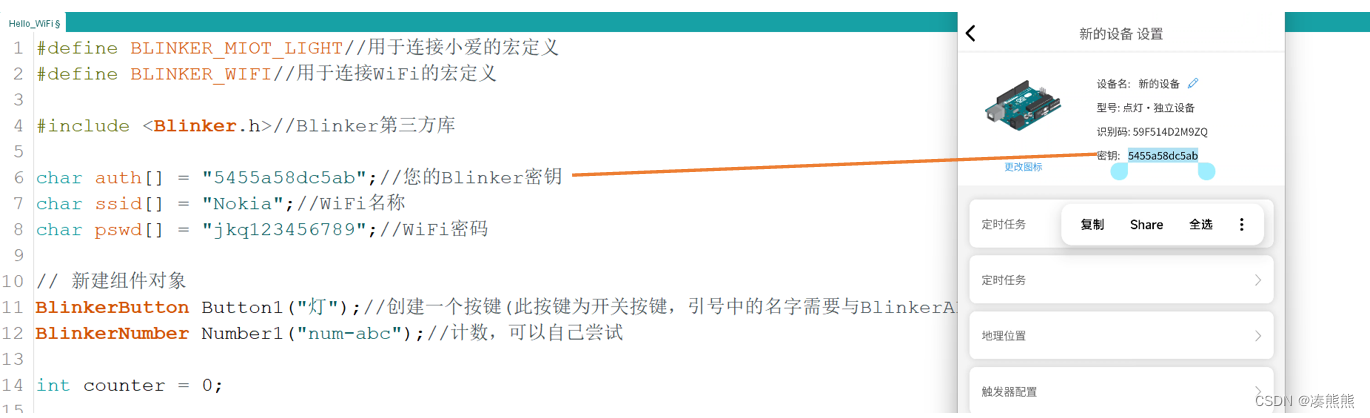

点击复制key，后面粘贴到您的程序中。

点击示例界面或者跳过示例都可。

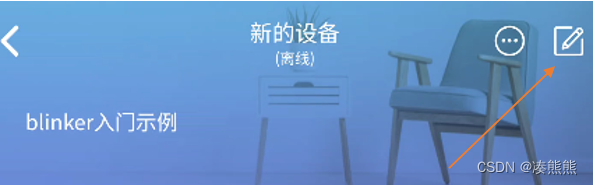

点击编辑

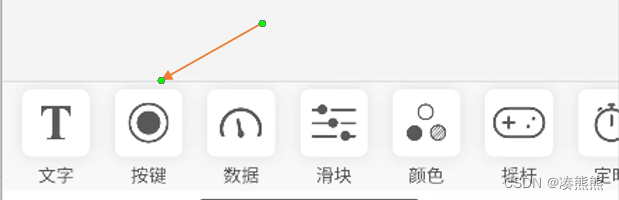

点击按键

点击创建的按键

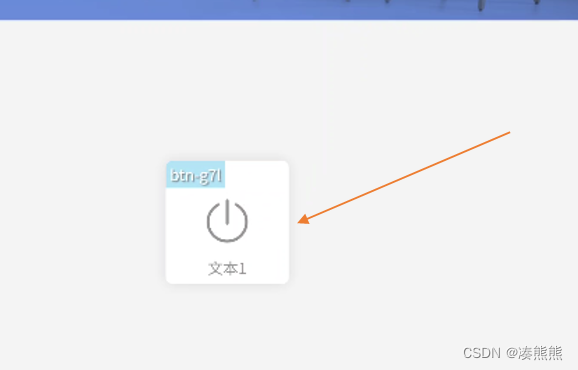

组件键名要与代码中的一致，选择开关按键，最后保存。

最后确保代码中的密钥和自己的一致，WiFi密码和名称要正确，然后烧录到ESP8266上。

到此APP和代码配置完毕。

五、米家APP和小爱训练的配置

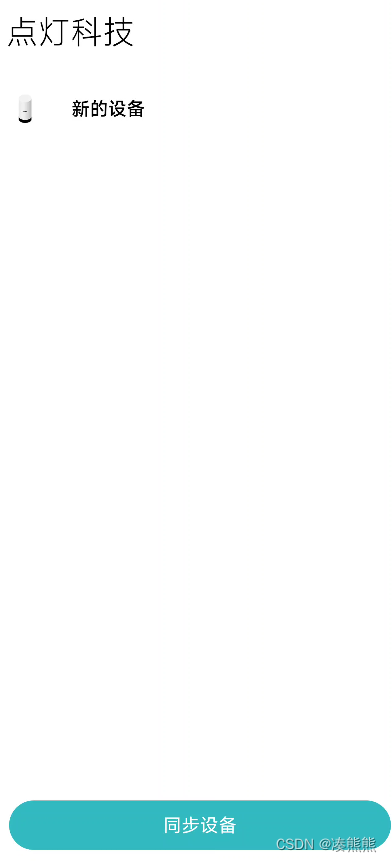

在米家中找到“我的”，点击“添加其他平台”，然后搜索“点灯科技”，然后点击绑定账号。把程序下载到ESP8266中等待连好网。在米家中刚注册的点灯科技中点击“同步设备”，就可以看到上面创建的设备。如下图：

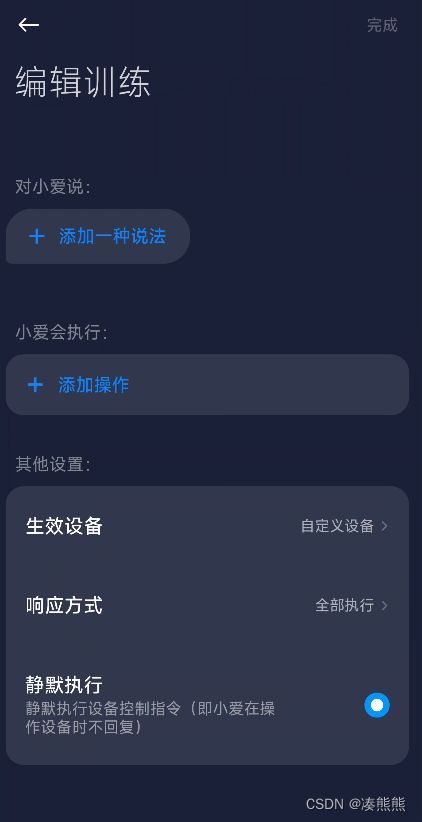

最后一步，打开“小爱同学”，点击“训练计划”，点击“个人训练”，再点击“+”创建训练。

后面就是一些简单的添加操作。

最后就试着对小爱说一句吧。

如果您比较感兴趣，您可以把控制LED灯换成控制继电器，这样您就可以控制家电了。（220V高压电注意安全）

感谢您的观看。
