现象结果：

小爱同学宿舍开关灯

材料清单：

ESP8266 WIAF模块一个；

G90舵机一个；

杜邦线若干；

USB数据线一条；

电源（这里我用的是充电宝）；

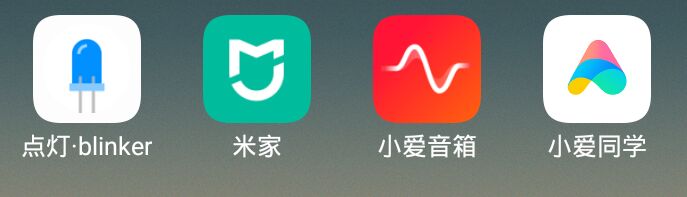

应用软件方面需要用到如下的几个软件

以上的几个软件一般在应用商店里都可以下载，如果有小爱同学的智能音箱可以用音箱，没有智能音箱的可以去下载一个小爱同学的APP都可以进行控制。

编程软件:

步骤：

1、接线

舵机与ESP8266 WLAN模块

橙色信号线——D0

红色电源正极——VV

棕色电源负极——G（GND）

2、把这几个软件下载并注册好。

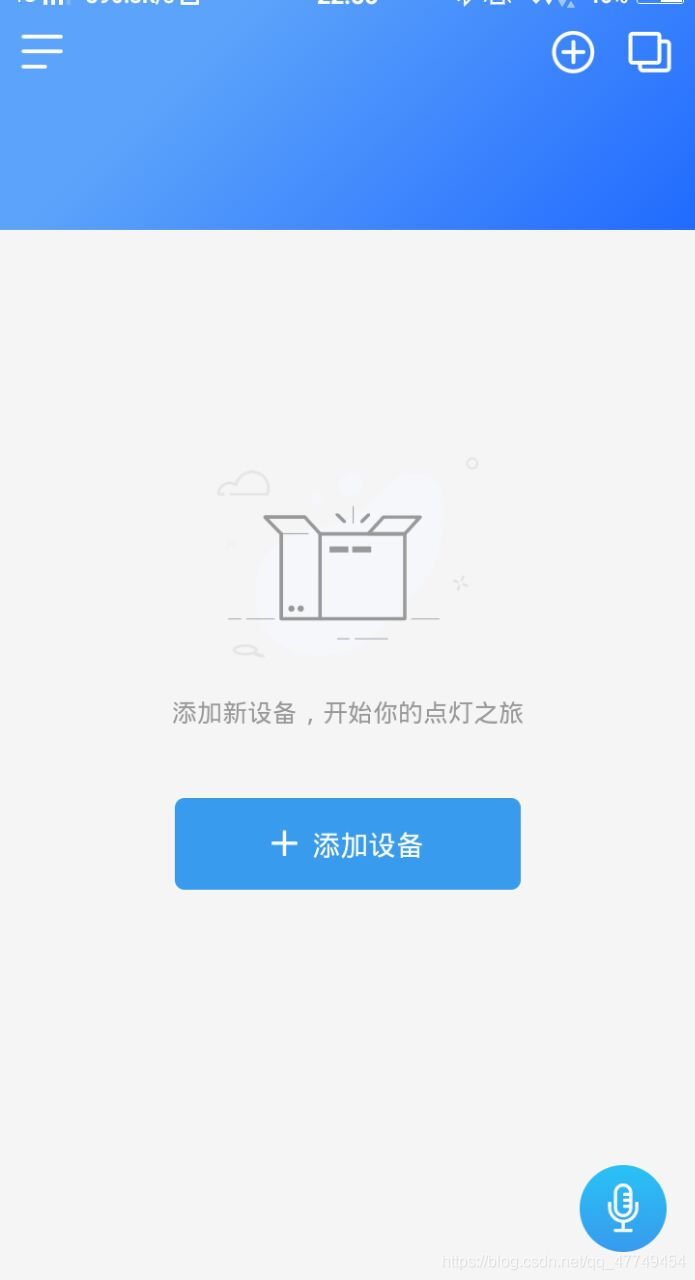

3、打开blinker

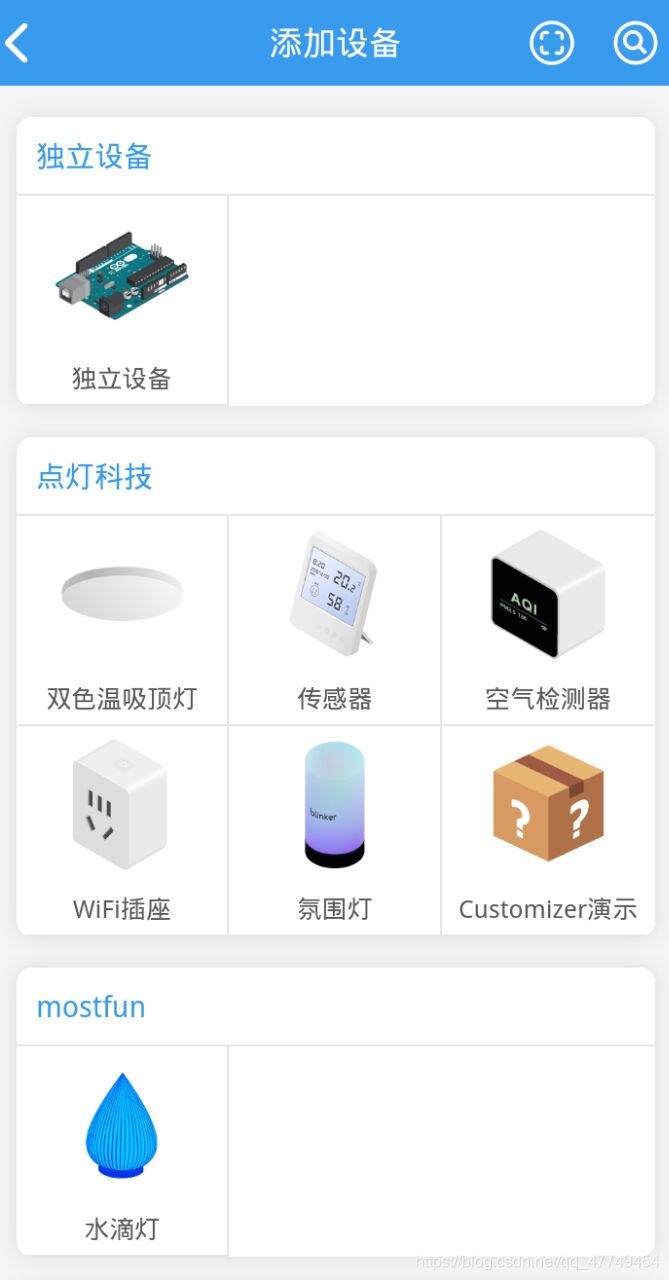

添加设备

选择独立设备

网络接入

选择阿里云

复制并保，返回我的设备

我们的桌面就会出现新的设备。点开新的设备,点开设置

更改设备的图标和名称

得到

打开米家---我的

打开平台设备添加绑定点灯科技

4、程序

在烧入程序之前不要忘记安装ESP8266的库文件，打开工具>管理库加载，

如果没有加载成功，就打开文件>首选项>附加开发板管理器网址>把这个网址输入进去http://arduino.esp8266.com/stable/package_esp8266com_index.json

再重新打开工具>管理库加载

管理库加载可能会非常慢，建议直接安装它的库文件包，百度网盘链接

链接： https://pan.baidu.com/s/1zICXwuZr1STxPNv0iSaj_g 提取码：8gy7

如果你没有安装Blinker的库文件可以从下链接获取

链接:https://pan.baidu.com/s/14PJVKJ63DfbeYuMbnGH8Lw?pwd=9j46 提取码:9j46

#define BLINKER_WIFI
#define BLINKER_MIOT_OUTLET
#include <Servo.h>

#define PIN_SERVO D0 //舵机信号线

Servo myservo;

#include <Blinker.h>

char auth[] = "   ";//点灯秘钥
char ssid[] = "   ";//无线网名称
char pswd[] = "   ";//无线网密码

bool oState = false;

void miotPowerState(const String & state)
{
    BLINKER_LOG("need set power state: ", state);
    myservo.attach(PIN_SERVO);

    if (state == BLINKER_CMD_ON) {
        myservo.write(29);//舵机正转度数
        delay(1000);

        BlinkerMIOT.powerState("on");
        BlinkerMIOT.print();

        oState = true;
    }
    else if (state == BLINKER_CMD_OFF) {
        myservo.write(-29);//舵机反转度数
        delay(1000);

        BlinkerMIOT.powerState("off");
        BlinkerMIOT.print();

        oState = false;
    }
}

void miotQuery(int32_t queryCode)
{
    BLINKER_LOG("MIOT Query codes: ", queryCode);

    switch (queryCode)
    {
        case BLINKER_CMD_QUERY_ALL_NUMBER :
            BLINKER_LOG("MIOT Query All");
            BlinkerMIOT.powerState(oState ? "on" : "off");
            BlinkerMIOT.print();
            break;
        case BLINKER_CMD_QUERY_POWERSTATE_NUMBER :
            BLINKER_LOG("MIOT Query Power State");
            BlinkerMIOT.powerState(oState ? "on" : "off");
            BlinkerMIOT.print();
            break;
        default :
            BlinkerMIOT.powerState(oState ? "on" : "off");
            BlinkerMIOT.print();
            break;
    }
}

void dataRead(const String & data)
{
    BLINKER_LOG("Blinker readString: ", data);

    Blinker.vibrate();

    uint32_t BlinkerTime = millis();

    Blinker.print("millis", BlinkerTime);
}

void setup()
{
    Serial.begin(115200);
    BLINKER_DEBUG.stream(Serial);

    pinMode(LED_BUILTIN, OUTPUT);
    digitalWrite(LED_BUILTIN, LOW);

    Blinker.begin(auth, ssid, pswd);
    Blinker.attachData(dataRead);

    BlinkerMIOT.attachPowerState(miotPowerState);
    BlinkerMIOT.attachQuery(miotQuery);
}

void loop()
{
    Blinker.run();
}

舵机的度数可以根据实际需要进行更改，网络必须要好手机的网络和小爱同学智能音箱的网络一致。
