STM32F103单片机USART/UART异步通信配置步骤

于 2024-05-21 21:10:44 发布
阅读量447 收藏 2
点赞数 10
文章标签： 单片机 stm32 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_73258343/article/details/139101365
版权

        所用的开发板是正点原子的开发板，以下是学习笔记。

                                                     CH340USB转串口原理图

        步骤：

        一：配置串口工作参数



UART_HandleTypeDef UART1_Handler; //UART句柄

//初始化IO 串口1
//bound:波特率
void uart_init(u32 bound)
{
	//UART 初始化设置
	UART1_Handler.Instance=USART1;					    //USART1
	UART1_Handler.Init.BaudRate=bound;				    //波特率
	UART1_Handler.Init.WordLength=UART_WORDLENGTH_8B;   //字长为8位数据格式
	UART1_Handler.Init.StopBits=UART_STOPBITS_1;	    //一个停止位
	UART1_Handler.Init.Parity=UART_PARITY_NONE;		    //无奇偶校验位
	UART1_Handler.Init.HwFlowCtl=UART_HWCONTROL_NONE;   //无硬件流控
	UART1_Handler.Init.Mode=UART_MODE_TX_RX;		    //收发模式
	HAL_UART_Init(&UART1_Handler);					    //HAL_UART_Init()会使能UART1

	HAL_UART_Receive_IT(&UART1_Handler, (u8 *)aRxBuffer, RXBUFFERSIZE);//该函数会开启接收中断：标志位UART_IT_RXNE，并且设置接收缓冲以及接收缓冲接收最大数据量

}

        二:串口底层初始化

        主要是对三个时钟（GPIOA、USART1、AFIO）和USART1中断的使能，以及对串口通信的两个收发引脚PA9和PA10进行配置。

//UART底层初始化，时钟使能，引脚配置，中断配置
//此函数会被HAL_UART_Init()调用
//huart:串口句柄

void HAL_UART_MspInit(UART_HandleTypeDef *huart)
{
    //GPIO端口设置
	GPIO_InitTypeDef GPIO_Initure;

	if(huart->Instance==USART1)//如果是串口1，进行串口1 MSP初始化
	{
		__HAL_RCC_GPIOA_CLK_ENABLE();			//使能GPIOA时钟
		__HAL_RCC_USART1_CLK_ENABLE();			//使能USART1时钟
		__HAL_RCC_AFIO_CLK_ENABLE();

		GPIO_Initure.Pin=GPIO_PIN_9;			//PA9
		GPIO_Initure.Mode=GPIO_MODE_AF_PP;		//复用推挽输出
		GPIO_Initure.Pull=GPIO_PULLUP;			//上拉
		GPIO_Initure.Speed=GPIO_SPEED_FREQ_HIGH;//高速
		HAL_GPIO_Init(GPIOA,&GPIO_Initure);	   	//初始化PA9

		GPIO_Initure.Pin=GPIO_PIN_10;			//PA10
		GPIO_Initure.Mode=GPIO_MODE_AF_INPUT;	//模式要设置为复用输入模式！
		HAL_GPIO_Init(GPIOA,&GPIO_Initure);	   	//初始化PA10

#if EN_USART1_RX
		HAL_NVIC_EnableIRQ(USART1_IRQn);				//使能USART1中断通道
		HAL_NVIC_SetPriority(USART1_IRQn,3,3);			//抢占优先级3，子优先级3
#endif
	}
}

        三：开启串口异步通信中断

 此函数可以放在第一步的uart_init（）函数中，作为初始化函数使用。

u8 aRxBuffer[RXBUFFERSIZE];//HAL库使用的串口接收缓冲

HAL_UART_Receive_IT(&UART1_Handler, (u8 *)aRxBuffer, RXBUFFERSIZE);//该函数会开启接收中断：标志位UART_IT_RXNE，并且设置接收缓冲以及接收缓冲接收最大数据量

        四：设置优先级，使能中断

        函数放在第二步的底层初始化函数HAL_UART_MspInit（）中

使能时钟

		__HAL_RCC_GPIOA_CLK_ENABLE();			//使能GPIOA时钟
		__HAL_RCC_USART1_CLK_ENABLE();			//使能USART1时钟
		__HAL_RCC_AFIO_CLK_ENABLE();            //使能AFIO时钟

使能中断和设置优先级

		HAL_NVIC_EnableIRQ(USART1_IRQn);				//使能USART1中断通道
		HAL_NVIC_SetPriority(USART1_IRQn,3,3);			//抢占优先级3，子优先级3

        五：编写中断服务函数

//串口1中断服务程序
void USART1_IRQHandler(void)
{
	u32 timeout=0;
#if SYSTEM_SUPPORT_OS	 	//使用OS
	OSIntEnter();
#endif

	HAL_UART_IRQHandler(&UART1_Handler);	//调用HAL库中断处理公用函数

	timeout=0;
    while (HAL_UART_GetState(&UART1_Handler) != HAL_UART_STATE_READY)//等待就绪
	{
	 timeout++;超时处理
     if(timeout>HAL_MAX_DELAY) break;

	}

	timeout=0;
	while(HAL_UART_Receive_IT(&UART1_Handler, (u8 *)aRxBuffer, RXBUFFERSIZE) != HAL_OK)//一次处理完成之后，重新开启中断并设置RxXferCount为1
	{
	 timeout++; //超时处理
	 if(timeout>HAL_MAX_DELAY) break;
	}
#if SYSTEM_SUPPORT_OS	 	//使用OS
	OSIntExit();
#endif
}

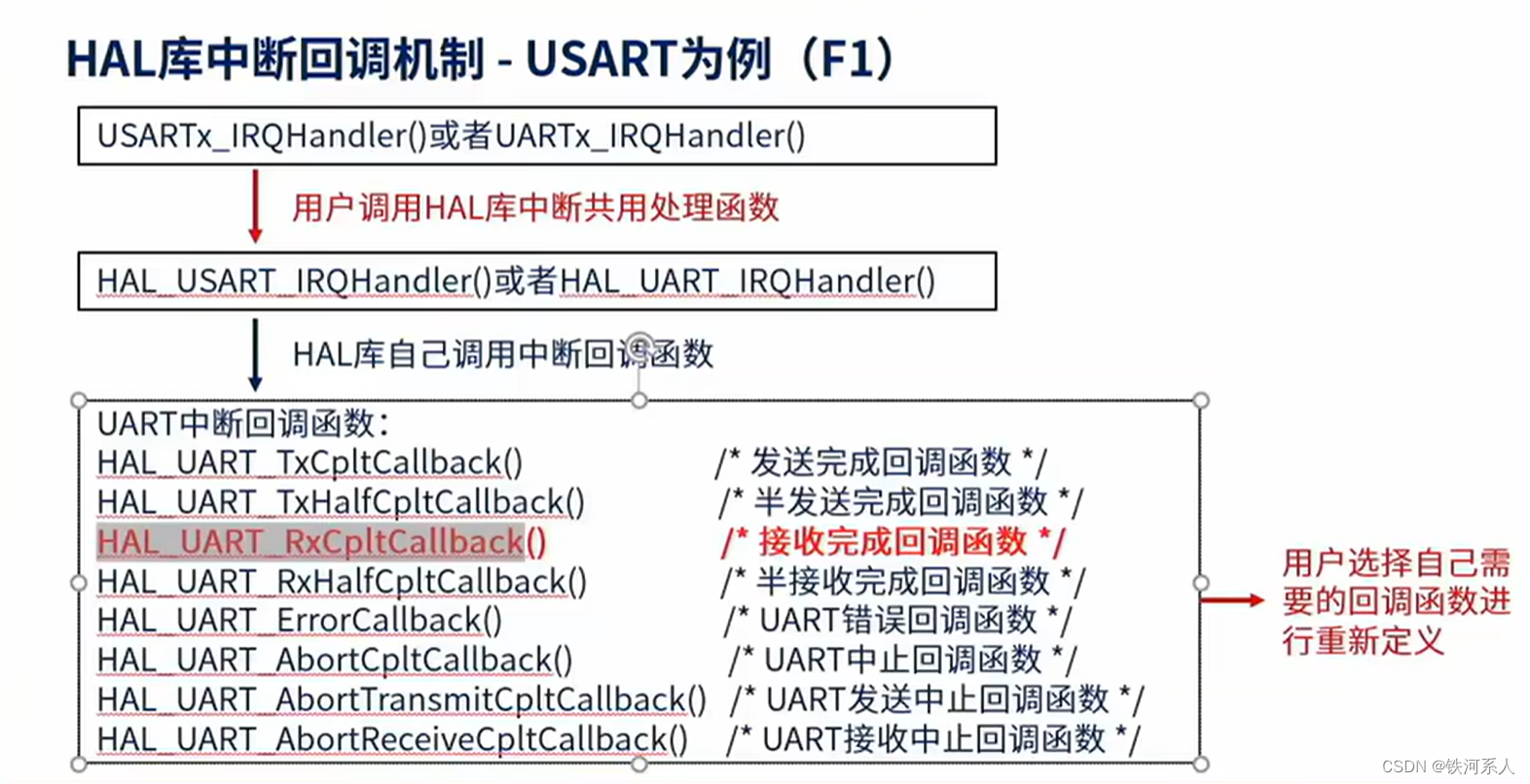

接收完成的回调函数：

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart->Instance==USART1)//如果是串口1
	{
		if((USART_RX_STA&0x8000)==0)//接收未完成
		{
			if(USART_RX_STA&0x4000)//接收到了0x0d
			{
				if(aRxBuffer[0]!=0x0a)USART_RX_STA=0;//接收错误,重新开始
				else USART_RX_STA|=0x8000;	//接收完成了
			}
			else //还没收到0X0D
			{
				if(aRxBuffer[0]==0x0d)USART_RX_STA|=0x4000;
				else
				{
					USART_RX_BUF[USART_RX_STA&0X3FFF]=aRxBuffer[0] ;
					USART_RX_STA++;
					if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0;//接收数据错误,重新开始接收
				}
			}
		}

	}
}

下面是完整的main.c和usart.c模块

main.c

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "key.h"


/***注意：本工程和教程中的新建工程3.3小节对应***/


int main(void)
{
	//u16 t;
	u16 len;
	u16 times = 0;
	delay_init(72);	    	 //延时函数初始化
	HAL_Init();                    	//初始化HAL库
    Stm32_Clock_Init(RCC_PLL_MUL9); //设置时钟,72M	uart_init(115200);	 //串口初始化为115200
 	LED_Init();			     //LED端口初始化
	KEY_Init();          //初始化与按键连接的硬件接口


    while (1)
    {
		if(USART_RX_STA&0x8000)//接收未完成的状态
		{
			len = USART_RX_STA&0x3fff;//接收的数据长度
			printf ("\r\n发送的是:\r\n");
			HAL_UART_Transmit(&UART1_Handler, (uint8_t *)USART_RX_BUF, len, 1000);	//发送接收到的数据
            while (__HAL_UART_GET_FLAG(&UART1_Handler, UART_FLAG_TC) != SET);		//等待发送结束
			printf("\r\n\r\n");
			USART_RX_STA=0;
		}
		else
		{
			times++;
			if(times%5000==0)
			{
				printf("\r\n串口实验训练");
				printf("正点原子开发板");
			}
			if(times%200==0)printf("请输入数据,以回车键结束\n");
			if(times%30==0)LED0=!LED0;//闪烁LED,提示系统正在运行.
			delay_ms(10);
		}
    }
}

usart.c

#include "sys.h"
#include "usart.h"
//
//如果使用ucos,则包括下面的头文件即可.
#if SYSTEM_SUPPORT_OS
#include "includes.h"					//ucos 使用
#endif


//
//加入以下代码,支持printf函数,而不需要选择use MicroLIB
#if 1
#pragma import(__use_no_semihosting)
//标准库需要的支持函数
struct __FILE
{
	int handle;

};

FILE __stdout;
//定义_sys_exit()以避免使用半主机模式
void _sys_exit(int x)
{
	x = x;
}
//重定义fputc函数
int fputc(int ch, FILE *f)
{
	while((USART1->SR&0X40)==0);//循环发送,直到发送完毕
    USART1->DR = (u8) ch;
	return ch;
}
#endif


#if EN_USART1_RX   //如果使能了接收
//串口1中断服务程序
//注意,读取USARTx->SR能避免莫名其妙的错误
u8 USART_RX_BUF[USART_REC_LEN];     //接收缓冲,最大USART_REC_LEN个字节.
//接收状态
//bit15，	接收完成标志
//bit14，	接收到0x0d
//bit13~0，	接收到的有效字节数目
u16 USART_RX_STA=0;       //接收状态标记

u8 aRxBuffer[RXBUFFERSIZE];//HAL库使用的串口接收缓冲
UART_HandleTypeDef UART1_Handler; //UART句柄

//初始化IO 串口1
//bound:波特率
void uart_init(u32 bound)
{
	//UART 初始化设置
	UART1_Handler.Instance=USART1;					    //USART1
	UART1_Handler.Init.BaudRate=bound;				    //波特率
	UART1_Handler.Init.WordLength=UART_WORDLENGTH_8B;   //字长为8位数据格式
	UART1_Handler.Init.StopBits=UART_STOPBITS_1;	    //一个停止位
	UART1_Handler.Init.Parity=UART_PARITY_NONE;		    //无奇偶校验位
	UART1_Handler.Init.HwFlowCtl=UART_HWCONTROL_NONE;   //无硬件流控
	UART1_Handler.Init.Mode=UART_MODE_TX_RX;		    //收发模式
	HAL_UART_Init(&UART1_Handler);					    //HAL_UART_Init()会使能UART1

	HAL_UART_Receive_IT(&UART1_Handler, (u8 *)aRxBuffer, RXBUFFERSIZE);//该函数会开启接收中断：标志位UART_IT_RXNE，并且设置接收缓冲以及接收缓冲接收最大数据量

}

//UART底层初始化，时钟使能，引脚配置，中断配置
//此函数会被HAL_UART_Init()调用
//huart:串口句柄

void HAL_UART_MspInit(UART_HandleTypeDef *huart)
{
    //GPIO端口设置
	GPIO_InitTypeDef GPIO_Initure;

	if(huart->Instance==USART1)//如果是串口1，进行串口1 MSP初始化
	{
		__HAL_RCC_GPIOA_CLK_ENABLE();			//使能GPIOA时钟
		__HAL_RCC_USART1_CLK_ENABLE();			//使能USART1时钟
		__HAL_RCC_AFIO_CLK_ENABLE();

		GPIO_Initure.Pin=GPIO_PIN_9;			//PA9
		GPIO_Initure.Mode=GPIO_MODE_AF_PP;		//复用推挽输出
		GPIO_Initure.Pull=GPIO_PULLUP;			//上拉
		GPIO_Initure.Speed=GPIO_SPEED_FREQ_HIGH;//高速
		HAL_GPIO_Init(GPIOA,&GPIO_Initure);	   	//初始化PA9

		GPIO_Initure.Pin=GPIO_PIN_10;			//PA10
		GPIO_Initure.Mode=GPIO_MODE_AF_INPUT;	//模式要设置为复用输入模式！
		HAL_GPIO_Init(GPIOA,&GPIO_Initure);	   	//初始化PA10

#if EN_USART1_RX
		HAL_NVIC_EnableIRQ(USART1_IRQn);				//使能USART1中断通道
		HAL_NVIC_SetPriority(USART1_IRQn,3,3);			//抢占优先级3，子优先级3
#endif
	}
}

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart->Instance==USART1)//如果是串口1
	{
		if((USART_RX_STA&0x8000)==0)//接收未完成
		{
			if(USART_RX_STA&0x4000)//接收到了0x0d
			{
				if(aRxBuffer[0]!=0x0a)USART_RX_STA=0;//接收错误,重新开始
				else USART_RX_STA|=0x8000;	//接收完成了
			}
			else //还没收到0X0D
			{
				if(aRxBuffer[0]==0x0d)USART_RX_STA|=0x4000;
				else
				{
					USART_RX_BUF[USART_RX_STA&0X3FFF]=aRxBuffer[0] ;
					USART_RX_STA++;
					if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0;//接收数据错误,重新开始接收
				}
			}
		}

	}
}

//串口1中断服务程序
void USART1_IRQHandler(void)
{
	u32 timeout=0;
#if SYSTEM_SUPPORT_OS	 	//使用OS
	OSIntEnter();
#endif

	HAL_UART_IRQHandler(&UART1_Handler);	//调用HAL库中断处理公用函数

	timeout=0;
    while (HAL_UART_GetState(&UART1_Handler) != HAL_UART_STATE_READY)//等待就绪
	{
	 timeout++;超时处理
     if(timeout>HAL_MAX_DELAY) break;

	}

	timeout=0;
	while(HAL_UART_Receive_IT(&UART1_Handler, (u8 *)aRxBuffer, RXBUFFERSIZE) != HAL_OK)//一次处理完成之后，重新开启中断并设置RxXferCount为1
	{
	 timeout++; //超时处理
	 if(timeout>HAL_MAX_DELAY) break;
	}
#if SYSTEM_SUPPORT_OS	 	//使用OS
	OSIntExit();
#endif
}
#endif

/*下面代码我们直接把中断控制逻辑写在中断服务函数内部。*/

//串口1中断服务程序
//void USART1_IRQHandler(void)
//{
//	u8 Res;
//	HAL_StatusTypeDef err;
//#if SYSTEM_SUPPORT_OS	 	//使用OS
//	OSIntEnter();
//#endif
//	if((__HAL_UART_GET_FLAG(&UART1_Handler,UART_FLAG_RXNE)!=RESET))  //接收中断(接收到的数据必须是0x0d 0x0a结尾)
//	{
//		Res=USART1->DR;
//		if((USART_RX_STA&0x8000)==0)//接收未完成
//		{
//			if(USART_RX_STA&0x4000)//接收到了0x0d
//			{
//				if(Res!=0x0a)USART_RX_STA=0;//接收错误,重新开始
//				else USART_RX_STA|=0x8000;	//接收完成了
//			}
//			else //还没收到0X0D
//			{
//				if(Res==0x0d)USART_RX_STA|=0x4000;
//				else
//				{
//					USART_RX_BUF[USART_RX_STA&0X3FFF]=Res ;
//					USART_RX_STA++;
//					if(USART_RX_STA>(USART_REC_LEN-1))USART_RX_STA=0;//接收数据错误,重新开始接收
//				}
//			}
//		}
//	}
//	HAL_UART_IRQHandler(&UART1_Handler);
//#if SYSTEM_SUPPORT_OS	 	//使用OS
//	OSIntExit();
//#endif
//}
//#endif
