摄像头模组CCM简介

一、介绍

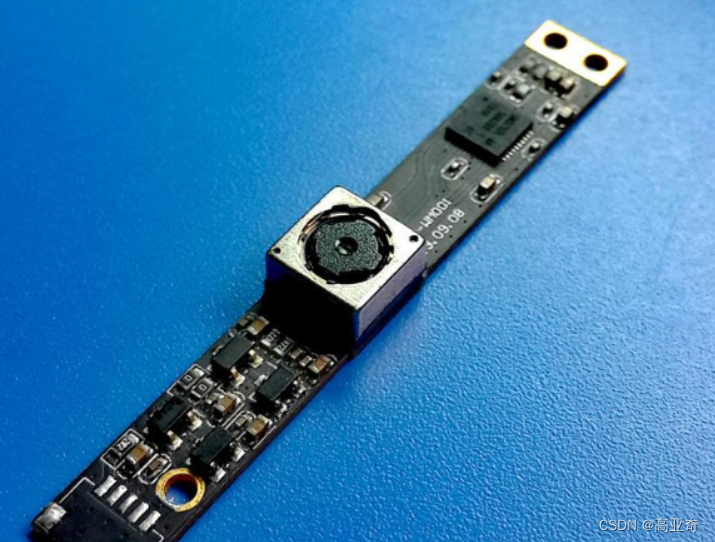

摄像头模组，全称Camera Compact Module，简写为CCM。CCM 包含几大件： 镜头(lens)、音圈马达(VCM)、传感器（sensor）、软板（FPC）、图像处理芯片（DSP）。

工作原理：物体通过镜头（lens）聚集的光,通过CMOS或CCD集成电路，把光信号转换成电信号，再经过内部图像处理器（ISP）转换成数字图像信号输出到数字信号处理器（DSP）加工处理，转换成标准的GRB、YUV等格式图像信号。

摄像头模组主要由以下几个部分组成：

镜头(Lens)：将光线汇聚到图像传感器上。
音圈马达(VCM)：完成摄像头的自动对焦。
红外滤光片(IR-cut Filter)：滤除人眼的非可见光。
图像传感器(Sensor)：将光信号转换成电信号。
柔性印制电路板(FPCB)：将摄像头模组与主处理器连接起来，并进行数据传输。

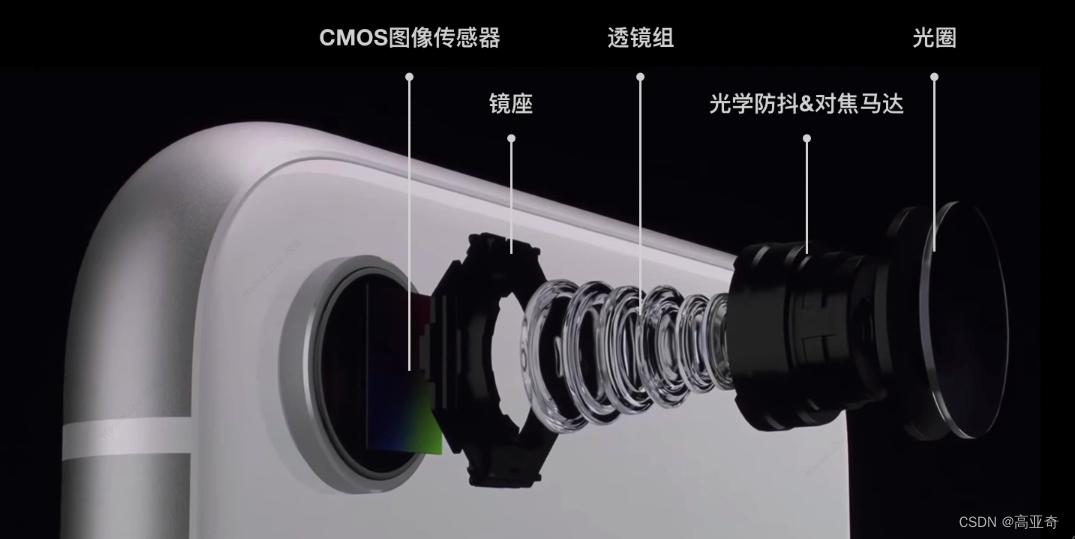

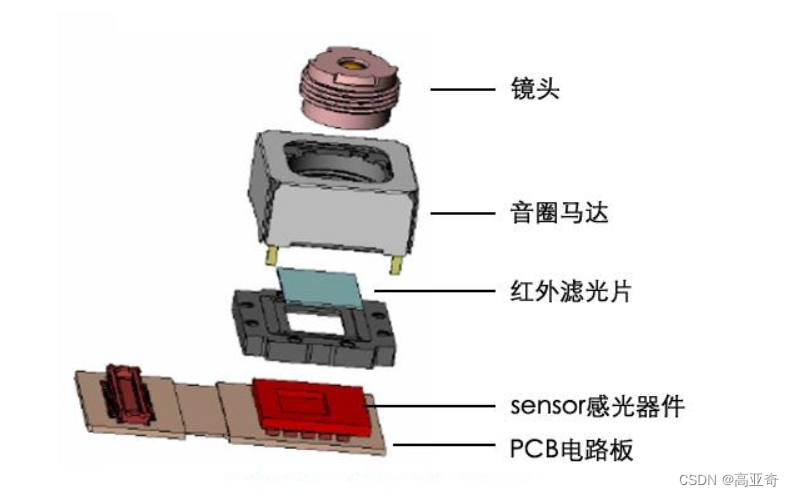

下图是一个常见的手机摄像头模组的几个核心部件的结构。

​

​

​

手机相机镜头的硬件构成图

二、组成

1. 镜头

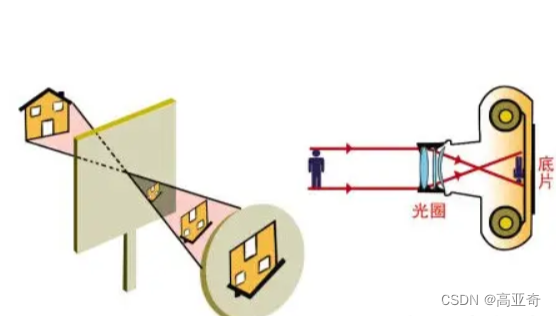

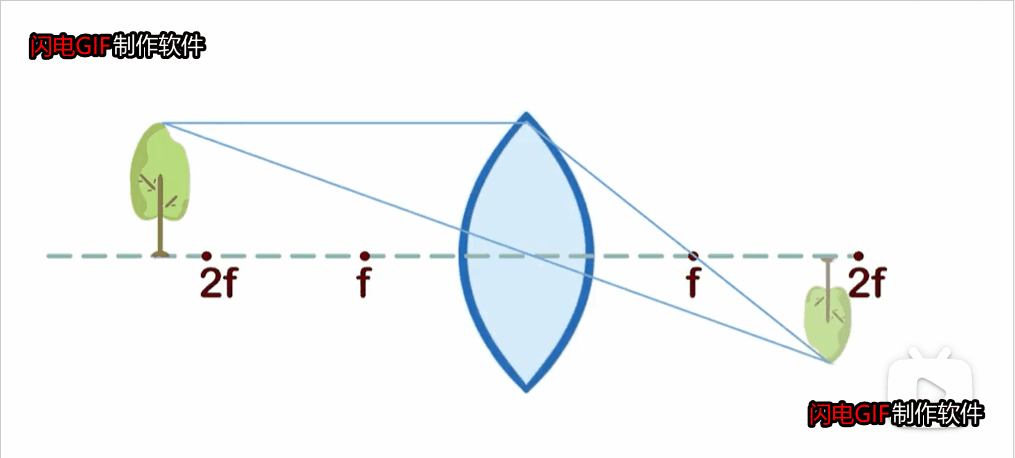

镜头(Lens)的主要作用就是将外界采集的光线汇聚到图像传感器上，其原理就是小孔成像，搭配不同的透镜，使光线聚焦到镜头底部的感光芯片上(也就是sensor上)，形成图像。

​

现代镜头一般都由几片透镜一起组成，以实现更复杂的成像效果。透镜分为玻璃(Glass)材质和塑料(Plastic)材质，譬如2G2P就表示这组镜头由两片玻璃透镜和两片塑料透镜构组成，一般玻璃镜头的成像效果更好，价格也更昂贵一些。

​

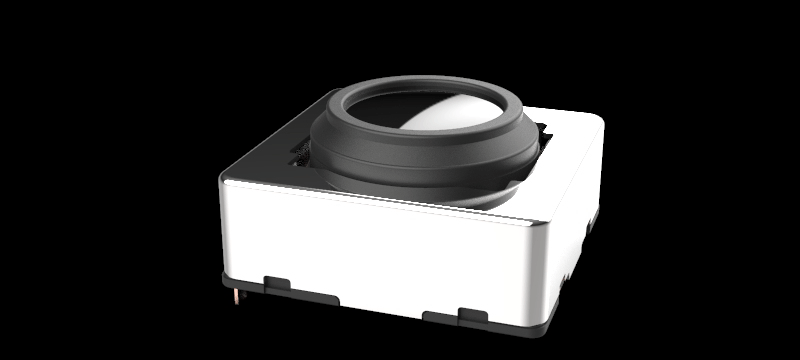

2. VCM（Voice Coil Motor）音圈马达

全称Voice Coil Montor，电子学里面的音圈电机，是马达的一种。因为原理和扬声器类似，所以叫音圈电机，具有高频响、高精度的特点。其主要原理是在一个永久磁场内，通过改变马达内线圈的直流电流大小，来控制弹簧片的拉伸位置，从而带动上下运动。手机摄像头广泛的使用VCM实现自动对焦功能，通过VCM可以调节镜头的位置，呈现清晰的图像。
在一个永久磁场内放置一个线圈，线圈通电后会产生磁场（安培定则），从而与外围的永久磁铁产生引力或斥力，导致线圈受力移动。如果把镜头安置在线圈上，则可以通过改变电流大小线圈带动镜头前后运动，从而控制镜头的位置，完成对焦的功能。

VCM通常搭配VCM Driver IC(VCM驱动芯片)、AF(Auto Focus，自动对焦)算法一起使用。首先，Sensor采集的图像输入到ISP中，由ISP中的AF算法计算当前图像的焦点步数，并通过I2C传输给Driver IC，Driver IC据此计算出移动线圈到该位置所需要的电流大小，从而精确的控制镜头的行为，达到自动对焦的效果。当然，该方法也可以实现光学防抖(Optical Image Stabilizer，OIS)的效果，其原理是相同的。

​

​

​

VCM性能指标

​ VCM的性能主要是看电流和行程距离的比值。从启动电流开始，电流上升要和所能驱动的行程距离成比例，所需要上升电流越小，精度越高，同时还看最大耗电量，最大功率，尺寸大小。
VCM分类

从结构上大致可分三类： （1）弹片式结构 ；（2）滚珠式结构； （3）摩擦式结构。

从功能上大致分为五类： （1）Open loop开马达; （2）Close loop闭环马达 ；（3）Alternate中置马达 ；（4）OIS光学防抖马达（分平移式、移轴式、记忆金属式等）；（5） OIS+Close loop六轴马达 。

AF原理

​ 进入自动调焦模式后，Driver从0到最大值，使得镜头从原地移动到最大位移处，此时sensor成像面自动拍摄图片并保存到DSP内，DSP通过这些图片，计算每一副图片的MTF（Modulation transfer function）值，从而在这条MTF曲线中找到最大值，并通过算法，得到这个点对应的电流大小，再一次指示Driver提供给音圈这个电流，而使镜头稳定在这个成像面，使得达到自动变焦。

变焦和对焦

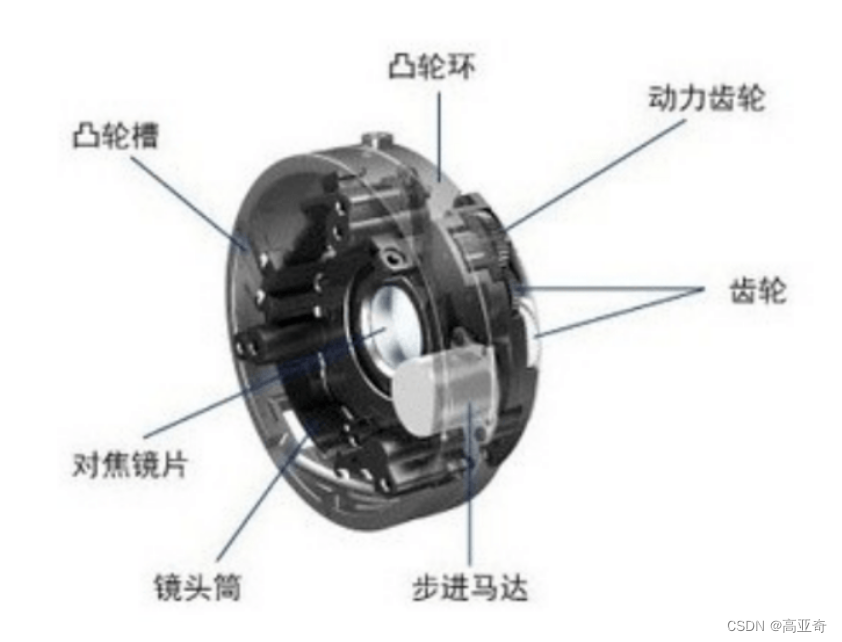

A:实现光学变焦采用变焦马达（ZOOM）

通过移动镜头内部的镜片来改变焦点的位置，改变镜头焦距的长短，并改变镜头的视角大小，从而实现影响的放大与缩小。

B:实现自动对焦采用对焦马达（AF）

过微距离移动整个镜头(而不是镜头内的镜片)的位置,控制镜头焦距的长短,而实现影像 的清晰.手机中常用的方法。

光学对焦和光学变焦是不同的概念:

光学变焦是通过移动镜头内部镜片的相对位置来改变焦点的位置，改变镜头焦距的长短，并改变镜头的视角大小，从而实现影像的放大与缩小；

光学对焦是实际上是调整整个镜头的位置(而不是镜头内的镜片)的位置，来控制像距，从而使成像最清晰。

3. 红外滤光片

红外滤光片(IR-cut Filter)的作用就是滤除红外光。人眼和电子感光器件能感受到的光的波长范围不同，电子感光器件感受到的光波长范围远大于人类，因此，要滤除掉人眼无法感受到的光线，以防止它们造成偏色、波纹现象，提高色彩还原度。这会对后续的ISP tuning工作造成很大影响。

IR-cut滤光片分为普通IR和蓝玻璃IR两大类，前者将红外光和紫外光反射掉，是其不进入Sensor，后者将红外光和紫外光吸收掉，使其不进入Sensor。前者容易使红外光产生多次反射，从而造成光晕现象(Shading)，使最终成像效果产生较大的色差。后者虽然没有此问题，效果更好，但成本也是前者的十倍。

4. 图像传感器(Image Sensor)

图像传感器(Image Sensor)是整个模组中的核心部件，也是本次介绍的重点，它是一种半导体芯片，其表面由几十万到几百万个光电二极管，这些光电二极管受到光照时会产生电荷，从而将将镜头采集到的光信号转换成电信号。因此，如果说Lens的作用相当于人眼球的晶状体，那么Sensor的作用就类似视网膜，Sensor上的感光二极管就是视网膜上的视觉细胞。

Sensor主要用于将收集到的外界光信号转换成电信号，供后续电子系统进行处理和存储。Sensor的感光单元，也就是每个像素单元，会排列成像素阵列，上面分布着感光二极管。这些二极管会在受到外界的光刺激后，会根据光照强度产生不同强弱的电信号，再经过内部的A/D转换离散成数字信号。

​

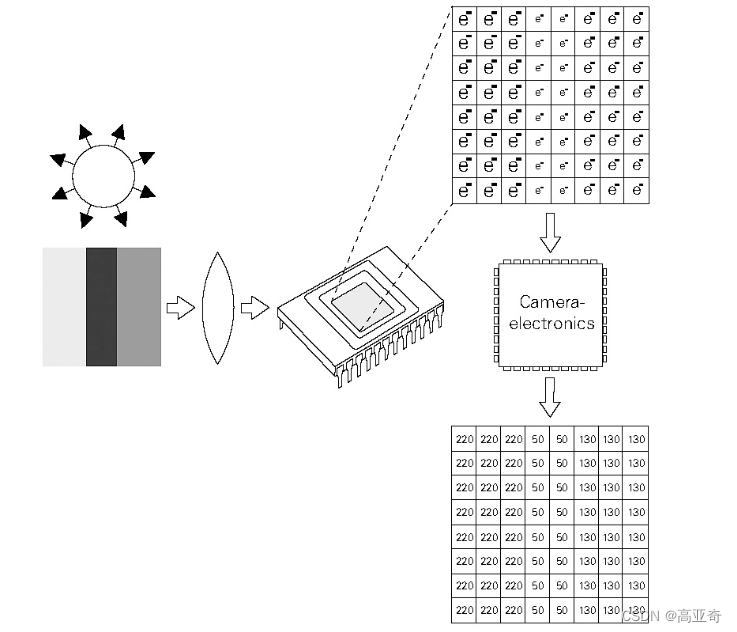

光电二极管可以粗略地看成一个电容，受到的关照越强，则同一时间内积压在电容上的电荷越多，产生的电压就越大。如果将电容两端的电压通过A/D转换成数字信号，可以得到一个数字化后的值，所有的像素组合在一起可以得到一张灰度图。光照越强，这个数值越大，则像素越靠近白色；光照越弱，这个数值越小，则像素越靠近黑色。这与我们平常的认知也是一致的。

根据感光二极管种类的不同，可以将市面上广泛使用的Sensor分为CCD Sensor和CMOS Sensor两类。CCD是Charge Coupled Device，即电荷耦合器件；CMOS是Complementary Metal Oxide Semicondutor，即互补金属氧化物半导体。两种半导体的具体感光原理不是本文的重点探讨内容，不再详述。目前，CMOS Sensor由于功率更小、处理速度更快、制造成本更低的优势，基本上已经顶替了过去的CCD Sensor的地位，尤其是在手机和移动设备领域基本上已经一统江湖了。不过CCD Sensor的优势是在弱光条件下表现更良好，不会像CMOS一样受到数字噪声的影响，不会那么依赖ISP的去噪工作。

Image sensor（图像传感器）是一种半导体芯片，其表面有几百万到几千万个光电二极管，光电二极管受到光照就会产生电荷，将光线转换成电信号。其功能类似于人的眼睛，因此sensor性能的好坏将直接影响到camera的性能。

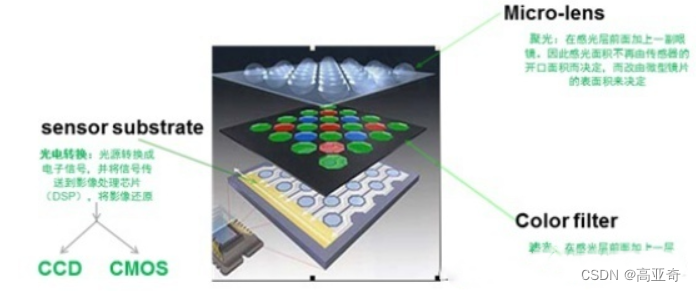

4.1 Sensor结构

​

4.2分类

感光原件：CCD、CMOS(PPS和APS)

不同工艺：前照式FSI、背照式BSI、堆栈式

4.3 指标

1.像素

​ 传感器上有许多感光单元，它们可以将光线转换成电荷，从而形成对应于景物的电子图像。而在传感器中，每一个感光单元对应一个像素（Pixels），像素越多，代表着它能够感测到更多的物体细节，从而图像就越清晰，像素越高，意味着成像效果越清晰。摄像机分辨率的乘积就是像素值，例如：1280×960=1228800

2.靶面尺寸

​ 图像传感器感光部分的大小，一般用英寸来表示。和电视机一样，通常这个数据指的是这个图像传感器的对角线长度，如 常见的有1/3英寸，靶面越大，意味着通光量越好，而靶面越小则比较容易获得更大的景深。

3.感光度

​ 即是通过CCD或CMOS以及相关的电子线路感应入射光线的强弱。感光度越高，感光面对光的敏感度就越强，快门速度就越高，这在拍摄运动车辆，夜间监控的时候尤其显得重要。

4.电子快门

​ 是比照照相机的机械快门功能提出的一个术语。其控制图像传感器的感光时间，由于图像传感器的感光值就是信号电荷的积累，感光越长，信号电荷积累时间也越长，输出信号电流的幅值也越大。电子快门越快，感光度越低，适合在强光下拍摄。

5.帧率

​ 既指单位时间所记录或者播放的图片的数量。连续播放一系列图片就会产生动画效果，根据人类的视觉系统，当图片的播放速度大于15幅/秒（即15帧）的时候， 人眼就基本看不出来图片的跳跃；在达到24幅/s——30幅/s（即24帧到30帧）之间时就已经基本觉察不到闪烁现象了。

​ 每秒的帧数（fps）或者说帧率表示图形传感器在处理场时每秒钟能够更新的次数。高的帧率可以得到更流畅、更逼真的视觉体验。

6.信噪比

​ 是信号电压对于噪声电压的比值，信噪比的单位用dB来表示。一般摄像机给出的信噪比值均是AGC（自动增益控制）关闭时的值，因为当AGC接通时，会对小信号进行提升，使得噪声电平也相应提高。

​ 信噪比的典型值为45——55dB，若为50dB，则图像有少量噪声，但图像质量良好；若为60dB，则图像质量优良，不出现噪声，信噪比越大说明对噪声的控制越好。这个参数关系的图像中噪点的数量，信噪比越高，给人感觉画面越干净，夜视的画面中点状的噪点就越少。

4.4 ISP

4.4.1 RAW DATA数据

Sensor 将从 lens 上传导过来的光线转换为电信号， 再通过内部的 AD 转换为数字信号。 由于 Sensor 的每个 pixel 只能感光 R 光或者 B 光或者 G 光， 因此每个像素此时存贮的是单色的， 我们称之为 RAW DATA 数据。 要想将每个像素的 RAW DATA 数据还原成三基色，就需要 ISP 来处理。

4.4.2 ISP 处理

ISP（图像信号处理） 主要完成数字图像的处理工作，把 sensor 采集到的原始数据转换为算法支持的格式。

具体的流程：
1、外部光线穿过 lens 后， 经过 color filter 滤波后照射到 Sensor 面上；
2、Sensor 将从 lens 上传导过来的光线转换为电信号，再通过内部的 AD 转换为数字信号。
3.1、如果 Sensor 没有集成 ISP，直接通过传输线进行基带传输 （基带就是基本频带，具体见《通信原理》；另一种就是方式调制传输），此时的数据格式是 RAW DATA。
3.2、如果集成 了 ISP， RAW DATA 数据经过 AWB（自动白平衡）、 则 color matrix、 lens shading、 gamma、 sharpness、 AE（自动曝光控制）和 de-noise （降噪）处理，后输出 YUV 或者 RGB 格式的数据。

4.4.3《通信原理》——基带

基带英文全称Baseband，也可以翻译为“信源”（信息源，也称发终端）发出的没有经过调制（进行频谱搬移和变换）的原始电信号所固有的频带（频率带宽），称为基本频带，简称基带。 基带和频带相对应，频带：对基带信号调制前所占用的频率带宽（一个信号所占有的从最低的频率到最高的频率之差)。

5 、DSP

​ 数字信号处理器DSP(DIGITAL SIGNAL PROCESSING)功能：主要是通过一系列复杂的数学算法运算，对数字图像信号参数进行优化处理，并把处理后的信号通过USB等接口传到PC等设备

DSP和ISP区别

名词解释：

ISP 是Image Signal Processor 的简称，也就是图像信号处理器。

DSP是Digital Signal Processor 的缩写，也就是数字信号处理器。

功能解释：

ISP一般用来处理Image Sensor（图像传感器）的输出数据，如做AEC（自动曝光控制）、AGC（自动增益控制）、AWB（自动白平衡）、色彩校正、Lens Shading、Gamma 校正、祛除坏点、Auto Black Level、Auto White Level 等等功能的处理。（具体在：https://blog.csdn.net/djfjkj52/article/details/115324741 进行讲解“摄像头自动曝光，自动对焦，自动白平衡，ISP，图像处理及色彩模型，色彩空间”）

DSP功能就比较多了，它可以做些拍照以及回显（JPEG的编解码）、录像以及回放（Video 的编解码）、H.264的编解码、还有很多其他方面的处理，总之是处理数字信号了。

6. 柔性印制电路板

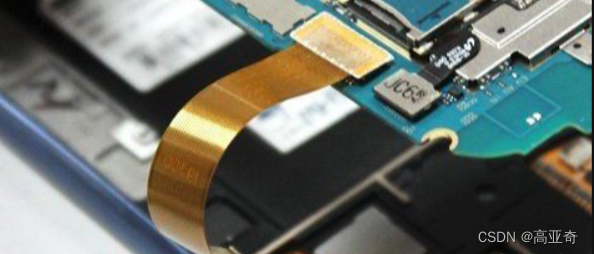

柔性印制电路板(Flexible Printed Circuit Board，FPCB)的主要作用是将组件与主处理器连接起来，同时完成Sensor与主处理器之间的原始数据传输功能。

​

​

7. 手机相机的成像过程

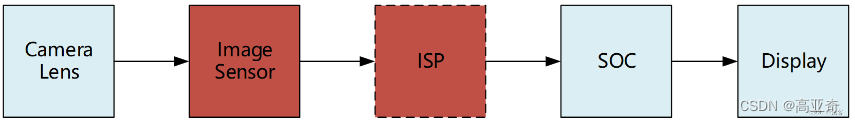

手机相机的链路

先来整体看一下手机相机的链路，总共有5步，本篇文章会针对前3部分(硬件部分)进行讲解 :

Camera Lens : 手机相机镜头，光线通过透镜，到达COMS图像传感器
Image Sensor : CMOS图像传感器会将光信号转化为电信号，再通过内部的ADC转化为数字信号
ISP : 数字信号会传输给ISP进行处理，主要进行矫正、白平衡、曝光控制等
SOC : 这一步就在应用层了(比如App)，通过CPU和GPU对图像数据进行后处理，比如添加滤镜等操作
Display : 最终将图像数据显示到屏幕上

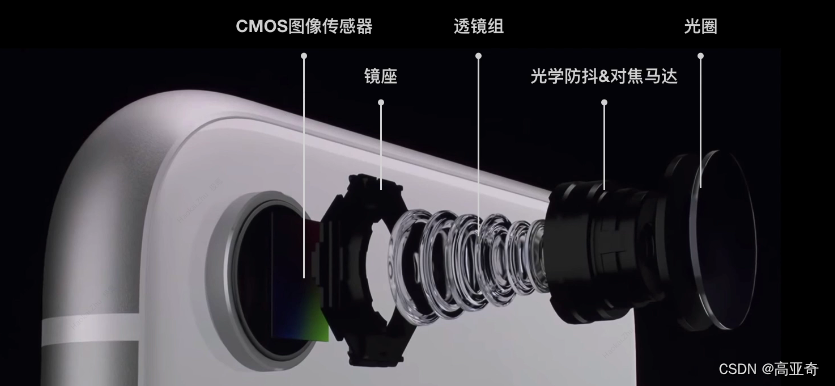

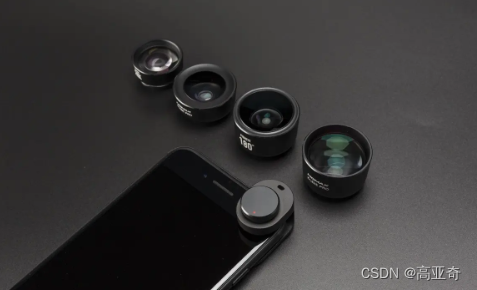

Camera Lens手机镜头示意图：
