单片机设计基于单片机的无线温度采集报警系统设计

一、研究的主要内容

  随工农业现代化技术的不断发展，温度作为其中重要的角色，越来越引起人们的注意，而温度如果有一定的偏差，就会影响工农业在生产时产品的质量，且人们也不能一直盯着温度测量仪器。而本次论文所做的系统就是有关温度采集和报警的。
此次设计介绍了有关无线温度采集报警系统的现状，因为工业上需要的温度多变性和农业需要温度的稳定性，设计了这个系统，这个系统能将温度进行无线传输并显示报警。
本次论文设计了温度采集报警系统。所需要的核心芯片是STM32F103系列的单片机。硬件模块包括无线收发模块，显示模块，温度采集模块，报警模块和电源模块，软件部分主要分为主程序设计，从机程序设计等。
本次设计的系统是将传感器采集的温度数据进行处理，经过无线传输传输数据，然后显示报警，而且报警也在一定区域内，这个区域可以进行微调，只要不在这个区域内就鸣叫，有效解决了有线传输时候的繁杂，不用许多数据线。
本次设计拿温度作为目标，运用了关于无线通信的理论，而在温度采集并实现报警后，进行调制，可以为工农业产品的质量打下一个良好的基础。

二、系统硬件电路设计

  

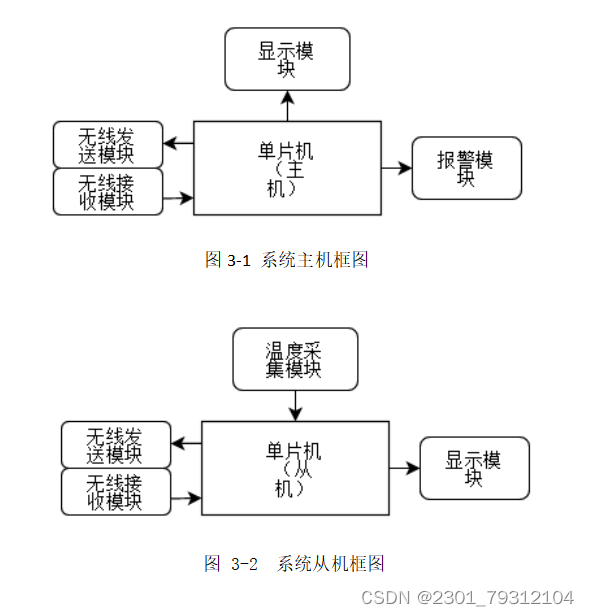

系统包括主机和从机，主机拥有无线发送模块，无线接收模块，显示模块和报警模块；从机拥有温度采集模块，无线发送模块，无线接收模块和显示模块，具体系统框图如3-1,3-2所示；

由上面的框图能知道，DS18B20在从机采集温度数据时发挥着主要角色。显示在OLED上后，通过nRF24L01无线传输模块传输数据。主机接收到从机发送的数据后，在OLED上显示数据，这样可以判断报警模块在不在运行。
接下来，详细介绍了系统的各个模块。

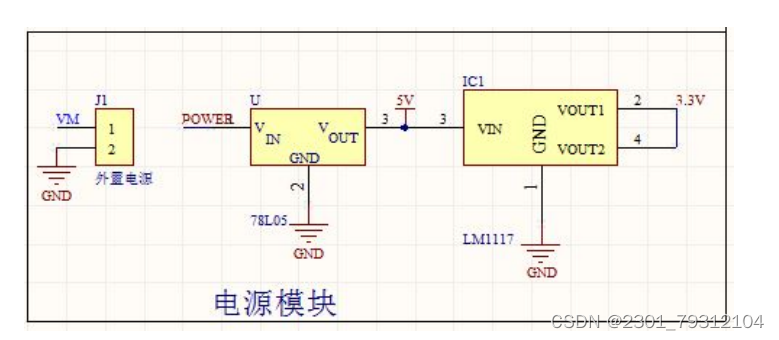

三、电源模块

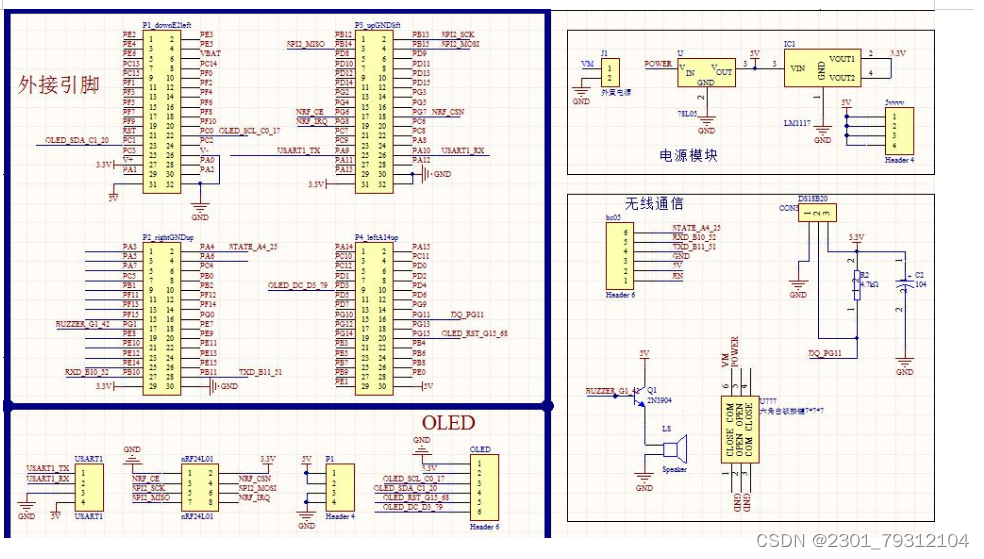

四、原理图

五、 文章目录

目 录

摘要…………………………………………………………Ⅰ
Abstract…………………………………………………………Ⅱ
1绪论……………………………………………………………… 1
2系统总体设计……………………………………………………4
2.1电路总体设计…………………………………………2
2.2电路总原理图………………………………………………2
3系统各部分硬件电路……………………………………………4
3.1显示电路………………………………………………………2
3.2单片机的接口电路……………………………2
4软件部分设计……………………………………………………4
4.1主程序流程图…………………………………………………2
4.2各子程序流程图………………………………………………2
5系统测试…………………………………………………………4
5.1系统测试………………………………………………………2
5.2测试结果………………………………………………………2
6结论………………………………………………………………60
参考文献………………………………………………………… 61
致谢………………………………………………………………62
附录………………………………………………………………62
