Y5-47N04离心锅炉引风机设计

摘 要

Y5-47NO4离心锅炉引风机为其中Y5-47NO4的Y代表是引风机，5-47是基本型号，NO4是机号就是直径为400毫米的5-47号引风机，而其中的离心指的是引风机的叶轮是离心式叶轮，而Y5-47NO4离心锅炉引风机的性能的作用和引风机是一致的：都是依靠输入的机械能来对气体做功，另机械能转化为气体的流动能量，引风机从炉膛内抽风，使得炉膛内成为负压，外部新鲜空气进入炉膛（有些靠鼓风机吹入），以加快炉膛内的燃料燃烧它是一种从动的流体机械[1]。它的主要作用就是和鼓风机一起平衡锅炉内的压强，鼓风机加压吸气，流量相比少，但压强高，压力大，而引风机流量大，却对压强没有要求，压力小。
本次设计内容为对Y5-47NO4离心锅炉引风机的设计，它适用于各种染质锅炉，而且其最高全压效率达85%的离心锅炉引风机，它是一种从动的流体机械可制成左右两种旋转模式。引风机大体由风机由叶轮、机壳、进风口、传动部、调节风让等部分组成，本次设计主要是对迎风及整体在体积减小的情况下对结构整体进行优化设计。根据锅炉所需流量与所需风压来对对叶轮的尺寸在变小的基础上如何进行设计，将原来的普通的带传动改为V带传动来进行设计优化。

关键词：Y5-47NO4离心锅炉引风机；流体机械；叶轮；V带；

1 设计方案

1.1 电动机的选择

表3-1 Y5-47锅炉引风机性能参数表

如上表所示为本次Y5-47锅炉引风机性能参数可选用本次设计电机，本次设计的Y5-47N04型号离心引风机机号选择为4C压强要求800pa以上，流量要求3000m3/h左右，选用Y100L-2型号电机作为本次设计的电机。

2 传动设计

机械的传动方式有很多种，其中最常见的就是带传动、齿轮传动以及链传动，带传动是一种以单条带传动的方式。其具有传动平稳、结构简单、价格低廉和抗震等特点。犹豫期只需要一根皮带这么廉价的传动方式，而且加工方式简单，安装速度快，所以本次设计采用皮带传动。
本次皮带传动选择V带传动，因为本次引风机需要较大的传动比又因内部空间较小所以选择结构紧凑的V带，并且V带传动是优于普通的带传动的的标准化也易于制造。
（1）选择V带带型
现在已知电机型号的功率P=3KW，转速n=2900r/min。工作时长不大于8h。根据已知的电动机参数，对离心锅炉引风机的传动进行设计。
确定计算功率：
根据传动功率P和带的工作条件来确定功率PCa的数值

式中： PCa----功率：kW；
KA ----系数；
P ----传动所需的额定功率；
选择V带带型及工况系数：

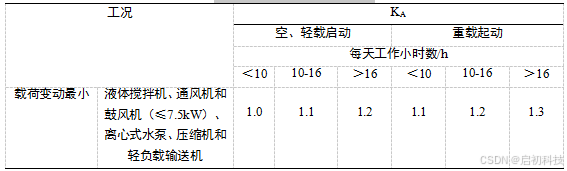

表3-2 V带设计工况系数KA

3 叶轮强度校核

3.1 叶片强度计算

由于本设计中叶片为圆形叶片，这种叶片的径向尺寸大于轴向尺寸，所以在计算叶片强度时，会取圆形叶片上的一个窄条，根据参考文献[22]图5-48得如下图4.1，将这个小窄条看作是承受均布载荷的梁，叶片重心近似假设在叶片工作面的O点上。死脑袋超级阿婆女1改局批准你店铺via牛爱就是产品多

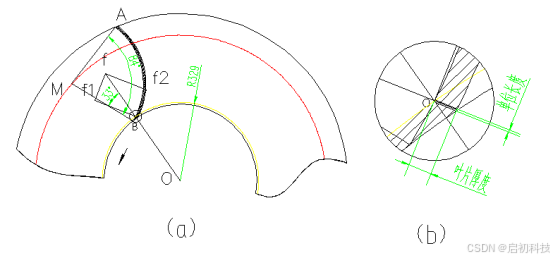

图4.1 圆弧窄叶片的离心力及其分力图

4 三维建模

4.1 传动系统建模

根据3.2的计算，我们得到带轮相关的一系列参数，现根据这些数据使用UG进行三维建模，首先UG的建模环境下，使用草图命令，作出如图5.1所示的小带轮草图。

图5.1 V带轮草图示意图
我们已经建立小带轮的草图，对草图进行旋转命令操作，我们能够得到一个回转体，为本次建模小带轮的基本轮廓，具体如图5.2所示

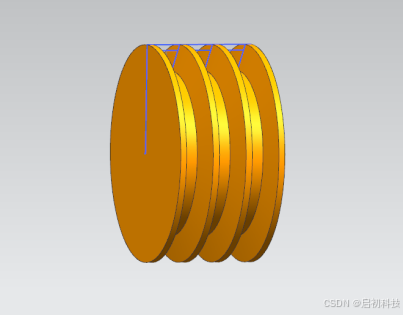

图5.2 V带轮草图回转图

4.2 叶轮整体建模

4.2.1 叶轮的初步介绍

叶轮既指装有叶片的轮盘，是引风机的组成部分。叶轮可以根据形状以及开闭合情况进行分类。根据开闭合情况可分为：（1）闭式；（2）前半开式；（3）后半开式；（4）开式。根据形状可分为：离心式叶轮类与前向叶轮类，本次设计的引风机所采用的就是离心式叶轮。离心通风机叶轮的叶片形状有单板型、圆弧型和机翼型等几种。本次设计改良采用机翼型叶片，其具有良好的空气动力学特性，效率高、强度好、刚度大。其缺点是，制造工艺复杂，并且当输送含尘浓度高的气体时，叶片容易磨损，叶片磨穿后，杂质进入叶片内部，使叶轮失去平衡而产生振动。
在整个工做过程中叶轮是唯一的做工部件，他将给流过的气体一个离心力，让气体在蜗牛壳中进行离心运动，由之前对叶片的强度计算可知，叶片采用16Mn材料制作起着抗腐蚀，抗风化的作用。
5.3.1 叶轮的三维建模
叶轮建模的第一是关于轮盘的建模，首先在原点建立高10mm的圆柱，然后对其进行6mm的边倒圆，以圆柱的中心做一个草图，画出大致轮廓，具体如图5.7所示。

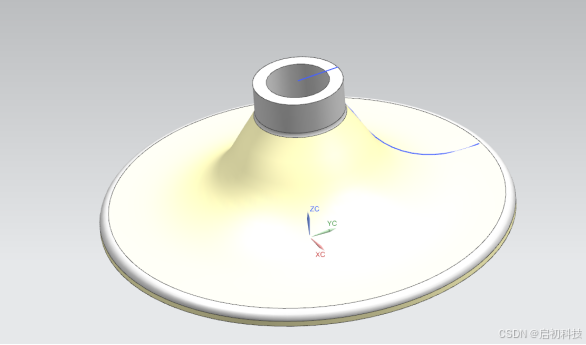

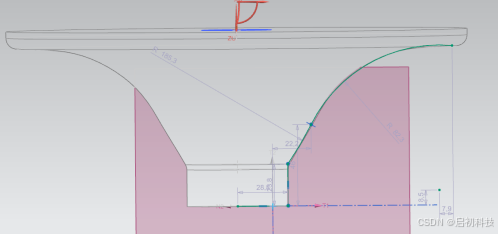

图5.7轮盘草图
之后我们选择旋转命令，角度选择360°以圆柱的轴线为矢量进行旋转。由此会得到一个回转体，对其圆心打一个致敬为40mm的贯穿孔，最终结果如图5.8所示，轮盘建模完成。

图5.8轮盘

将叶片装配上轮盘后进行阵列特征，布局选择圆型，数量填写16，节距角为22.5°最终叶轮整体三维如图5.11所示。

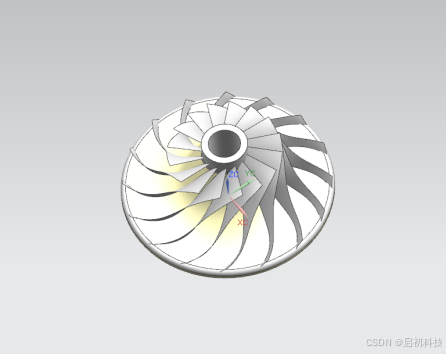

图5.11叶轮

5 结 论

本次设计题目为往Y5-47N04离心锅炉引风机设计，本文主要是进行Y5-47N04离心锅炉引风机的造型设计和传动机构的计算建模，完成的主要内容有Y5-47N04离心锅炉引风机的结构设计、传动设计以及整体结构设计。为了满足产品的使用要求，做到结构外形尽可能简洁美观，同时降低加工成本，机器的实际操作性强，安全可靠。其中传动设计、由于现在已有的引风机结构已经基于完美化，所以本次设计只能另辟蹊径，增加叶轮中叶片的数量并且将传动模式改为V带传动，在结构设计上在现有产品的基础上进行合理的优化，在保证工作效率的前提下能够适当的降低各部分部件如带、活塞环的磨损。通过对带传动的计算，我可以掌握到本科阶段所学到的各种设计方法和计算原理，对于我以后高层次的学习甚至是毕业后的工作中有着非常有效的帮助。
经过以上步奏，已经基本得到大部分的设计数据，利用UG与SolidWorks进行三维建模并装配，通过本次建模过程我们可以清晰了解引风机的特点。并对设计的三维模型到处图纸，最终得到一系列的设计文件。
