STM32——DMA知识点及实战总结

1.DMA概念介绍

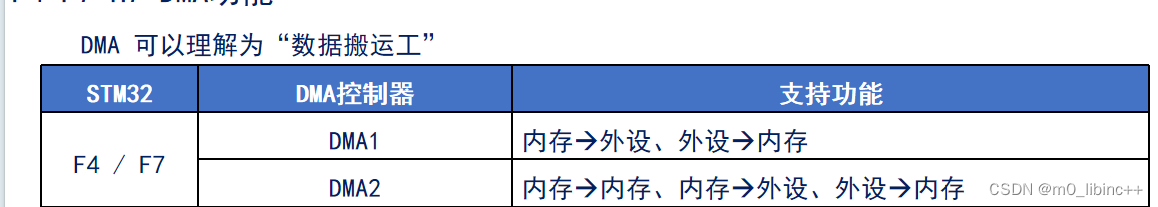

DMA，全称Direct Memory Access，即直接存储器访问。

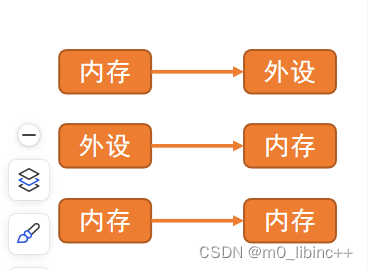

DMA传输 将数据从一个地址空间复制到另一个地址空间。
注意：DMA传输无需CPU直接控制传输

2.DMA框图

3.DMA处理过程

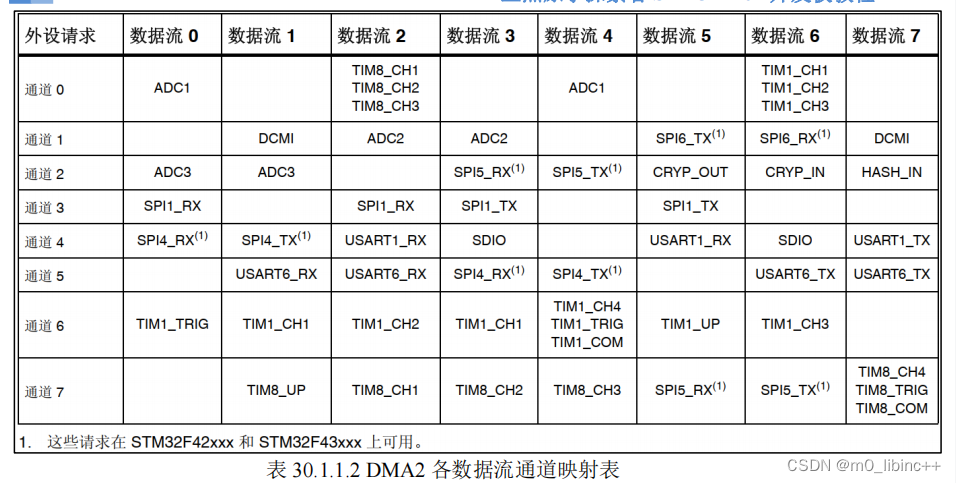

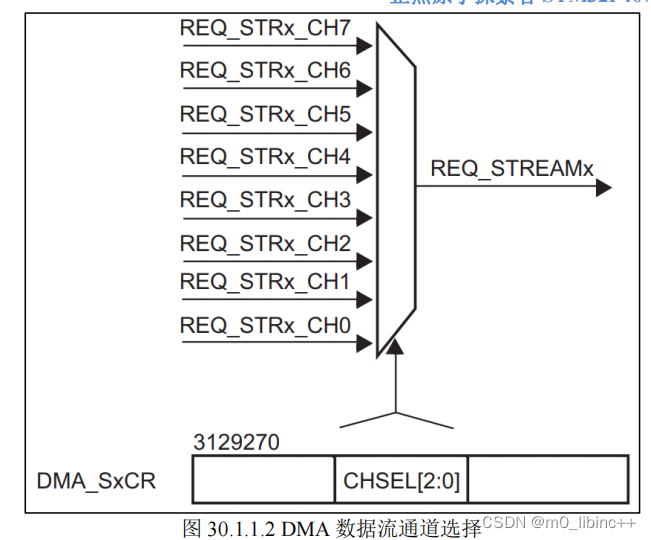

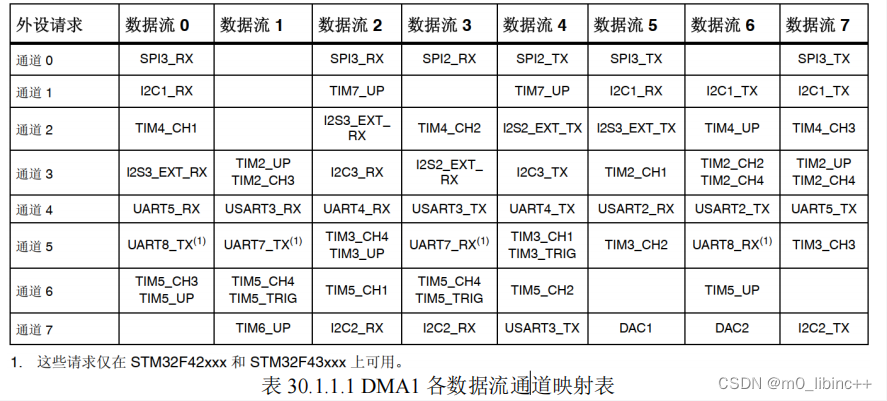

外设的 8 个请求独立连接到每个通道，由 DMA_SxCR 控制数据流选择哪一个通道，每个
数据流有 8 个通道可供选择，每次只能选择其中一个通道进行 DMA 传输。

5 DMA优先级

第一阶段（软件阶段）：每个通道的优先级可在DMA_CCRx寄存器中设置，有四个等级：最高、高、中和低优先级。
第二阶段（硬件阶段）：如果两个请求有相同软件优先级，较低编号的通道比较高编号的通道有较高的优先级。

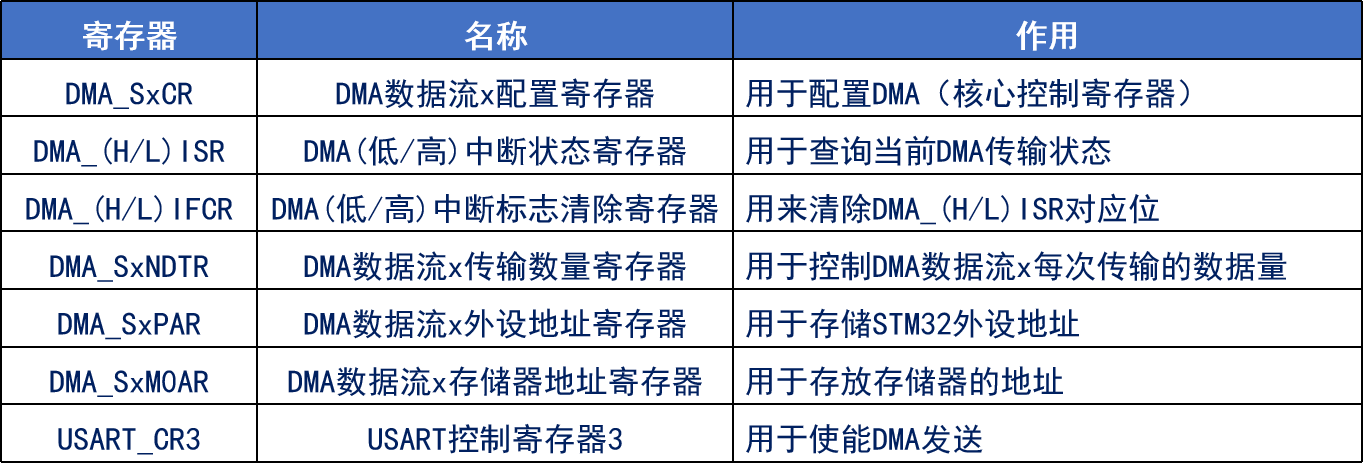

6.寄存器

7.DMA句柄结构体

typedef struct __DMA_HandleTypeDef
{
void Instance; / 寄存器基地址 /
DMA_InitTypeDef Init; / DAM 通信参数 */

uint32_t StreamBaseAddress
uint32_t StreamIndex
…
}DMA_HandleTypeDef;

typedef struct
{
uint32_t Channel; /* 传输通道，例如：DMA_CHANEL_4 /
uint32_t Direction; / 传输方向，例如存储器到外设 DMA_MEMORY_TO_PERIPH /
uint32_t PeriphInc; / 外设（非）增量模式，非增量模式 DMA_PINC_DISABLE /
uint32_t MemInc; / 存储器（非）增量模式，增量模式 DMA_MINC_ENABLE /
uint32_t PeriphDataAlignment; / 外设数据大小：8/16/32 位 /
uint32_t MemDataAlignment; / 存储器数据大小：8/16/32 位 /
uint32_t Mode; / 模式：外设流控模式/循环模式/普通模式 /
uint32_t Priority; / DMA 优先级：低/中/高/非常高 */
}DMA_InitTypeDef;

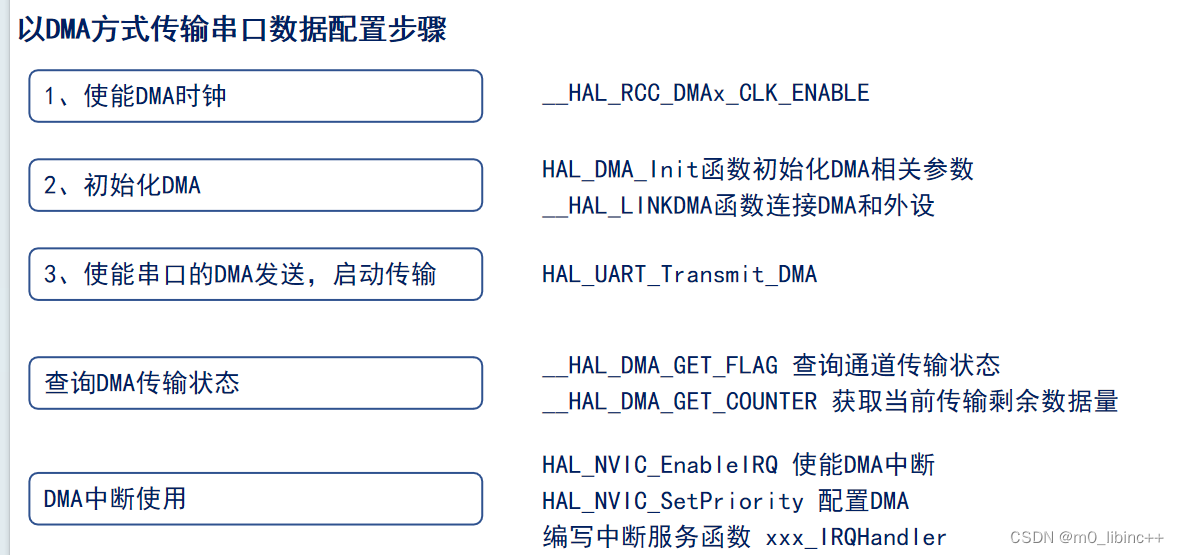

8 8.2以DMA方式传输串口数据配置步骤

注意：
DMA传输四个核心参数：
1 数据的源地址。
2 数据传输位置的目标地址。
3 传递数据多少的数据传输量 。
4 进行多少次传输的传输模式。
当用户将参数设置好，主要涉及源地址、目标地址、传输数据量这三个，DMA控制器就会启动数据传输，当剩余传输数据量为0时 达到传输终点，结束DMA传输 ，当然，DMA 还有循环传输模式 当到达传输终点时会重新启动DMA传输。

代码：

8.1 dma.c

//DMA数据传输(内存到内存的传输)实现步骤：
//1.全局变量与宏定义
//1.1源与目标缓冲区定义

//2.函数定义
//初始化DMA配置
