引言：ADC比较复杂，本文先给大家HAL库调用所用到的函数，然后介绍原理和配置的参数，最后配置stm32cubemx软件，实现ADC读取三相电机的母线电压（读电流然后转换为电压）和U、V、W三相电流，内容较多较难。

1.HAL库ADC的API调用

序号	HAL库函数	说明
1	HAL_ADC_Start()	启动 ADC 转换（单次或连续转换）
2	HAL_ADC_Stop()	停止 ADC 转换。
3	HAL_ADC_PollForConversion()	轮询等待 ADC 转换完成。
4	HAL_ADC_GetValue()	获取当前 ADC 转换的数值
5	HAL_ADC_GetState()	获取 ADC 当前的状态（空闲、忙碌、转换完成等）
6	HAL_ADC_ConvCpltCallback()	当 ADC 转换完成时会触发此回调函数
7	HAL_ADC_ConvHalfCpltCallback()	当使用 DMA 模式时，半传输完成会触发此回调函数
8	HAL_ADC_LevelOutOfWindowCallback()	当 ADC 的输入超出设定的模拟窗口值时触发此回调函数
9	HAL_ADCEx_Calibration_Start( &hadc1, ADC_SINGLE_ENDED);	ADC自校验
10	__HAL_ADC_CLEAR_FLAG( &hadc1, ADC_FLAG_JEOC); __HAL_ADC_CLEAR_FLAG( &hadc1, ADC_FLAG_EOC);	清除标志位

2.ADC原理介绍

2.1定义

将电信号转换为数字信号，又称模数转换器

2.2类型

分为并联比较器和逐次逼近比较器，其中并联比较器转换快但成本高，还不准确；而逐次逼近型分辨率高，但读取速度慢，因为需要反复比较数值大小，保证分辨率。

2.3框图简介

来自正点原子hal库教程，第三节会按照这个流程介绍个部分组成、类型、作用。

3.ADC配置选项介绍

3.1参考电压

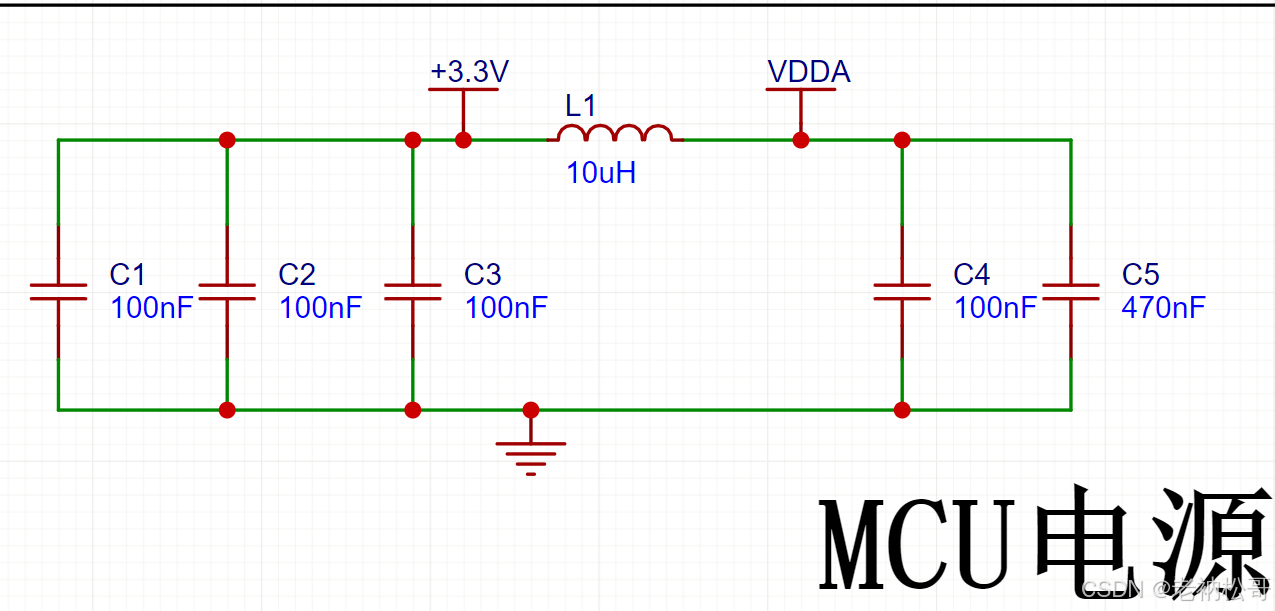

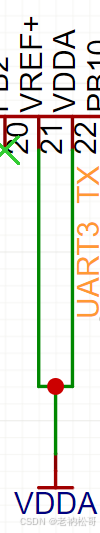

VDDA既是模拟电压，也是ADC的参考电压，通常是将+3.3V电源滤波再给个电感，使VDDA稳定在3.3V，保证ADC读取模拟量的准确性，注意VDDA不能给其他外设使用，会影响其稳定性的。

3.2转换序列

一般情况，规则组有16个，注入组有4个。

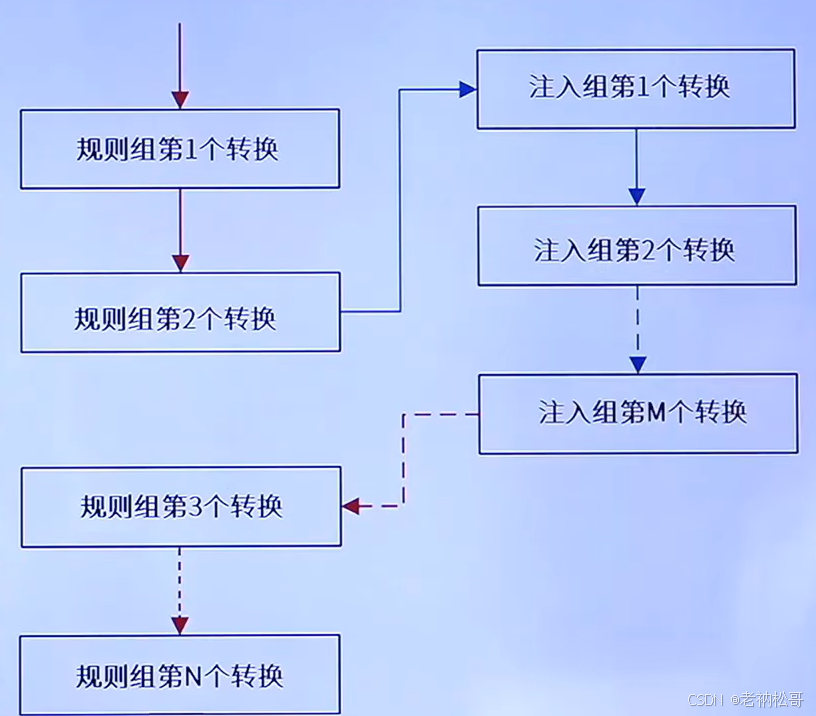

涉及到使用的话，只需要知道注入组的优先级高，在规则组运行过程中，注入组被触发可以打断规则组运行，如图所示（来源正点原子hal库教程）

3.3触发源

分为：软件触发和硬件触发

（1）软件触发，比如先使能ADC，然后直接用程序触发即可

HAL_ADC_Start(&hadc2);
adc_vbus = HAL_ADC_GetValue(&hadc2);

（2）硬件触发，则可以通过时钟触发或者外部事件触发，比如用时钟1的通道4，不输出PWM形式，当其TIM1_IN4输出高电平，有上升沿时，触发ADC中断；外部事件，比如GPIO输入模式接受到一个上升沿触发ADC、或者芯片接受到其他外设的上升沿。如下既是ADC注入组中断回调函数

void HAL_ADCEx_InjectedConvCpltCallback(ADC_HandleTypeDef *hadc)

3.4转换时间

（1）首先计算ADC周期时间

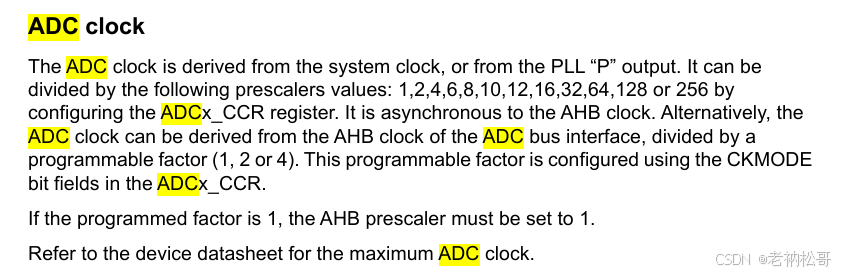

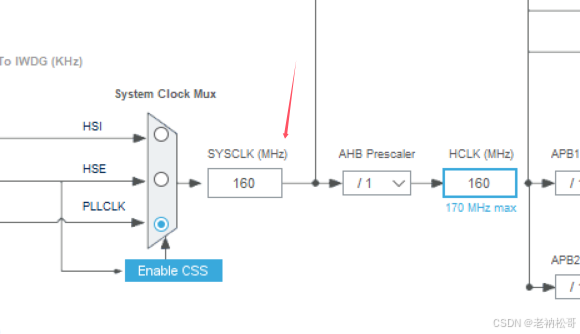

ADC的时钟源，根据下图的芯片手册说明，system时钟是ADC的异步时钟源

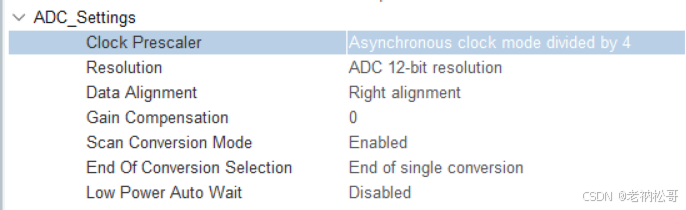

我们选择异步时钟4分频，系统时钟是160MHZ，那么ADC的时钟频率是40MHZ

（2）最后计算转换时间

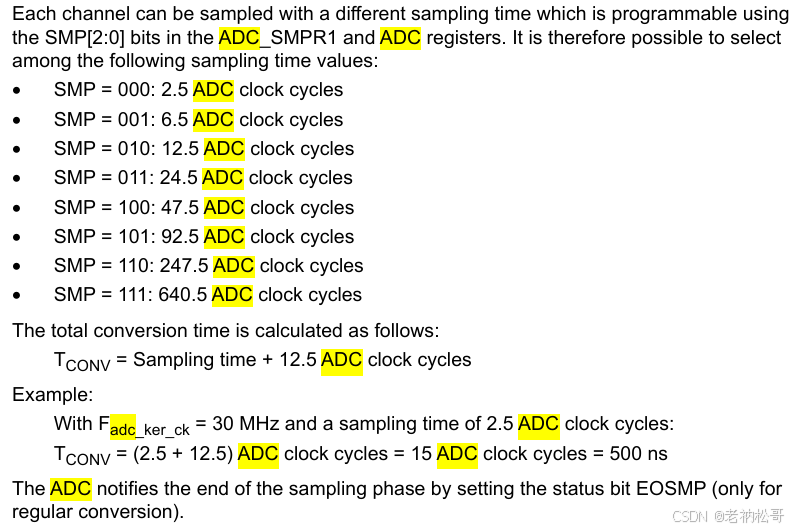

根据芯片手册，ADC采样时间是图中的第一个公式

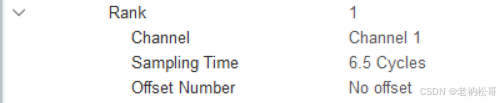

我们的ADC频率是40MHZ，SMP选择6.5周期的，那么ADC采样时间计算如下

$T_{CONV} = (6.5 + 12.5)*(1/30) = 0.6us$

3.5数据寄存器（如何读取数据）

（1）寄存器方式（建议）

adc1_in1 = hadc1.Instance->JDR1 ;
adc1_in2 = hadc1.Instance->JDR2 ;
adc1_in3 = hadc1.Instance->JDR3 ;

（2）Hal库函数

规则组只有一个

软件触发模式下,调用 HAL_ADC_Start() ，规则组的转换结果就会更新,再调用HAL_ADC_GetValue() 读取 ADCx->DR 寄存器中的值，只能用于读取规则组的值

HAL_ADC_Start(&hadc2);                              // 启动规则组转换
HAL_ADC_PollForConversion(&hadc2, HAL_MAX_DELAY);  // 轮询等待转换完成
uint32_t adc_value = HAL_ADC_GetValue(&hadc2);     // 获取规则组的值

规则组有两个

需要设置为扫描模式、DMA储存，其中DMA只需要启动一次，就能连续转换并存储DMA中

uint32_t adc_values[2];  // 存储两个通道的结果

// 启动规则组转换，并使用 DMA
HAL_ADC_Start_DMA(&hadc2, (uint32_t*)adc_values, 2);

// adc_values[0] 为通道 1 的值
// adc_values[1] 为通道 2 的值

3.6中断（ADC中断回调、DMA回调、溢出回调）

中断回调、DMA回调、溢出回调

HAL_ADC_ConvCpltCallback();//中断回调
HAL_ADCEx_InjectedConvCpltCallback(ADC_HandleTypeDef *hadc);//注入组中断回调
HAL_ADC_ConvHalfCpltCallback();//DMA中断回调
HAL_ADC_LevelOutOfWindowCallback();//溢出回调

3.7转换模式（转换手动？自动？）

单次转换：只触发一次转换

连续转换：自动触发下一次转换

3.扫描模式（一次转换多少个ADC）

扫描关闭：仅规则组（若触发）和注入组（若触发）的第一次转换

扫描开启：规则组（若触发）和注入组（若触发）全部转换

3.不同模式组合及应用场合

当你需要读取多个ADC，那你就选多通道，扫描模式；反之，你只需要读一个ADC，就单通道，不扫描模式

当你不想用DMA，那就是单次扫描，每次想读ADC时，需要触发ADC去读一次；反之就是连续扫描，系统自动读，不再需要触发ADC，再读ADC

至于规则组和注入组，重要的数据给注入组，不重要的数据给规则组，那些不常变化、变化小的、对系统影响相对小的数据，比如：母线电压，就是规则组数据

转换模式	扫描模式
单次	不扫描	ADC单通道，对规则组第1个或注入组第1个一次转换
单次	扫描	ADC多通道，所有通道都转换一次
连续	不扫描	ADC单通道，对规则组第1个或注入组第1个连续转换
连续	扫描	ADC多通道，对所有通道连续转换

4.stm32cubemx配置

实验目标：读取母线电压和三相电流，配置为母线电压为规则组，三相电流为注入组，ADC多通道扫描模式，单次转换（也可以开启DMA，配置为连续转换）。

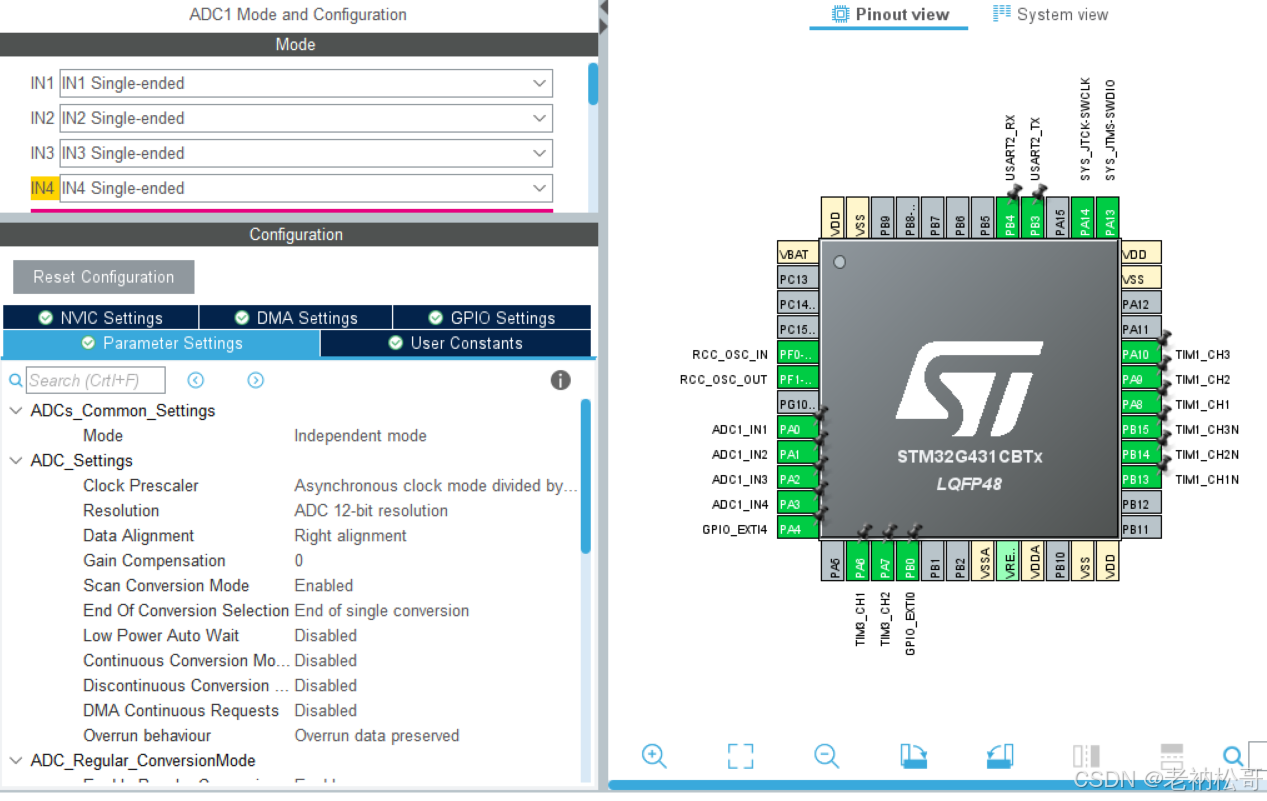

先开启4个ADC

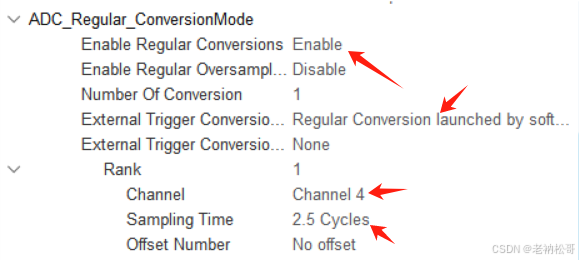

配置母线电压，软件触发，数据不是太重要，采样时间可以短一点

配置三相电流，硬件触发，TIM1_IN4作为触发源，数据重要，采样时间可以长点

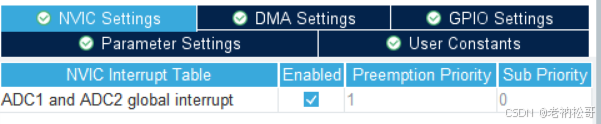

最后打开中断（如果你选择连续转换，还需要打开DMA）

5.keil代码解析

首先在main初始化ADC，在主循环那读取母线电压

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_USART2_UART_Init();
  MX_ADC1_Init();
  MX_TIM1_Init();
  MX_TIM3_Init();
  /* USER CODE BEGIN 2 */
  //ADC
  HAL_ADCEx_Calibration_Start( &hadc1, ADC_SINGLE_ENDED);
	__HAL_ADC_CLEAR_FLAG( &hadc1, ADC_FLAG_JEOC);
	__HAL_ADC_CLEAR_FLAG( &hadc1, ADC_FLAG_EOC);
	HAL_ADCEx_InjectedStart_IT(&hadc1);
  //TIM4编码器模式
  HAL_TIM_Base_Start(&htim3);
  HAL_TIM_Encoder_Start_DMA(&htim3,TIM_CHANNEL_1|TIM_CHANNEL_2,&encoderValue[0],&encoderValue[1],2);
  //TIM1高级定时器
  TIM1->ARR = 8000 - 1;
	TIM1->CCR4 = 8000 - 2;
	HAL_TIM_Base_Start( &htim1);
	HAL_TIM_PWM_Start( &htim1, TIM_CHANNEL_4);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    //ADC规则组软件触发读取母线电压
    HAL_ADC_Start(&hadc1);
		adc_vbus = HAL_ADC_GetValue(&hadc1);
		rtU.v_bus = adc_vbus*0.0887694f;
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

最后是在ADC注入组中断回调函数里，读取三相电流，其他的代码讲解就不罗列在此了，可以看后续的外设篇讲解或在生成式AI里询问。

            adc1_in1 = hadc1.Instance->JDR1 ;
           adc1_in2 = hadc1.Instance->JDR2 ;
           adc1_in3 = hadc1.Instance->JDR3 ;


/**************************** 4.ADC+3.ABZ编码器+5.高级定时器+2.串口****************************/
void HAL_ADCEx_InjectedConvCpltCallback(ADC_HandleTypeDef *hadc)
{
	static uint8_t cnt;
  static uint8_t prev_state;
  /* Prevent unused argument(s) compilation warning */
  UNUSED(hadc);
	if(hadc == &hadc1)
	{
		if(ADC_offset == 0)
		{
			cnt++;
			adc1_in1 = hadc1.Instance->JDR1;//读取注入组三相电流
			adc1_in2 = hadc1.Instance->JDR2;
			adc1_in3 = hadc1.Instance->JDR3;

			IA_Offset += adc1_in1;//10次累计再做平均，实习滤波，算出电流0点偏移量
			IB_Offset += adc1_in2;
			IC_Offset += adc1_in3;

			if(cnt >= 10)
			{
				ADC_offset = 1;
				IA_Offset = IA_Offset/10;
				IB_Offset = IB_Offset/10;
				IC_Offset = IC_Offset/10;
			}
		}
		else
		{
			adc1_in1 = hadc1.Instance->JDR1 ;
			adc1_in2 = hadc1.Instance->JDR2 ;
			adc1_in3 = hadc1.Instance->JDR3 ;

			rtU.ia = (adc1_in1 - IA_Offset)*0.00149025f;
			rtU.ib = (adc1_in2 - IB_Offset)*0.00149025f;
			rtU.ic = (adc1_in3 - IC_Offset)*0.00149025f;


      //编码器读取ABZ
      Enc_cnt = __HAL_TIM_GET_COUNTER(&htim3) ;

      m_Theta = (Enc_cnt + amend_Theta)*2*PI/16384;
      while(m_Theta >= 2*PI){m_Theta -= 2*PI;}
      while(m_Theta < 0){m_Theta += 2*PI;}//角度归一化
      //转速计算
      m_speed = (m_Theta - m_Theta_delay)/0.0001;
      m_Theta_delay = m_Theta;

      //电角度、机械角度计算
      e_Theta = m_Theta *pole_pairs;
      while(e_Theta >= 2*PI){e_Theta -= 2*PI;}
      while(e_Theta < 0){e_Theta += 2*PI;}//角度归一化
      // 电角度0对齐
      if(prev_state == 2 && state == 3) {
        __HAL_TIM_SET_COUNTER(&htim3, 0);
        e_Theta = 0;
      }
      prev_state = state;

      //位置计算
      m_positionfd = Position_Cal(m_prevTheta, m_Theta);
      m_prevTheta = m_Theta;

      //赋值给Simulink模型
      rtU.FOC_state = 1;
      rtU.PositionRef = 0;
      rtU.PositionFd = m_positionfd;
      rtU.theta = e_Theta;
      rtU.torque_ref = 1;
      FOC_Model_step();

      if(state == 2){
        TIM1->CCR1 = 0;
        TIM1->CCR2 = 30;
        TIM1->CCR3 = 100;
      }
      else{
			TIM1->CCR1 = rtY.tABC[0];
			TIM1->CCR2 = rtY.tABC[1];
			TIM1->CCR3 = rtY.tABC[2];
      }
//			TIM1->CCR1 = rtY.tABC[0];
//			TIM1->CCR2 = rtY.tABC[1];
//			TIM1->CCR3 = rtY.tABC[2];

			load_data[0] = rtU.ia;
			load_data[1] = adc1_in1;
			load_data[2] =IA_Offset;
			load_data[3] = state;
			load_data[4] = e_Theta;
			memcpy(tempData, (uint8_t *)&load_data, sizeof(load_data));
			HAL_UART_Transmit_DMA(&huart2,(uint8_t *)tempData,6*4);

		}
	}

  /* NOTE : This function should not be modified. When the callback is needed,
            function HAL_ADCEx_InjectedConvCpltCallback must be implemented in the user file.
  */
}
/**************************** 4.ADC+3.ABZ编码器+5.高级定时器+2.串口****************************/

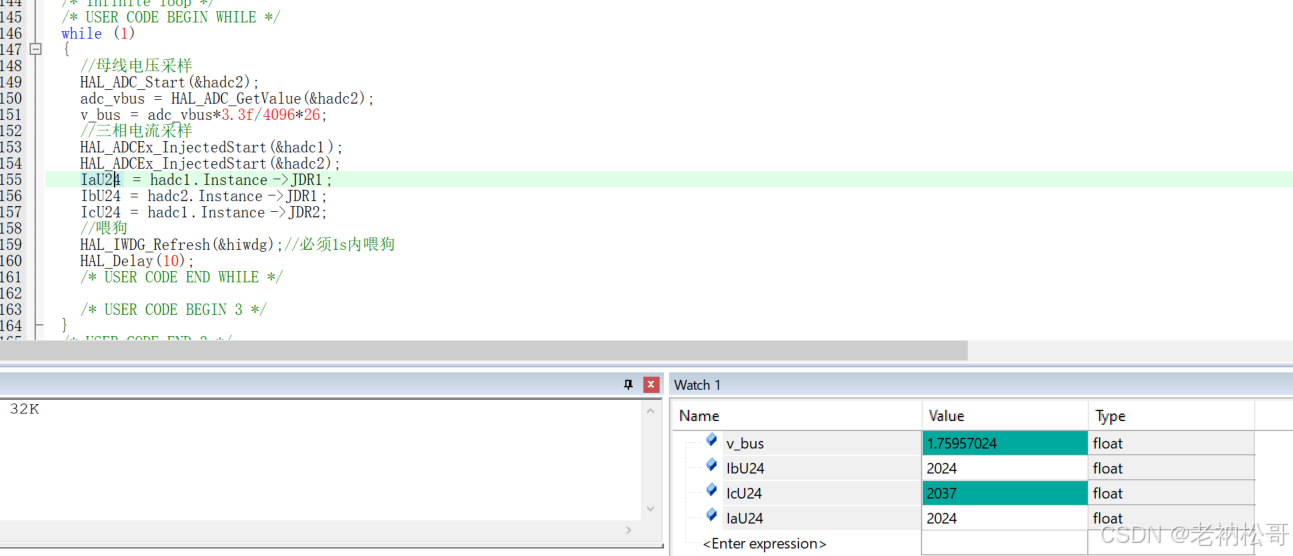

结果：三相电流处于中间值4096的一半，是因为硬件上有个1.65V的直流偏执，下章TIM里改为时钟触发ADC采样
