求助|simulink仿真对比均匀量化与非均匀量化

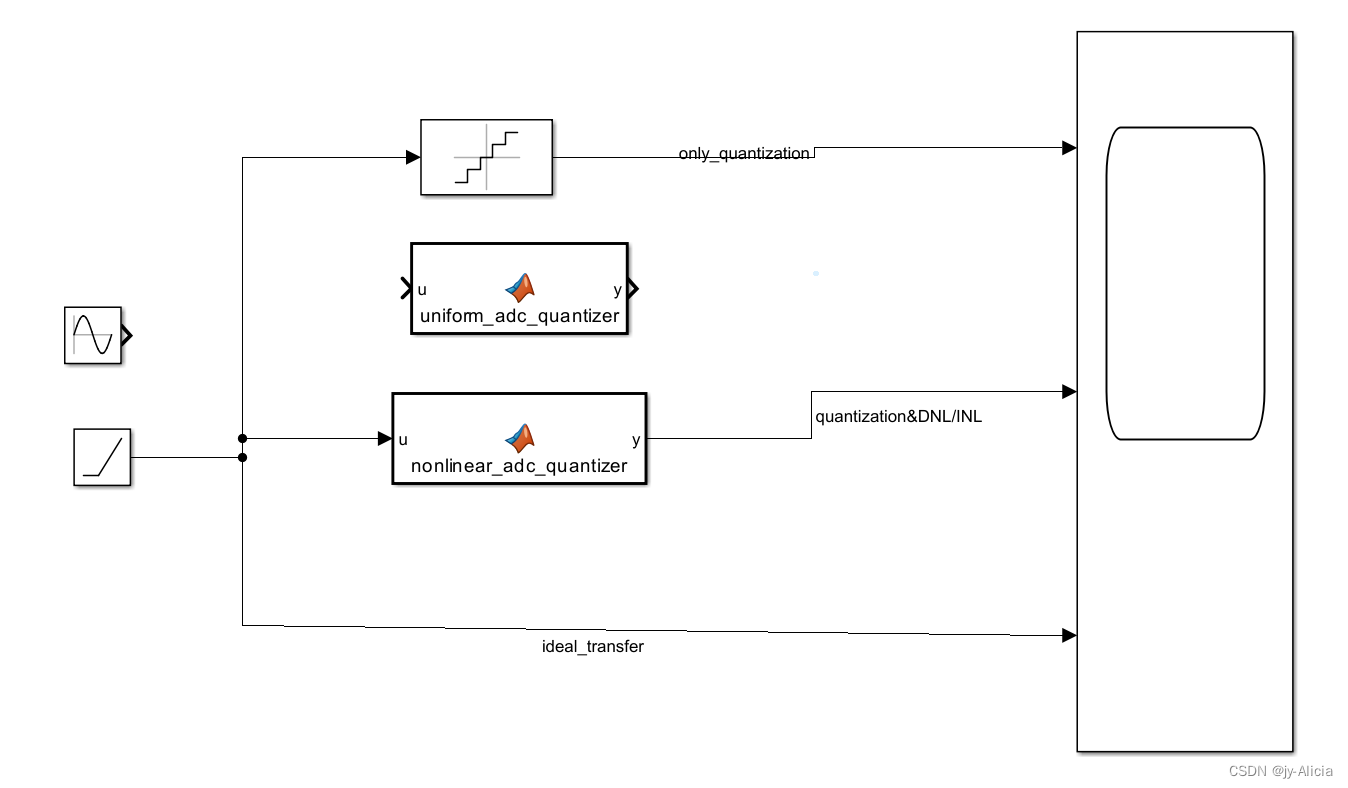

最近的项目关于ADC的非线性误差分析，导师要求先用simulink仿真对比均匀量化和非均匀量化，之前没有接触过simulink和ADC，于是通过学习和查阅，我做了这样的模型：

最上方是通过量化器模拟均匀量化，中间用MATLAB Function代码写非均匀量化的算法，算法如下：

function y = nonlinear_adc_quantizer(u)
    % 非线性量化阈值和对应的量化级别
    % 假设输入信号的范围是[-1, 1]

    % 量化区间: [32个量化级别，对应于一个5位ADC]
    thresholds = linspace(-1, 1, 32); % 理想情况下应为均匀分布的阈值

    % 引入非线性误差：人为打乱一些阈值的位置
    % 这里简单地将中间部分的阈值密度加大，其他部分减小
    % 0.1是调节非线性误差的因子，可自定义，决定阈值偏移，因子越大误差越明显
    nonlinearity = 0.1 * sin(2 * pi * thresholds); % 非线性误差函数
    thresholds = thresholds + nonlinearity;

    % 量化级别: 这里简单地使用阈值的中点作为量化级别
    levels = (thresholds(1:end-1) + thresholds(2:end)) / 2;

    % 初始化输出向量
    y = zeros(size(u));

    % 量化过程
    for i = 1:length(thresholds)-1
        indices = (u >= thresholds(i)) & (u < thresholds(i+1));
        y(indices) = levels(i);
    end

    % 处理最大值的边界情况
    y(u >= thresholds(end)) = levels(end);
end

我希望的结果是仿出如下图像：

但是实际scope的图像，非均匀量化的“阶梯”之间有“斜坡”，如下图：

我后面用MATLAB Function也写了均匀量化的逻辑算法，输出后均匀量化的图像也有“斜坡”，我重新思考演算了代码逻辑，应该不是代码的问题，请问大家是否有遇到过类似问题，应该如何改进？
