元件模型组成

• 主要由元件边框、管脚（包括管脚序号和管脚名称）、元件名称和元件说明组成，对尺寸大小没有严格要求，注意耦合，与PCB封装库区别开来。
• 通过放置的管脚来建立电气连接关系。元件符号中的管脚序号是和电子元件实物的管脚一一对应的。
• 在创建元件的时候，图形不一定和实物完全一样，但是对于管脚序号和名称，一定要按照规格书中的说明一一对应好。

模型创建

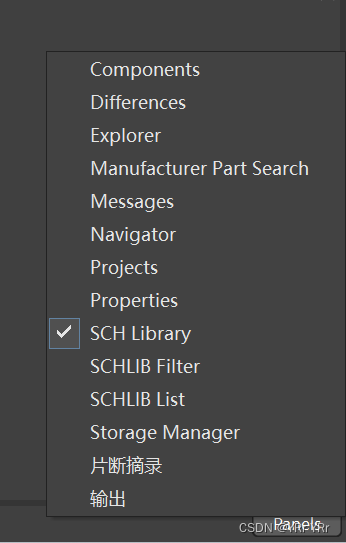

• 点击右下角的Panels，选择SCH Library原理图库（元件库）

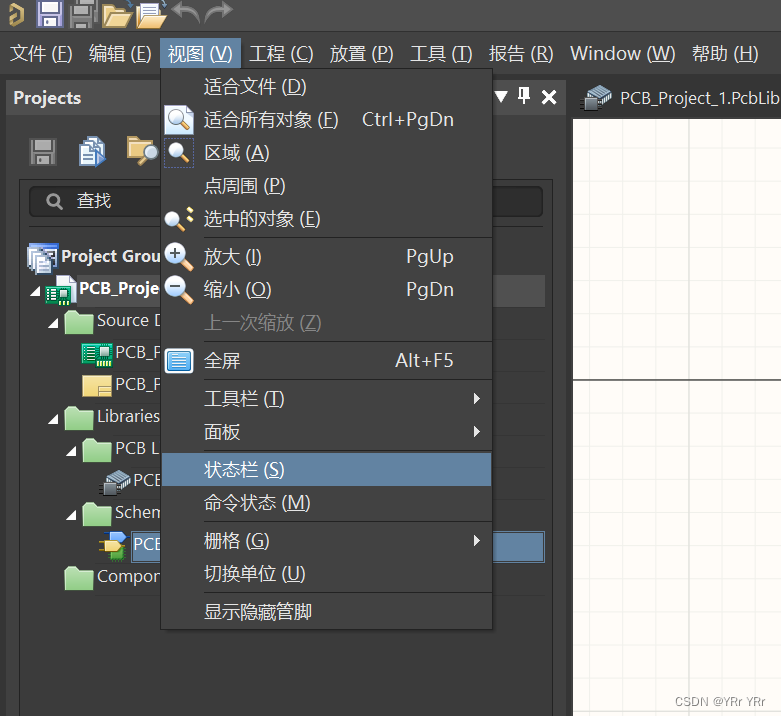

• 如Panels未显示，则可通过点击视图，状态栏，将Panels调出来

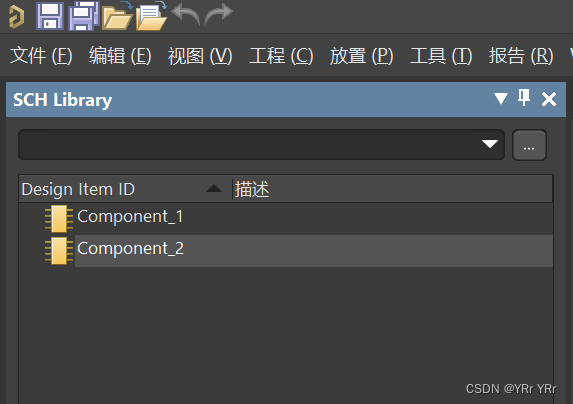

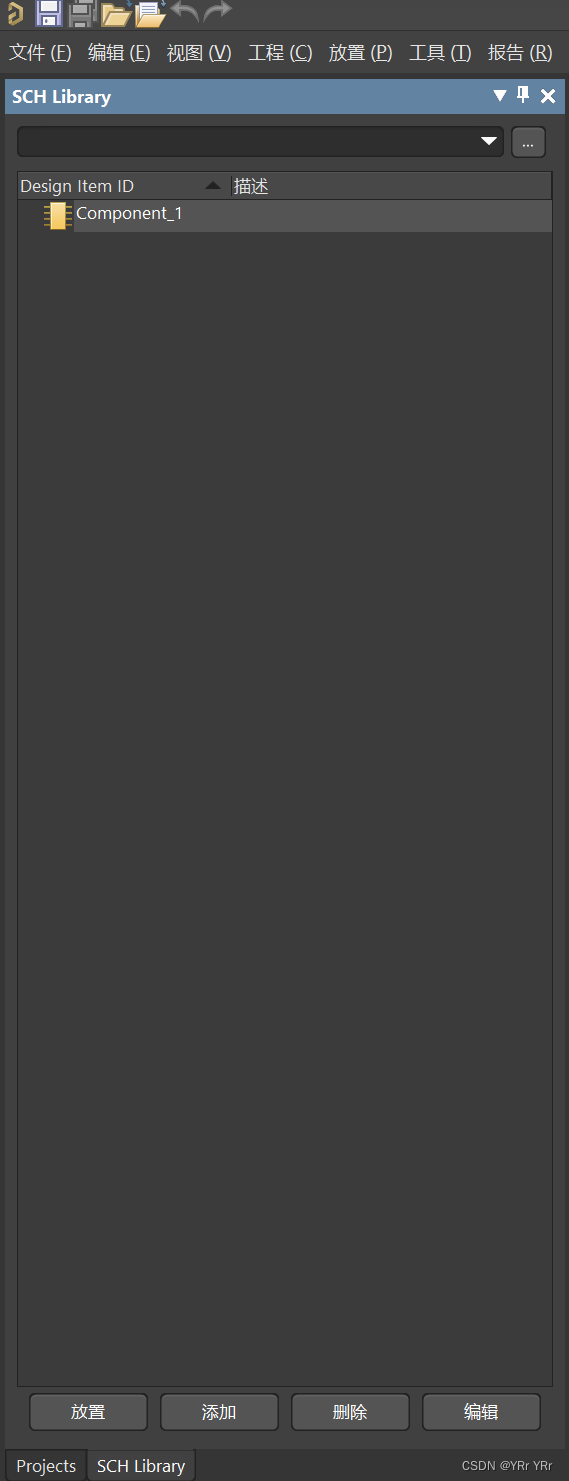

• 右侧显示元件库列表

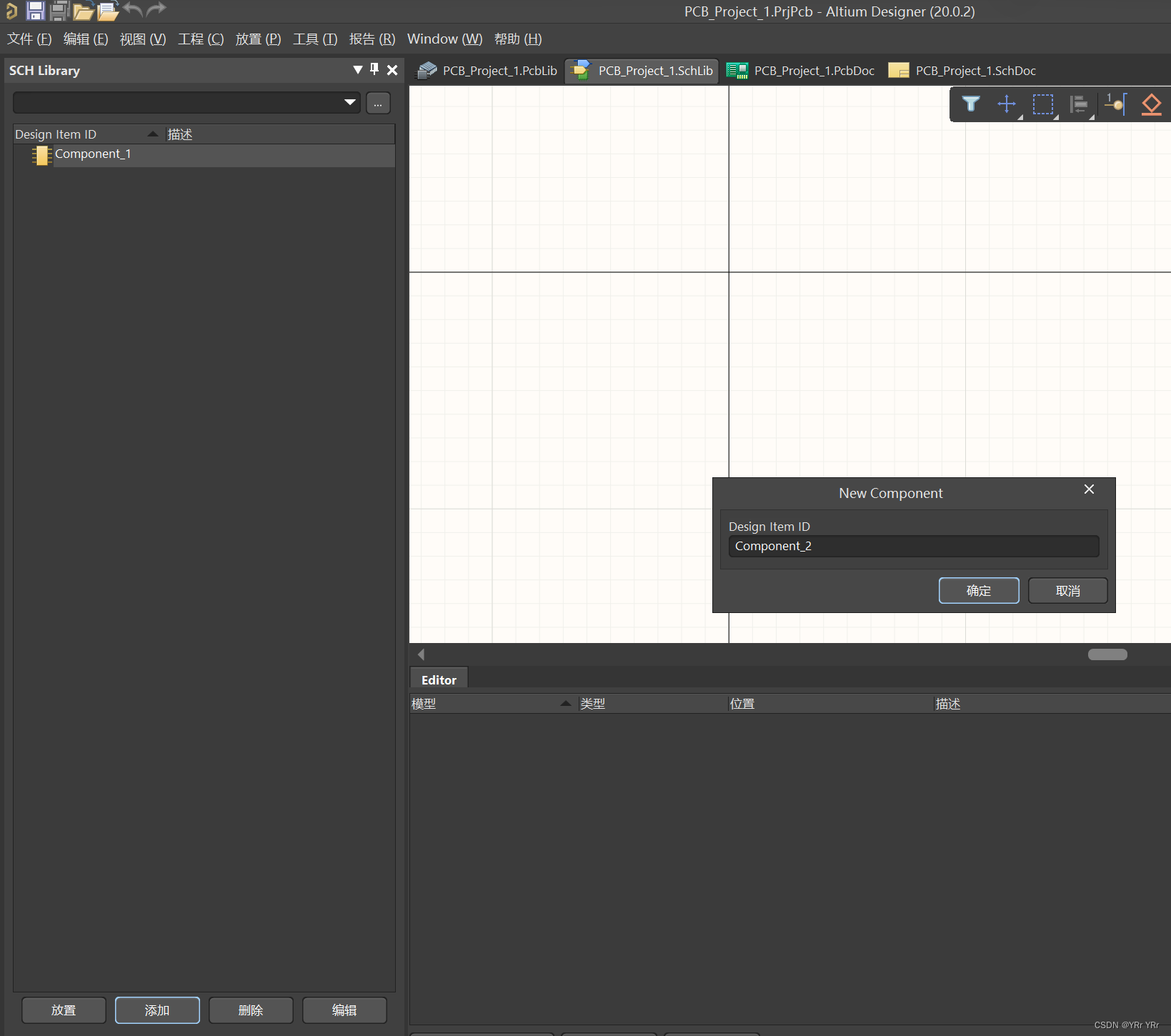

• 点击添加，创建新的元件

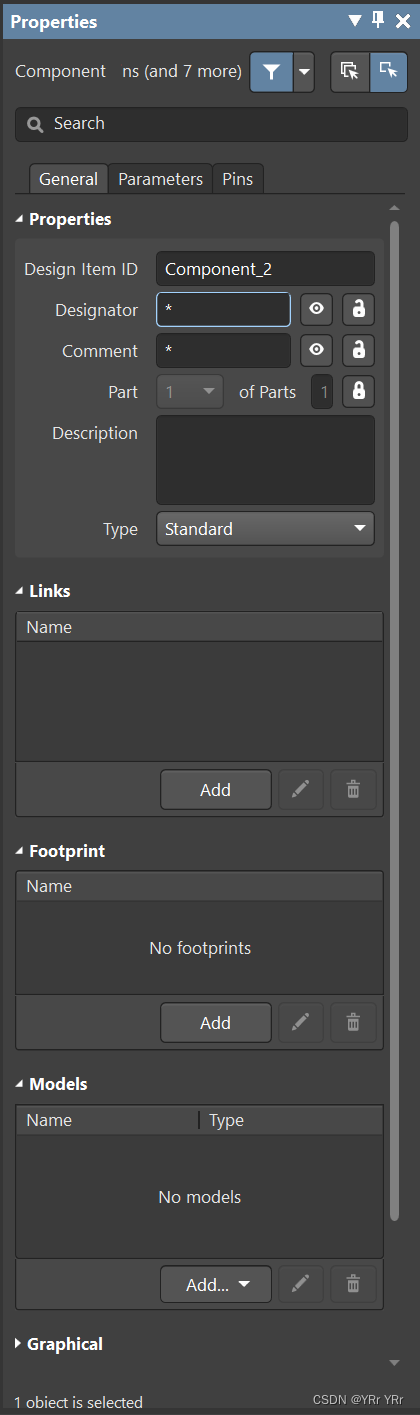

• 双击元件，可对元件属性进行编辑
  • Design Item ID 如命名为RES（电阻）、CAP（电感）

电阻的创建

• 放置管脚
  • 点击放置，选择管脚

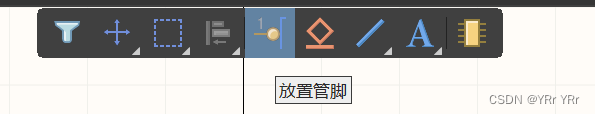

  • 直接从上方工具栏选择放置管脚

• 放置的过程中
  • 管脚可放置的位置与栅格（Snap grid）的大小有关
  • 空格（Space）可以旋转模型

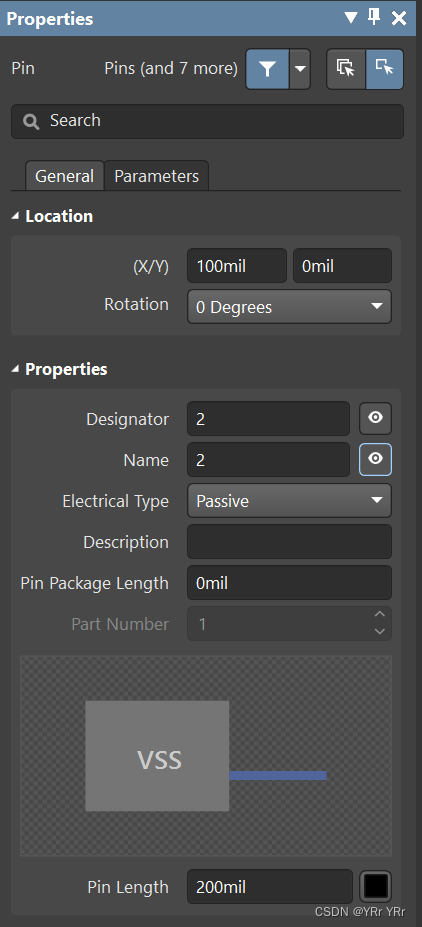

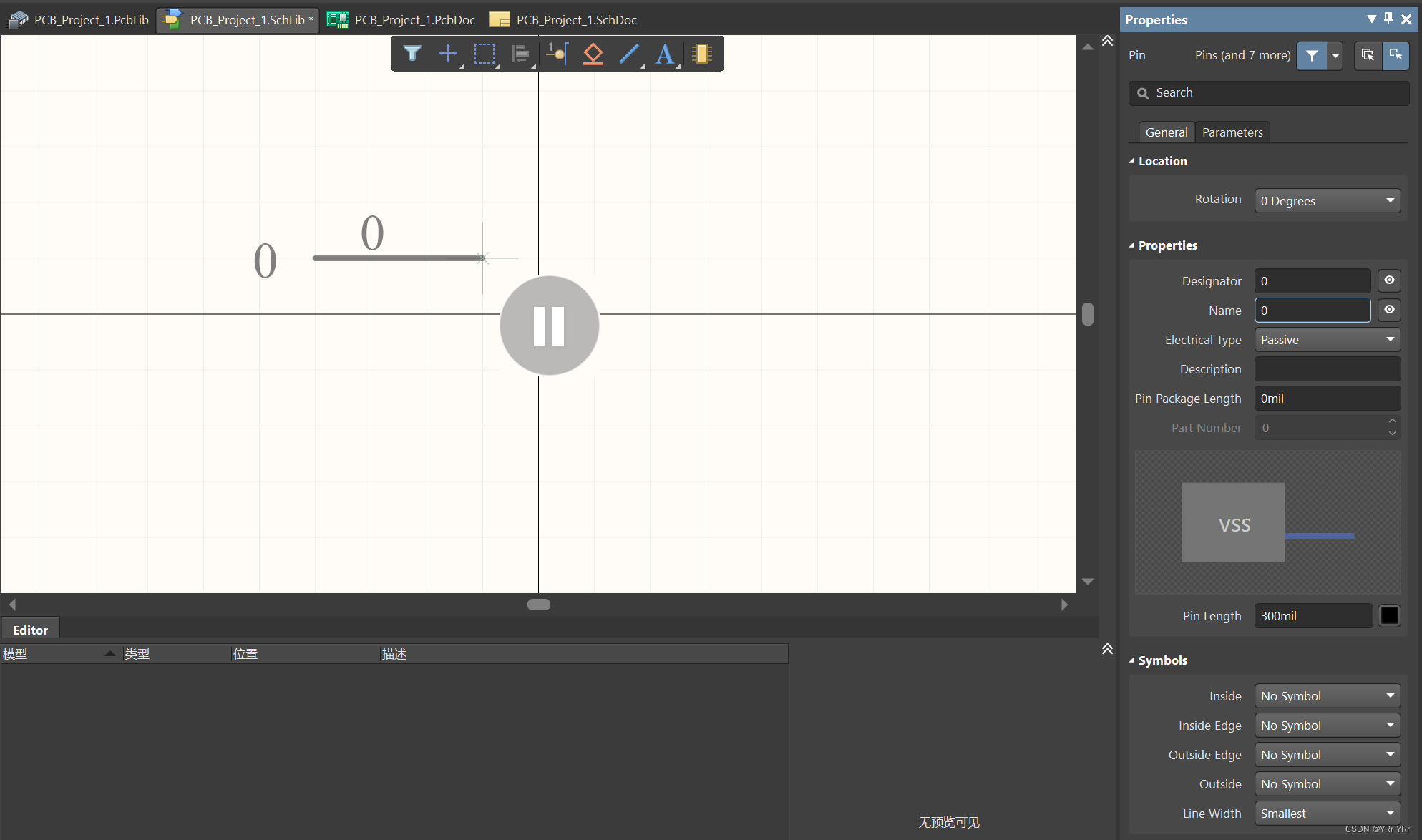

  • Tab可以暂停放置以修改右侧管脚属性，设置好之后，按Enter，返回放置
    • Designator 管脚号
    • Name 管脚名称
    • Pin Length 管脚长度
  • Ctrl+鼠标滚轮向前或向后可以放大或缩小模型
  • 鼠标右键可以拖动模型，鼠标左键选中元件后可以拖动元件模型到合适位置
  • 可以修改Symbols标志属性，对管脚形状进行修改，一般默认No Symbol

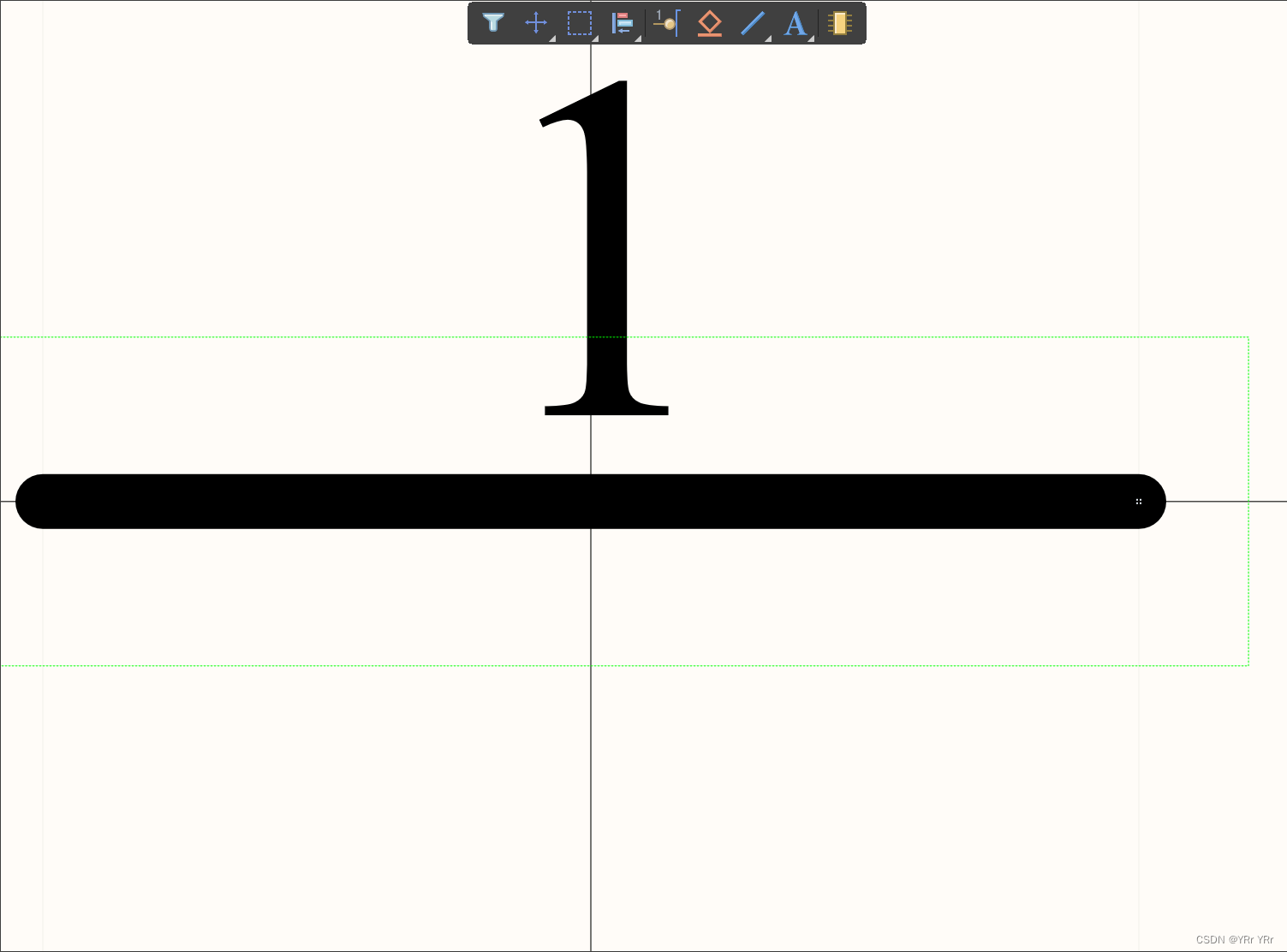

• 下图管脚右侧有四个点的这部分叫电气连接点，注意放置的时候不要放反，电气连接点这一端具有电气属性，另一端不具有电气属性，电气连接点这一端用于连接导线。电气连接点必须要位于栅格上，即横竖交汇点上。

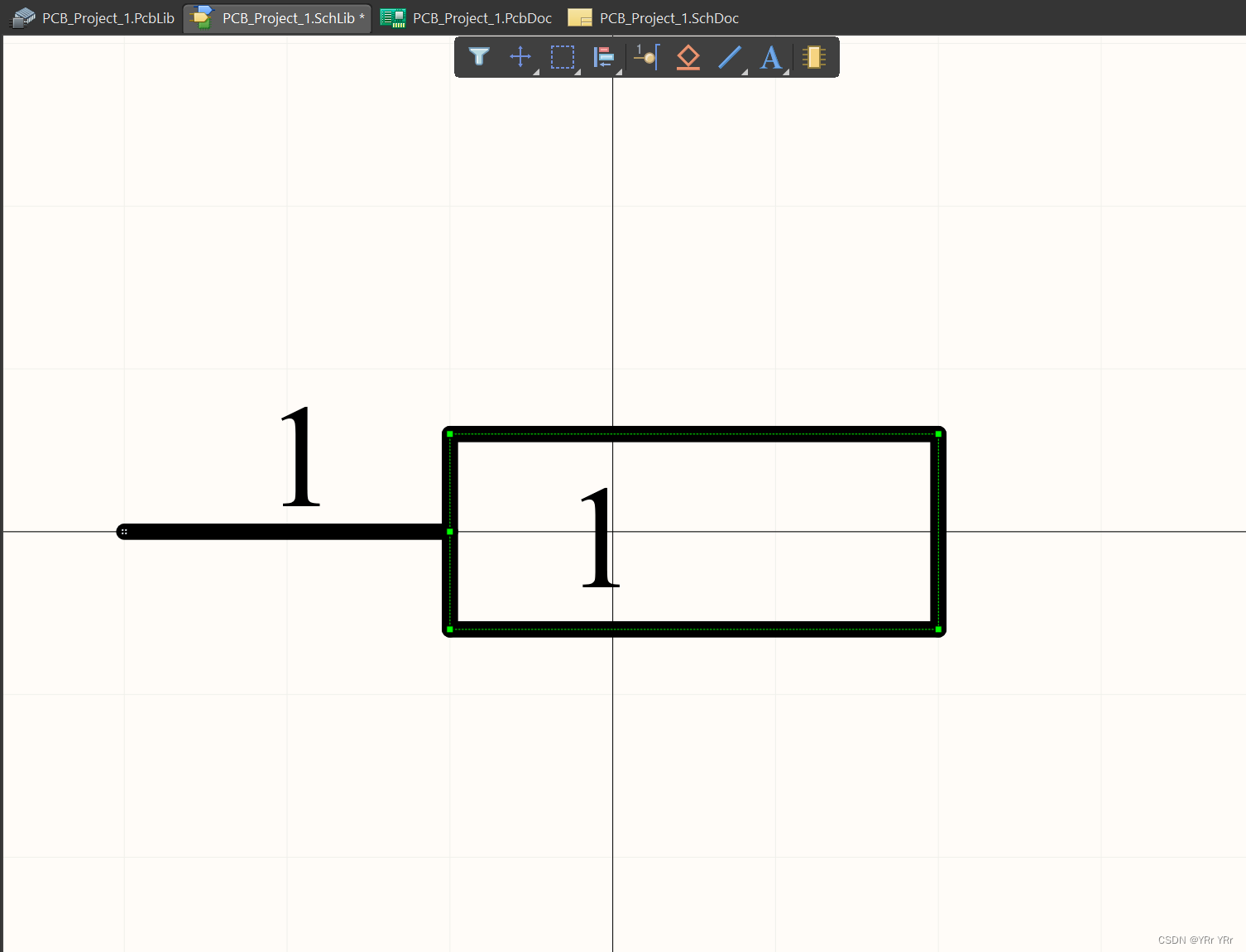

• 放置线，绘制出电阻模型
  • 可在菜单栏，点击放置，选择线
  • 亦可在上方工具栏，选择放置线

• 放置过程中

  • 鼠标左键绘制图形，鼠标右键退出绘制

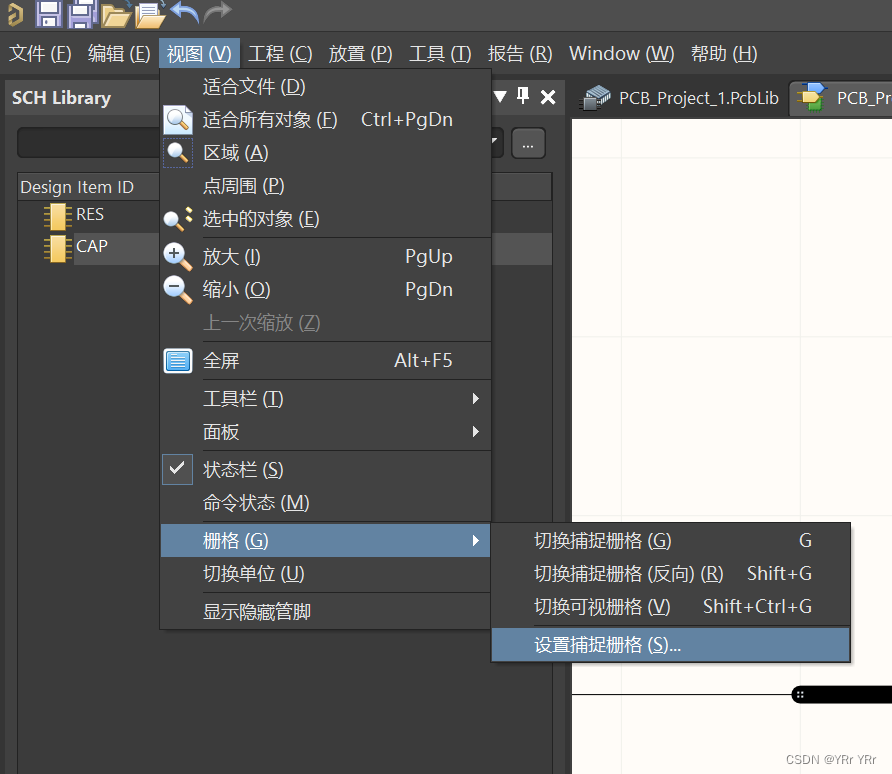

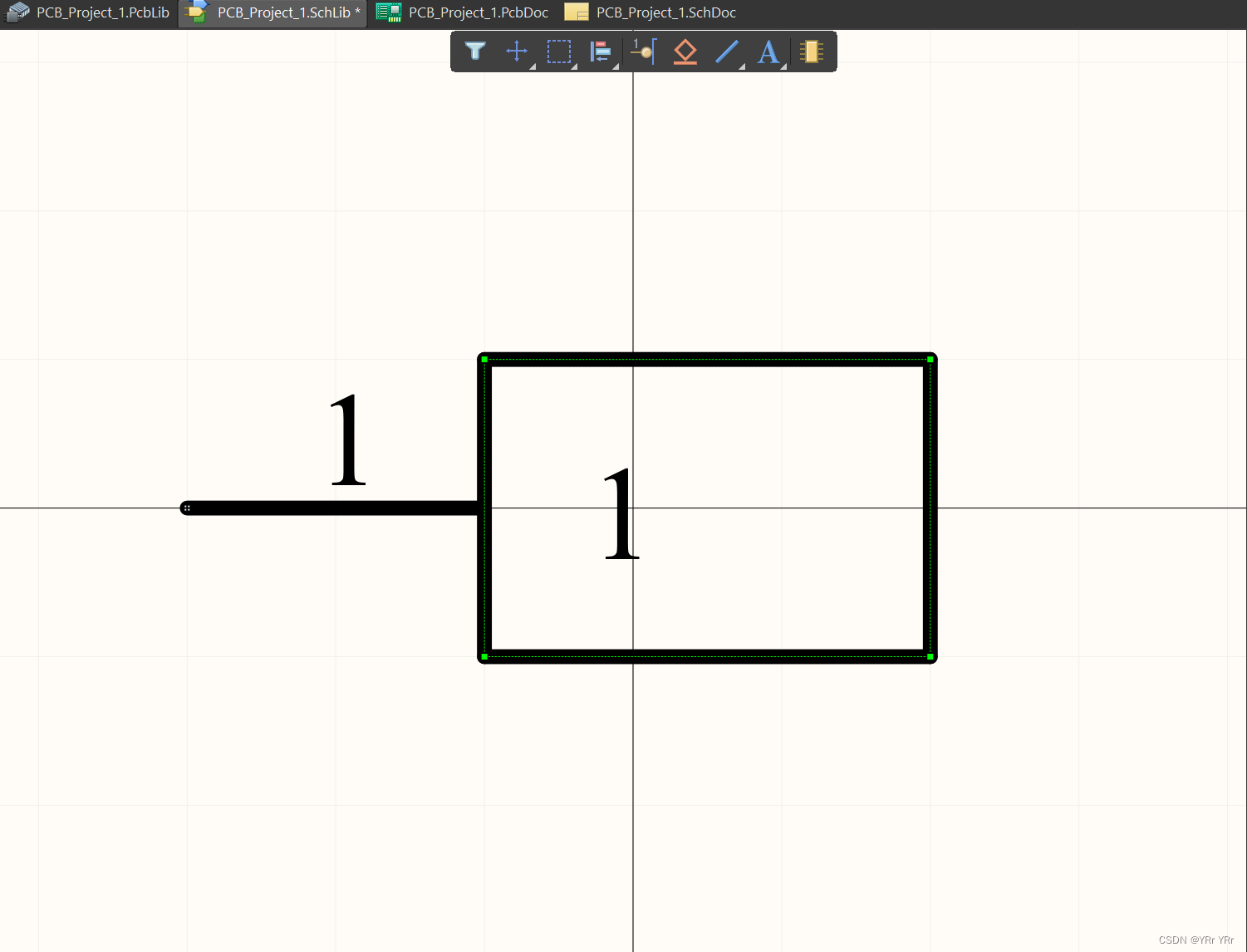

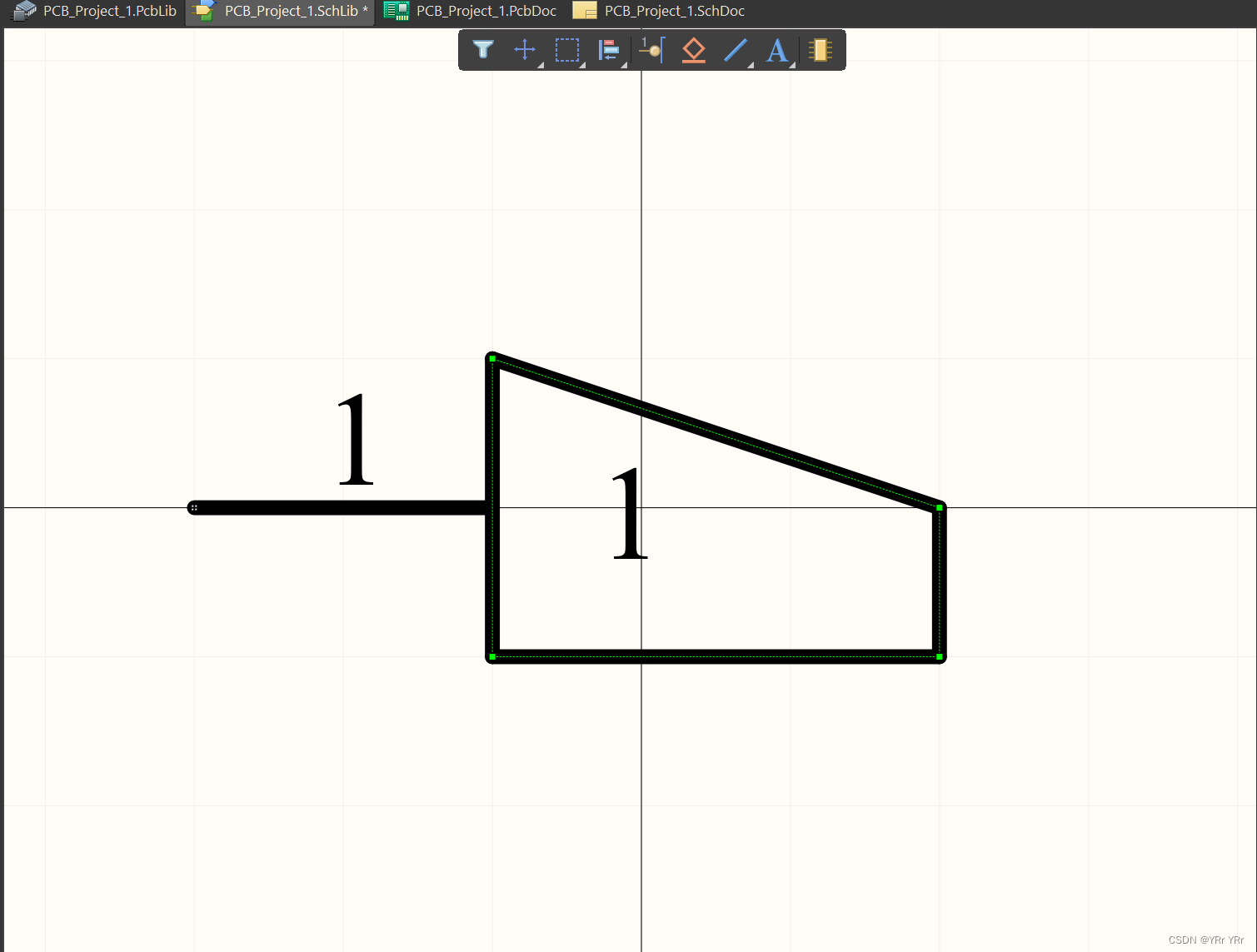

  • 拖动矩形一脚即可对电阻模型进行调整，一次调整的大小与栅格（Snap grid）的尺寸相同，如果需要更精细的调整，可以对栅格的尺寸进行调整，修改完成后，就可以根据修改后的栅格尺寸进行更精细的调整了。

  • 栅格默认单位为mil，可换算成英尺、毫米

    • 1mil=1/1000inch=0.0254mm

      1inch=1000mil=25.4mm

      1mm=39.37mil

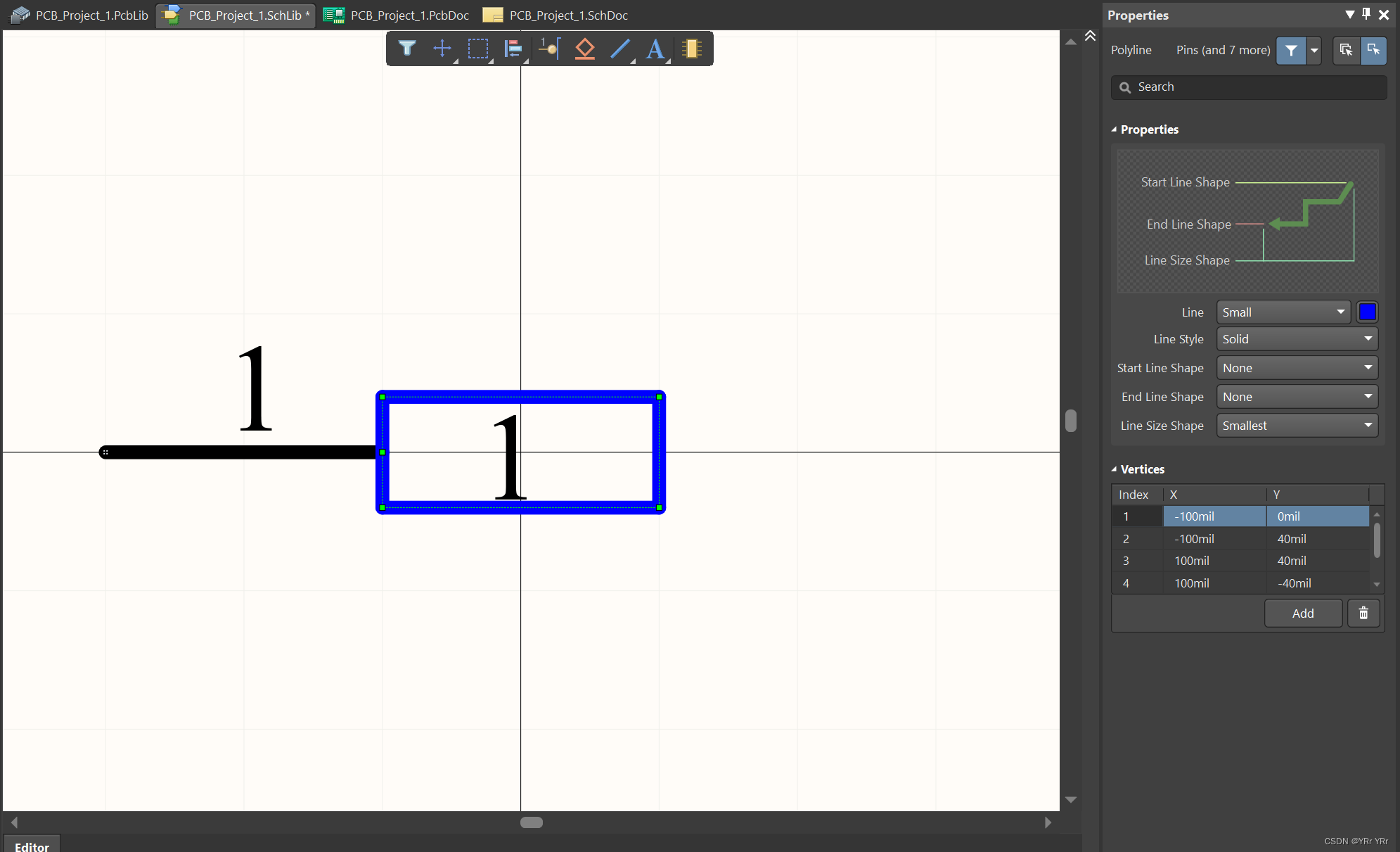

  • 修改属性，如颜色等属性

• 调整元件模型时，可适当减小栅格尺寸，以满足更精细的调整；但是在放置管脚时，不建议将栅格尺寸设置的太小，默认建议将栅格尺寸设置为100mil。
• 放置第二个管脚时
  • 可以选中第一个管脚，并按住Shift，完成管脚的复制，之后，再按空格（Space）调整管脚方向

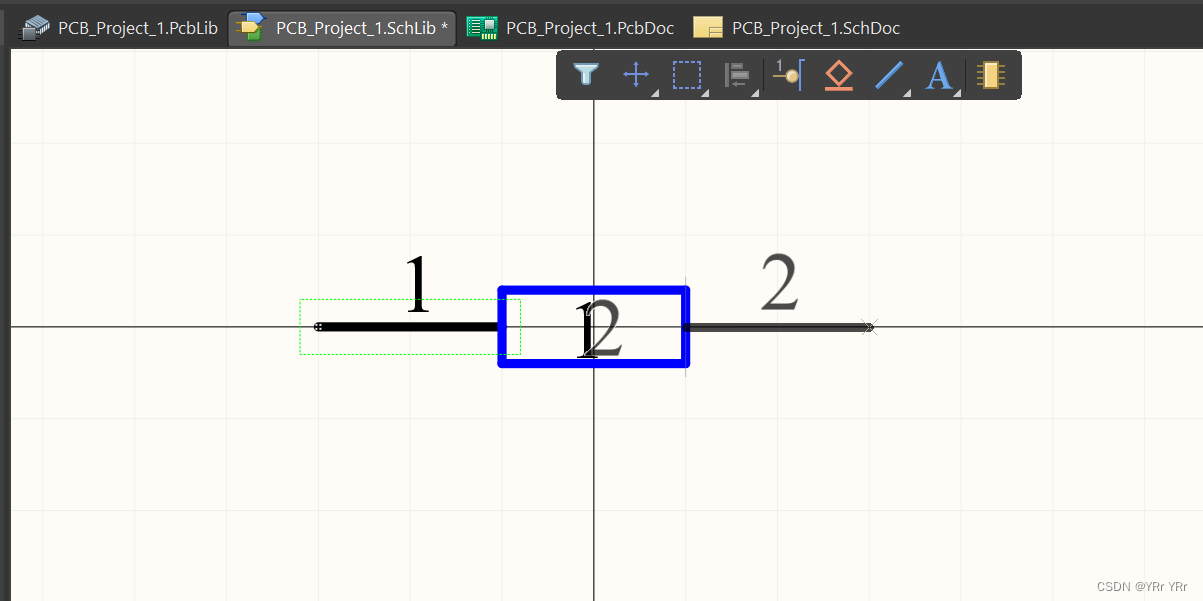

• 放置完成之后，看到管脚名称有重叠，不便于观看
  • 点击Name（管脚名称）右侧的眼睛标识，即可将管脚名称隐藏

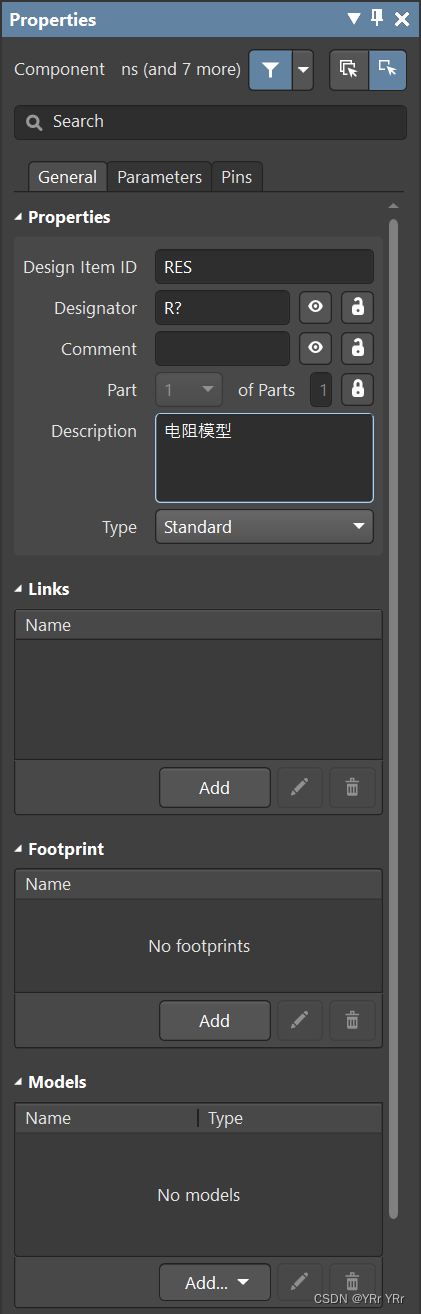

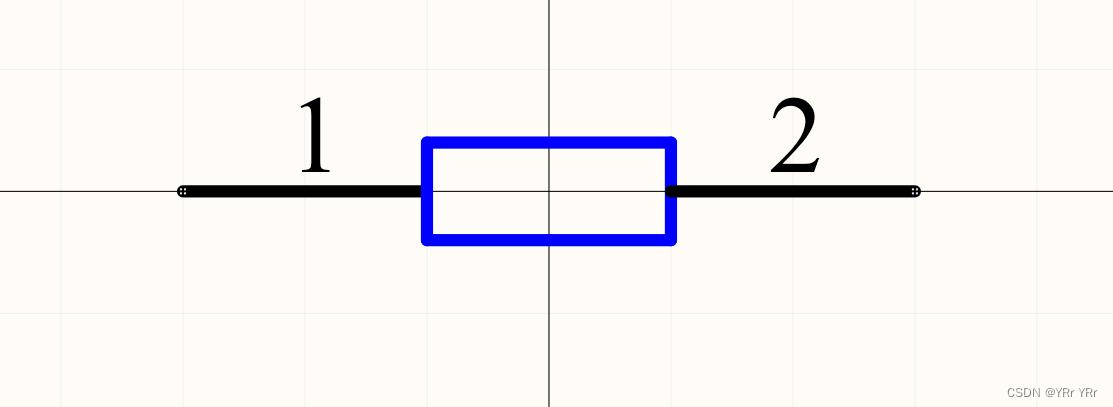

• 最后设置电阻的相关属性
  • Designator （位号）电阻位号一般用R?表示
  • Comment 填写电阻值
  • Description（说明）填写元件说明
  • Links 供应商名称和链接
  • Footprint （PCB封装）
    • 0402 0603 0805
    • 等到将原理图绘制好之后，再根据BOM表或根据选型统一添加。

电容的创建

与创建电阻无异

• 绘制管脚，设置管脚长度、管脚号、管脚名称（一般隐藏），管脚的位置，电气连接点向外连接导线，且电气连接点必须要位于栅格横竖线交汇处。
• 绘制电容，设置电容颜色
• 设置电容位号，电容描述说明，供应商，封装等
