同步电机原理解析

同步电机

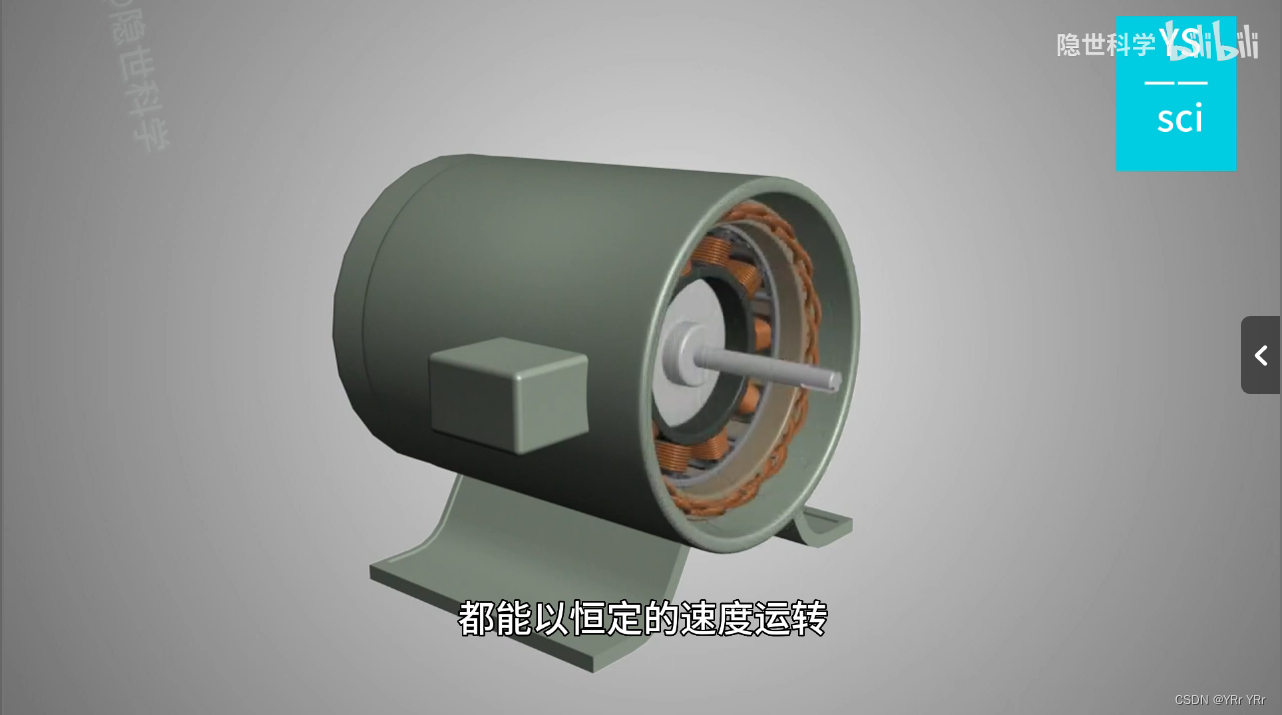

• 同步带年纪，顾名思义无论负载如何，都能以恒定的速度运转，它以高效率著称

• 这种恒速特性是通过恒定磁场和旋转磁场的相互作用实现的，与其他电机一样，同步电机由定子和转子组成，定子铁芯由硅片层叠而成，并用表面涂层进行绝缘，以尽量减少电流和磁滞损耗。

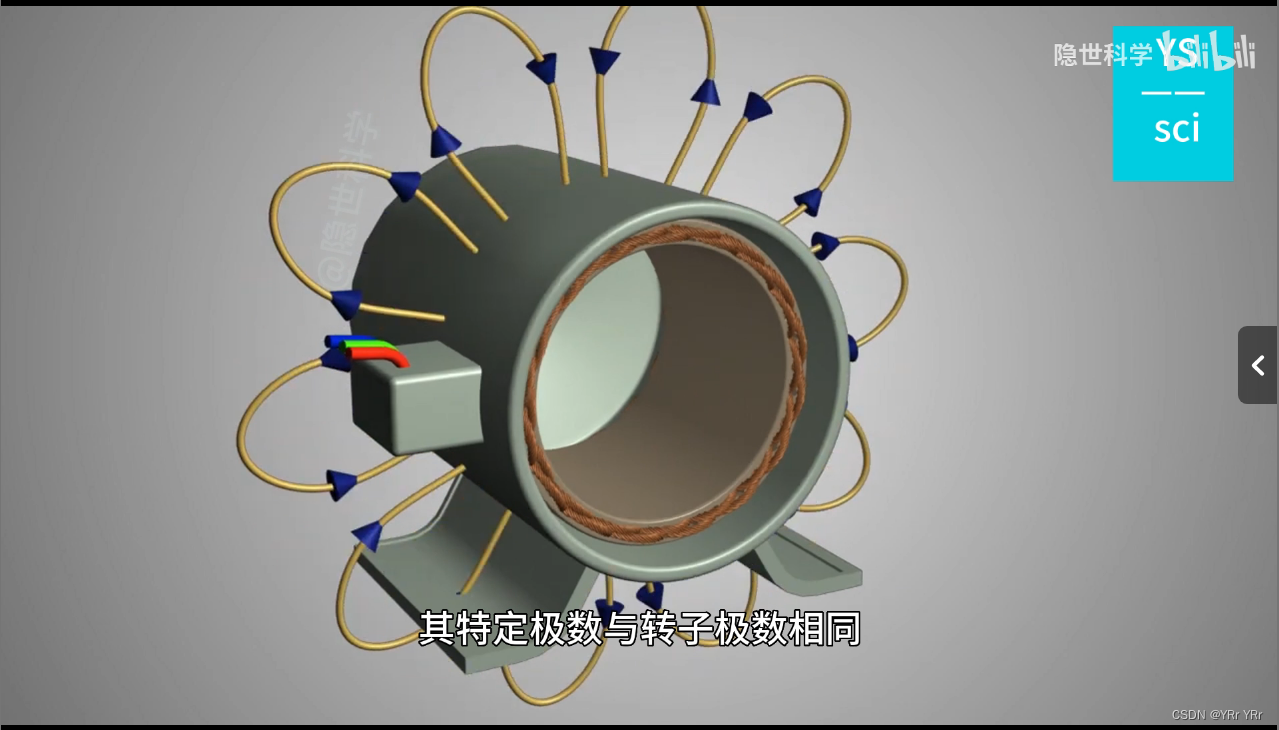

• 定子采用三相绕组，其特定级数与转子级数相同，磁场线圈由三相电源激励，形成以同步速度旋转的旋转磁场，

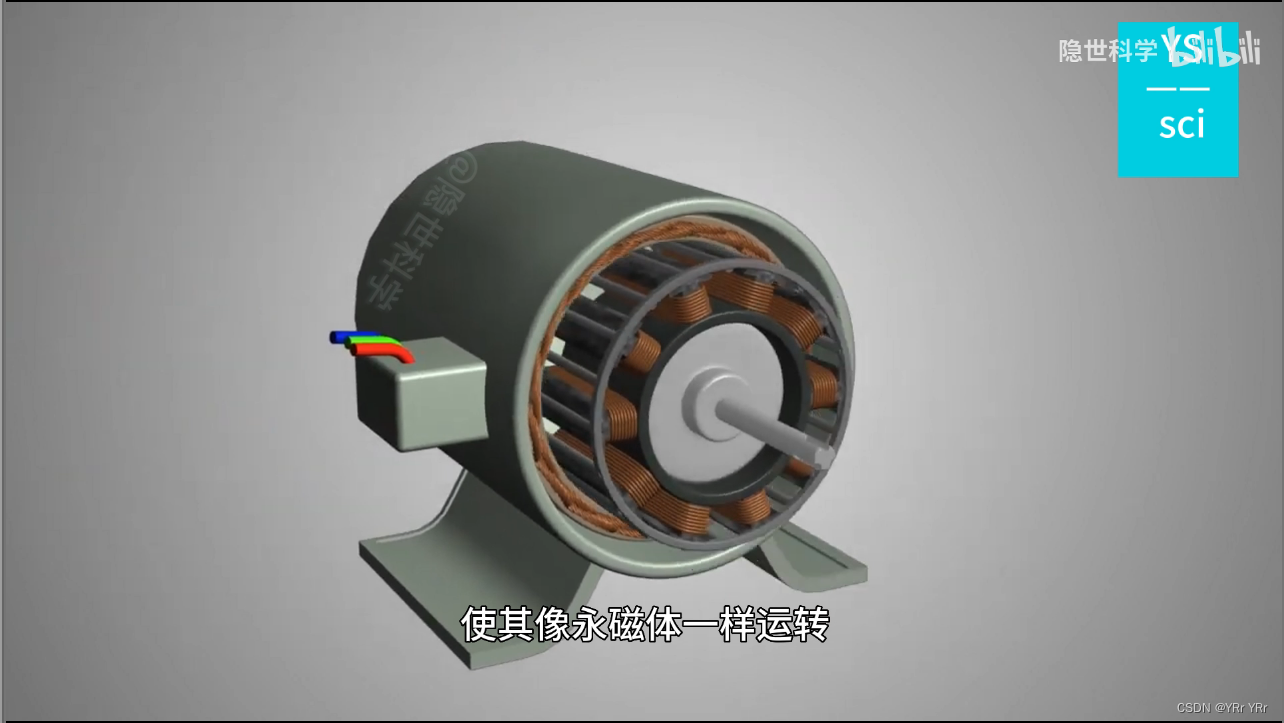

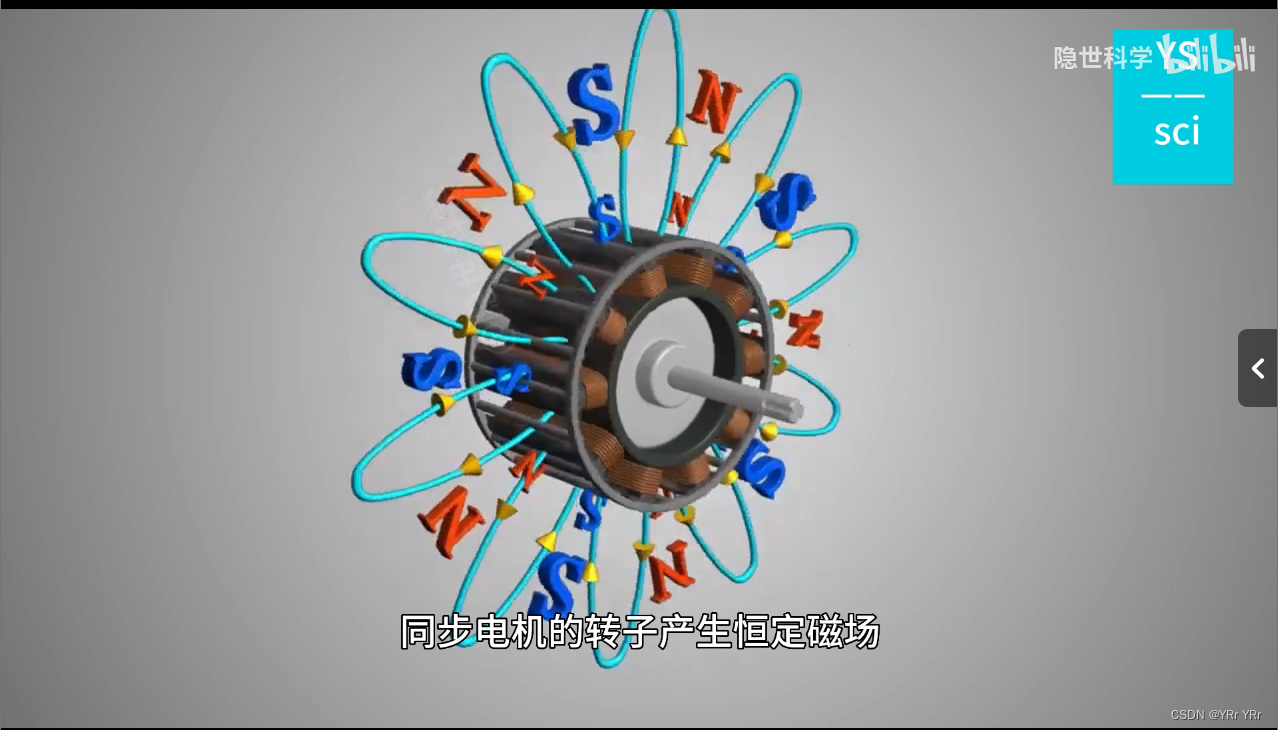

• 转子则有直流电机激励，使其像永磁体一样运转，或者转子本身也可以是永磁体，同步电机的转子产生恒定磁场，而定子产生旋转磁场

• 当这些磁场朝同一方向排列时，转子和旋转磁场的相对磁极会相互吸引，使它们磁力锁定，这意味着转子将以与旋转磁场相同的速度或同步速度旋转

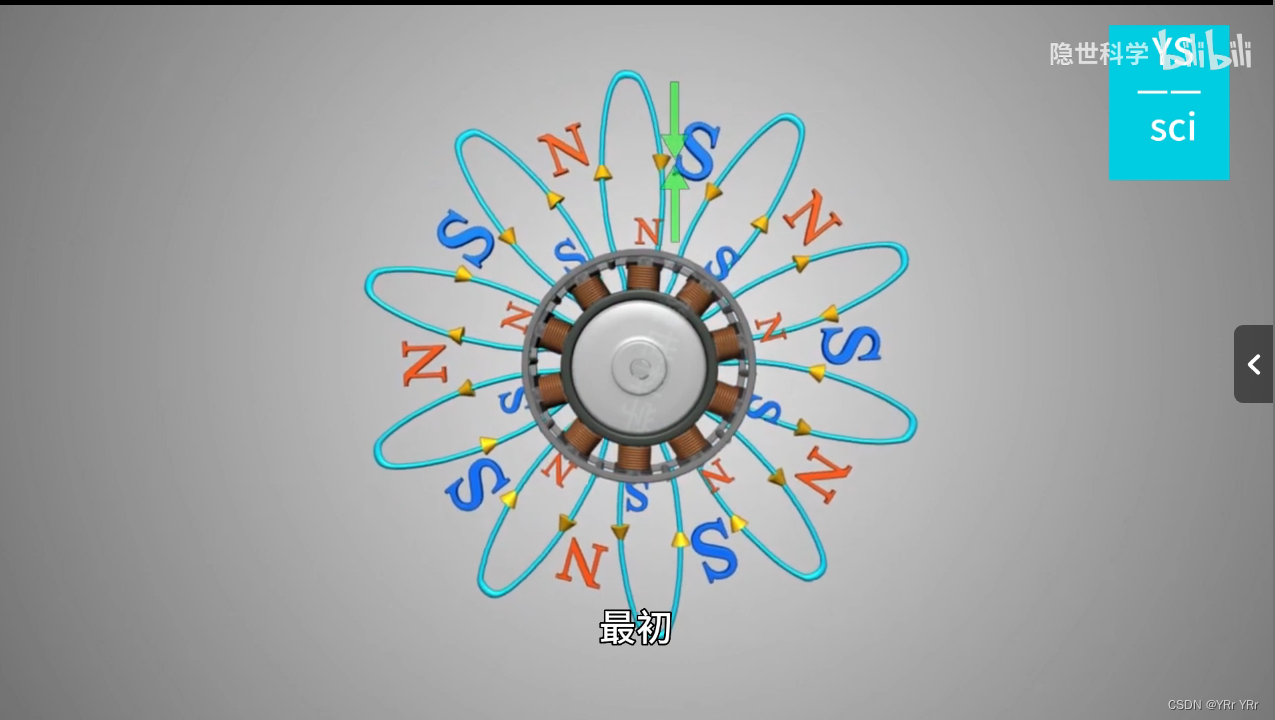

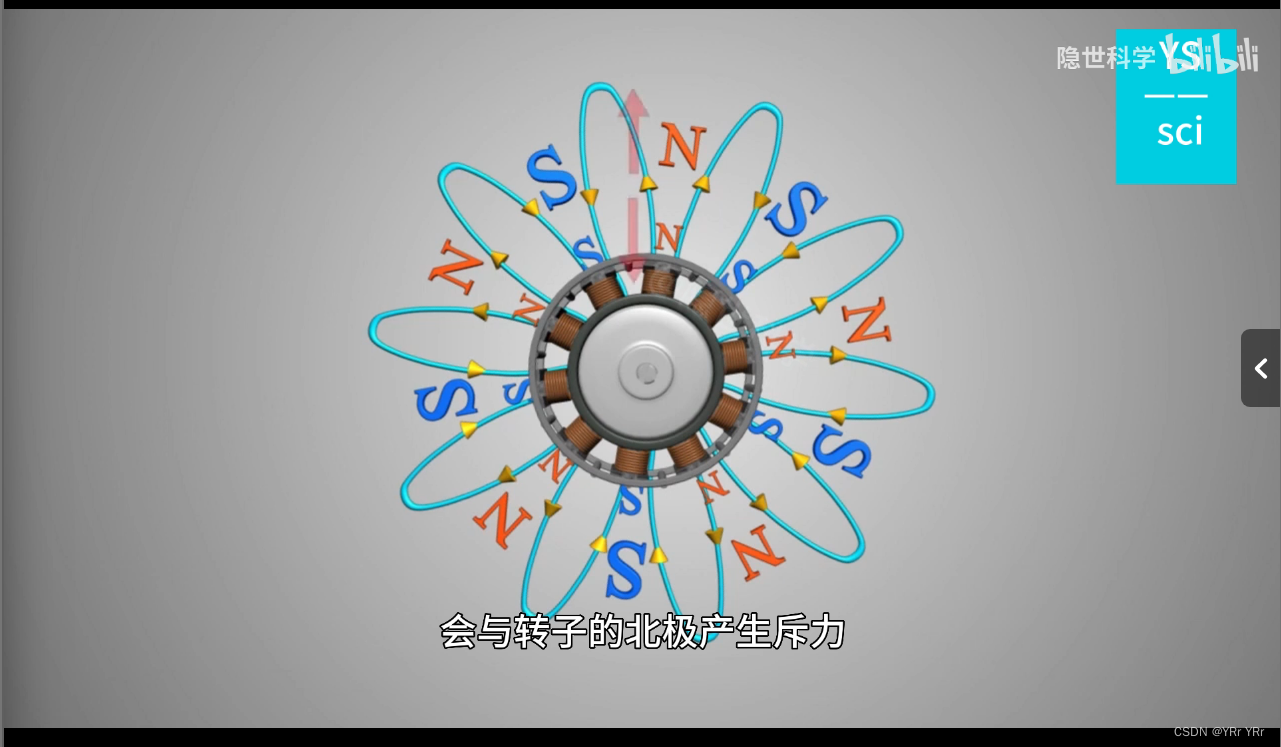

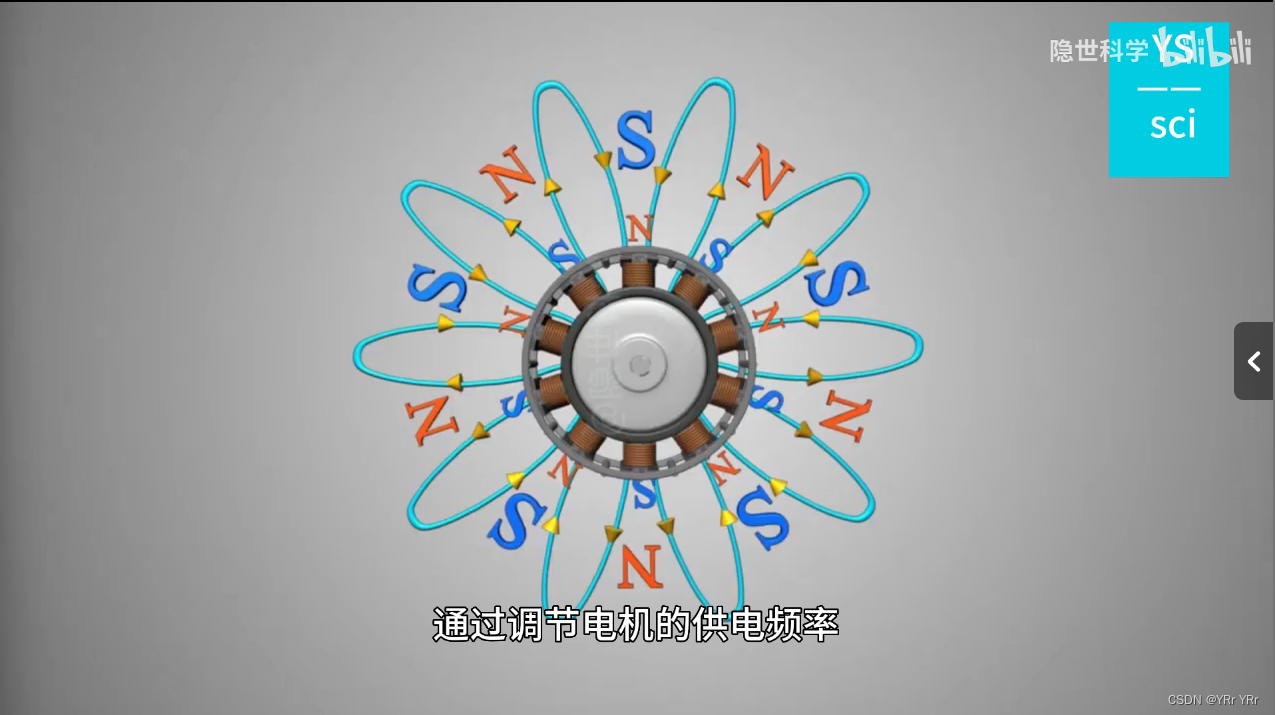

• 同步转速可以通过调节电机的供电频率，轻松控制，从而实现精确的转速控制，但是如果转子没有初始旋转，情况就不同了，最初转子被旋转磁场的南极吸引，开始朝同一方向运动，由于转子的惯性，这个起始速度非常低，当旋转磁场的北极转过来时，会与转子的北极产生斥力，从而阻碍其启动。

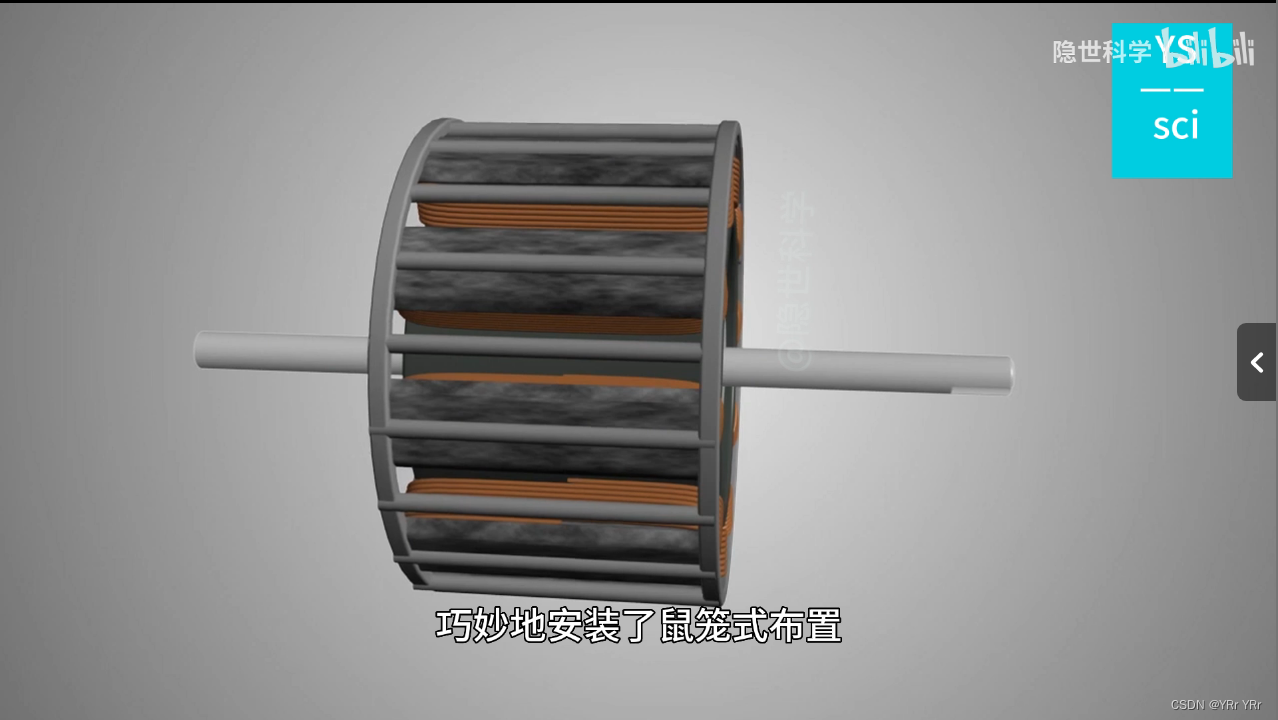

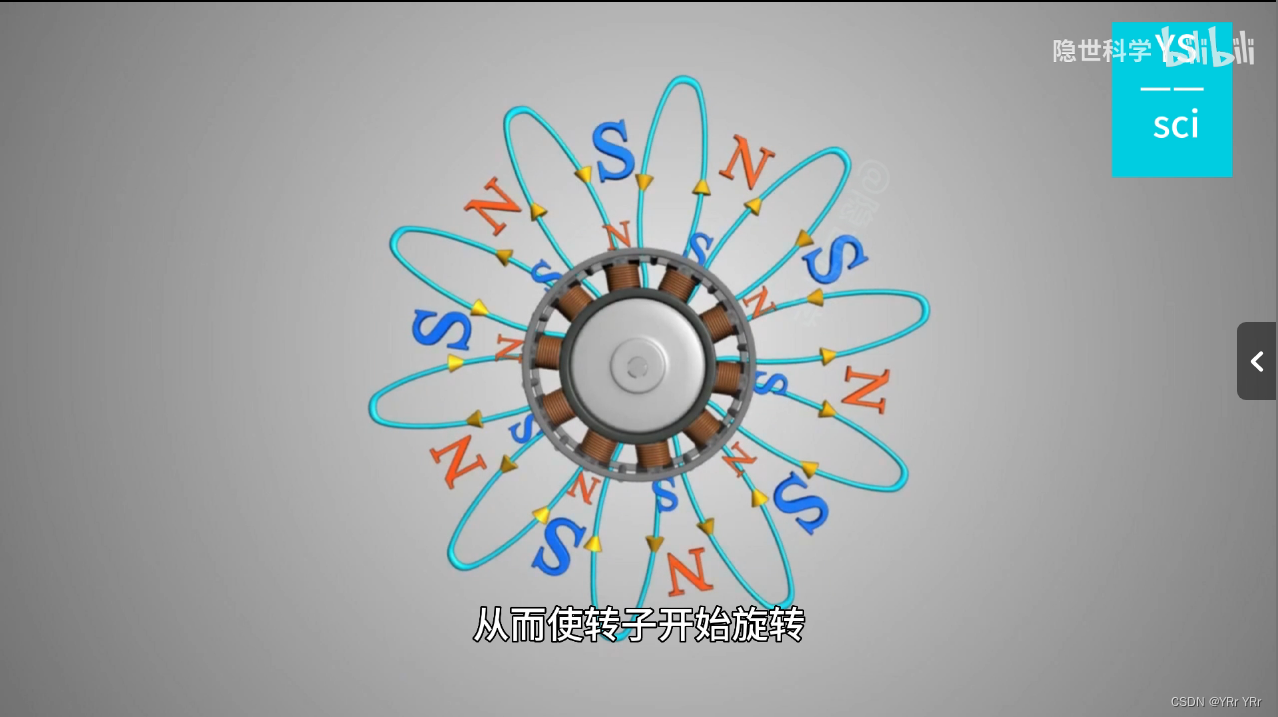

• 同步电机不能自启动，为了实现自启动，在启动时转子磁极尖端，巧妙地安装了鼠笼式布置，起初转子磁场线圈未通电，因此旋转磁场会在鼠笼条上感应出电流，从而使转子开始旋转，这与感应电机（异步电机）类似。

• 转子达到最高转速后，转子磁场线圈通电，转子锁定在旋转磁场的每个磁极上，以同步速度旋转时，鼠笼和旋转磁场之间相对运动为零这意味着鼠笼杆上的力和电流为零，从而实现同步运行，只要负载在电机能力范围内，无论电机负载如何，同步电机都能产生恒定的转速，如果外部转矩负载，超过电机产生的转矩，电机将失去同步并停止运行，电源电压过低或励磁电压过低，也会导致电机失去同步。
