电机的级数

电机的级数

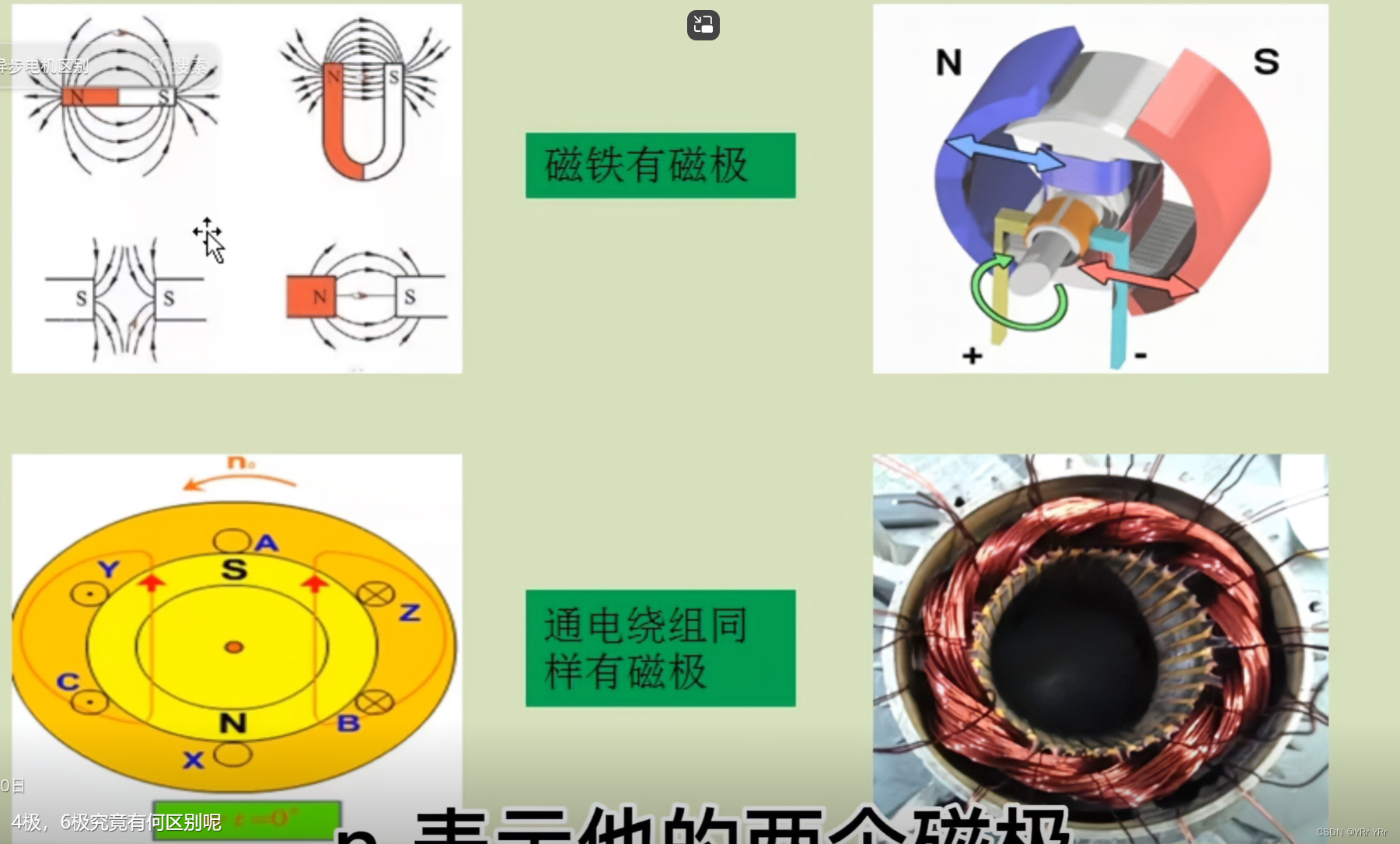

• 电机绕组线圈当通过电流的时候也会产生磁场，相应的也会有磁极。

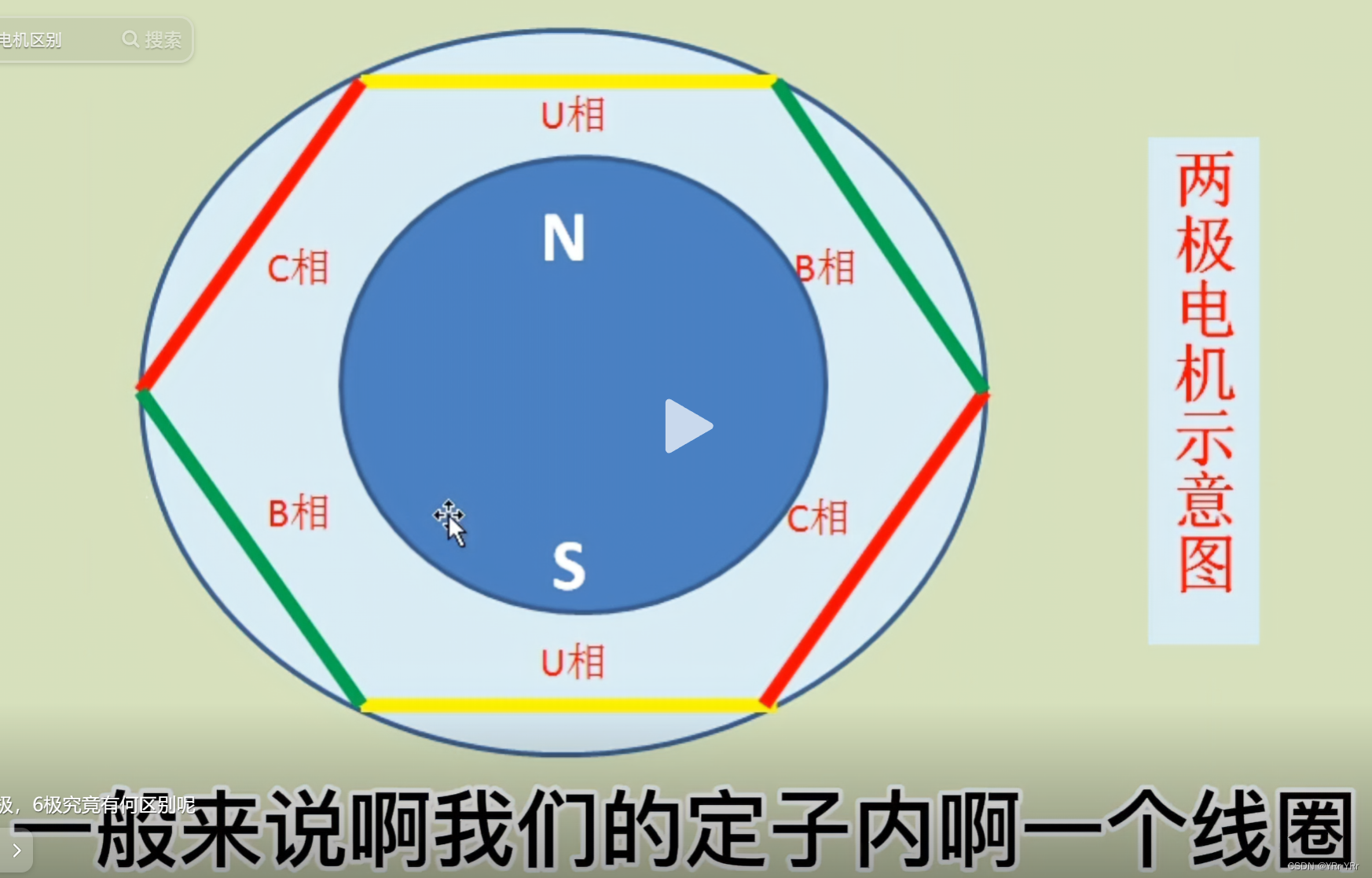

• 一般来说定子内一个线圈，就形成一个磁极，由于磁极是成对出现的，所以两个线圈形成一对磁极，称之为两极电机，这里的极就是指的一相绕组的磁极个数，三相电机它有三相绕组，每一相绕组内，有多少个磁极数，我们就称为几极电机。一相绕组，最少会有两个线圈，但可能不仅仅只有两个线圈，根据需要会做成4个、6个、8个等等，所以就会有相应的四极六极八极电机，

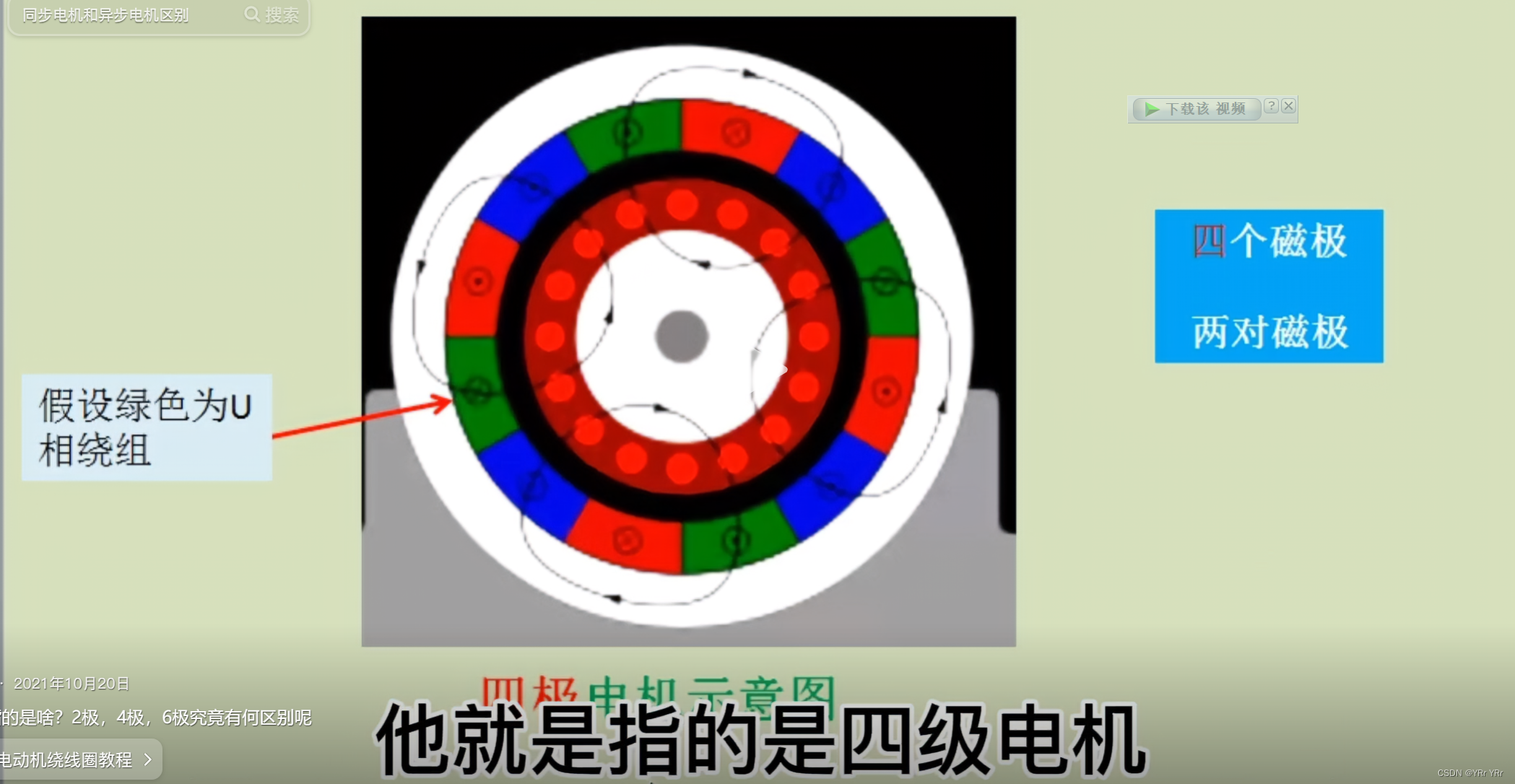

• 比如下图看到的这个图形，它指的就是四级电机，那么像这个绿色的就是指的U相绕组，那么这个U相绕组，它有四个磁极，两对磁极（NS）

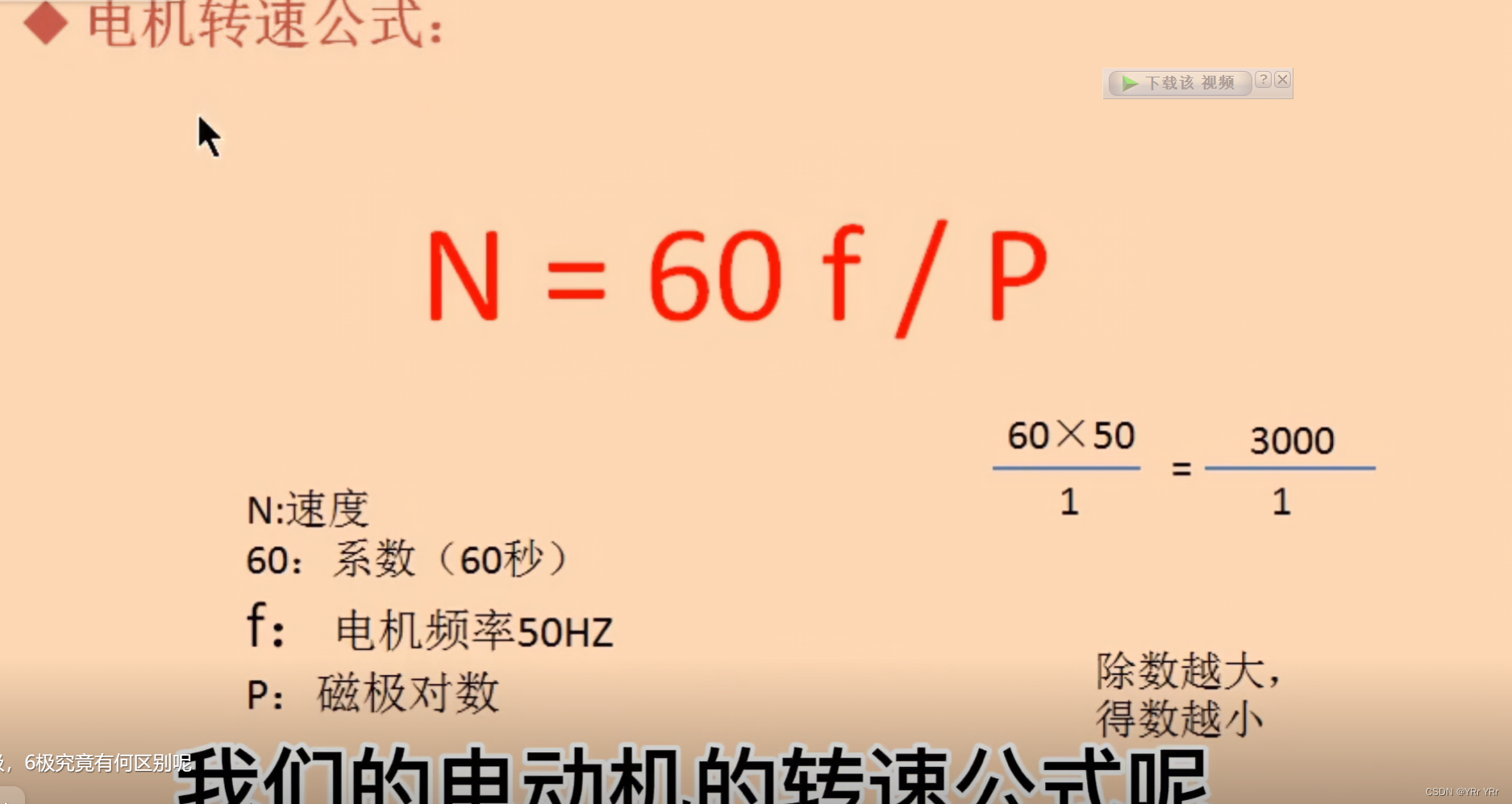

• 电机的级数与转速有关，由于负载性质不同要求不一样，电动机的转速公式，为N=60*f/P，60乘以电动机的频率再除以电动机的磁极对数，注意是磁极对数，比方说2极电机那它就有一对磁极，P就等于1
  • 比方说4极电机，那它就由两队磁极，P就等于2，转速公式就是60乘以我们的50HZ频率（电源频率），等于3000转，然后再除以极对数（P=2），得到1500转

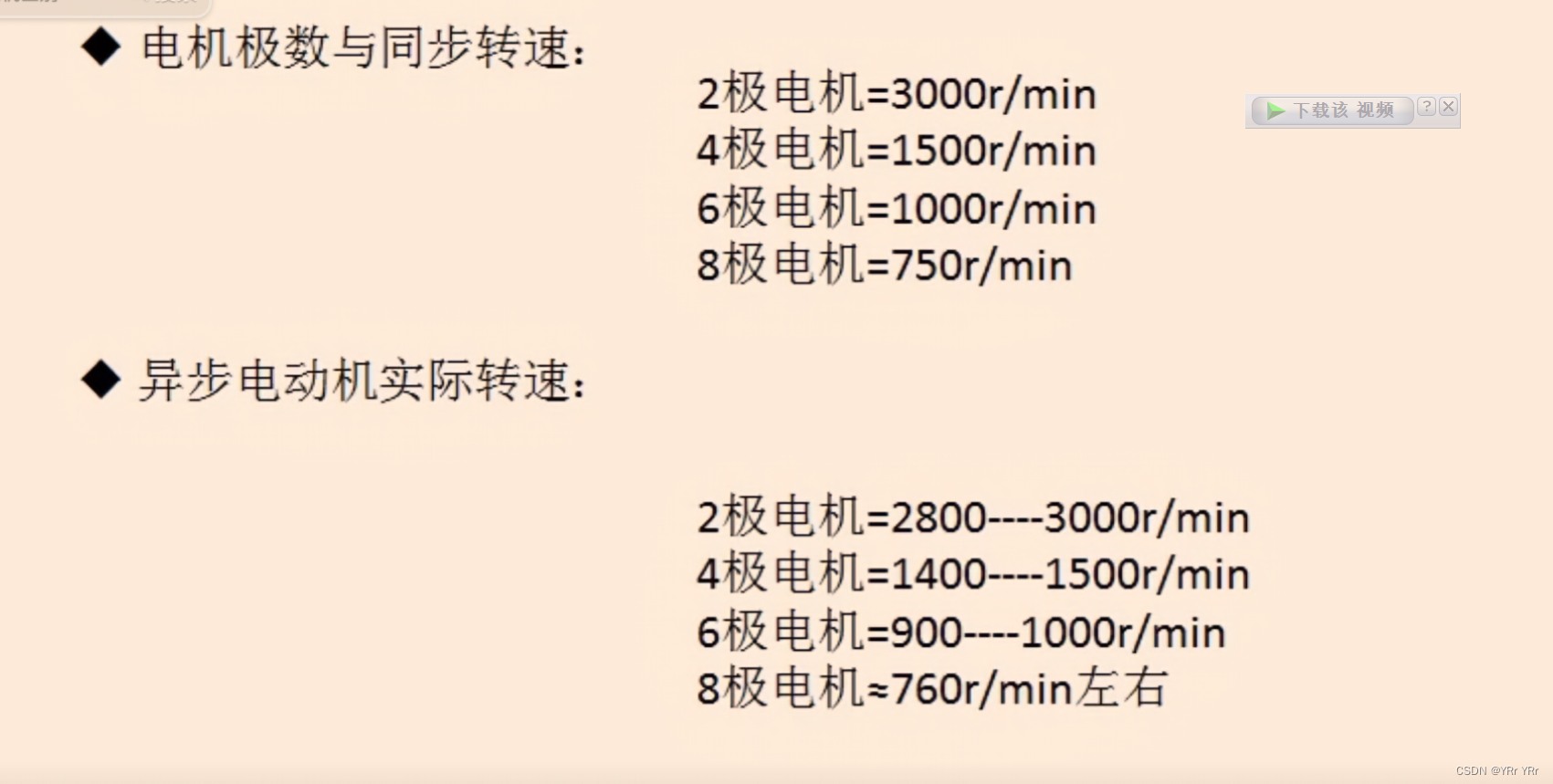

  • 磁极对数越多，转速越慢，两极电机3000转每分钟，这个转速叫做同步转速，指的是定子磁场一秒钟50HZ的变化（因为电源皮频率是50HZ），针对于一分钟就是乘以60，但是电机轴总是相对滞后（三相无刷异步电机），它是有延迟的，并不能达到3000转，所以这里的电机其实是异步电动机。

• 异步电机实际转速比同步转速慢一些

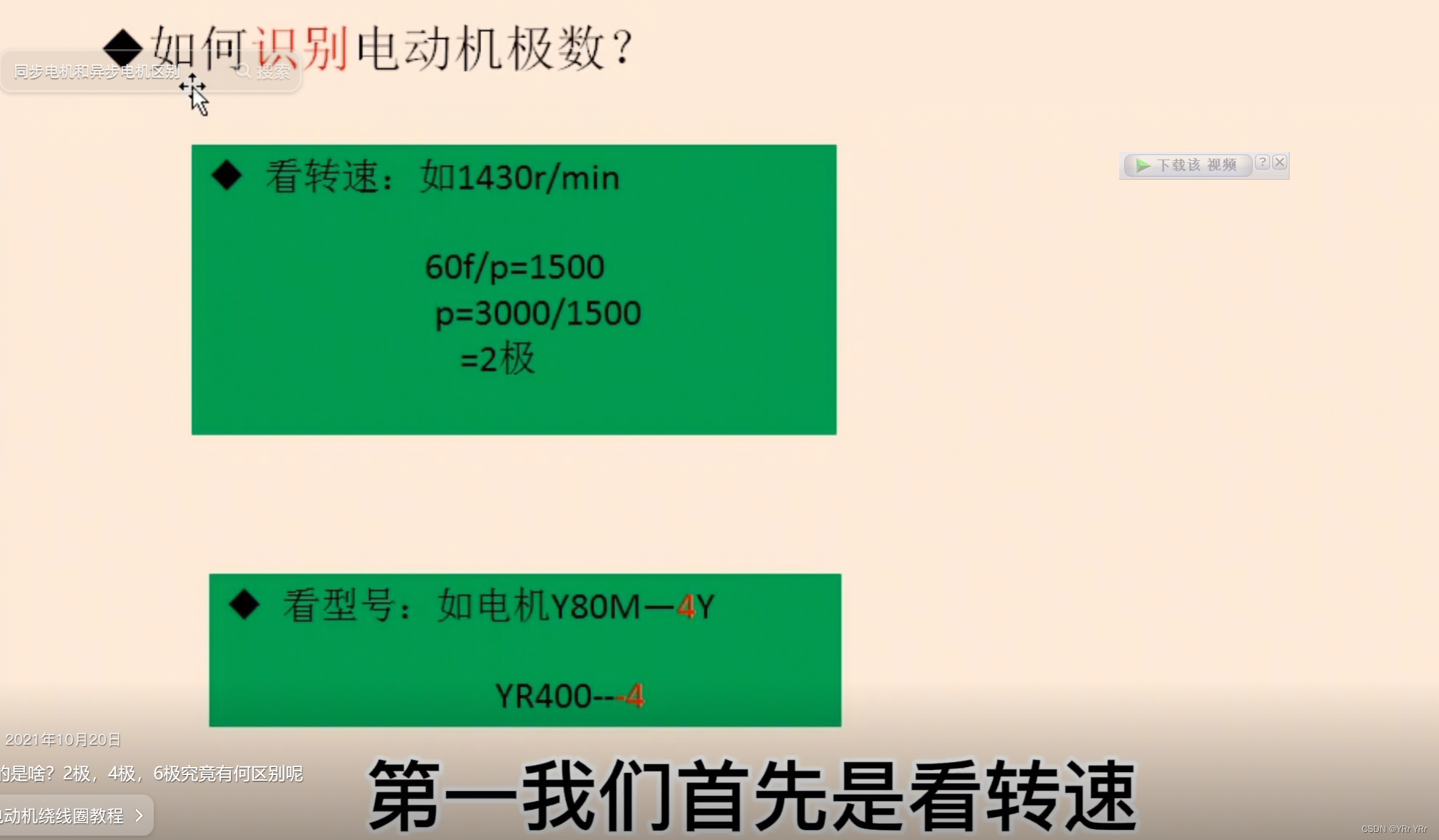

• 如何识别电机极数
  • 第一看转速，比如一台电机的转速是1430转每分钟，那么根据转速公式，得到P=2，两对磁极，4极电机
  • 看型号，比如说电机型号最末尾的数字代表极数。

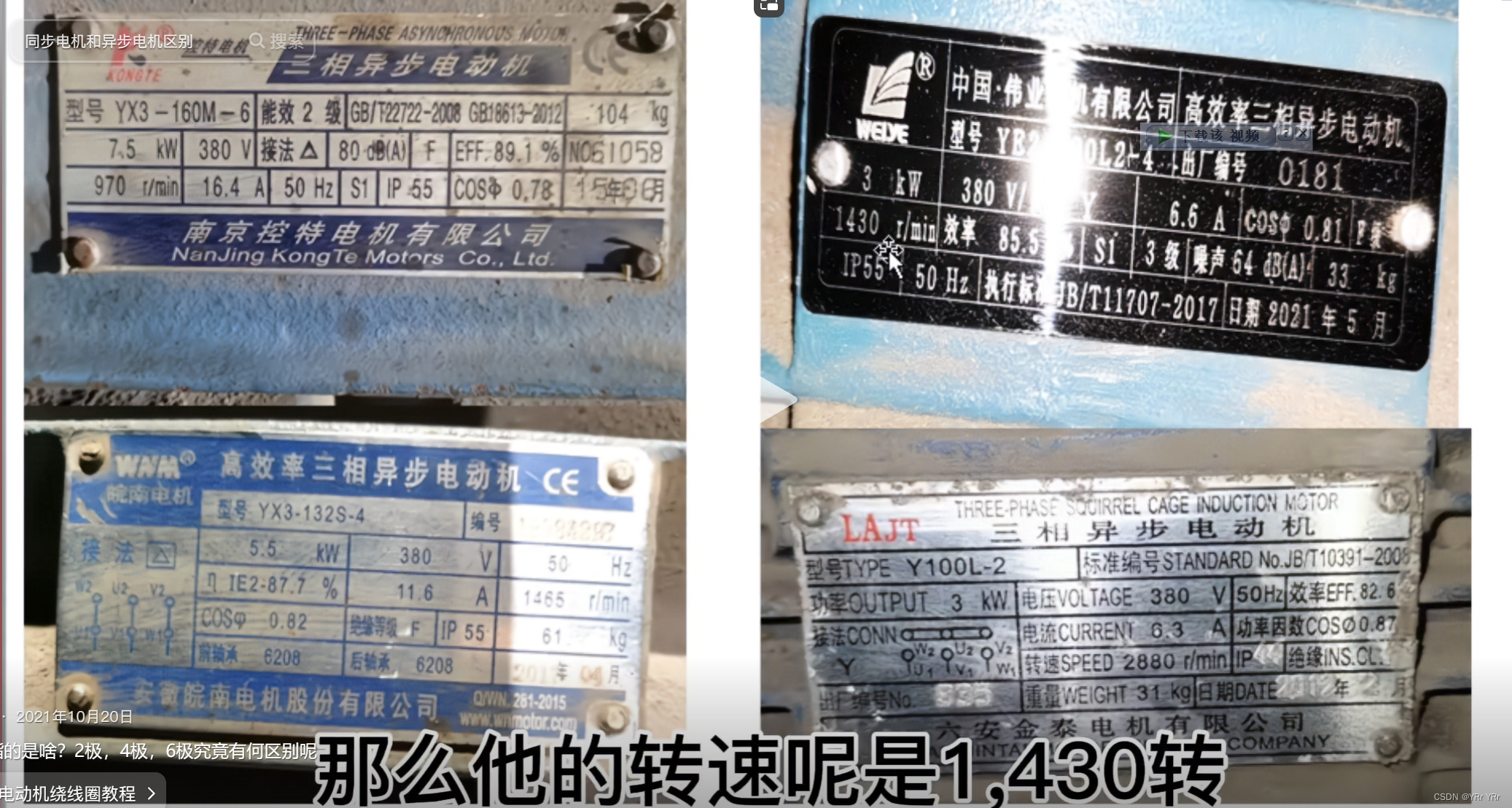

• 看电机铭牌

• 三相交流电机，每组线圈都会产生NS磁极，每个电机每相含有的磁极个数就是极数，由于磁极是成对出现的，所以电机有2，4，6，8极之分，
