三相异步电动机的使用

三相异步电动机的铭牌数据

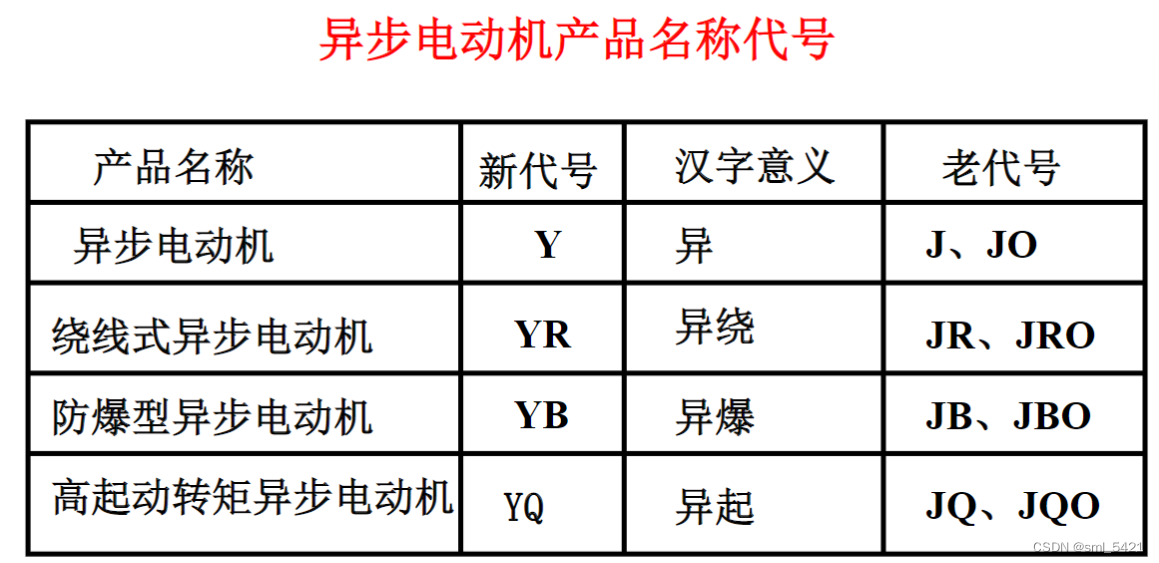

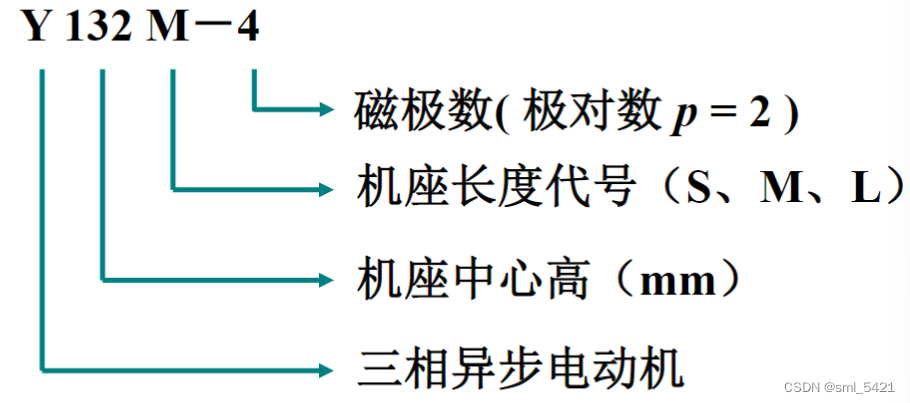

1、型号

用以表明电动机的系列、几何尺寸和极数。

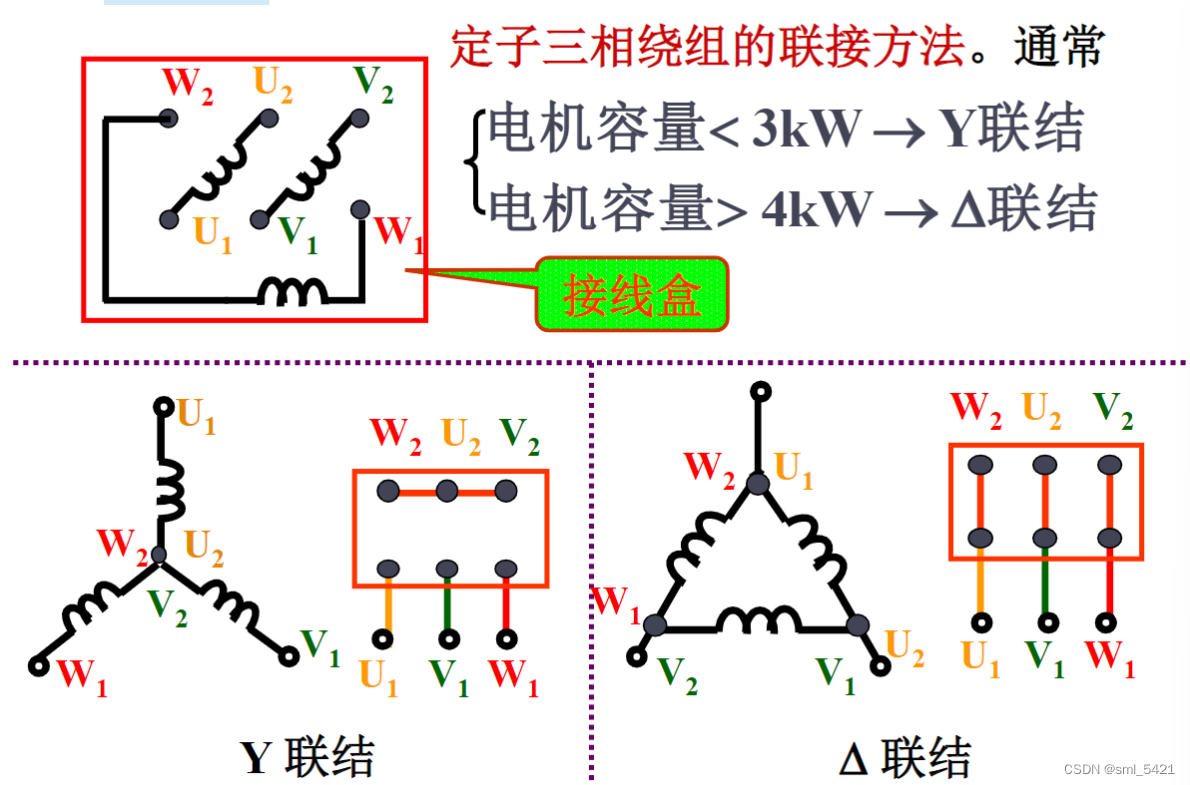

2、接法

3、电压

电动机在额定运行时定子绕组上应加的线电压值。

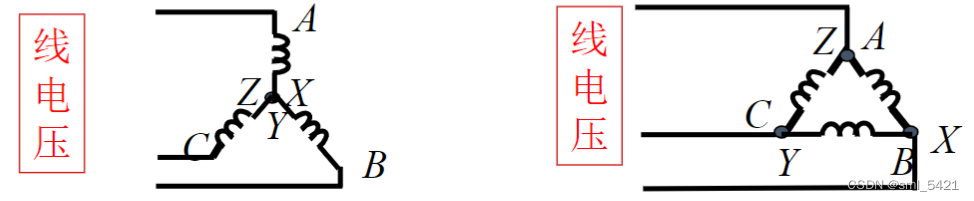

380/220V、Y/▲ 是指线电压为 380V 时采用Y联结；线电压为 220V 时采用 ▲ 联结。

4、电流

电动机在额定运行时定子绕组的线电流值。

Y / ▲ 6.72 / 11.64 A 表示星形联结下电机的线电流为 6.72A；三角形联结下线电流为 11.64A。两种接法下相电流均为 6.72A。

5、功率与效率

P1是输入功率。

P2是输出功率。

P1=ηP2

额定功率是指电机在额定运行时轴上输出的机械功率 P2，它不等于从电源吸取的电功率 P1。
