【笔记】正弦量的相量表示

最新推荐文章于 2025-05-19 19:53:38 发布

sml_5421

最新推荐文章于 2025-05-19 19:53:38 发布

阅读量281

点赞数 4

分类专栏：电工文章标签：笔记

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/m0_73676887/article/details/148024861

版权

电工专栏收录该内容

7 篇文章

订阅专栏

目录

1. 复数及其运算

（1）复数的表示形式

（2）复数的基本运算

2. 正弦量的相量表示法

正弦量和相量的一一对应关系

正弦量的表示

写出正弦函数对应的相量

相量利用复数进行运算

1. 复数及其运算

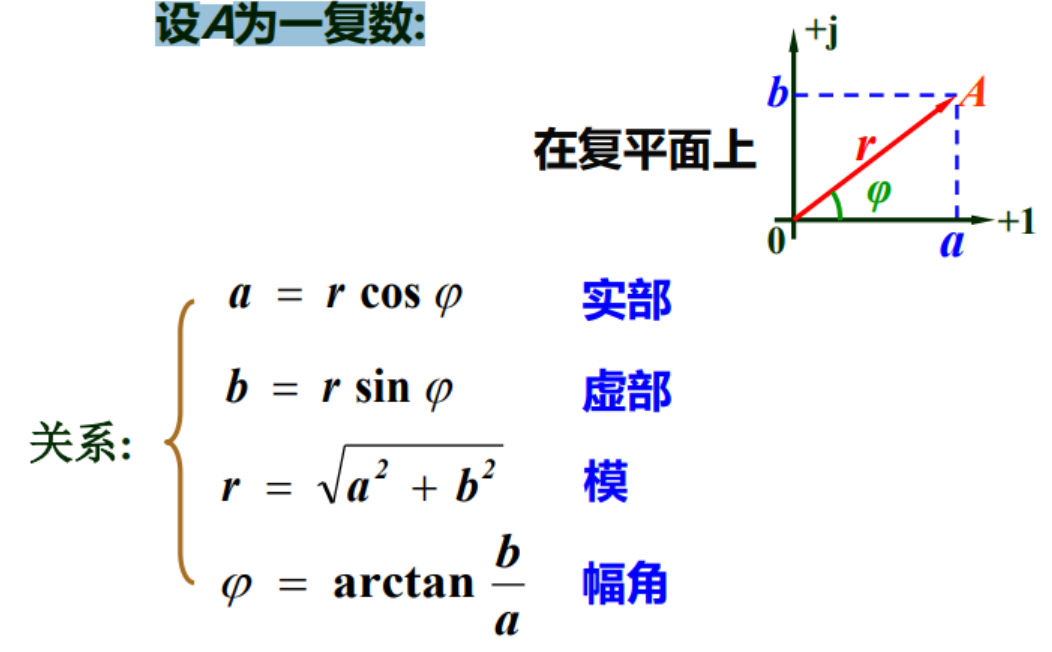

（1）复数的表示形式

代数式： $A=a+bj$
三角式： $A=rcos\varphi +jrsin\varphi=(cos\varphi +jsin\varphi)r$
指数式： $A=re^{j\varphi}$
极坐标式： $A=r\angle{\varphi}$

三角式和指数式可以通过欧拉方程 $e^{j\varphi}=cos\varphi+jsin\varphi$ 转换。

（2）复数的基本运算

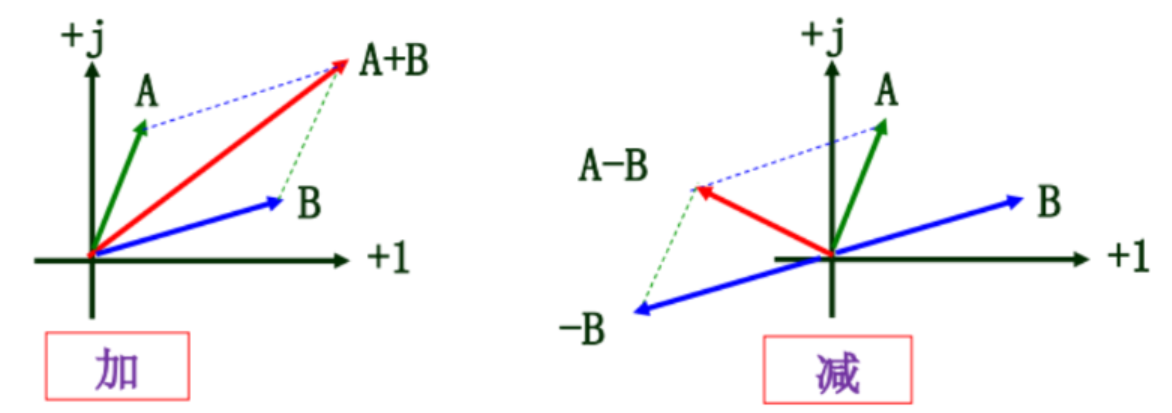

加减

实部和实部相加/减，虚部和虚部相加/减

设： $A=a_1+jb_1$ ; $B=a_2+jb_2$

则： $A\pm B=(a_1\pm a_2)+j(b_1\pm b_2)$

乘除

乘：模相乘，角度相加

$A=r_1e^{j\varphi_1}$ , $B=r_2e^{j\varphi_2}$

$A\cdot B=r_1e^{j\varphi_1}\cdot r_2e^{j\varphi_2}=r_1r_2e^{j(\varphi_1+\varphi_2)}$

$A\cdot B=r_1\angle \varphi_1\cdot r_2\angle \varphi_2=r_1r_2\angle (\varphi_1+\varphi_2)$

除：模相除，角度相减

$A/B=\frac{r_1e^{j\varphi_1}}{r_2e^{j\varphi_2}}=\frac{r_1}{r_2}e^{j(\varphi_1-\varphi_2)}$

$A/B=\frac{r_1\angle \varphi_1}{r_2\angle \varphi_2}=\frac{r_1}{r_2}\angle (\varphi_1-\varphi_2)$

微分

$j\cdot ·j =-1$

$j = 1\angle90^{\circ}$

理解成：一个本来在实轴为“1”的线段，每次乘j则逆时针旋转90°，两次旋转就是180°，变成了“-1”

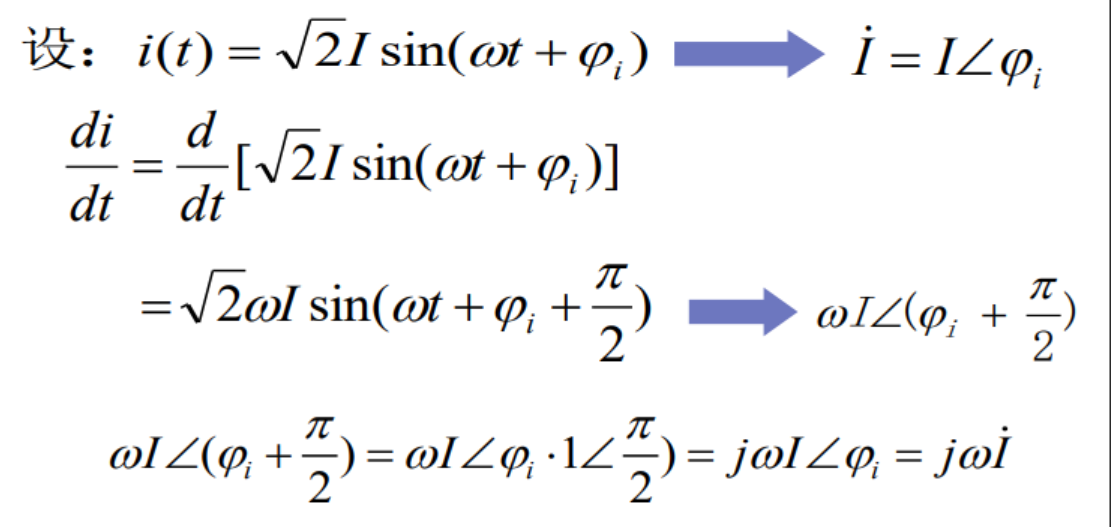

微分

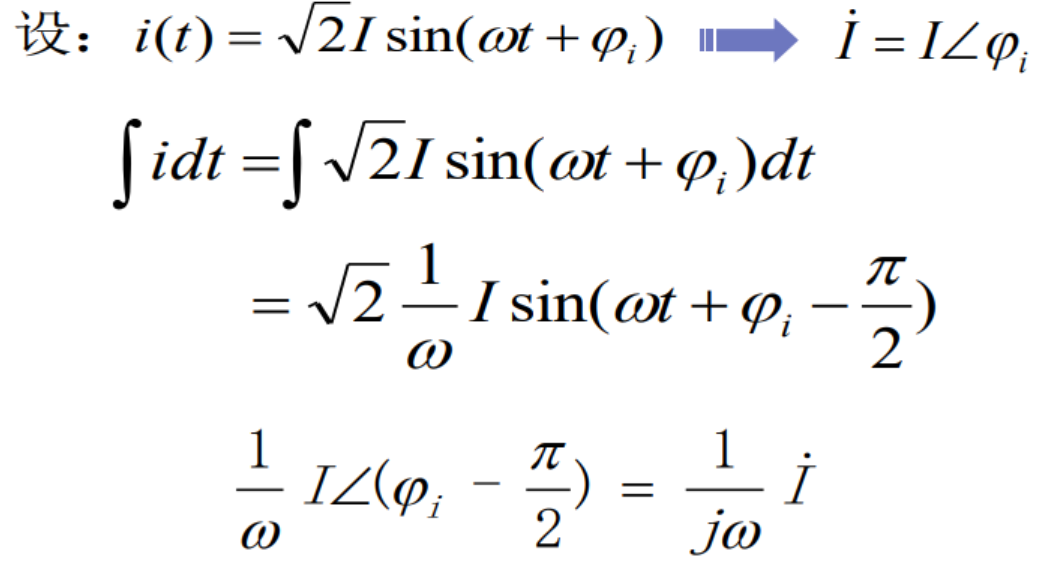

积分

2. 正弦量的相量表示法

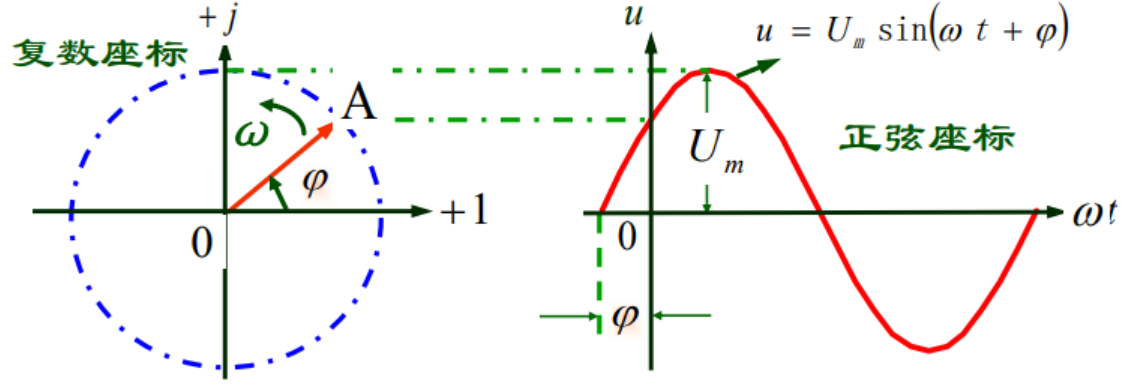

正弦量和相量的一一对应关系

相量特指与正弦量具有一一对应关系的复数。

正弦量的最大值对应复数A的模值；

正弦量的初相与复数A的幅角相对应；

正弦量的角频率对应复数A绕轴旋转的角速度；

实质：用复数表示正弦量。

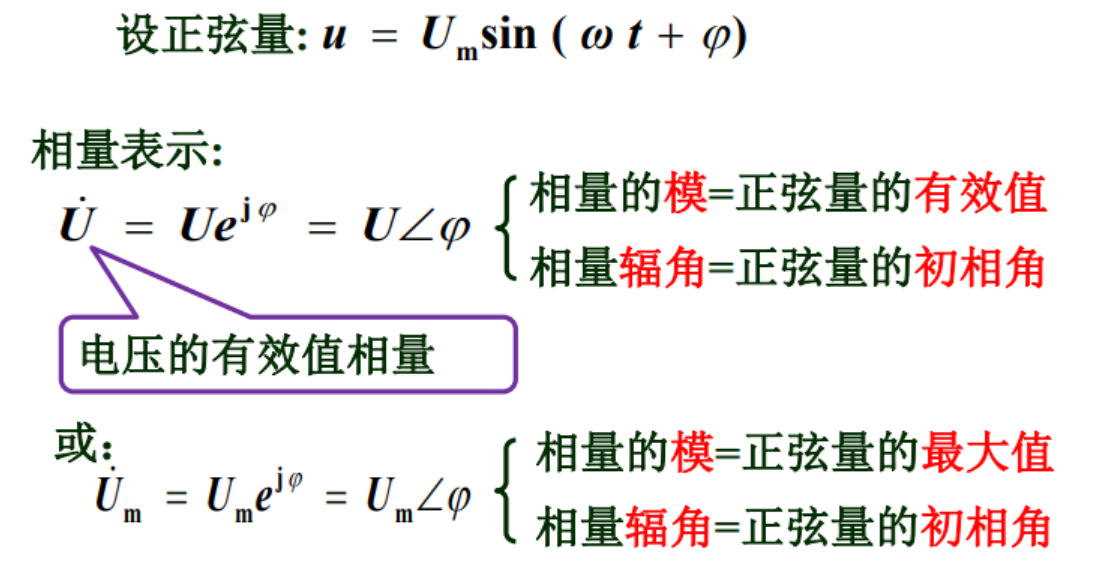

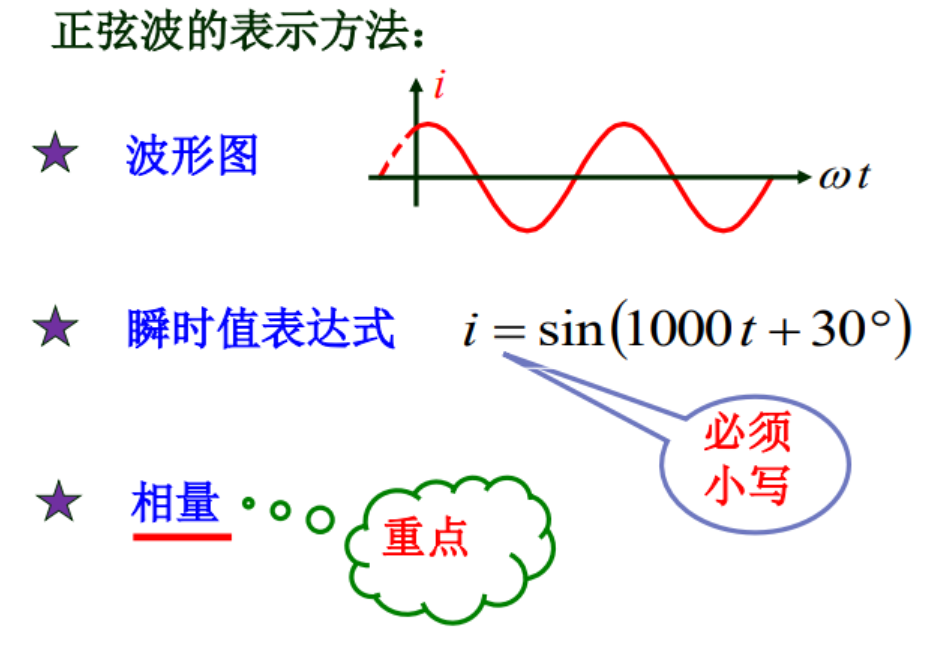

正弦量的表示

把表示正弦量的复数称相量，并在大写字母上打“ · ”。

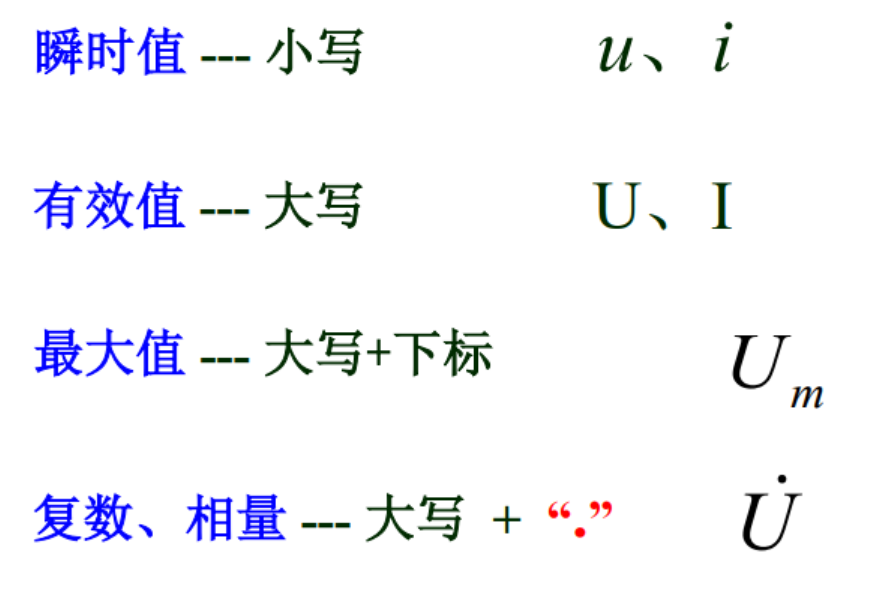

符号说明

相量图

把相量表示在复平面的图形

一般不画坐标轴

只有同频率的正弦量才能画在一张相量图上，不同频率不行。

练习

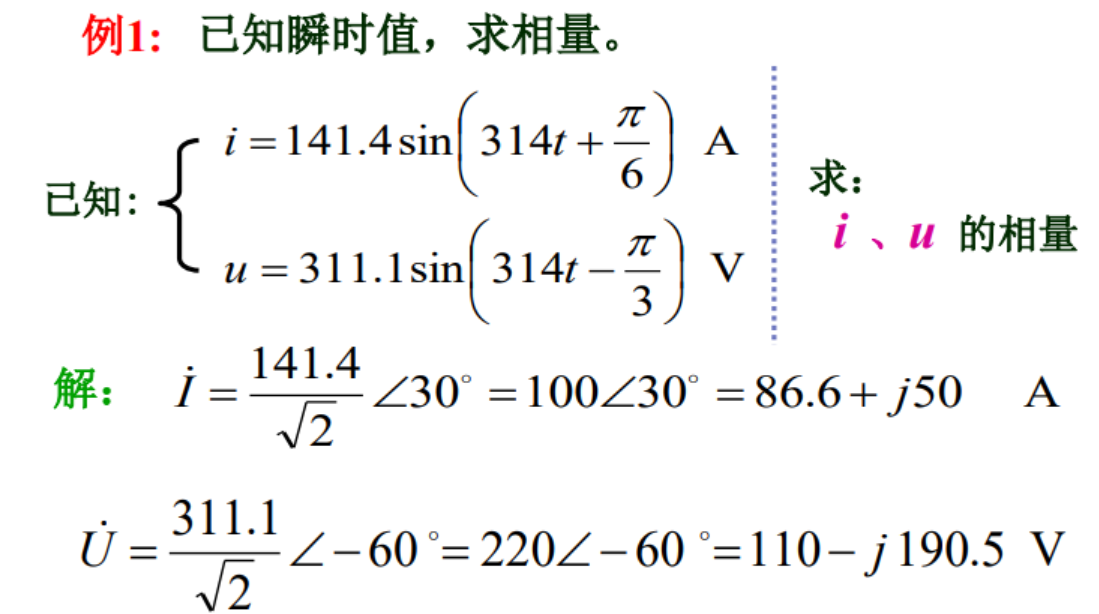

写出正弦函数对应的相量

相量利用复数进行运算

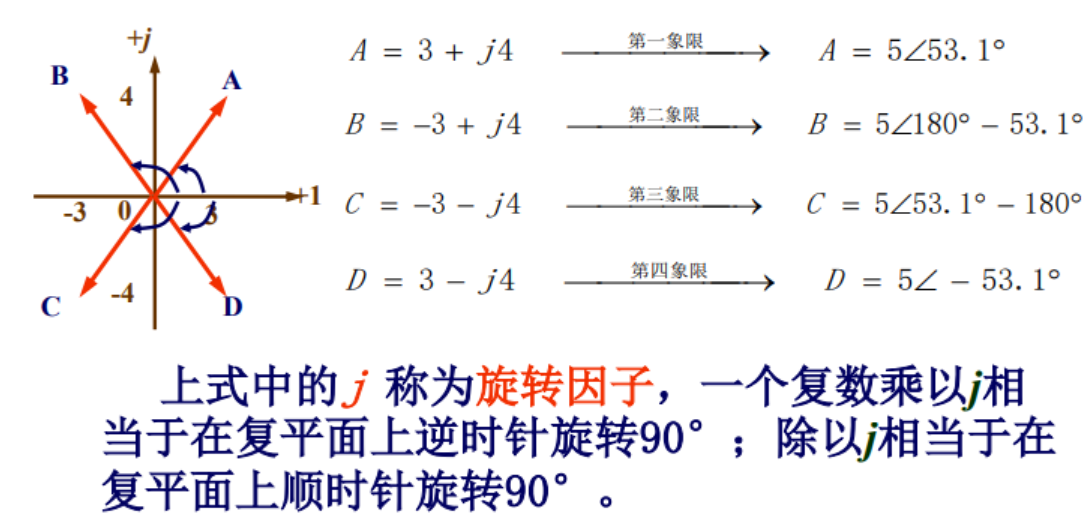

在复数运算当中，一定要根据复数所在象限正确写出幅角的值
