西门子PLC-1200基础编程(一)

硬件接线总结

1. 所有按钮的一段接I点，另一端和公共端M之间直接接直流24V电流
2. 传感器(有源信号)NPN类，棕色线接24V，蓝色线接0V，黑色信号线接I点，公共端M接24V，传感器PNP类公共端M接0V
3. 继电器型输出的Q点接24-220V的交流负载即可，公共端L和负载线圈之间接对应的电压即可，正负极没有固定要求，常规L接正或火线
4. 晶体管输出型的Q点只能接直流24V的负载，正负极接线固定，不可接反

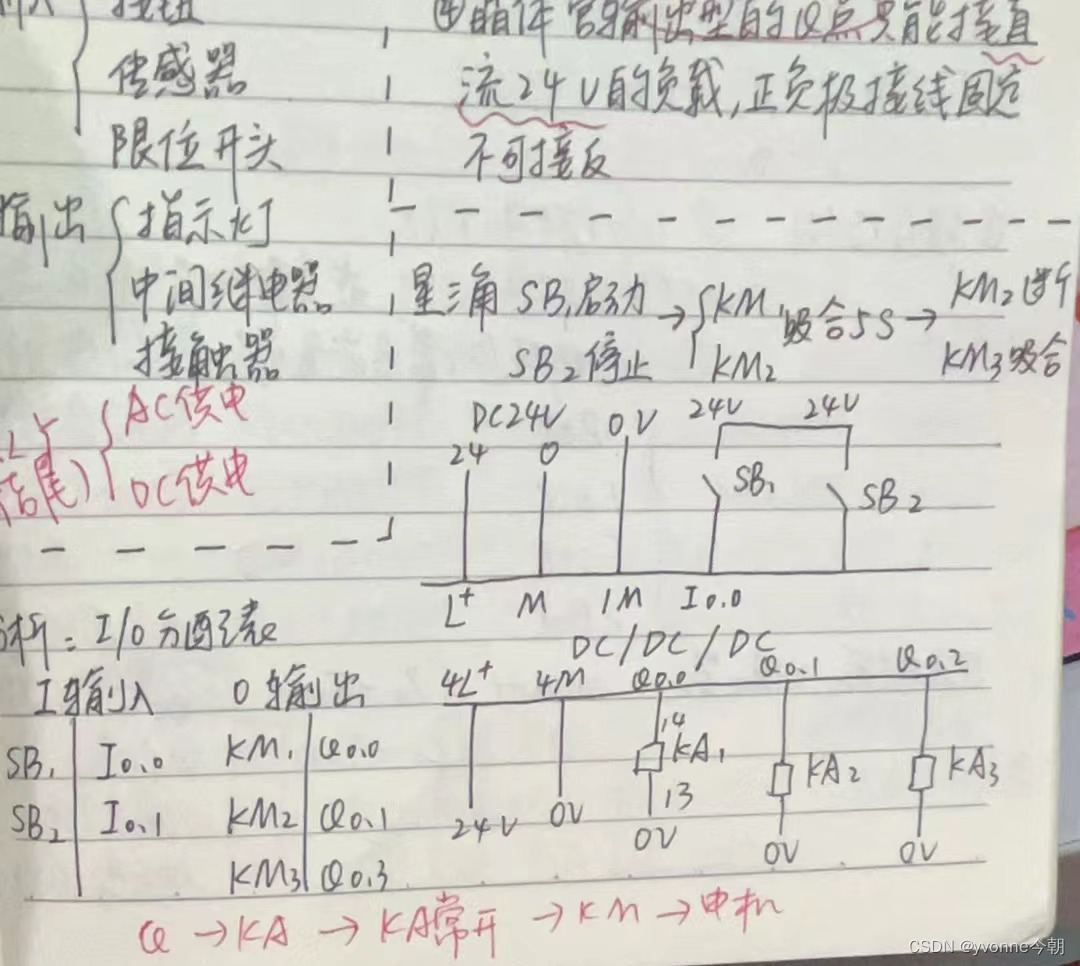

星三角启动

SMART与S7-1200的区别

1. 软件：291M(smart) win7与win10         TIA博途  7G
2. 硬件：SMART 6+1扩展且地址固定0-1023共1024字节    1200是8+3+1扩展且地址可变
3. 处理速度：SMART是0.15微秒   1200是0.08微秒
4. 通信：SMART使用网口加串口DPO1通讯   1200使用网线
5. 存储区：I、Q、M、V、T、C，SMART是固定的，1200可变化
6. 程序结构：SMART主程序1个、子程序128个且嵌套最多8层，中断程序最多嵌套4层  1200有OB块、FB块、FC块、DB块
7. 定时器与计数器：SMART是固定的，T0-T255   C0-T255

S7-12
