前言

本篇笔记继续学习西门子1200PLC的知识，主要包括1200PLC的工作原理，基本的指令，软件的使用和仿真，以及1200的数据类型。

---

一、S7-1200PLC工作原理

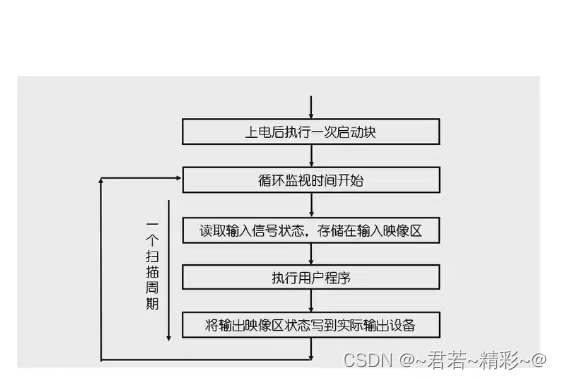

PLC采用循环执行用户程序的方式，称为循环扫描工作方式，一个循环扫描周期主要可分为：输入采样，程序执行和输出刷新这三个阶段。当PLC运行后，首先执行一次启动组织块，再开始监视时间，在输入采样阶段，读取输入设备的状态并存储到io映像区中，之后进行程序执行阶段，按照从上到下，从左到右的顺序依次执行程序，执行完程序后，将输出映像区的结果刷新到输出设备，这一过程就是一个扫描周期，循环进行上述步骤称为循环扫描工作方式（工作原理）。

二、博图软件的使用和基本指令

1.软件的使用

 在上一篇笔记中我们已将安装好了博图v16编程软件，这里就来说一下软件的使用；

装好软件后我们首先要做的就是打开软件然后创建一个项目，下面就来说一下：

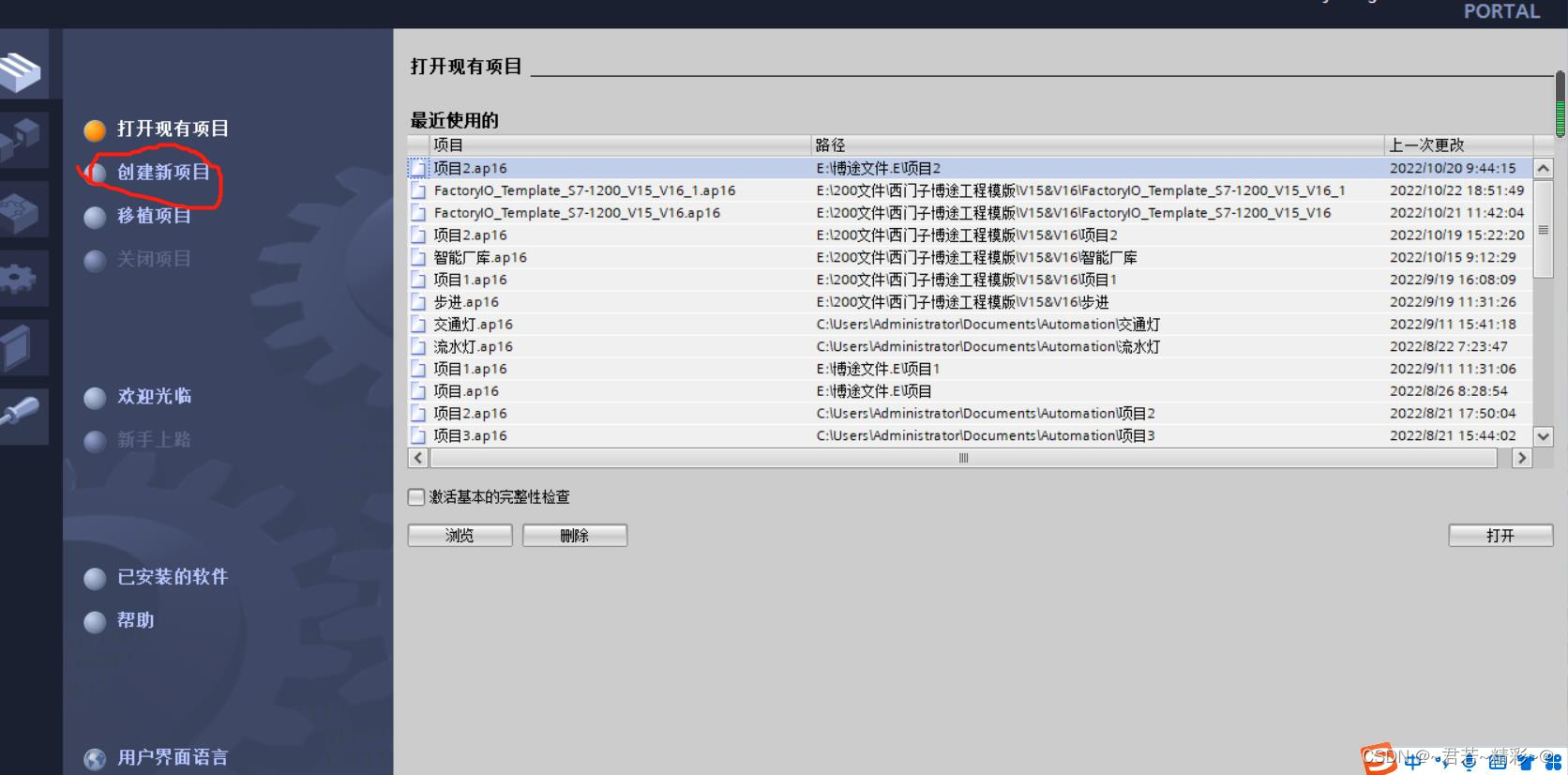

1.打开软件，找到左侧的创建新项目。

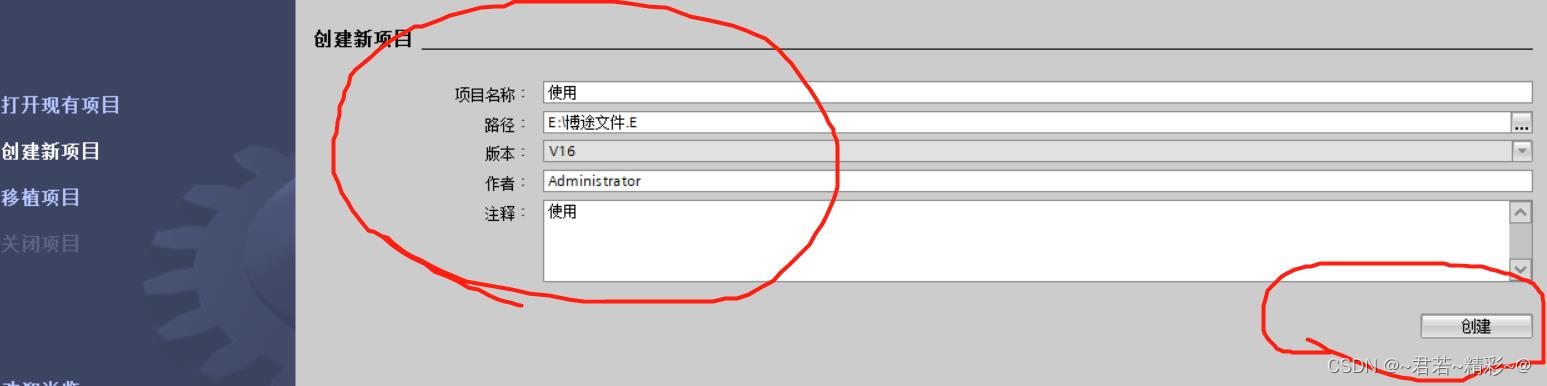

 2.点击创建新项目，然后修改名称，选择路径，作者和注释写不写都可以；点击创建。

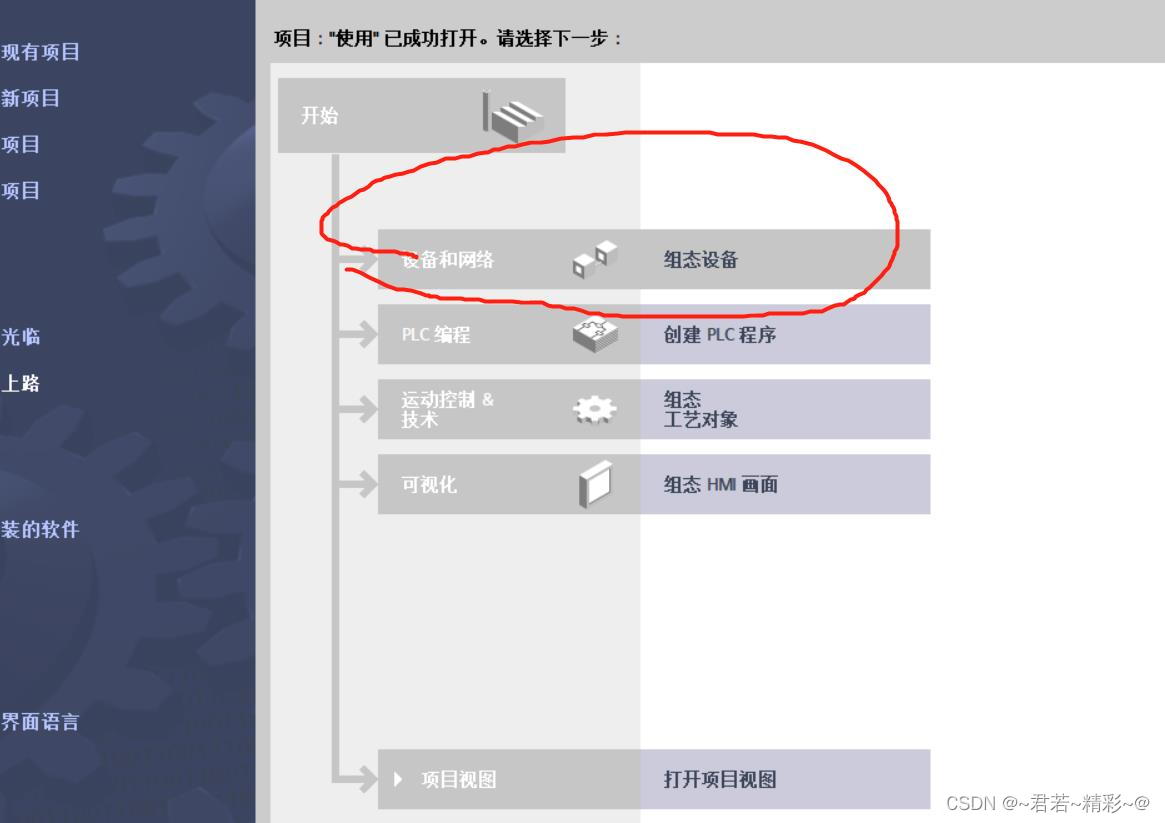

 3.进入此界面，找到设备和网络/组态设备。

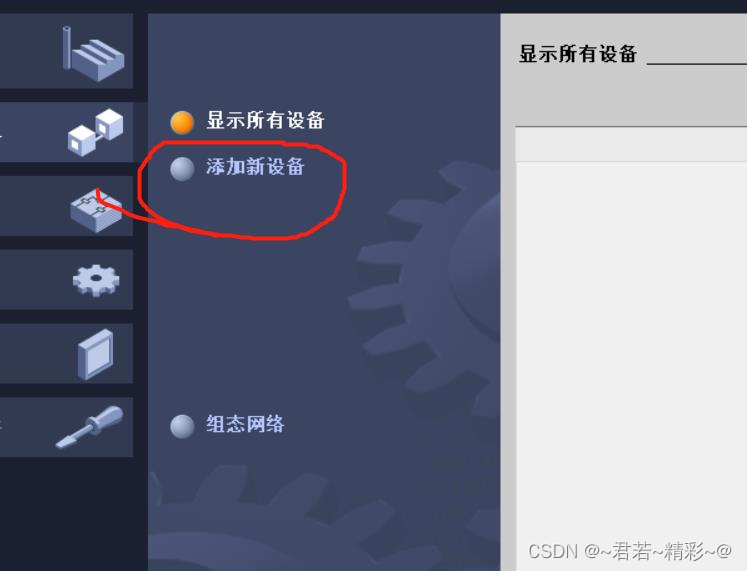

 4.点击组态设备，添加新设备。

 5.找到控制器---s7-1200---CPU---1215C DC/DC/DC。

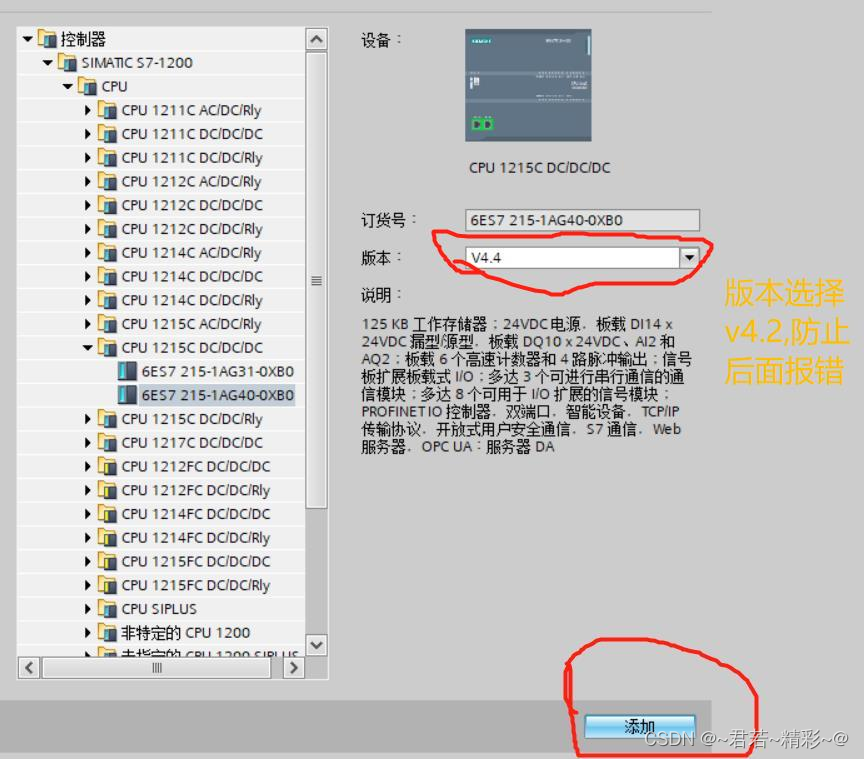

 6.选择订货号和版本号。

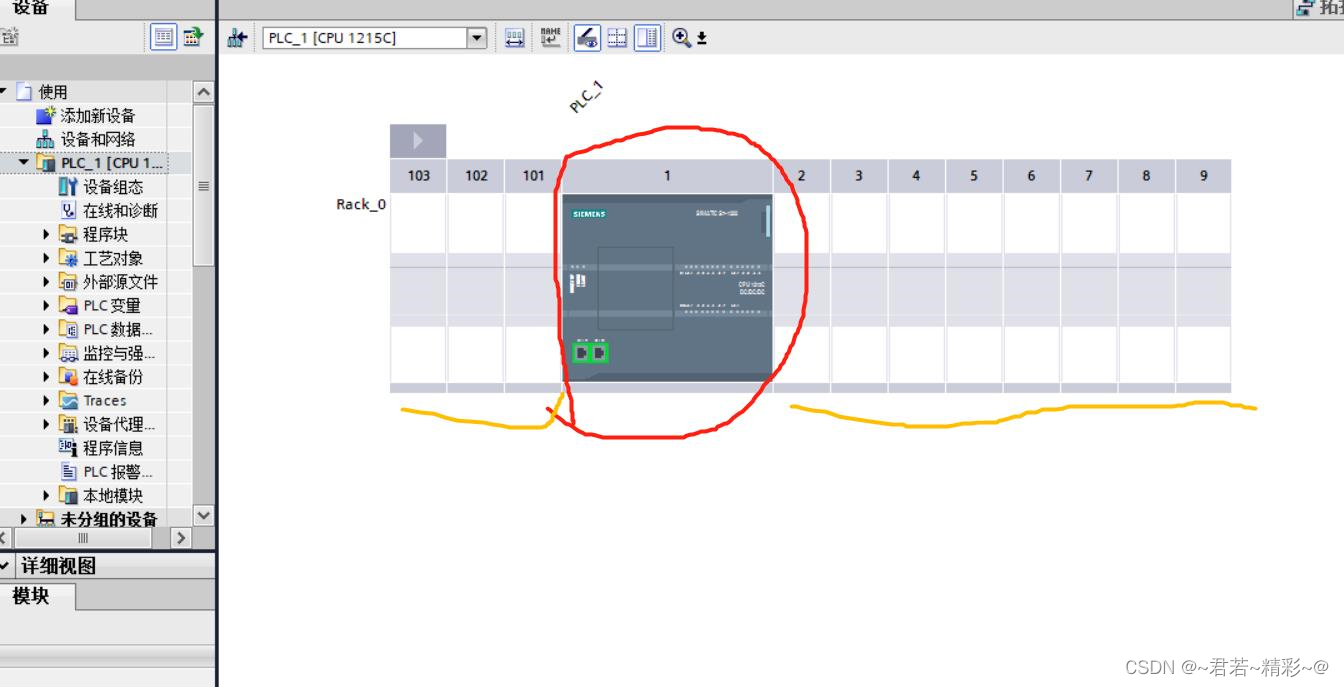

7.点击添加，进入到设备组态此界面。左侧可以添加3个（最多）通信模块；右侧是8个（最多）模拟量模块。

8.最后进入此界面，新项目创建完成！

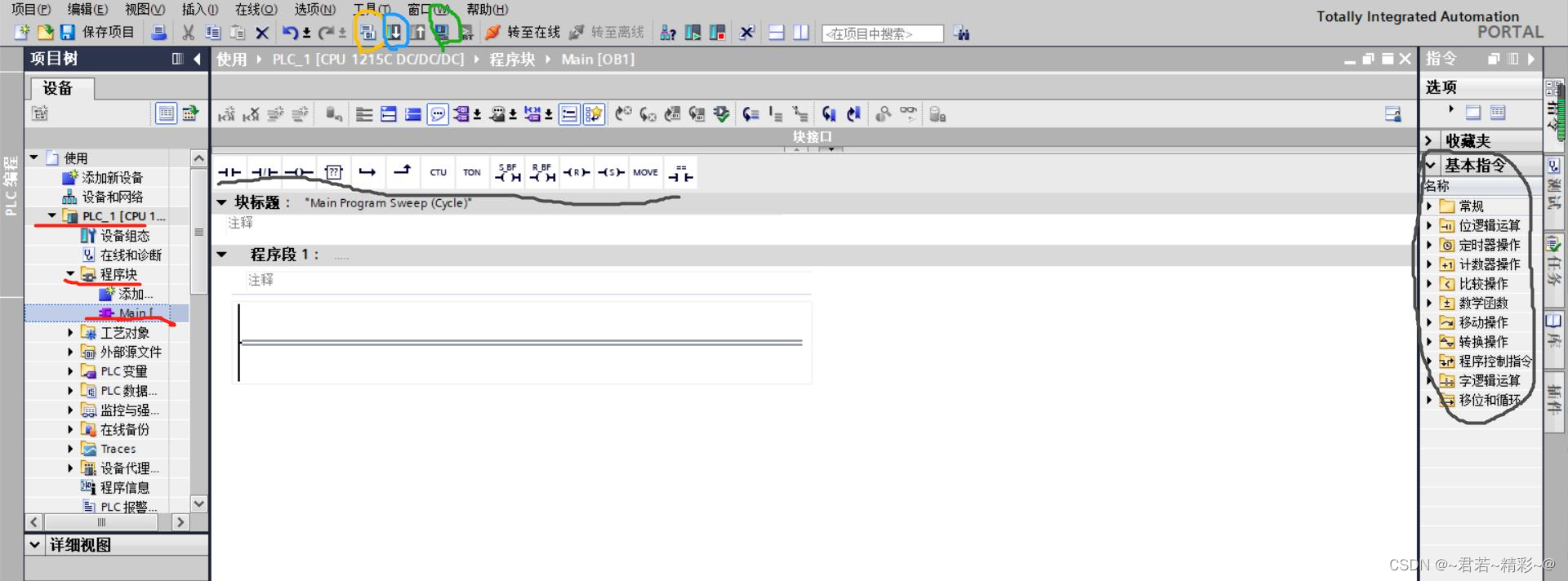

双击main（组织块）进入程序段，其中画黑线的部分是常用的指令（可以自行添加）和基本指令 ；画黄色部分是程序编译按钮；画蓝色部分是下载按钮（将程序下到PLC中）；画绿色部分是仿真按钮，如果手边没有实体PLC，使用仿真可以进行调试和改正程序。

2.1200PLC的基本指令

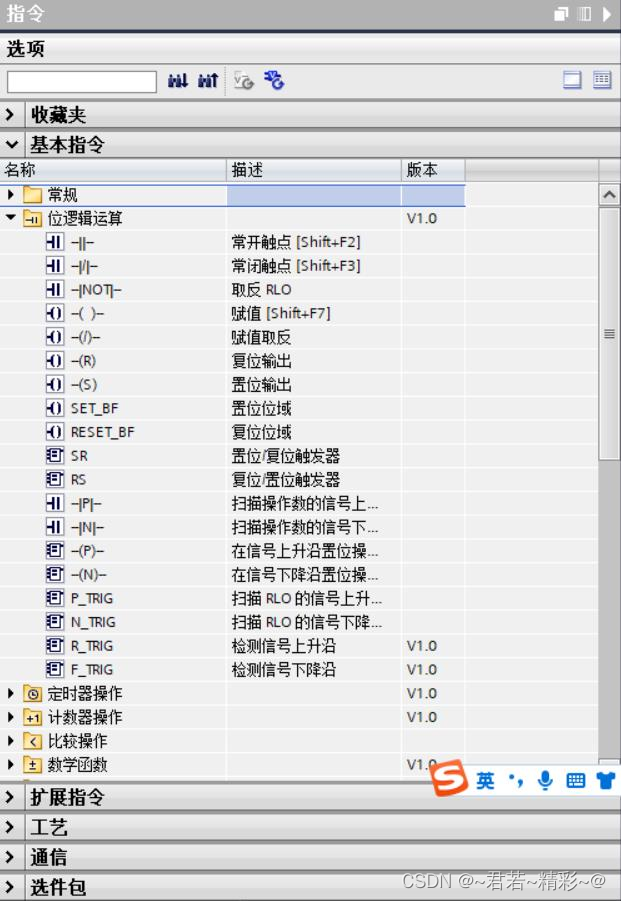

 在项目右侧找到基本指令---位逻辑运算，就可以看到下面的指令了！但是使用这些指令需要有一定的电力拖动控制线路基础知识，如：常开，常闭，线圈，定时器，接触器；三相异步电动机电动控制线路，自锁控制线路，正反转，星三角等。当我们知道这些后，那么只需要将机电控制电路转换为梯形图写出来就可以了！（如果不太了解可以参考电力拖动或上网查阅资料）

根据上图我们可以看到，常开常闭触点，赋值，取反，置位复位等，由此我们可以写一个简单的程序。点动。

---

三.数据类型和进制转换

1.数据类型

数据类型

位（开关量）	bit	0或1
字节（1个字节=8个位）	byte	0——255
字（1个字=2个字节=16个位）	Word	0——65535
双字（1个双字=4个字节=32个位）	Dword	0——4294967295
短整数	SINT	-128——127
整数	INT	-32768——32767
双整数	DINT	-2147483647——2147483647
无符号短整数（8位）	USINT	0——255
整数（16位）	UINT	0——65535
双整数（32位）	UDINT	0——4294967295
浮点数	Real	32位
双精度浮点数	LReal	64位

总结

以上就是今天要讲的内容，本文仅仅简单介绍了软件的使用。
