博图程序段的操作

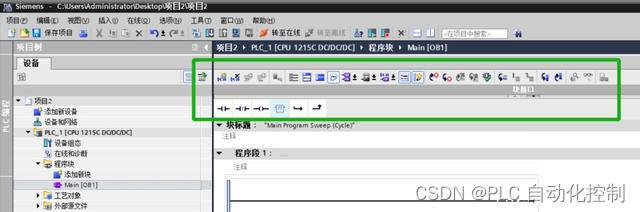

博图软件是一个集成了驱动、触摸屏等多功能的平台，里面的功能有很多，为了大家能快速的上手，本篇特意为大家介绍在编程时可以帮助我们加快进度的功能按键。（图1-1）

图1-1

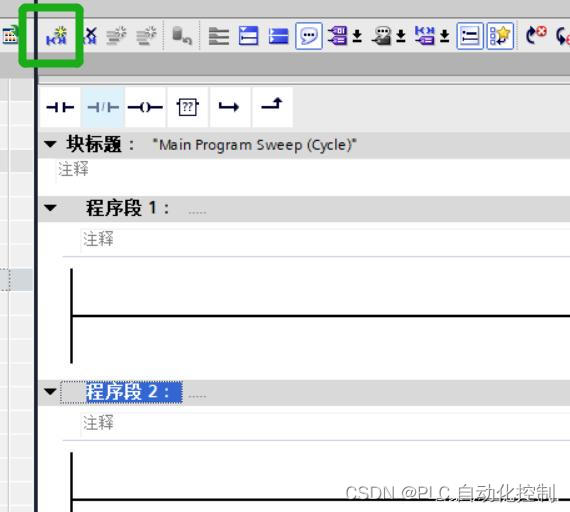

加入程序段：可以快速添加程序段（快捷键：Ctrl+R）

图1-2

删除程序段：需要选中要删的程序段，或者选中按
