如何确保BIM模型和GIS数据使用相同的地理坐标系统？

BIM与GIS融合的核心挑战

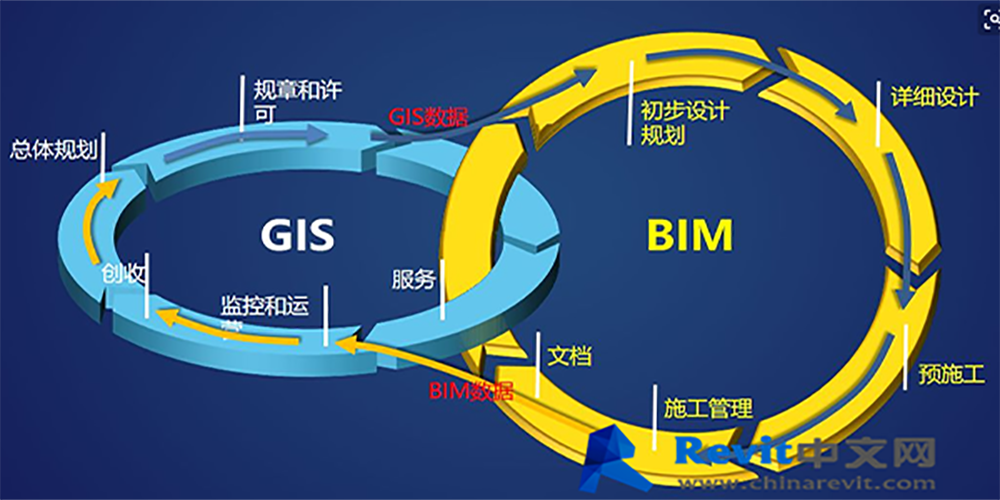

建筑信息模型（BIM）与地理信息系统（GIS）的深度融合，是智慧城市、数字孪生和基础设施管理的技术基石。然而，两者的核心差异——BIM关注微观建筑空间，GIS管理宏观地理环境——导致坐标系统、数据精度、语义表达的天然鸿沟。其中，地理坐标系统的统一是数据融合的首要前提。若坐标系统不一致，轻则模型错位、数据偏差，重则影响工程决策与系统功能。

本文结合行业标准、技术文献（如ISO/TS 19166、SuperMap案例）及实践经验，系统解析BIM与GIS坐标对齐的八大核心问题与全链路解决方案，为从业者提供可落地的技术路径。

一、为什么必须统一坐标系统？

1. 数据整合的基础需求

BIM模型（如Revit、Tekla）通常采用局部工程坐标系（如项目原点），而GIS数据（如地形、路网）基于全球或区域地理坐标系（如WGS84、CGCS2000）。若未对齐，模型在GIS场景中会出现位置偏移、旋转错误，导致可视化失真与分析失效。

2. 跨阶段协作的关键保障

从设计、施工到运维，BIM模型需与GIS环境中的地质、管网、交通等数据动态交互。统一的坐标系统是多专业协同与全生命周期管理的基础。

3. 标准合规的硬性要求

国内CIM（城市信息模型）建设、国际ISO/TS 19166（BIM到GIS概念映射B2GM）等标准均强调坐标一致性，是项目验收与数据互通的必要条件。

二、BIM与GIS坐标系统的核心差异

1. 坐标系类型不同

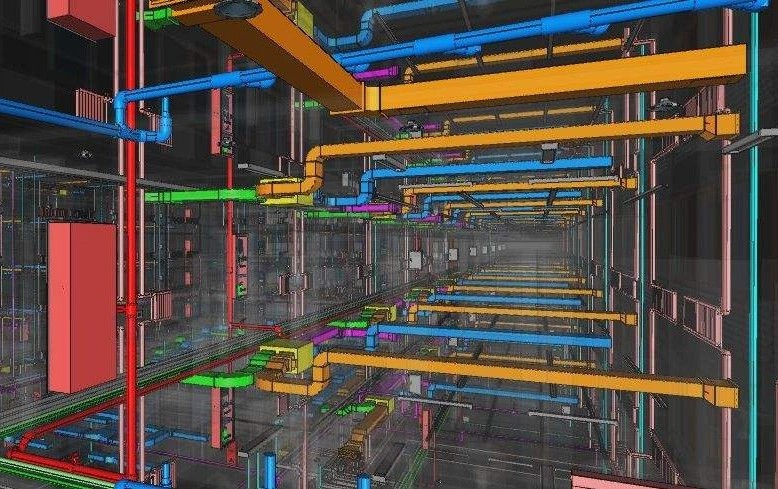

• BIM：局部笛卡尔坐标系（Local Coordinate System），以建筑内部某点为原点，单位常为毫米。

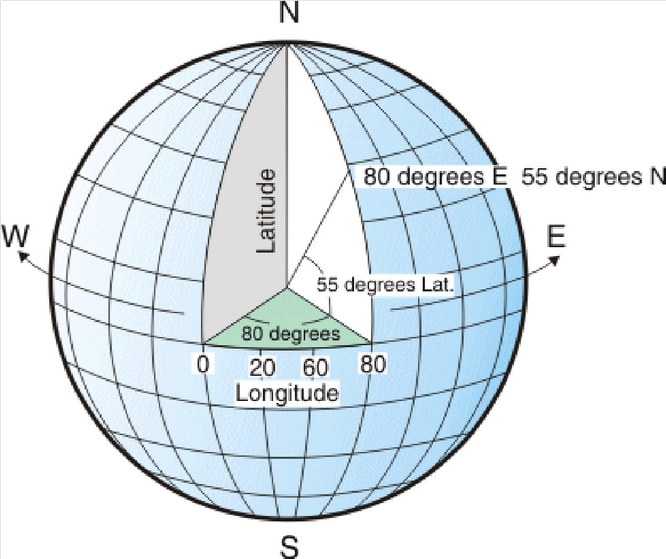

• GIS：地理坐标系（如WGS84）或投影坐标系（如UTM），单位常为米。

2. 数据精度差异

• BIM模型精度达毫米级，GIS地形数据精度通常为米级，直接融合时易产生尺度不匹配问题。

3. 动态参照系差异

GIS需考虑地球曲率、高程基准（如椭球高vs.正高），而BIM通常在平面直角坐标系下建模，忽略地球曲率。

三、八大核心问题与应对策略

问题1：如何选择统一的基准坐标系？

        策略：

• 全局场景：优先采用GIS侧的地理坐标系（如CGCS2000、WGS84）。

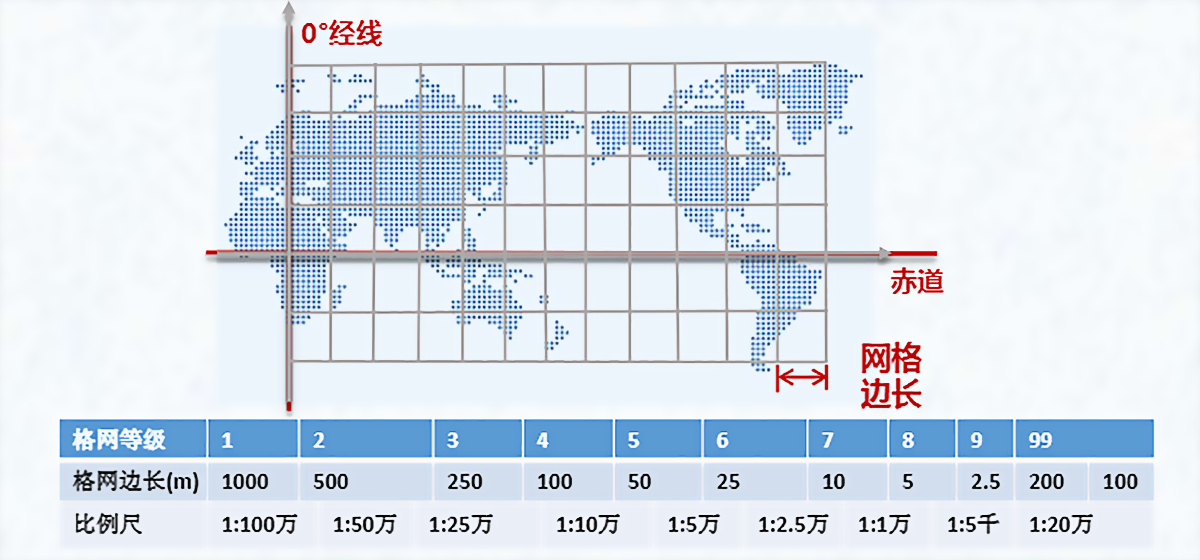

• 区域项目：选用高精度投影坐标系（如地方城建坐标系），需记录与全球坐标的转换参数。
• 标准参考：遵循《地理信息-BIM到GIS概念映射（B2GM）》（ISO/TS 19166）定义的空间参考框架。

问题2：如何实现坐标系转换？

        关键技术：

• 七参数转换模型（平移、旋转、缩放）：适用于大范围坐标转换，需至少3个公共控制点。
• 四参数转换模型（平面平移、旋转、缩放）：适用于小区域投影坐标系转换。
• 高程校正：通过地球重力模型或高程异常数据，将BIM高程（如相对标高）转换为GIS椭球高。

        工具支持：

• FME（Feature Manipulation Engine）：支持IFC转GIS格式并自动转换坐标。
• SuperMap iDesktop：提供BIM模型一键配准至GIS场景功能。



问题3：如何处理BIM模型与GIS数据的尺度差异？

        策略：

• 模型缩放：将BIM模型从毫米单位转换为米单位（缩放比例1:1000）。
• LOD（多细节层次）控制：在GIS平台中按需加载BIM细节，避免数据冗余。

问题4：如何解决语义异构问题？

• BIM的构件属性（如“墙体”“管道”）需与GIS要素类（如“建筑”“市政管线”）映射。
• 方案：
  • IFC与CityGML映射：通过中间格式（如IFC2x3→CityGML3.0）实现语义转换。
  • 自定义扩展Schema：在GIS平台中扩展BIM语义属性字段（如SuperMap UDB格式）。



问题5：如何应对动态数据更新？

• BIM模型变更后需实时同步至GIS系统。
• 方案：
  • 增量更新技术：通过BIM轻量化引擎（如Bentley iModel）提取差异数据并推送至GIS。
  • 版本控制：利用Git等工具管理BIM与GIS数据版本。

问题6：多源数据融合的精度控制

        策略：

• 控制点布设：在BIM建模初期，同步采集现场控制点经纬度与高程。
• 残差分析：转换后需验证模型与GIS底图的匹配度，残差需小于工程容许误差（如5cm）。

问题7：软件平台的兼容性限制

• 典型问题：Revit模型导入ArcGIS时材质丢失、坐标系不支持。
• 解决方案：
  • 中间格式转换：BIM→IFC→GIS格式（如S3M、3DTiles）。
  • 插件开发：使用Autodesk Forge API或SuperMap插件实现原生格式支持。



问题8：大场景可视化性能优化

        策略：

• 模型轻量化：通过剔除内部构件、简化几何网格降低数据量。
• LOD与分块加载：根据视点距离动态调度模型细节。

四、未来趋势与建议

1. 标准统一化：ISO与国内CIM标准将进一步细化坐标映射规则。
2. 工具自动化：AI驱动的语义映射、自适应坐标转换工具将减少人工干预。
3. 云原生协作：基于云平台（如BIM 360、SuperMap Online）实现实时坐标同步。

---

结语

BIM与GIS的坐标对齐绝非简单的“一键转换”，而是涉及标准、工具、流程的系统工程。只有从项目初期规划坐标基准、严控数据质量、选择适配技术栈，才能为智慧城市与数字孪生奠定坚实空间基础。
