坐标系统——GIS的基石

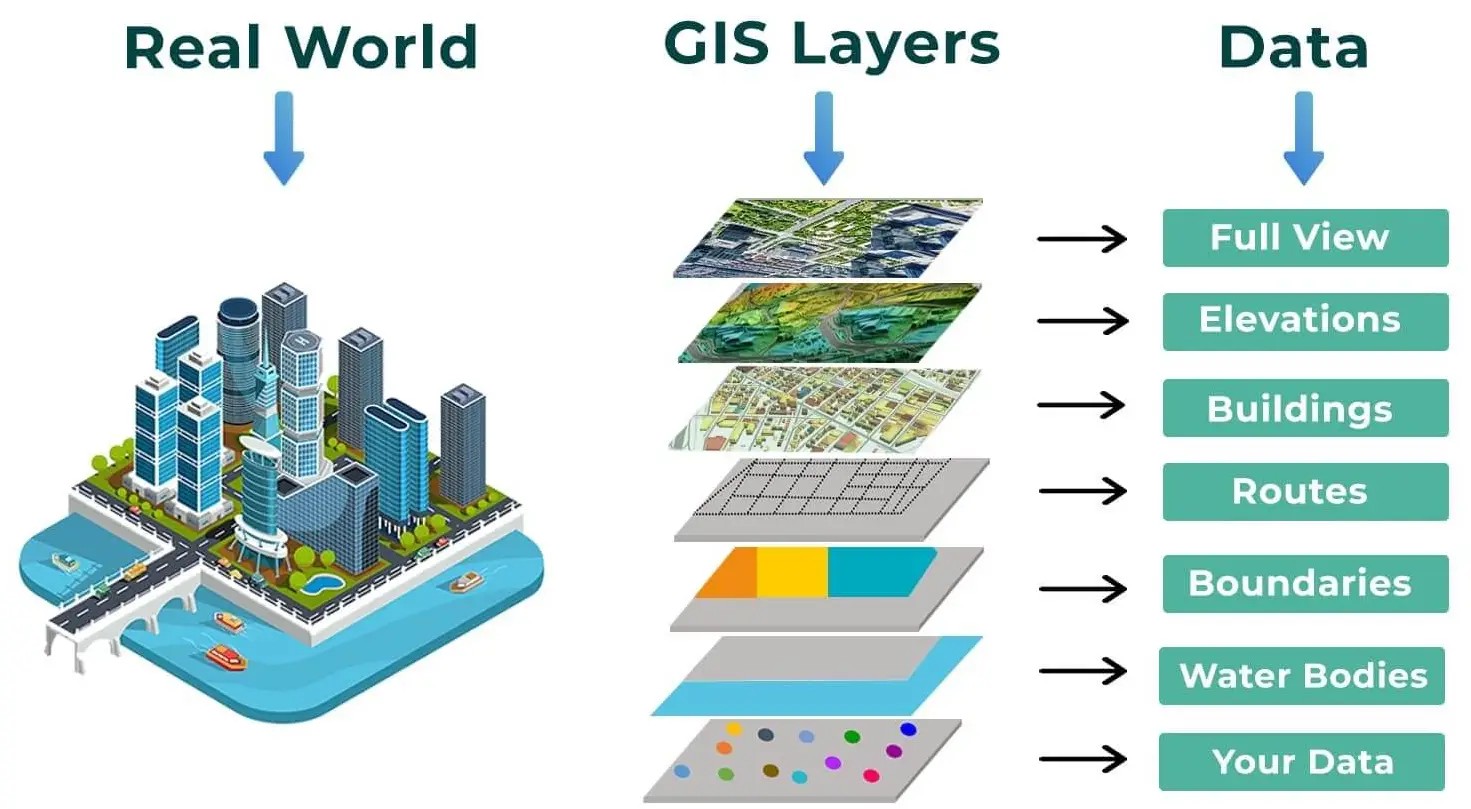

在GIS（地理信息系统）中，坐标系统是坐标系统是描述地球表面位置的基础，空间数据的“定位密码”。它定义了如何将地球表面的位置转化为数字化的坐标，是地图叠加、空间分析、数据共享的核心基础。然而，坐标系统的复杂性（如地理坐标系vs投影坐标系、WGS84 vs CGCS2000）常令从业者困惑。

本文从地球形状模型出发，系统解析GIS坐标系统的核心概念、分类标准、转换方法及实战应用，助你彻底掌握这一关键技术。

一、地球形状模型：从“橘子”到“土豆”

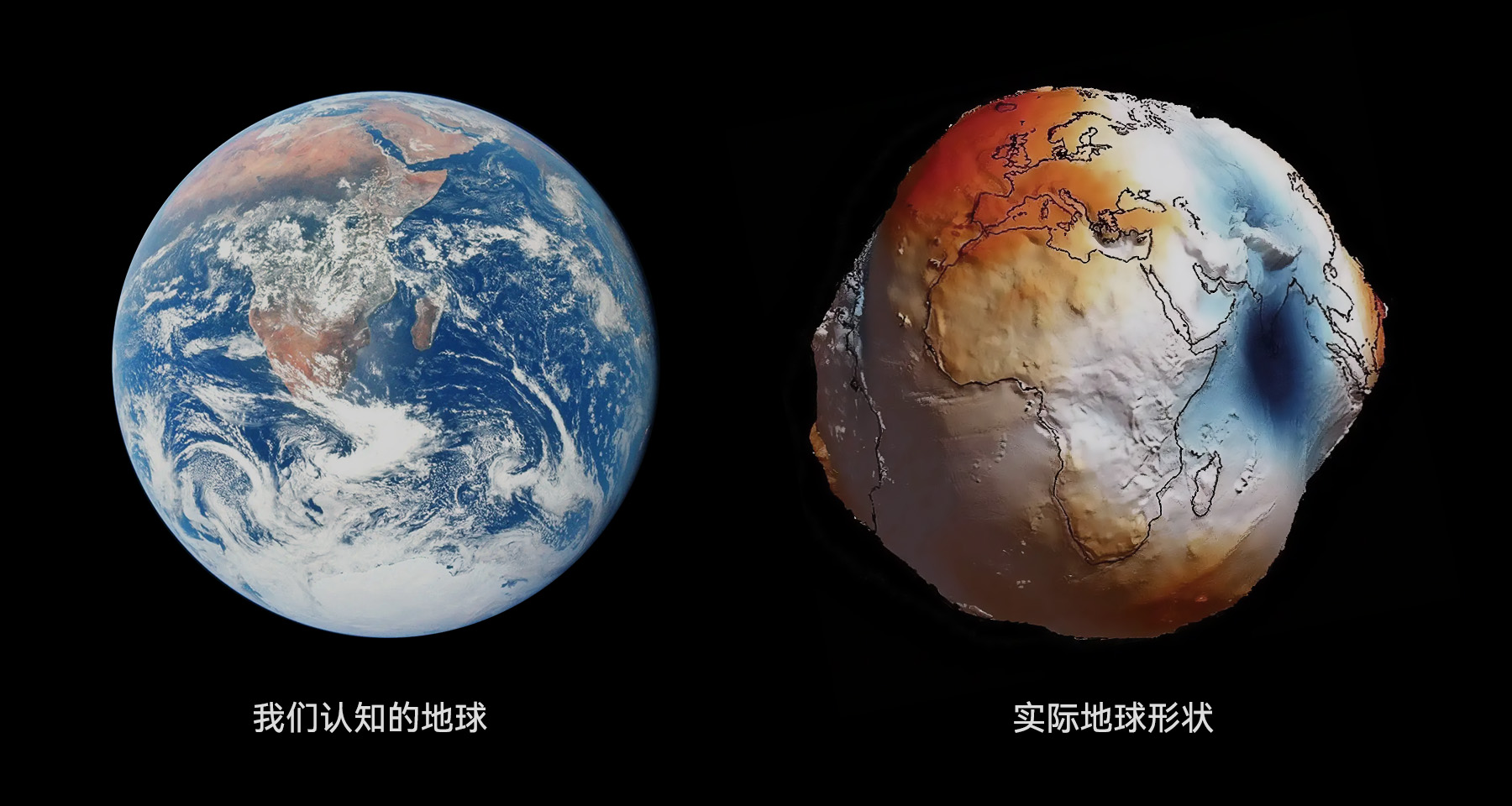

1. 地球的真实形状：大地水准面

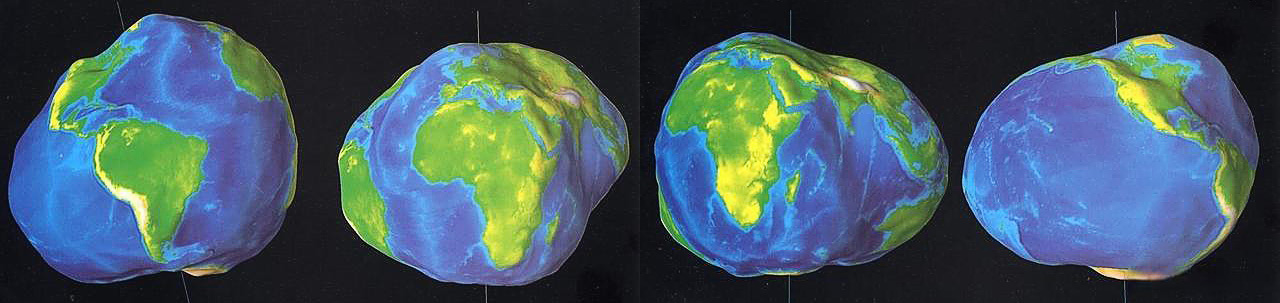

地球并非完美球体，而是一个因自转和地质活动导致的不规则椭球，更接近“梨形”。

2. 简化模型：参考椭球体

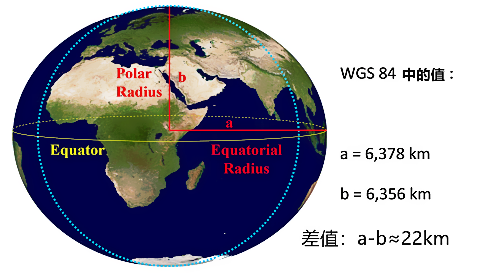

为便于计算，GIS用参考椭球体近似地球，常见椭球体包括：

WGS84椭球：长半轴6,378,137m，扁率1/298.257223563（GPS全球定位基准）
CGCS2000椭球：长半轴6,378,137m，扁率1/298.257222101（中国北斗系统基准）。

3. 基准面（Datum）：椭球体的“定位器”

基准面定义了椭球体与地球实体的相对位置，分为：

地心基准面（如WGS84）：椭球中心与地球质心重合，适用于全球范围。
区域基准面（如北京54）：通过局部大地测量数据拟合，优化特定区域精度。

二、坐标系统的两大分类

1. 地理坐标系（GCS）：用经纬度描述位置

地理坐标系是三维的，可以视为地球的球体化表示。在地理坐标系中，位置是通过经度和纬度来确定的。经度表示东西方向的位置，而纬度表示南北方向的位置。地理坐标系的单位通常是度（°），并且是连续的，这意味着它们可以精确地描述地球上的任何位置。

地理坐标系的一个关键特性是它能够保持角度的真实性，这对于导航和测量非常重要。然而，由于地球是一个近似的椭球体，直接在地图上表示经纬度会导致形状和面积的失真，尤其是在高纬度地区。

定义：以椭球体为基础，用经度（λ）和纬度（φ）表示位置（图2）。
单位：十进制度（Decimal Degrees）或度分秒（DMS）。
特点：
- 适用于全球范围，但无法直接测量距离/面积。
- 同一经纬度在不同基准面下对应实际位置可能相差数百米！

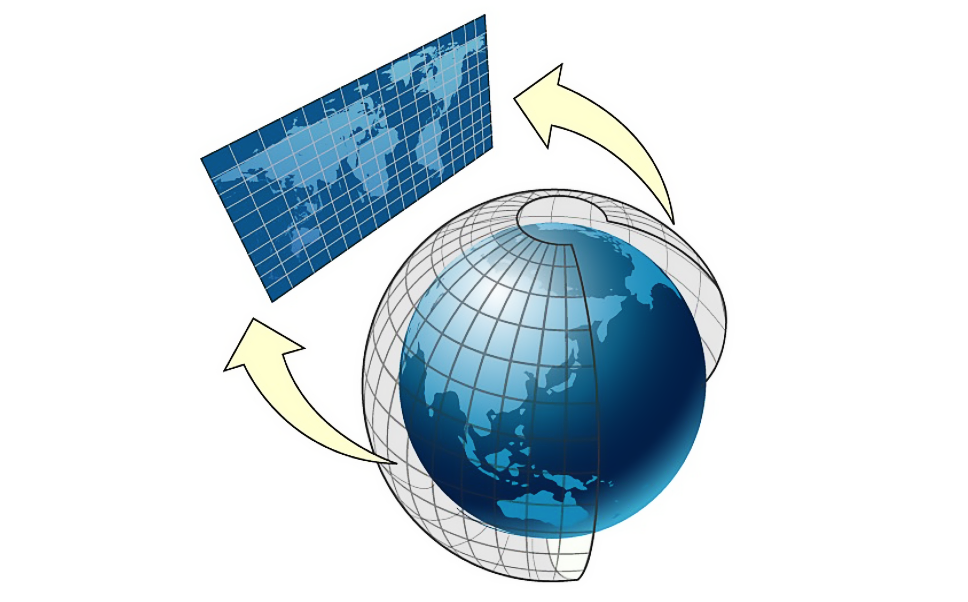

2. 投影坐标系（PCS）：将地球“展平”到平面

投影坐标系是将地理坐标系转换为二维平面的方法。这种转换需要通过特定的数学公式来实现，这些公式会根据特定的需求（如保持面积、形状或方向的真实性）来设计。投影坐标系的单位通常是米或千米，这使得它们在测量和工程应用中非常有用。

定义：通过数学规则将椭球面映射到平面，形成X/Y坐标（如米、英尺）。
核心参数：

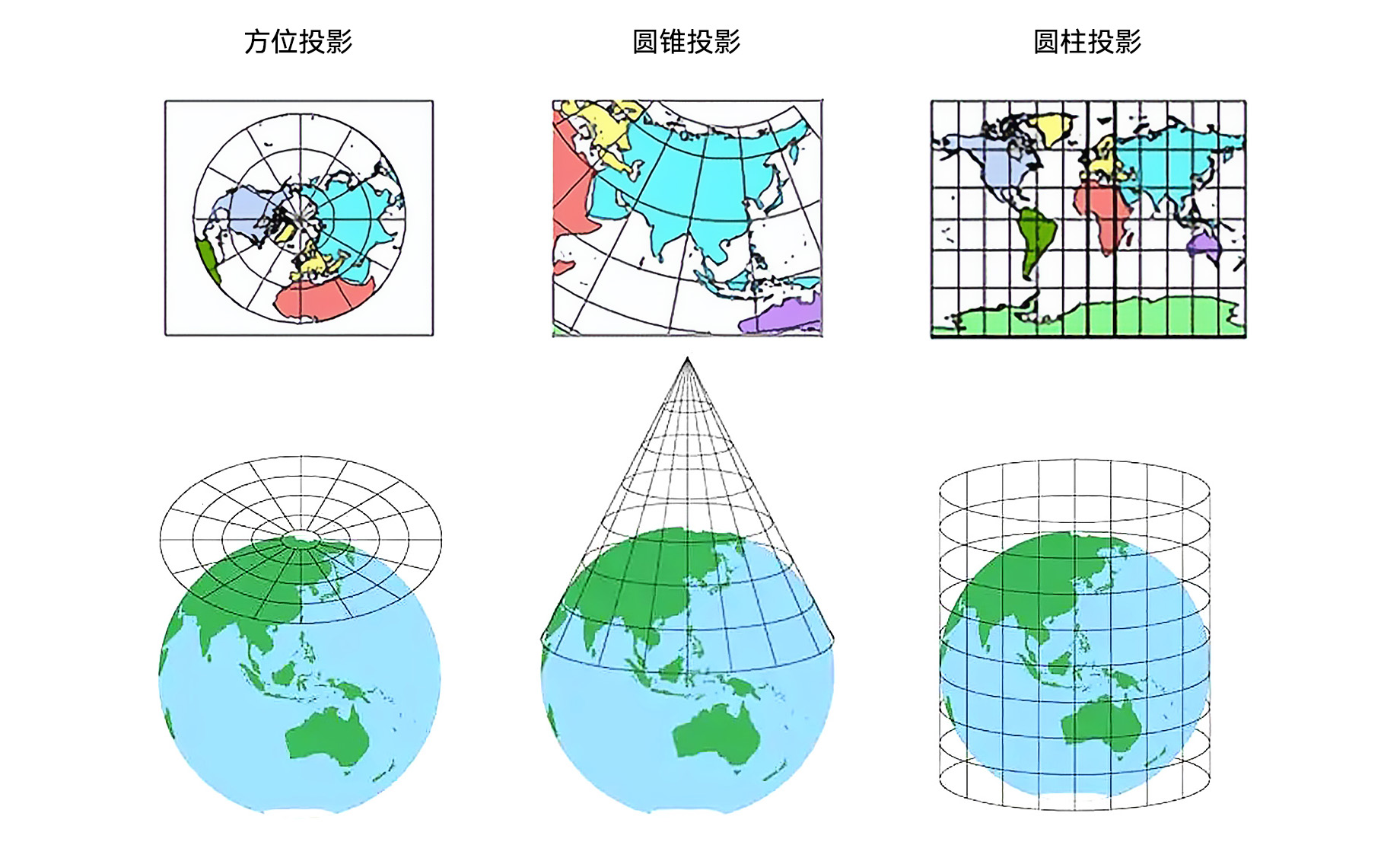

- 投影方式：决定变形特性（等角、等面积、等距离）。
- 中央经线 & 标准纬线：控制投影区域。
- 假东 & 假北：避免坐标出现负值。

常见投影类型

投影类型	特点	典型应用

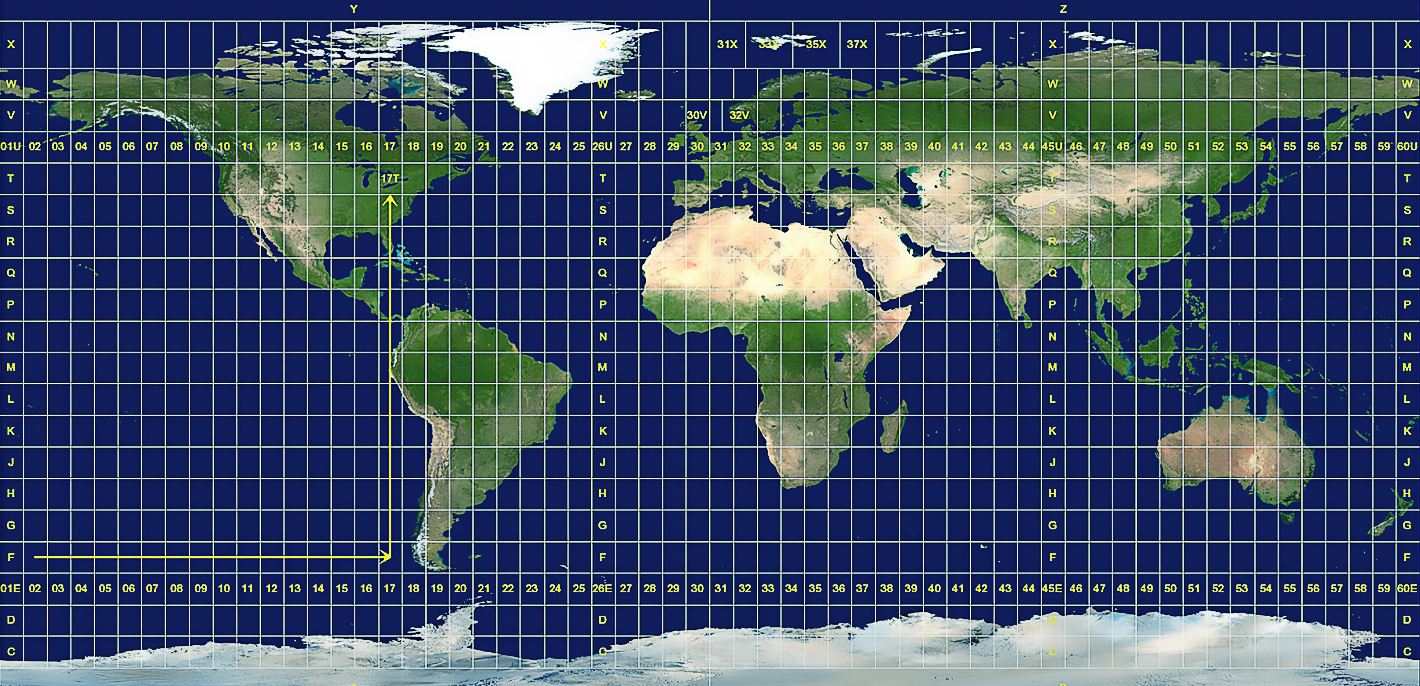

横轴墨卡托（UTM）	分带投影，每6°一条带，等角性质	大比例尺地形图
兰伯特等角圆锥（LCC）	适合中纬度东西延伸区域	中国省级行政区划图
网络墨卡托（Web Mercator）	等角但面积变形显著	Google Maps、OpenStreetMap

三、GIS中的四大核心坐标系

1. WGS84（World Geodetic System 1984）

WGS84 是目前最流行的地理坐标系统，GPS 是基于WGS84的，所以通用我们得到的坐标数据都是WGS84的，一般存储数据时，仍然按 WGS84（EPSG:4326 ）来存储。在国际上，每个坐标系统都会被分配一个EPSG代码，EPSG:4326 就是 WGS84 的代码。

基准类型：地心基准
应用场景：GPS定位、全球遥感影像、国际数据交换。
注意：WGS84坐标会随时间微调（因地球板块运动），需关注版本更新。

EPSG:3857 (Pseudo-Mercator) 伪墨卡托投影系

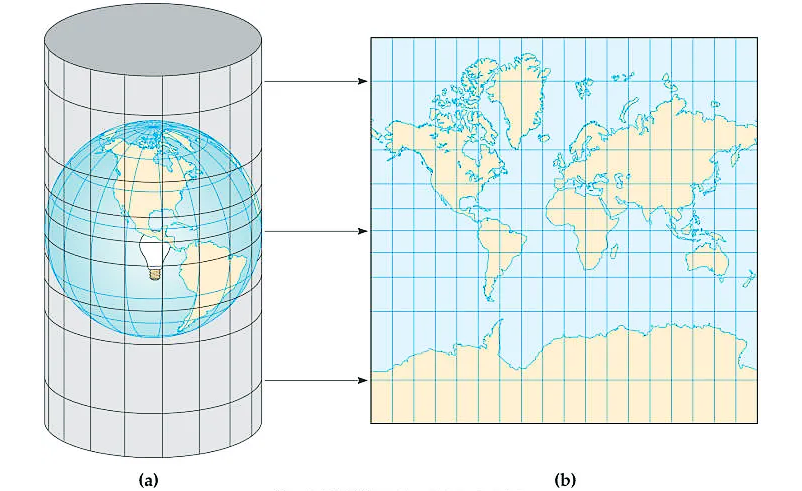

伪墨卡托投影坐标系统，也被称为球体黑卡托，Web Mercator，它是基于墨卡托投影的，把WGS84坐标系投影到正方形。（前面已经知道WGS84是基于椭球体的，但是伪墨卡托投影把坐标投影到球体上，这导致两极的失真变大，但是却更容易计算，这也许就是为什么它被称为“伪”的原因吧。）

另外，伪墨卡托投影还切掉了南北85.051129°纬度以上的地区，以保证整个投影是正方形的。因为墨卡托投影等正方形的特点，在不同层级的图层上物体的形状保持不变，一个正方形可以不断被划分为更多更小的正方形以显示更清晰的细节。所以，伪墨卡托坐标系非常适合显示数据，但不适合存储数据，因此通常使用 WGS84 存储数据，用伪墨卡托显示数据。

2. CGCS2000（中国大地坐标系2000）

基准类型：地心基准
与WGS84差异：
- 椭球参数几乎一致，但中国区域加密了大地控制网。
- 实际坐标差异约0.1-1米（需通过七参数转换）。

3. 北京54 & 西安80

特点：区域基准，已逐步被CGCS2000取代。
转换挑战：需使用七参数模型，且需省级保密控制点数据。

4. 地方独立坐标系

定义：为特定工程（如地铁、水利）建立的局部投影坐标系。
优势：投影变形极小（通常＜1cm/km），适合高精度工程测量。

四、坐标转换：从理论到工具

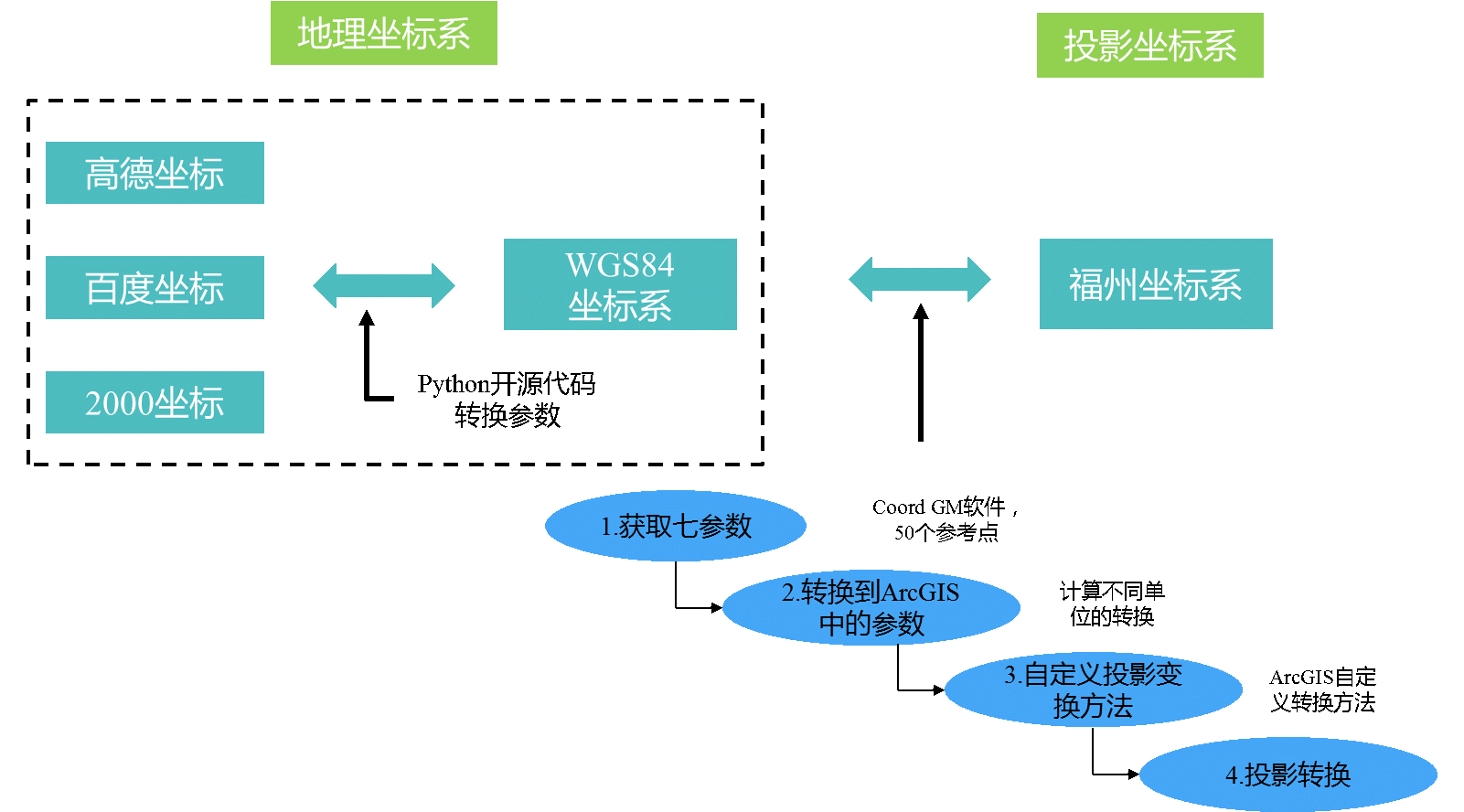

1. 地理坐标系间转换

核心问题：不同基准面的椭球参数与原点偏移。
转换模型：
- 布尔莎七参数模型：3平移（ΔX, ΔY, ΔZ）+ 3旋转（ω, φ, κ）+ 1缩放（Scale）。
- 三参数模型（简化版）：仅需平移参数，适用于低精度需求。

2. 投影坐标系间转换

步骤：

将源投影坐标反算为地理坐标（经度/纬度）。
转换地理坐标系（如北京54→CGCS2000）。
重新投影到目标投影坐标系。

3. 工具与代码实现

GIS软件：
- ArcGIS：Project Tool + Geographic Transformation参数库。
- QGIS：Reproject Layer + PROJ数据库。
开发库：
- PROJ（C/C++）：开源坐标转换库，支持数千种坐标系。
- pyproj（Python）：PROJ的Python接口，示例代码：

from pyproj import Transformer
transformer = Transformer.from_crs("EPSG:4326", "EPSG:32650")
x, y = transformer.transform(纬度, 经度)

五、实战避坑指南

1. 常见错误

忽略基准面差异：直接将WGS84经纬度用于CGCS2000地图，导致偏移。
错误使用投影：在UTM投影带边界处未选择相邻带，导致变形超限。
单位混淆：米与度混用（如Web Mercator的“伪米”单位）。

2. 精度控制

控制点要求：七参数转换需至少3个公共点，且分布均匀。
残差检查：转换后残差应小于项目容许误差（如地形图需≤0.2mm×比例尺）。

3. 数据对齐技巧

统一数据框坐标系：在ArcGIS中设置Data Frame的坐标系为最终输出目标。
动态投影：QGIS支持图层实时投影，但可能影响性能。

六、未来趋势：三维与动态坐标系

1. 三维坐标系兴起

地心直角坐标系（ECEF）：以地球质心为原点，X/Y/Z轴指向协议地球极（CTP），用于卫星定位与导弹导航。
高程基准统一：从“正高”（基于重力）向“椭球高”过渡，结合GNSS技术简化测量流程。

2. 动态地心坐标系

背景：地球板块运动导致坐标持续漂移（如中国东部每年移动约3cm）。
解决方案：
- 时间标签：为坐标附加历元（Epoch）信息。
- 速度场模型：通过ITRF（国际地球参考框架）计算坐标随时间的变化。

结语

坐标系统是GIS的“隐形骨架”，决定了空间数据的精确性与互操作性。从选择基准椭球到设置投影参数，每一步都需严谨对待。随着北斗导航、数字孪生等技术的发展，掌握坐标系统的底层逻辑将成为GIS工程师的核心竞争力。
