DS18B20 是一款常用的数字温度传感器，由 DALLAS 公司（后被 Maxim 收购）开发，广泛应用于温度测量、控制系统、家电、工业监测等领域。以下是其核心特点与技术信息的详细介绍：

一、核心特性

  1. 单总线通信（1-Wire® 协议）

    • 仅需一根数据线（DQ）和地线（GND）即可与微控制器通信，节省 IO 端口资源，适合多传感器组网。
    • 支持在同一条总线上挂载多个 DS18B20 传感器（通过 ROM 地址唯一标识）。

  2. 宽温度测量范围

    • 标准范围：-55°C 至 +125°C（-67°F 至 +257°F）。
    • 精度：在 -10°C 至 +85°C 范围内，精度为 ±0.5°C；其他范围精度略有下降。

  3. 可编程分辨率

    • 温度转换分辨率可通过配置寄存器设置为 9 位、10 位、11 位或 12 位（默认 12 位），对应不同的转换时间和精度：
      • 12 位精度：0.0625°C/LSB，转换时间约 750ms；
      • 9 位精度：0.5°C/LSB，转换时间约 93.75ms。

  4. 内置温度报警功能

    • 支持设置 高温阈值（TH） 和 低温阈值（TL），可通过命令触发报警搜索，快速定位超温传感器。

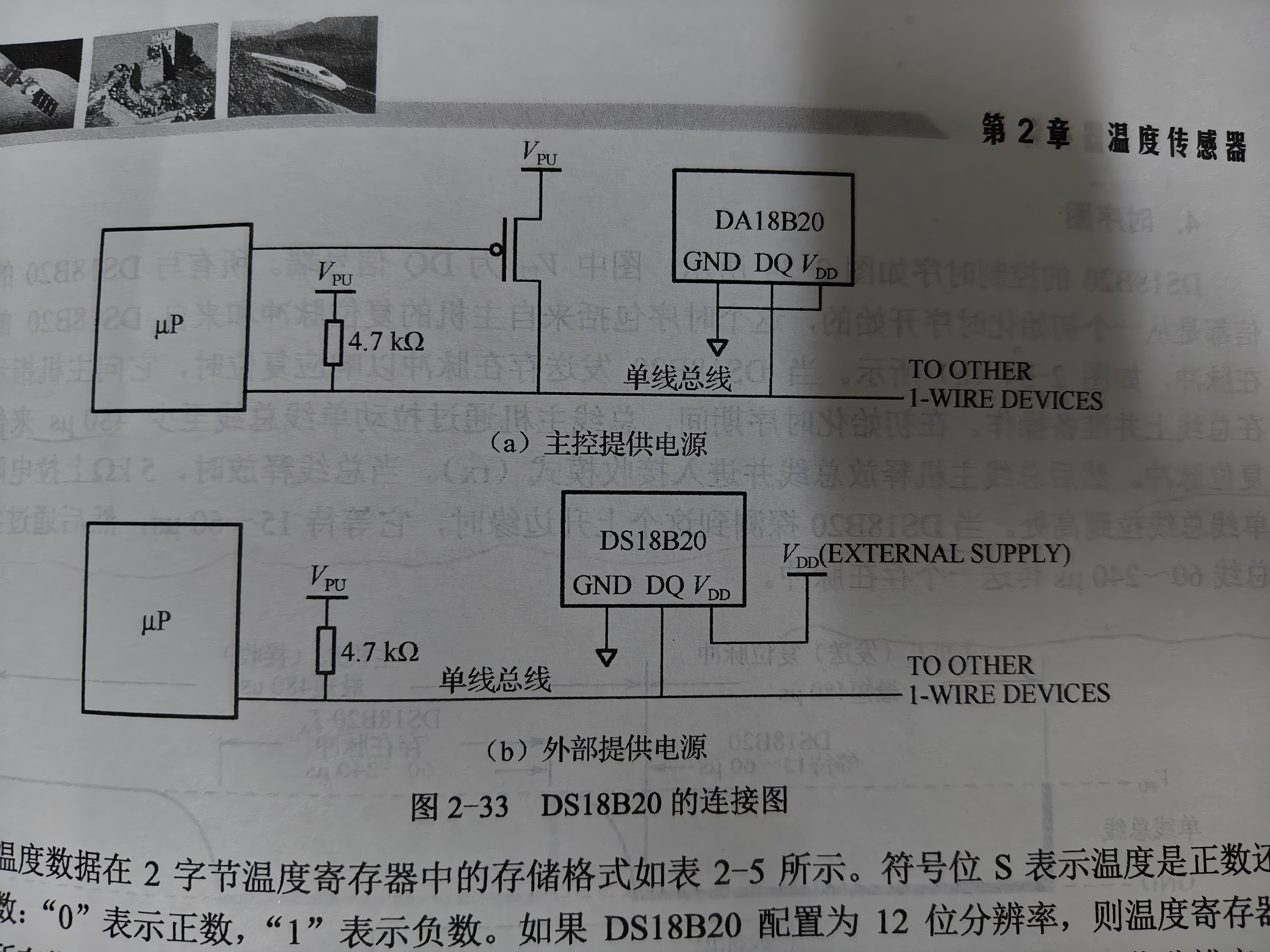

  5. 供电方式灵活

    • 外部供电：通过 VCC 引脚接入 3.0V~5.5V 电源。
    • 寄生电源（单总线供电）：无需 VCC 引脚，直接从数据线获取能量（需确保总线驱动能力足够，适合便携式场景）。

二、硬件结构与引脚功能

1. 封装形式

常见封装包括：

  • TO-92 直插式（适合面包板或 PCB 焊接）；
  • SOIC 贴片式（适合小型化设计）；
  • 防水探头式（用于恶劣环境或液体温度测量）。
2. 引脚定义（以 TO-92 为例）
引脚名称功能描述
GND接地端
DQ单总线数据引脚（开漏输出，需外接 4.7kΩ 上拉电阻）
VCC电源正极（寄生供电时可悬空）

三、工作原理与通信协议

1. 温度转换流程
  1. 微控制器通过单总线发送 启动温度转换命令（0x44）；
  2. DS18B20 内部 ADC 开始转换温度，完成后将结果存储在 温度寄存器 中；
  3. 微控制器发送 读取暂存器命令（0xBE） 获取温度数据（16 位补码格式）。

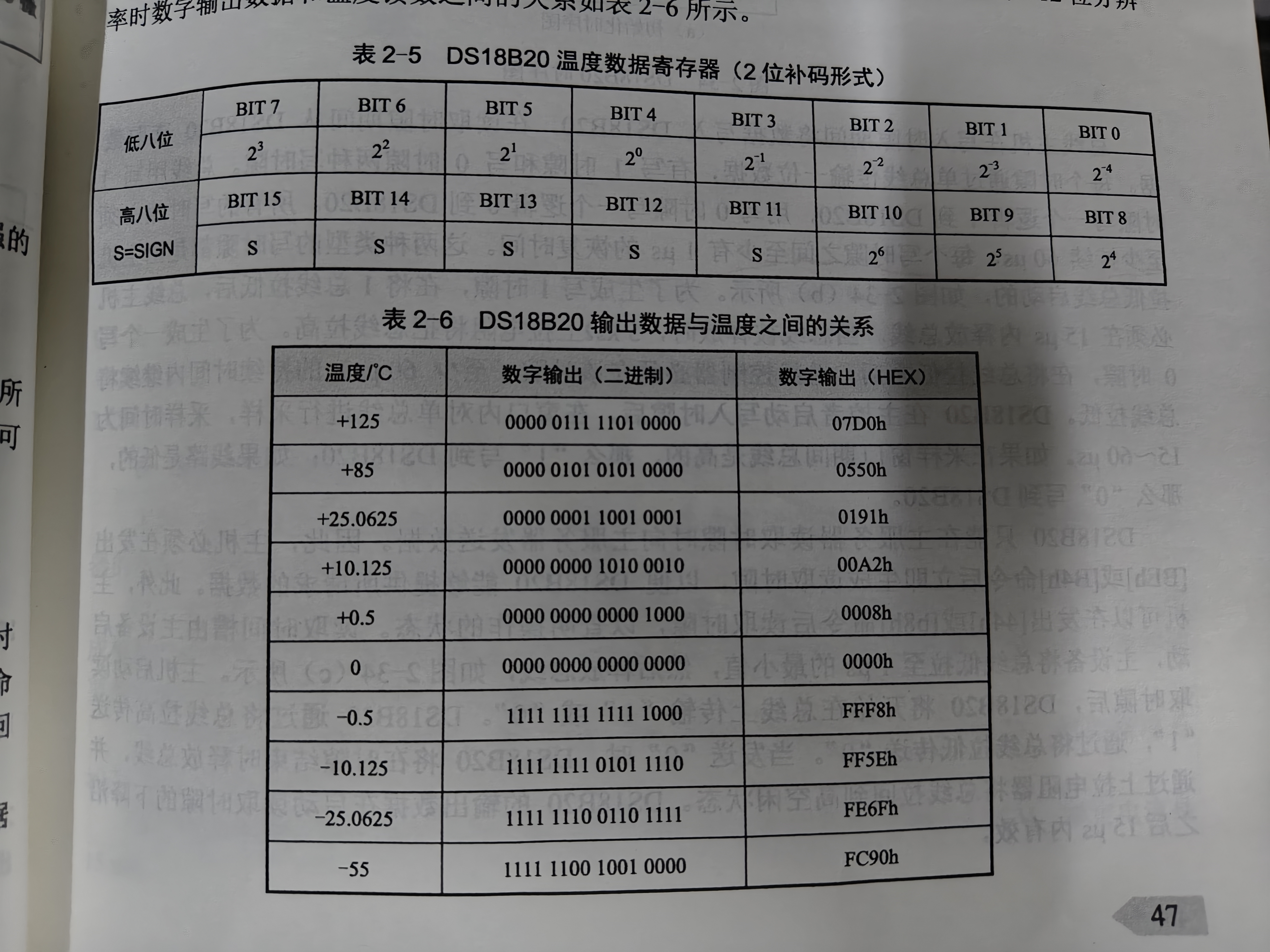

2. 数据格式（12 位精度示例）
  • 温度值以 16 位二进制补码 表示，高字节在前，低字节在后。
  • 正数示例：+25°C 对应二进制 0000 0001 1001 0100（十六进制 0x0194），换算为十进制：25.0°C。
  • 负数示例：-5°C 对应二进制 1111 1110 1111 0100（十六进制 0xFEFC），换算为十进制：-5.0°C。

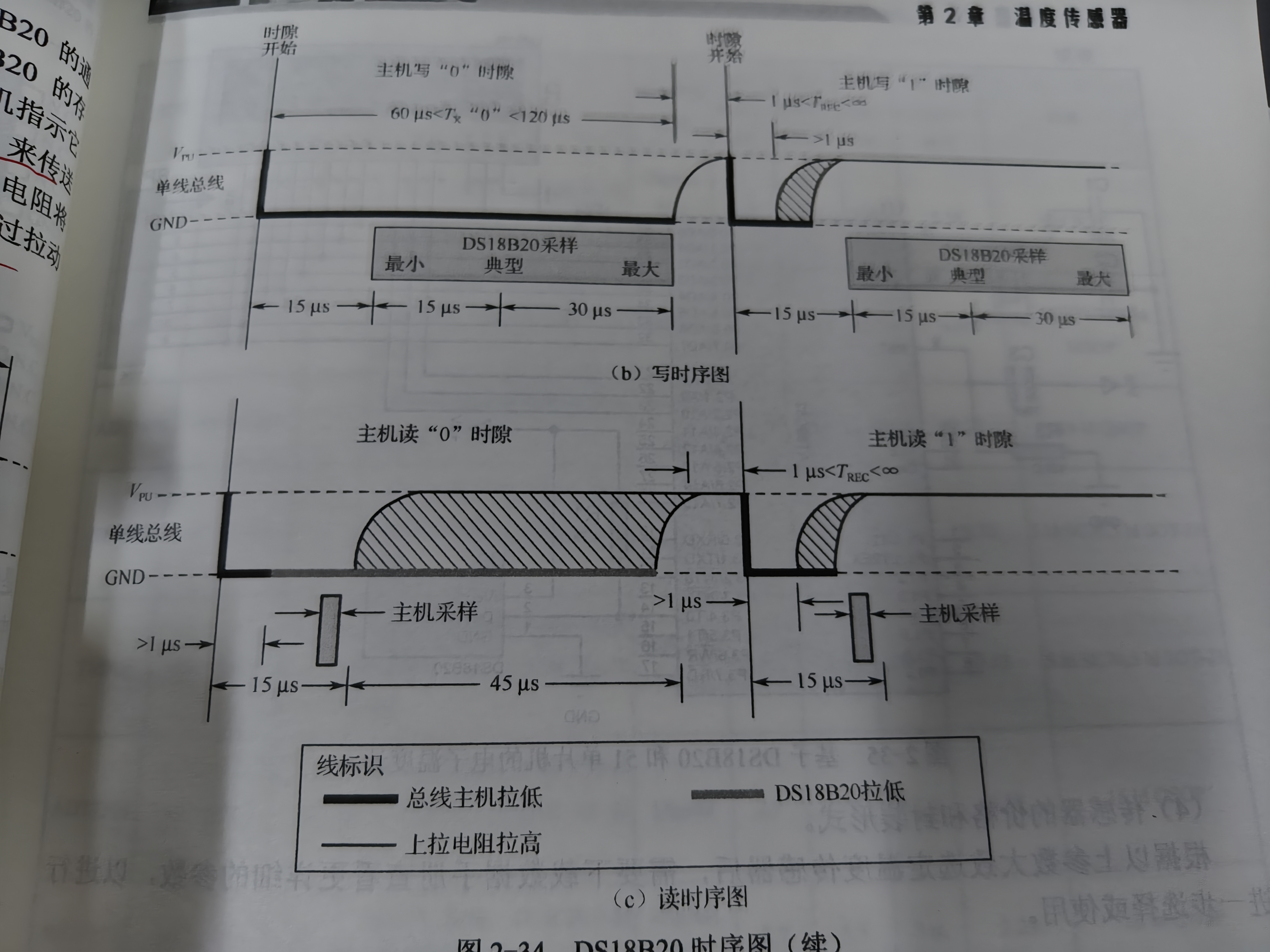

3. 单总线通信时序
  • 通信基于严格的时序协议，包括：

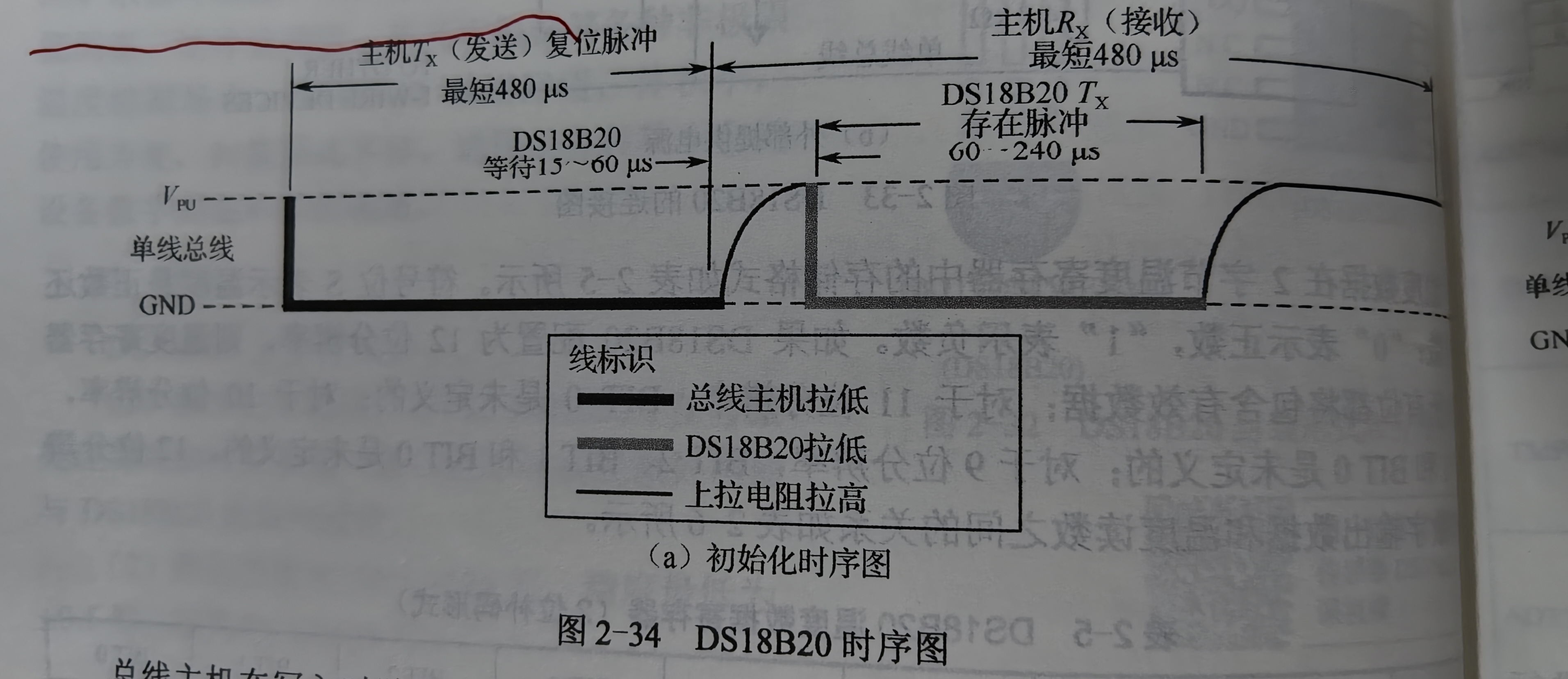

    • 初始化脉冲（主机拉低总线 ≥480μs，释放后等待从机应答脉冲）；
    • 写时隙（主机向从机写数据，分为 “写 0” 和 “写 1” 时隙）；
    • 读时隙（主机从从机读数据，需在拉低总线后 15μs 内采样）。

四、典型应用场景

  1. 工业自动化：电机、管道温度监测；
  2. 智能家居：空调、地暖温度控制；
  3. 环境监测：温室、冷库温度记录；
  4. 嵌入式系统：Arduino、STM32 等开发板的温度采集模块；
  5. 汽车电子：发动机舱、电池温度检测。

五、注意事项

  1. 上拉电阻：单总线必须外接 4.7kΩ 上拉电阻，确保信号稳定。
  2. 寄生电源限制：使用寄生供电时，需在温度转换期间保持总线高电平（可通过强上拉或外部电容储能）。
  3. 多传感器组网：需先通过 搜索 ROM 命令（0xF0） 或 匹配 ROM 命令（0x55） 寻址特定传感器。
  4. 抗干扰：长距离通信时建议使用屏蔽线，并降低总线速度（如延长时隙宽度）。


 六、驱动代码
ds18b20.h

#ifndef DS18B20_H
#define DS18B20_H

#include "stm32f1xx_hal.h"

/*  DS18B20时钟端口、引脚定义 */
#define DS18B20_Pin GPIO_PIN_11
#define DS18B20_GPIO_Port GPIOA
#define DS18B20_GPIO_Port_RCC  __HAL_RCC_GPIOA_CLK_ENABLE()

#define DS18B20_DQ(x) HAL_GPIO_WritePin(DS18B20_GPIO_Port, DS18B20_Pin, (GPIO_PinState)(x))

#define DS18B20_DQ_IN ((HAL_GPIO_ReadPin(DS18B20_GPIO_Port, DS18B20_Pin) == GPIO_PIN_SET) ? 1 : 0)

/**
  * @brief       初始化DS18B20传感器及通信引脚
  * @param       无
  * @retval      0：传感器存在且初始化成功，1：传感器不存在或初始化失败
  */
uint8_t DS18B20_Init(void);			//初始化DS18B20

/**
  * @brief       获取DS18B20温度值
  * @param       无
  * @retval      温度数据（单位：℃，精度0.0625℃）
  */
float DS18B20_GetTemperture(void);	//获取温度

/**
  * @brief       启动DS18B20温度转换过程
  * @param       无
  * @retval      无
  */
void DS18B20_Start(void);		//开始温度转换

/**
  * @brief       向DS18B20写入一个字节数据
  * @param       dat：待写入的8位无符号字节数据
  * @retval      无
  */
void DS18B20_Write_Byte(uint8_t dat);//写入一个字节

/**
  * @brief       从DS18B20读取一个字节数据
  * @param       无
  * @retval      读取到的8位无符号字节数据
  */
uint8_t DS18B20_Read_Byte(void);		//读出一个字节

/**
  * @brief       从DS18B20读取一个位数据
  * @param       无
  * @retval      读取的位值（0或1）
  */
uint8_t DS18B20_Read_Bit(void);		//读出一个位

/**
  * @brief       检测DS18B20传感器是否存在
  * @param       无
  * @retval      1：未检测到传感器，0：传感器存在
  */
uint8_t DS18B20_Check(void);			//检测是否存在DS18B20

/**
  * @brief       复位DS18B20传感器
  * @param       无
  * @retval      无
  */
void DS18B20_Reset(void);			//复位DS18B20

/**
  * @brief       设置DS18B20温度分辨率
  * @param       resolution：分辨率（可选值：9、10、11、12，对应精度0.5℃~0.0625℃）
  * @retval      0：设置失败（传感器无响应或分辨率无效），1：设置成功
  */
uint8_t DS18B20_SetResolution(uint8_t resolution);

#endif

dsl8b20.c

#include "ds18b20.h"
#include "Delay.h"

/**
  * @brief       复位DS18B20传感器
  * @param       无
  * @retval      无
  */
void DS18B20_Reset(void)
{
	//DS18B20_IO_OUT(); //SET PG11 OUTPUT
	DS18B20_DQ(0); // 拉低DQ
	delay_us(750);    // 拉低750us
	DS18B20_DQ(1);; // DQ=1
	delay_us(15);     // 15US
}

/**
  * @brief       检测DS18B20是否存在
  * @param       无
  * @retval      1：未检测到DS18B20的存在，0：存在
  */
uint8_t DS18B20_Check(void)
{
	uint8_t retry = 0;
	//DS18B20_IO_IN();//SET PG11 INPUT
    while (DS18B20_DQ_IN && retry < 200)
	{
		retry++;
		delay_us(1);
	};
	if (retry >= 200) return 1;
	else retry = 0;
    while (!DS18B20_DQ_IN && retry < 240)
	{
		retry++;
		delay_us(1);
	};
	if (retry >= 240) return 1;
	return 0;
}

/**
  * @brief       从DS18B20读取一个位
  * @param       无
  * @retval      1/0（读取的位值）
  */
uint8_t DS18B20_Read_Bit(void) 			 // read one bit
{
	uint8_t data;
	DS18B20_DQ(0);
	delay_us(2);
	DS18B20_DQ(1);
	delay_us(12);
	if (DS18B20_DQ_IN) data = 1;
	else data = 0;
	delay_us(50);
	return data;
}

/**
  * @brief       从DS18B20读取一个字节
  * @param       无
  * @retval      8位无符号字节数据
  */
uint8_t DS18B20_Read_Byte(void)    // read one byte
{
    uint8_t i, j, dat;
    dat = 0;
	for (i = 1; i <= 8; i++)
	{
        j = DS18B20_Read_Bit();
        dat = (j << 7) | (dat >> 1);
    }
    return dat;
}

/**
  * @brief       写一个字节到DS18B20
  * @param       dat：要写入的8位无符号字节
  * @retval      无
  */
void DS18B20_Write_Byte(uint8_t dat)
{
	uint8_t j;
    uint8_t testb;
    for (j = 1; j <= 8; j++)
	{
        testb = dat & 0x01;
        dat = dat >> 1;
        if (testb)
        {
            DS18B20_DQ(0);// Write 1
            delay_us(2);
            DS18B20_DQ(1);
            delay_us(60);
        }
        else
        {
            DS18B20_DQ(0);// Write 0
            delay_us(60);
            DS18B20_DQ(1);
            delay_us(2);
        }
    }
}

/**
  * @brief       启动DS18B20温度转换
  * @param       无
  * @retval      无
  */
void DS18B20_Start(void)
{
    DS18B20_Reset();
	DS18B20_Check();
    DS18B20_Write_Byte(0xcc);// skip rom
    DS18B20_Write_Byte(0x44);// convert
}

/**
  * @brief       初始化DS18B20的IO口及检测传感器存在
  * @param       无
  * @retval      1：传感器不存在，0：传感器存在
  */
uint8_t DS18B20_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStruct = {0};

	DS18B20_GPIO_Port_RCC;

	DS18B20_DQ(1);

	GPIO_InitStruct.Pin = DS18B20_Pin;
	GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;
	GPIO_InitStruct.Pull = GPIO_PULLUP;
	GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
	HAL_GPIO_Init(DS18B20_GPIO_Port, &GPIO_InitStruct);

 	DS18B20_Reset();
	return DS18B20_Check();
}

/**
  * @brief       设置DS18B20温度分辨率
  * @param       resolution：分辨率（可选值：9、10、11、12）
  * @retval      0：设置失败（传感器无响应），1：设置成功
  */
uint8_t DS18B20_SetResolution(uint8_t resolution)
{
    uint8_t config_byte = 0x7F;  // 默认12位分辨率配置（R1=1, R0=1）

    // 根据分辨率设置配置寄存器的R1/R0位
    switch(resolution)
    {
        case 9:  config_byte = 0x1F; break;  // 9位：R1=0, R0=0（0001 1111）
        case 10: config_byte = 0x3F; break;  // 10位：R1=0, R0=1（0011 1111）
        case 11: config_byte = 0x5F; break;  // 11位：R1=1, R0=0（0101 1111）
        case 12: config_byte = 0x7F; break;  // 12位：R1=1, R0=1（0111 1111，默认值）
        default: return 0;                    // 无效分辨率
    }

    // 1. 复位传感器并检查响应
    DS18B20_Reset();
    if(DS18B20_Check())  // 返回1表示传感器不存在
        return 0;

    // 2. 发送写入暂存器命令（0x4E）：TH/TL/配置寄存器
    DS18B20_Write_Byte(0xCC);  // 跳过ROM（单传感器场景）
    DS18B20_Write_Byte(0x4E);  // 写入暂存器命令

    // 3. 写入TH和TL寄存器（温度报警阈值，此处设为默认0xFF）
    DS18B20_Write_Byte(0xFF);  // TH寄存器（高温报警，通常不使用）
    DS18B20_Write_Byte(0xFF);  // TL寄存器（低温报警，通常不使用）
    DS18B20_Write_Byte(config_byte);  // 写入配置寄存器

    // 4. 复位传感器并再次检查响应（确保通信正常）
    DS18B20_Reset();
    if(DS18B20_Check())
        return 0;

    // 5. 发送复制暂存器命令（0x48）：将配置保存到EEPROM
    DS18B20_Write_Byte(0xCC);  // 跳过ROM
    DS18B20_Write_Byte(0x48);  // 复制暂存器到EEPROM（掉电保存配置）

    return 1;  // 分辨率设置成功
}

/**
  * @brief       从DS18B20获取温度值
  * @param       无
  * @retval      温度数据（单位：℃，精度0.0625℃）
  */
float DS18B20_GetTemperture(void)
{
    uint16_t temp;
	uint8_t a, b;
	float value;
    DS18B20_Start();                    // ds1820 start convert
    DS18B20_Reset();
    DS18B20_Check();
    DS18B20_Write_Byte(0xcc);// skip rom
    DS18B20_Write_Byte(0xbe);// convert
    a = DS18B20_Read_Byte(); // LSB
    b = DS18B20_Read_Byte(); // MSB
	temp = b;
	temp = (temp << 8) + a;
    if ((temp & 0xf800) == 0xf800)
	{
		temp = (~temp) + 1;
		value = temp * (-0.0625);
	}
	else
	{
		value = temp * 0.0625;
	}
	return value;
}

mian.c


while(DS18B20_Init())
  {
    OLED_ShowString(2,1,"DS18B20 Error..." ,strlen("DS18B20 Error..."));

    delay_ms(500);
    OLED_Clear();
  }
  DS18B20_SetResolution(12); //设置ds18b20分辨率
  float temp = 0;
  char str_data[16];

while (1)
  {
    temp = DS18B20_GetTemperture();
    uint8_t len = (uint8_t)sprintf(str_data , "temp:%.3f" , temp);
    OLED_ShowString(1,1,str_data , len);

  }

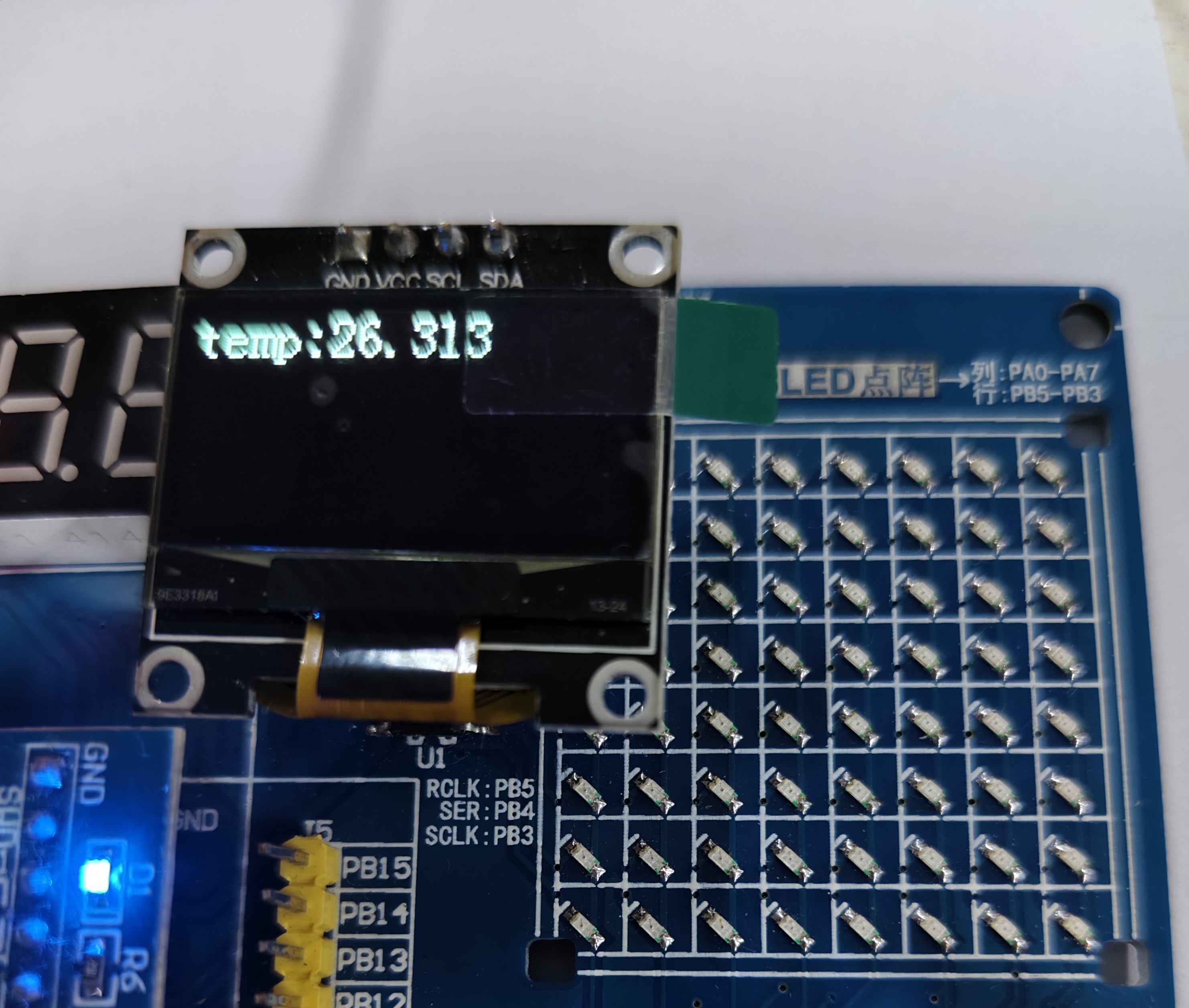

我这里使用的是F1系列的单片机，效果图如下。（单位为摄氏度）

OLED的驱动代码本文章的代码资源绑定文件里
