实验4-Vlan间路由（课内连习）

实验4：VLAN间路由

实验目的及要求：

通过实验，掌握如何利用三层交换机或者路由器实现VLAN间路由的通信方法。能够熟练的运用相应的设备配置指令，并完成网络间的连通性测试及故障排除。

实验设备：

三层交换机1台、二层交换机1台、计算机4台

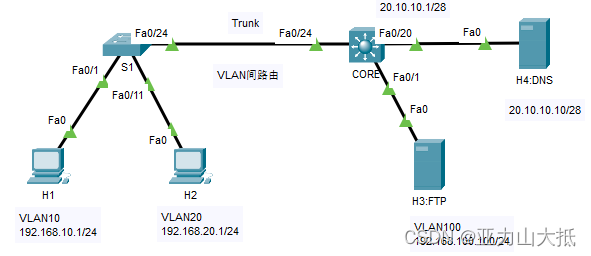

实验拓朴：

实验步骤：

1. 参照拓扑图，完成网络设备的连接。（交换机CORE配置管理VLAN1的SVI接口地址：192.168.1.1/24；交换机S1配置管理VLAN1的SVI接口地址：192.168.1.2/24；）
2. 分别在两台交换机上创建VLAN 10和VLAN 20，命名为AI10和AI20。创建VLAN100，命名为SERVER。
3. 按照拓扑图，将交换机S1的F0/1和F0/11端口分配到对应的VLAN中；将交换机CORE的F0/1接入VLAN100中，F0/20设置成路由模式，配置IP地址为：20.10.10.1/28；电脑地址按照拓扑中的标注，注意网关的设置。
4. 实现VLAN间路由，在CORE交换机上配置VLAN10、VLAN20、VLAN100的SVI接口地址，地址为每个网段的最后1个地址（254）。注意两台交换机之间的链路模式。
5. 在CORE上输入ip routing命令启用三层交换机的路由功能。

测试H1、H2和FTP、DNS服务器之间连通性。

下面是使用的所有命令

以下均进入特权模式enable

并且进入全局模式 config terminal

S1
Switch>enable
Switch#conf t
Switch(config)#hostname S1
S1(config)#interface vlan 1
S1(config-if)#ip address 192.168.1.2 255.255.255.0
S1(config-if)#no shutdown
S1(config-if)#exit
S1(config)#vlan 10
S1(config-vlan)#name AI10
S1(config-vlan)#vlan 20
S1(config-vlan)#name AI20
S1(config-vlan)#vlan 100
S1(config-vlan)#name SERVER
S1(config-vlan)#
S1(config-vlan)#exit
S1(config)#interface f0/1
S1(config-if)#switchport mode access
S1(config-if)#switchport access vlan 10
S1(config-if)#exit
S1(config)#interface f0/1
S1(config-if)#switchport mode access
S1(config-if)#exit
S1(config)#interface f0/11
S1(config-if)#switchport mode access
S1(config-if)#switchport access vlan 20
S1>enable
S1#conf
S1(config)#interface f0/24
S1(config-if)#switchport mode trunk

CORE
Switch>enable
Switch#conf t
Switch(config)#hostname CORE
CORE(config)#interface vlan 1
CORE(config-if)#ip address 192.168.1.1 255.255.255.0
CORE(config-if)#no shutdown
CORE(config-if)#exit
CORE(config)#
CORE(config)#vlvvlan 10
CORE(config-vlan)#name AI10
CORE(config-vlan)#Avlan 20
CORE(config-vlan)#name AI20
CORE(config-vlan)#Vvlan 100
CORE(config-vlan)#name SERVER
CORE(config-vlan)#end
CORE#show vlan
CORE(config)#interface f0/1
CORE(config-if)#switchport mode access
CORE(config-if)#switchport access vlan 100
CORE(config)#iniinterface f0/20
CORE(config-if)#ip address ip 20.10.10.1 255.255.255.240
CORE(config-if)#iipiip address 20.10.10.1
CORE(config-if)#ip address 20.10.10.1 255.255.255.248
CORE(config-if)#exit
CORE(config)#interface vlan 10
CORE(config-if)#ip address 192.168.10.254 255.255.255.0
CORE(config-if)#interface vlan 20
CORE(config-if)#ip address 20.10.20.254 255.255.255.248
CORE(config-if)#ip address 192.168.20.254 255.255.255.248
CORE(config-if)#interface vlan 100
CORE(config)#exit
CORE#show vlan
CORE(config)#ip routing
CORE(config)#hostname 1220911101

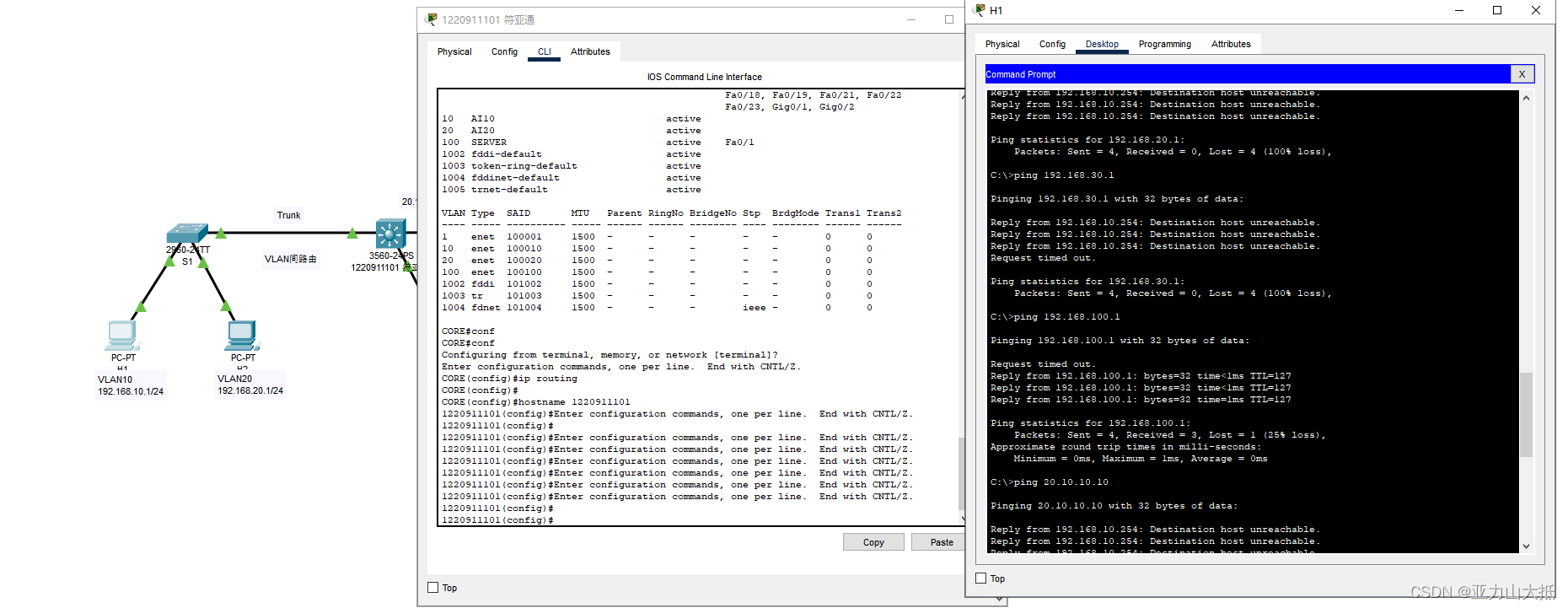

下面是展示练习结果
