CN3384中文资料-PFM 升压型四节锂电池充电控制集成电路-CN3304升级版

产品描述：

CN3384是一款工作于2.75V到6.5V的PFM升压型四节锂电池充电控制集成电路。CN3384采用恒流和准恒压模式(Quasi-CVTM)对电池进行充电管理，内部集成有基准电压源，电感电流检测单元，电池电压检测电路和片外场效应晶体管驱动电路等，具有外部元件少，电路简单等优点。
当接通输入电源后，CN3384进入充电状态，控制片外N沟道MOSFET导通，电感电流上升，当上升到外部电流检测电阻设置的上限时，片外N沟道MOSFET截止，电感电流下降，电感中的能量转移到电池中。当电感电流下降到外部电流检测电阻设置的下限时，片外N沟道MOSFET再次导通，如此循环。当BAT管脚电压第一次达到内部设置的16.8V(典型值)时，CN3384进入准恒压充电模式，以较小电流对电池充电。在准恒压模式，当BAT管脚电压达到16.8V时，充电过程结束，片外N沟道MOSFET保持截止状态。当BAT管脚电压下降到再充电阈值时，CN3384再次进入充电状态。
CN3384最高工作频率可达1MHz。当电池电压低于输入电压或电池短路时，CN3384在片外N沟道MOSFET和P沟道MOSFET的共同作用下，用较小电流继续对电池充电，对电池起到保护作用。其他功能包括芯片使能输入，管芯过温保护，电流检测电阻短路保护和状态指示输出端等。
CN3384采用8管脚的SOP8封装。

功能描述：

 输入电压范围：2.75V 到 6.5V
 工作电流：280微安@VIN=5V
 输入电源自适应功能
 支持太阳能供电
 电感电流检测
 高达1MHz开关频率
 准恒压充电模式补偿电池内阻和电池连接线电阻产生的电压损失
 电流检测电阻短路保护
 自动再充电功能
 高达35W输出功率
 当电池电压低于输入电压或者电池短路时，以较小电流充电。
 芯片使能输入端
 管芯过温保护
 电池端过压保护
 状态指示输出
 工作温度范围：－40℃到85℃
 8管脚SOP8封装
 产品无铅，满足rohs指令要求，不含卤素

应用范围：

 四节锂电池充电控制
 筋膜枪
 音响
 独立充电器

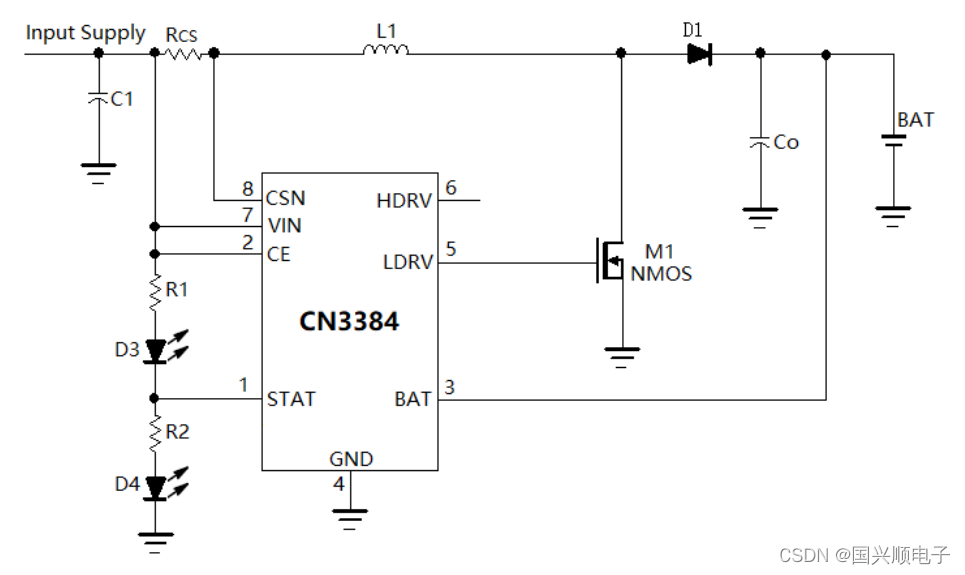

典型应用电路：

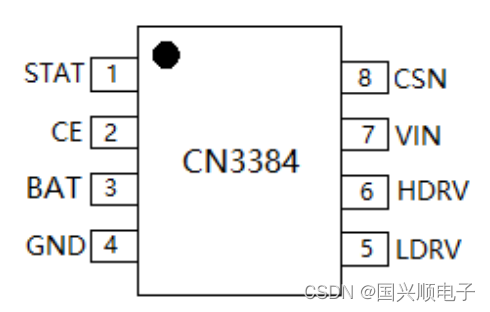

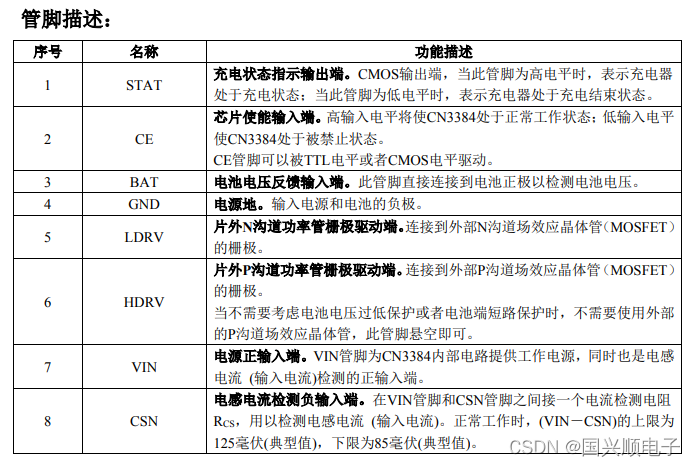

封装脚位：
