TP4333中文资料-放电输出5V/1A 同步移动电源方案

产品描述:
TP4333 是一款专为移动电源设计的同步升压的单芯片解决方案,内部集成了线性充电管理模块、同步放电管理模块、电量检测与 LED 指示模块、保护模块。TP4333 内置充电与放电功率 MOS,充电电流固定为 0.8A,同步升压支持 1A 输出电流。
TP4333 内部集成了温度补偿、过温保护、过充与过放保护、输出过压保护、输出重载保护、输出短路保护等多重安全保护功能以保证芯片和锂离子电池的安全,应用电路简单, 只需很少元件便可实现充电管理与放电管理。

功能特点:
放电输出:5V/1A
充电电流:0.8A
1A 输出放电效率高达93%
BAT 放电终止电压:2.85V
可选 4.2V/4.35V 充电电压
智能温度控制与过温保护
集成输出过压保护、短路保护、重载保护
集成过充与过放保护
支持涓流模式以及零电压充电
支持手电筒输出
封装形式:SOP8

应用范围:
移动电源

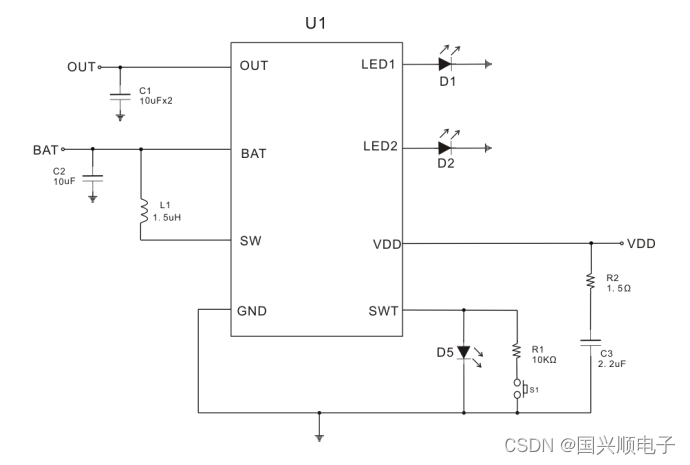

典型应用电路:

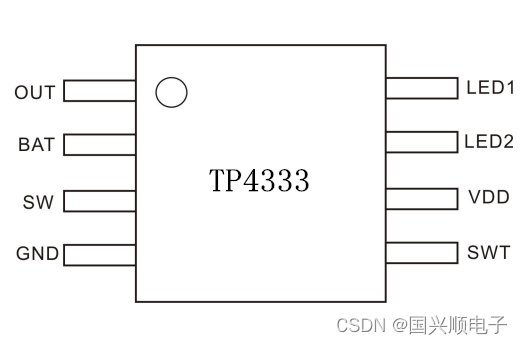

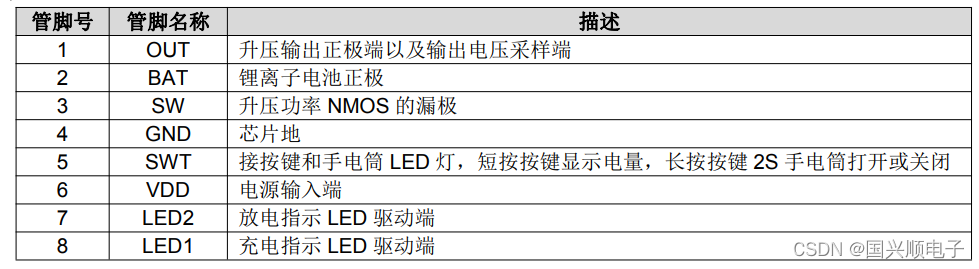

封装脚位:
