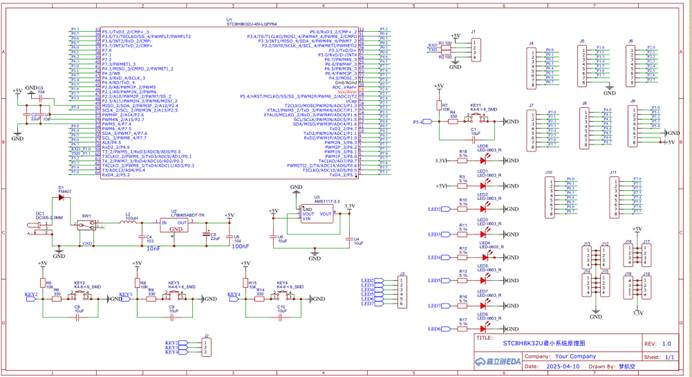

1-2 STC8H8K64U最小系统原理图

1-2 STC8H8K64U最小系统原理图

原理图说明：

1、DC12V供电，简略的防反接。

2、1个拨动开关，电源输入控制。

3、8组5V电源输出，8组3.3V电源输出。

4、5V、3.3V电源指示灯。

5、引出烧录引脚V、R、T、G。

6、3个下降沿按键，可通过杜邦线连接任意引脚。

7、6个LED灯， 高电平点亮，可通过杜邦线连接任意引脚。

8、原理图中使用的芯片是STC8H8K32U，可以直接更换为STC8H8K64U，这两款芯片的引脚没有发生变化。

      注意：

        该原理图通用，焊接时可以直接焊接STC8H8K64U，我购买芯片时买的是STC8H8K32U，所以焊接的最小系统板所使用的芯片是STC8H8K32U。

电源效率说明：

1、12V降压为5V，使用芯片为78M05，电源效率为：5/12 = 41.7%。

2、5V降压为3.3V，使用芯片为AMS1117，电源效率为：3.3/5 = 66%

3、12Và3.3V电源效率：41.7% * 66% = 27.5%

修改建议：

电源优化

双路输出：使用DC-DC电源12V-5V电源效率90%以上，使用DC-DC电源12V-3.3V电源效率90%以上。

链式输出：使用DC-DC电源将12V-5V电源效率90%以上，在使用LDO电源5V-3.3V电源效率66%，此时12V-3.3V效率为60%。

防反接优化

        正极已经接入一个二极管，负极需要接入一个二极管，二极管的正极接GND，负极接电源输入。

        作为一个学习的最小系统开发板，可以不考虑电源优化，防反接设计。

        有能力的同学可以将电源接口设计成USB或者TYPE-C类型的。这个原理图使用外部电源主要是学习时可能用到的模块较多，电流超过电脑USB的最大电流，造成电脑USB接口损坏（虽然现在的USB接口都有过流保护，但是还是避免这种情况发生）。

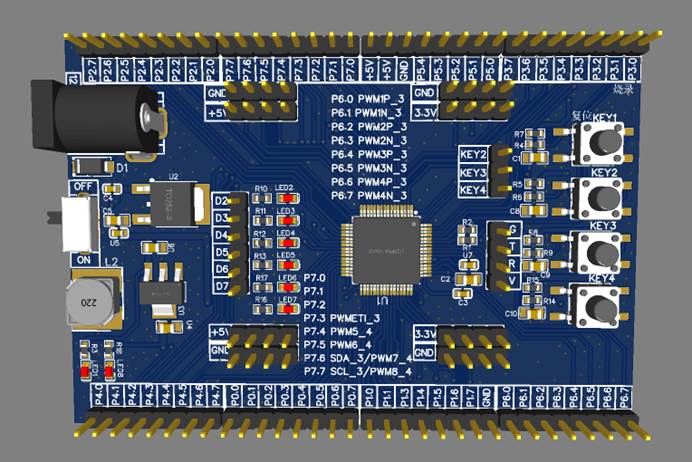

焊接最小系统板

完成原理图和PCB的制作后，可以使用嘉力创免费打板。

注意：新手建议将封装改成0805的，焊接比较简单。

焊接完成后，注意测量是否有锡连，虚焊等情况。VCC和GND是否短路。
