1-3 STC8H8K64U烧录

1-3 STC8H8K64U烧录

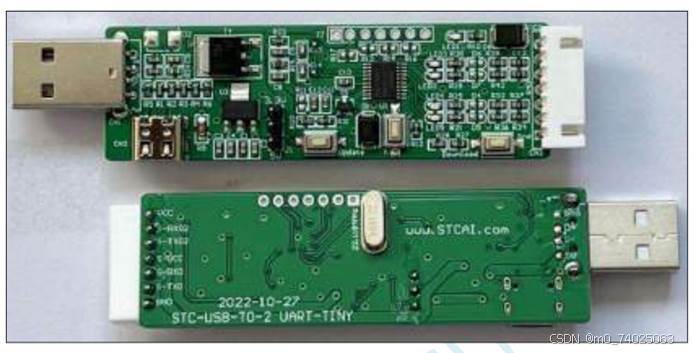

一箭双雕之双串口

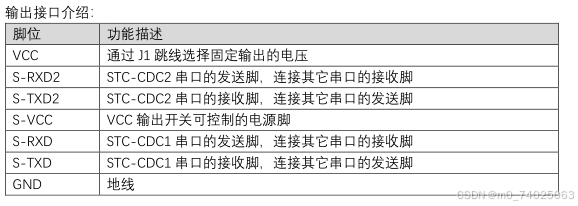

接线说明

一箭双雕                STC8H8K64U

S-VCC                         V

S-RXD/ S-RXD2          R/P3.0

S-TXD/ S-RXD2          T/P3.1

GND                            G

烧录步骤

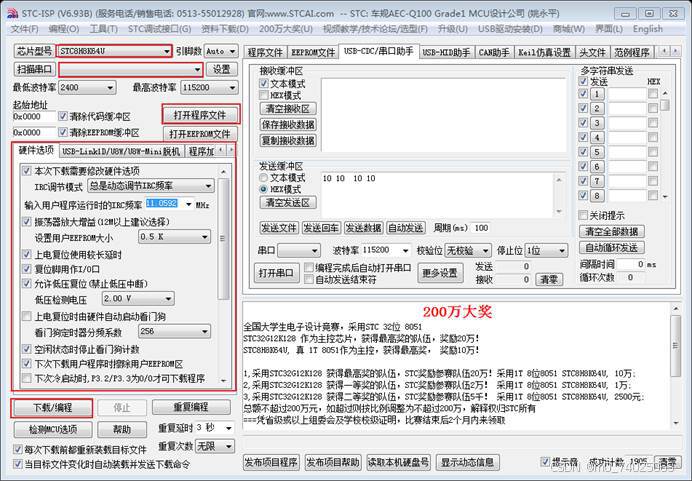

1. 打开STC-ISP软件，下载地址：

https://www.stcaimcu.com/data/download/Tools/AIapp-ISP-v6.95M.zip

（2）芯片型号选择：STC8H8K64U

（3）选择正确的串口：

STC-USB CDC1 ：使用S-RXD、S-TXD引脚下载。

STC-USB CDC2 ：使用S-RXD2、S-TXD2引脚下载。

（4）选择要下载的程序

（5）选择硬件选项

（6）下载/编程（此时最小系统板没有其他电源供电，否则烧录失败，即该烧录步骤中只有烧录器供电）

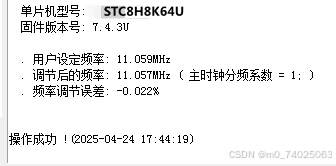

（7）提示下载成功。
