西门子plc如何实现输出灯光闪烁（详细教学）

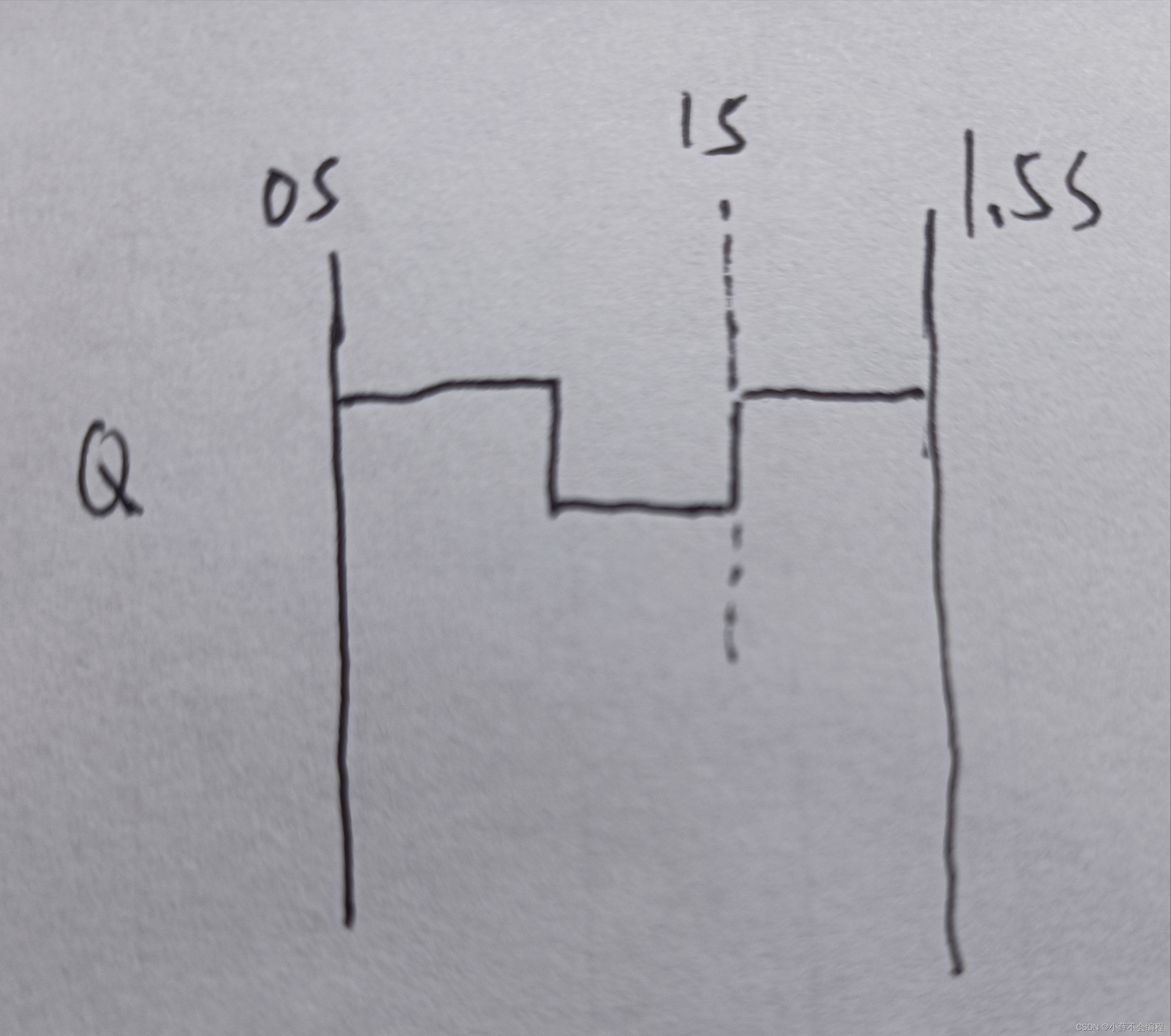

西门子要实现输出灯的闪烁就要先画时序图，它可以显示输出输出得点与失电。

 设一个周期为1s，闪烁那么就是得电与失电时间一样。那么就是得0.5s的电失0.5s的电那么就有一下两种方法：

1.系统自带的时钟存储器

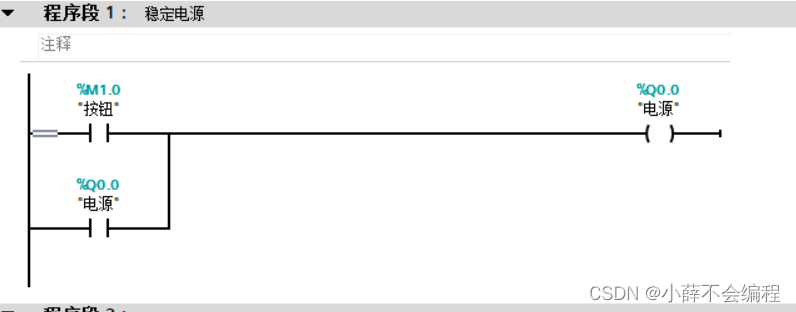

（1）启动先接一个持续供电的程序段，先放一个输入触电接通输出并保持自锁

（2）然后就要用时钟存储器，时钟存储器默认是关闭的需要我们打开

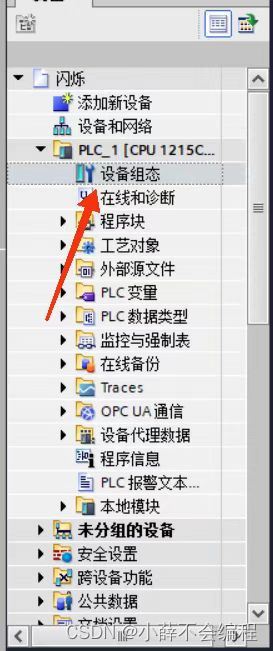

       首先我们在左找到设备组态并点击

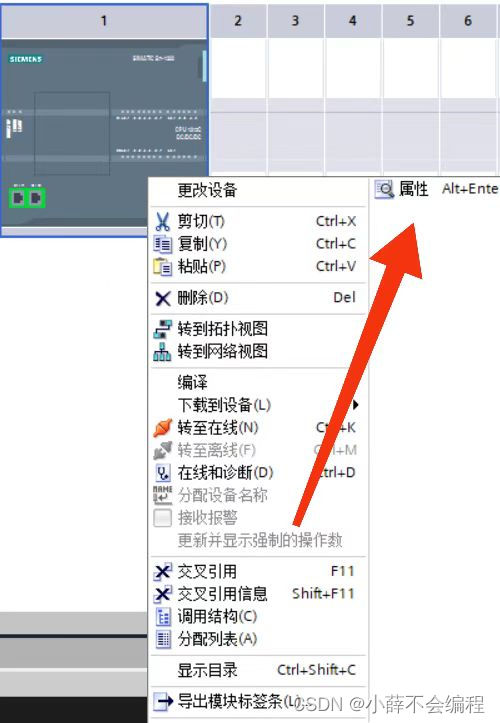

 然后右击设备找到属性

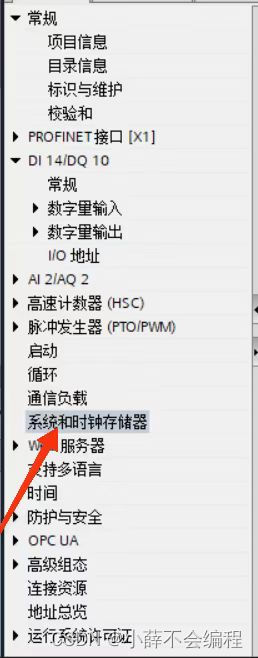

 然后到常规下面找到系统和时钟存储器

之后把这个勾选上

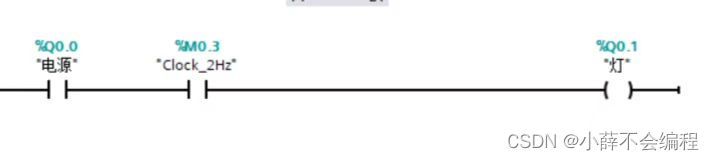

之后这m0.0--m0.7就是时钟触电了 ，这个hz公式是f=1/T，T是周期。（其中f是指赫兹，T是指以秒为单位）赫兹是国际单位制中频率的单位，它具体是指每秒中的周期性变动重复次数的计量。那么我们需要1s为周期的hz只有2hz是符合要求的那么



2.用定时器

我们可以用定时器去控制灯的闪烁。先接一个启动先接一个持续供电的程序段，先放一个输入触电接通输出并保持自锁

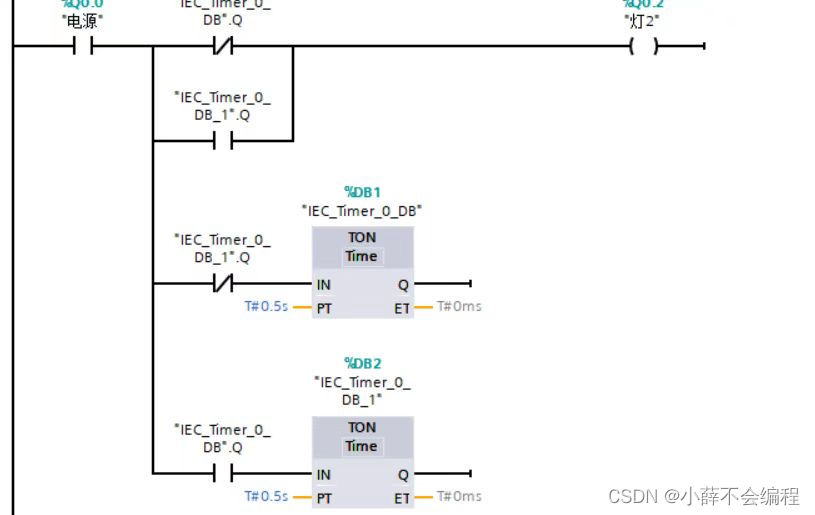

 之后开始用定时器

这是先得电0.5s后断电0.5s 。q0.0提供持续电源。DB1到0.5s时间后让q0.2断电（现在已经通电0.5s)同时让DB2通电开始计时，过0.5s后让q0.2通电同时DB1断电重新开始计时进入下一个循环这就是我的两种方法。然后还是建议大家实践一遍在，这样效果会更好!

本文纯属个人理解，如果有错误，还请指出
