西门子S7-1200/1500编程案例5（按一定频率闪烁的指示灯）

1.PLC控制任务说明

当按下启动按钮I0.0时，指示灯Q0.0按照亮3s、灭2s的频率闪烁，按下停止按钮I0.1时，指示灯Q0.0停止闪烁后熄灭。









1.电气接线图



2.输入/输出的定义

 3.PLC编程

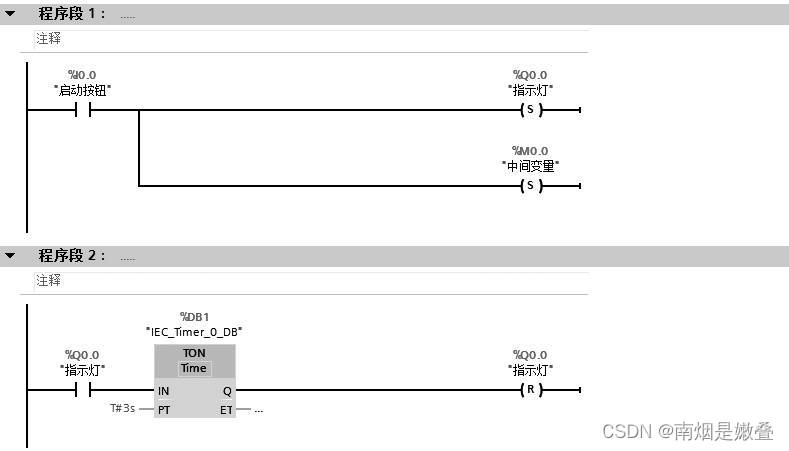

上图　按一定频率闪烁指示灯的梯形图

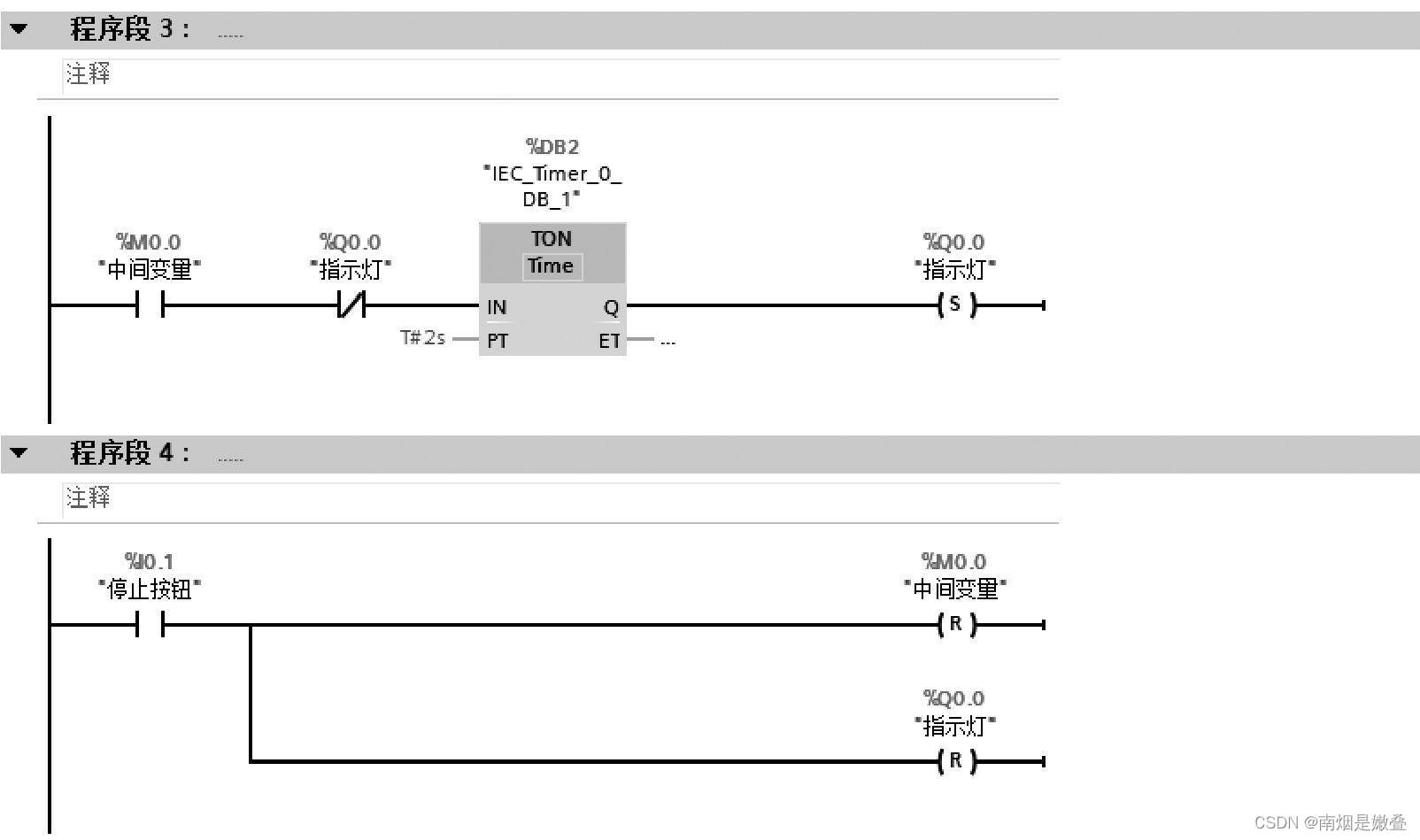

上图　按一定频率闪烁指示灯的梯形图（续）



上图　按一定频率闪烁指示灯的时序图

根据任务说明，需要设置两个定时器，梯形图上图所示。闪烁指示灯的高、低电平时间分别由两个定时器的PT值确定，时序图如图2-31所示。程序段1用于启动按钮为ON时，置位指示灯Q0.0和中间变量M0.0。程序段2在指示灯Q0.0变为ON时进行TON定时（此为定时器1），时长为3s，时间到后，关闭指示灯。程序段3是中间变量M0.0继续ON而指示灯Q0.0为OFF的情况下，定时TON（此为定时器2），时长为2s，时间到后，点亮指示灯。至此，如果在程序段2和程序段3之间进行循环执行，则指示灯Q0.0就会按任务要求进行闪烁。程序段4是停止按钮被按下后，将指示灯Q0.0和中间变量M0.0均复位。

【实例5】 也可以采用TP定时器进行编程，如下图所示，需要引入两个定时器中间变量1和2，在程序段2和程序段3之间循环执行，形成脉冲。程序段5就是应用定时器中间变量1的脉冲。



上图　采用TP定时器进行闪烁



上图　采用TP定时器进行闪烁（续）
