HFSS报错：Definition Mesh, process mesh3d : Unexpected internal software error.

1. 报错描述：

在利用HFSS求解天线仿真时发生了报错

HFSSDesign1 (Modal Network)
    [error] Definition Mesh, process mesh3d : Unexpected internal software error. Please contact Ansys technical support.
    [error] Simulation completed with execution error on server: Local Machine.

原图如下：

提到报错的内容是网格划分的问题，在网上搜索过后，找到了问题的解决方案。

2. 解决方法：

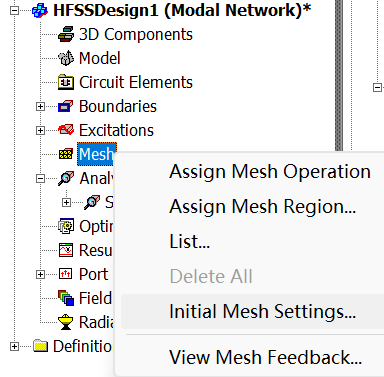

（1）在HFSS界面的左侧工程树右击“mesh”选项

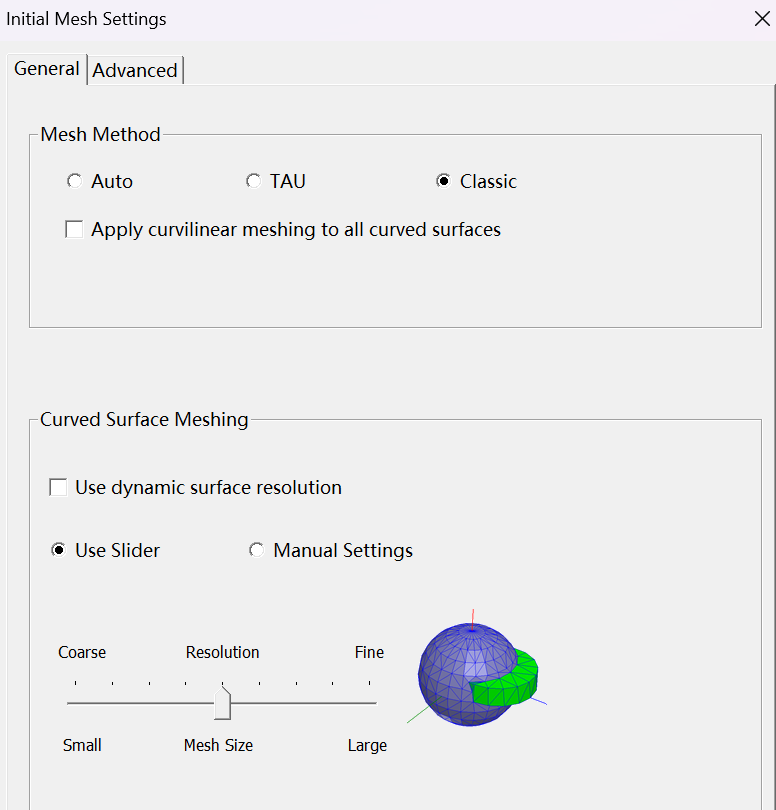

（2）选择“Initial Mesh Setting”选项卡，进入界面，将“Mesh Method”下面默认的“Auto”改成“Classic”，就可以重新求解分析。

3. 该问题相关参考

【1】[已解决] - Ansys HFSS 意外的内部软件错误 |电子论坛https://www.edaboard.com/threads/ansys-hfss-unexpected-internal-software-error.355297/

        这个论坛中提到的解决方案是将Mesh Method更改为TAU，但是当模型包含薄表面时应该使用经典网格划分（Classic），而笔者的是第二种，所以更改为Classic后解决了问题。

【2】技术干货 | Ansys HFSS Mesh Fusion及不同Mesh应用场景介绍 - 知乎https://zhuanlan.zhihu.com/p/358396611#:~:text=HFSS%E4%B8%AD%E9%BB%98%E8%AE%A4%E6%9C%89%E4%B8%A4%E7%A7%8D%E5%88%9D%E5%A7%8B%E7%BD%91%E6%A0%BC%E5%89%96%E5%88%86%E6%96%B9%E6%B3%95%EF%BC%8C%E5%88%86%E5%88%AB%E6%98%AFclassic%20mesh%E5%92%8Ctau%20mesh%E3%80%82%20classic%20mesh%E6%98%AF%E5%85%88%E9%92%88%E5%AF%B9%E6%A8%A1%E5%9E%8B%E8%BF%9B%E8%A1%8C%E9%9D%A2%E7%BD%91%E6%A0%BC%E5%89%96%E5%88%86%EF%BC%8C%E5%86%8D%E5%9F%BA%E4%BA%8E%E9%9D%A2%E7%BD%91%E6%A0%BC%E8%BF%9B%E8%A1%8C%E4%BD%93%E7%BD%91%E6%A0%BC%E7%94%9F%E6%88%90%E3%80%82,%E8%80%8Ctau%20mesh%E5%88%99%E6%98%AF%E7%9B%B4%E6%8E%A5%E7%94%9F%E6%88%90%E4%BD%93%E7%BD%91%E6%A0%BC%E3%80%82%20%E9%BB%98%E8%AE%A4%E8%AE%BE%E7%BD%AE%E6%98%AF%E7%94%B1HFSS%E8%87%AA%E5%8A%A8%E9%80%89%E6%8B%A9%E7%BD%91%E6%A0%BC%E5%89%96%E5%88%86%E6%96%B9%E6%B3%95%EF%BC%8C%E4%BD%86%E5%9C%A8%E6%9F%90%E4%BA%9B%E7%89%B9%E5%AE%9A%E7%9A%84%E7%9A%84%E9%97%AE%E9%A2%98%E6%97%B6%EF%BC%8C%E6%88%91%E4%BB%AC%E5%8F%AF%E4%BB%A5%E9%A2%84%E5%85%88%E8%AE%BE%E7%BD%AE%E5%A5%BD%E7%9B%B8%E5%BA%94%E7%9A%84%E5%89%96%E5%88%86%E6%96%B9%E6%B3%95%EF%BC%8C%E6%8F%90%E9%AB%98%E5%89%96%E5%88%86%E7%9A%84%E6%95%88%E7%8E%87%E3%80%82%20%E6%AF%94%E5%A6%82%E8%96%84%E5%B1%82%E7%BB%93%E6%9E%84%E6%88%96%E5%B0%8F%E7%9B%B4%E5%BE%84RF%E7%BA%BF%E5%9C%88%E6%A8%A1%E5%9E%8B%EF%BC%8Cclassic%20mesh%E6%9B%B4%E4%B8%BA%E9%80%82%E5%90%88%E3%80%82        HFSS中默认有两种初始网格剖分方法，分别是classic mesh和tau mesh。classic mesh是先针对模型进行面网格剖分，再基于面网格进行体网格生成。而tau mesh则是直接生成体网格。默认设置是由HFSS自动选择网格剖分方法，但在某些特定的的问题时，我们可以预先设置好相应的剖分方法，提高剖分的效率。比如薄层结构或小直径RF线圈模型，classic mesh更为适合。而当模型需要更为均匀的网格时，tau mesh则更为适合。

此部分来自上面链接。
