本文分九步详细介绍了从PLC程序的导出到仿真软件的简单“食用”方法，如有错误，请在评论区留言斧正！

创作不易，望大家关注点赞❤️！

创作不易，望大家关注点赞❤️！

创作不易，望大家关注点赞❤️！

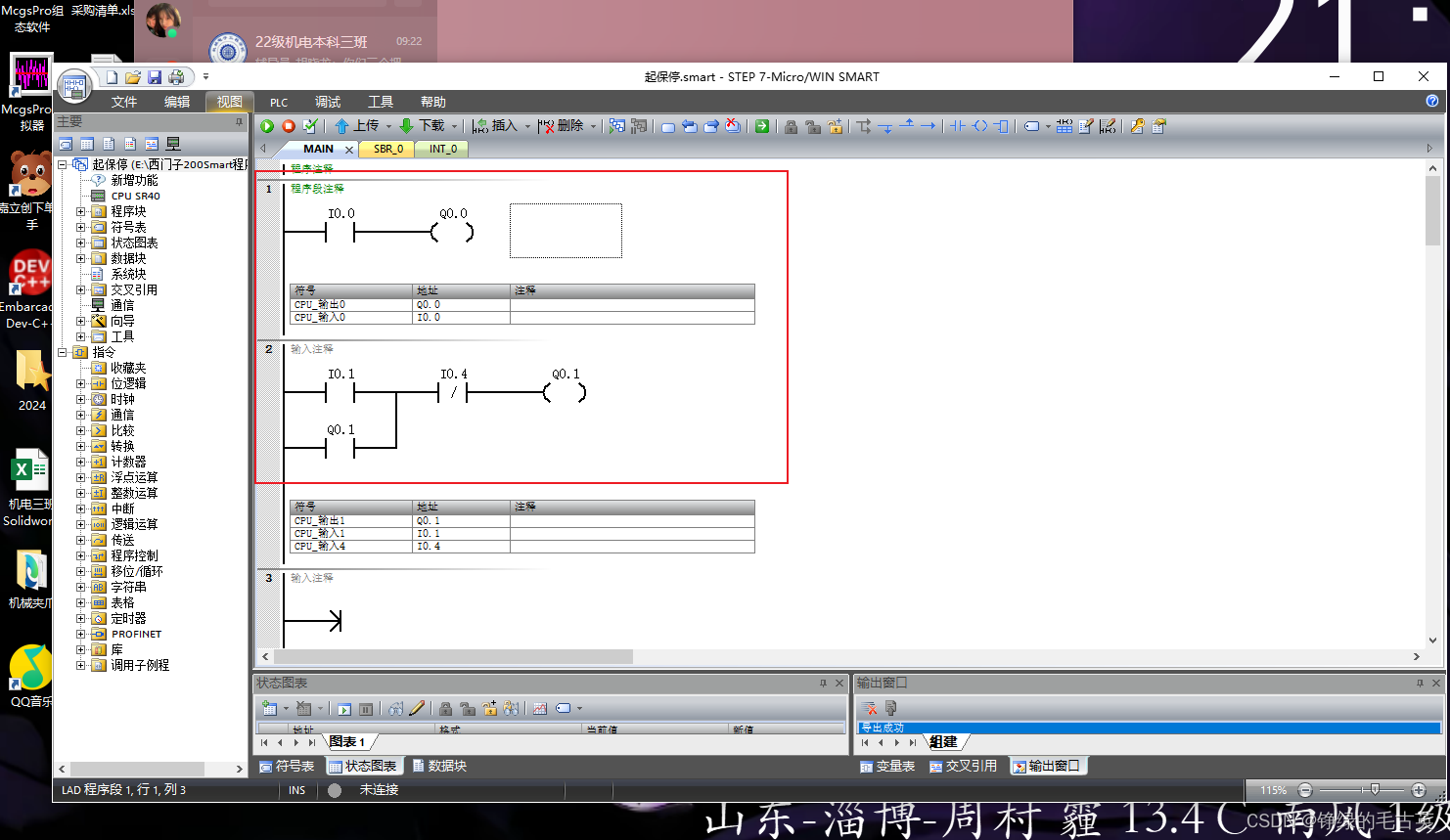

第一步：编写一个简单的程序用于测试

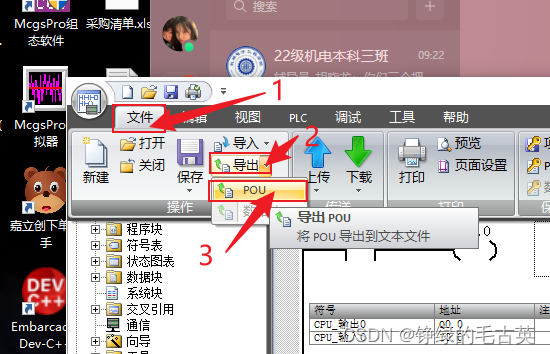

 第二步：导出“.awl”格式的文件

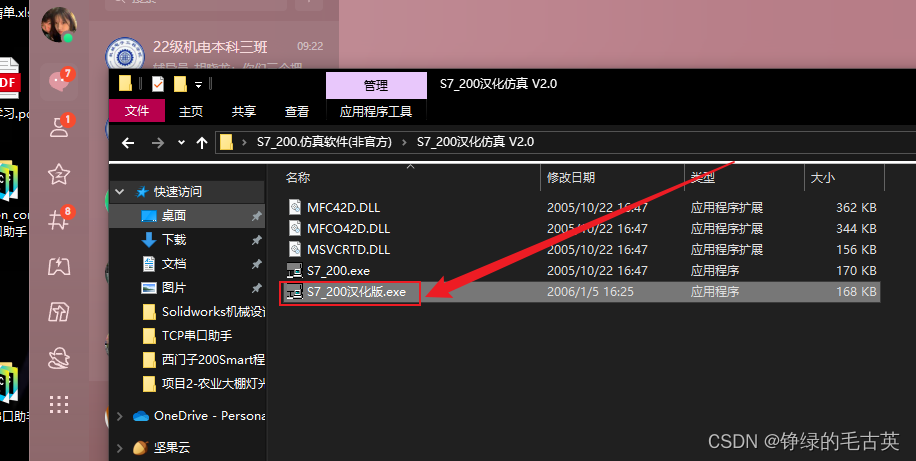

 第三步：双击打开软件包里的“S7_200汉化版.exe”

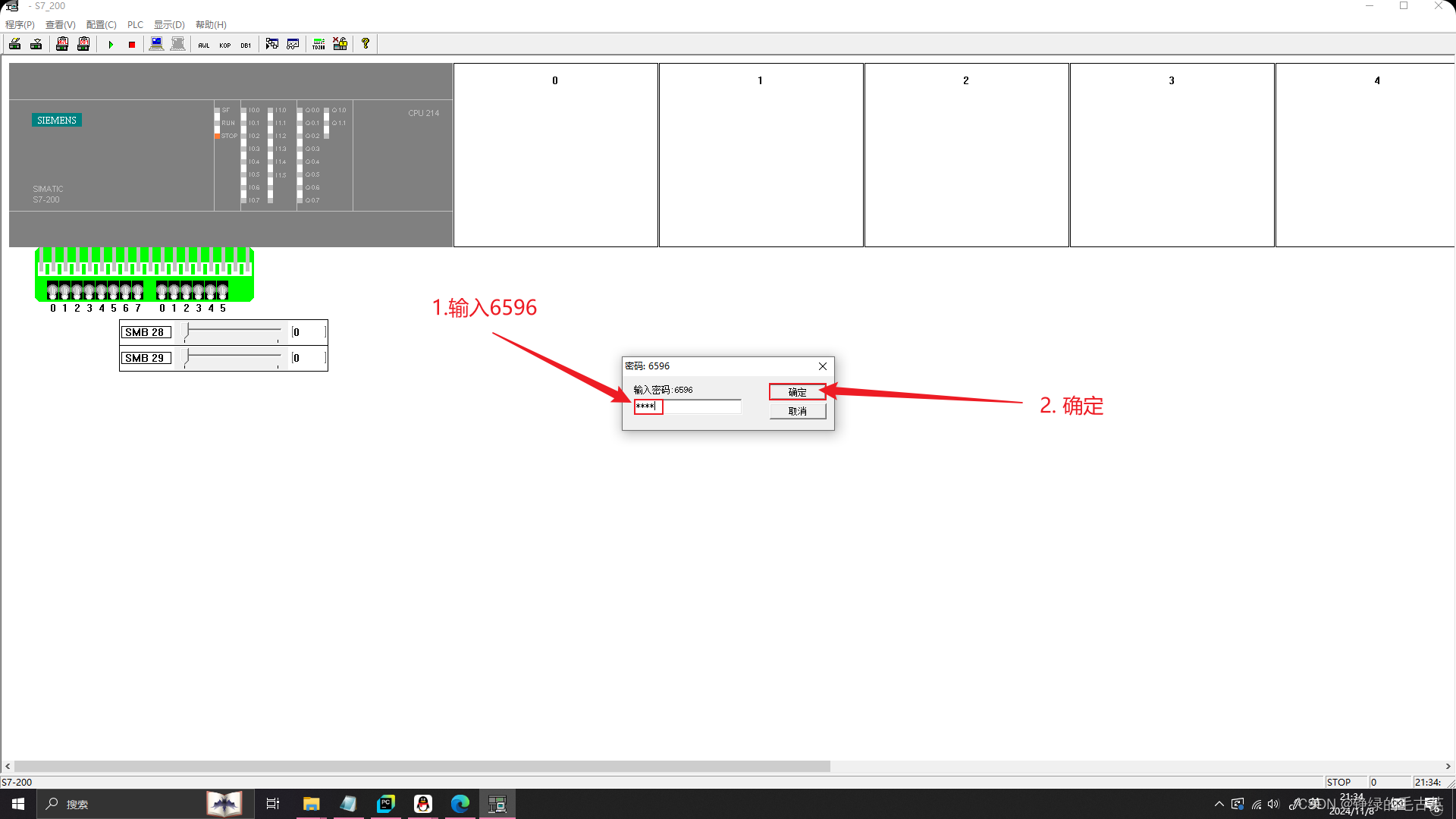

 第四步：输入密码“6596”并点击“确定”

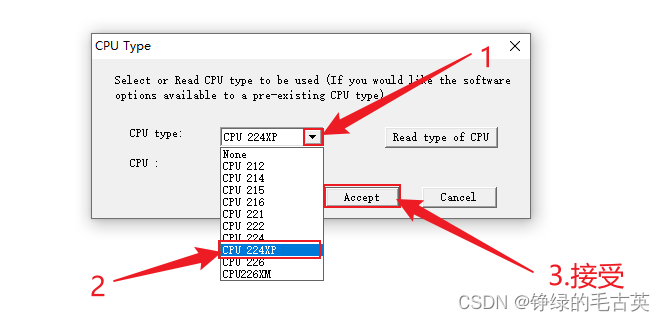

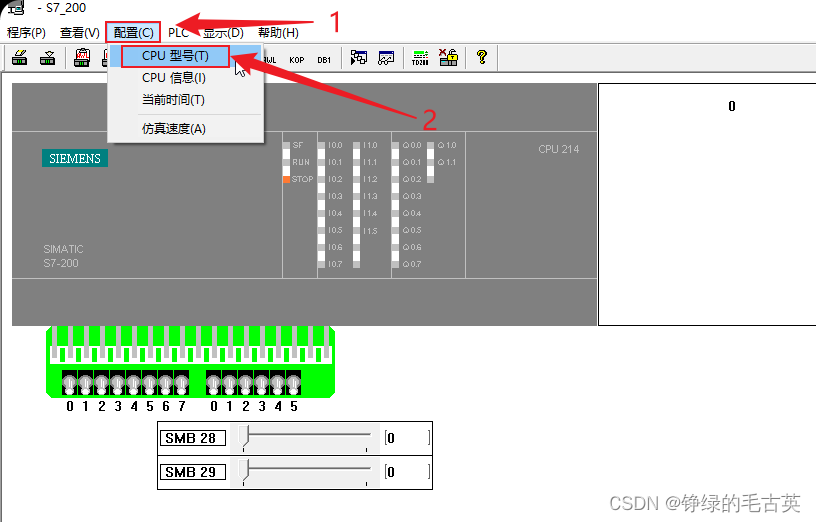

 第五步：选择与之对应的CPU型号

a1be53069fda4437bc00f345c047da10.png 734e3225ab8f47d58260d3876e75fc26.png

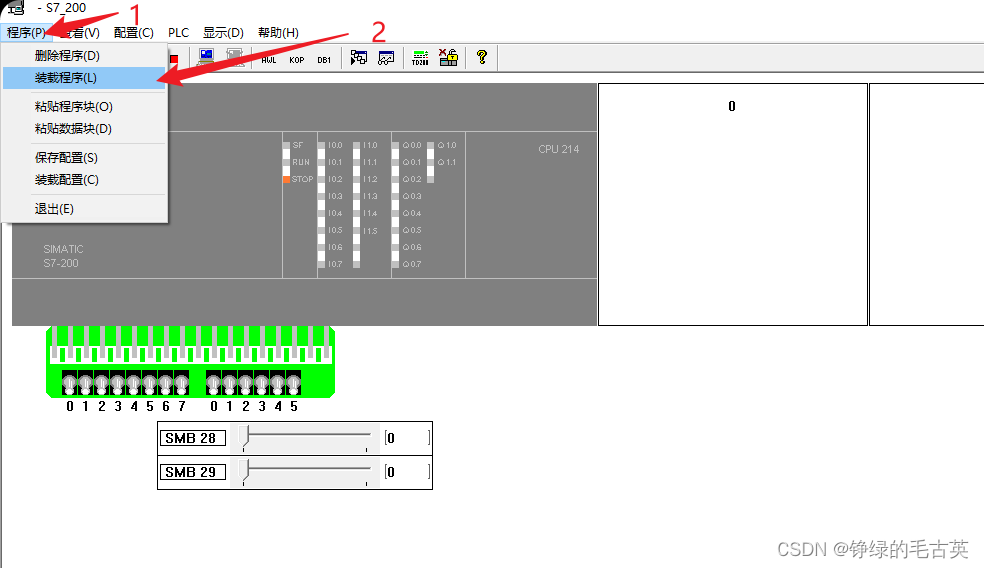

 第六步：点击“程序”→“装载程序”，导入“.awl”格式的文件

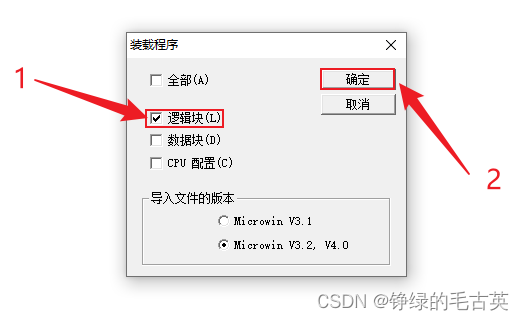

5a2700110bb44f32aac7bec996b7dd6c.png 勾选上“逻辑块”，选择确定


 选择要导入程序的“.awl”格式文件

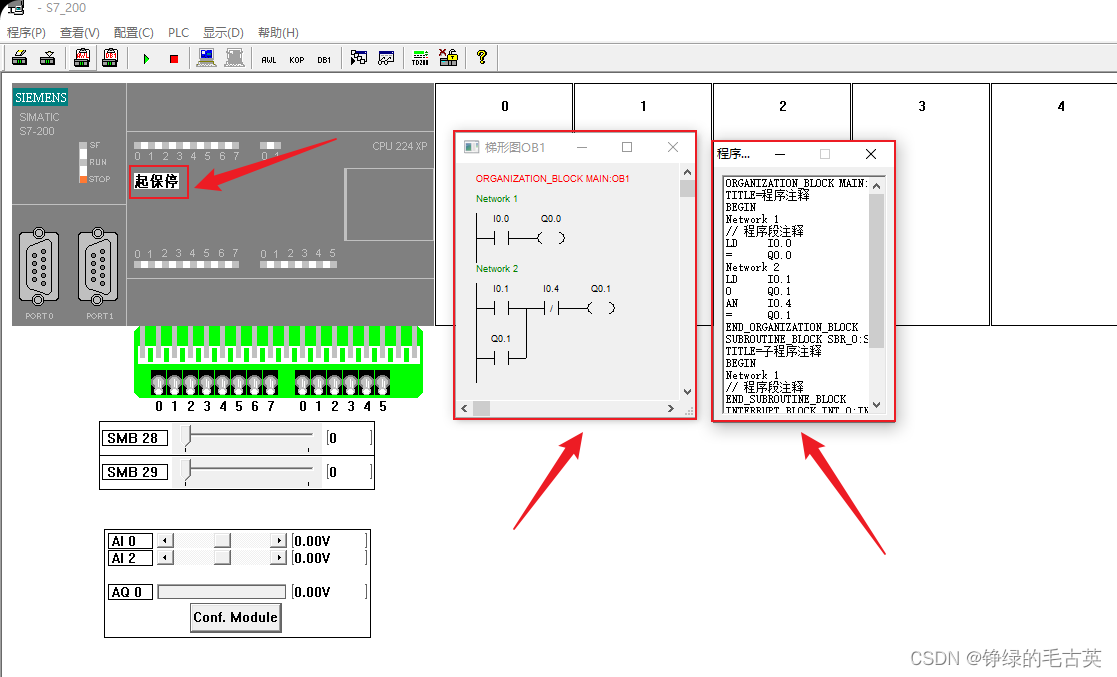

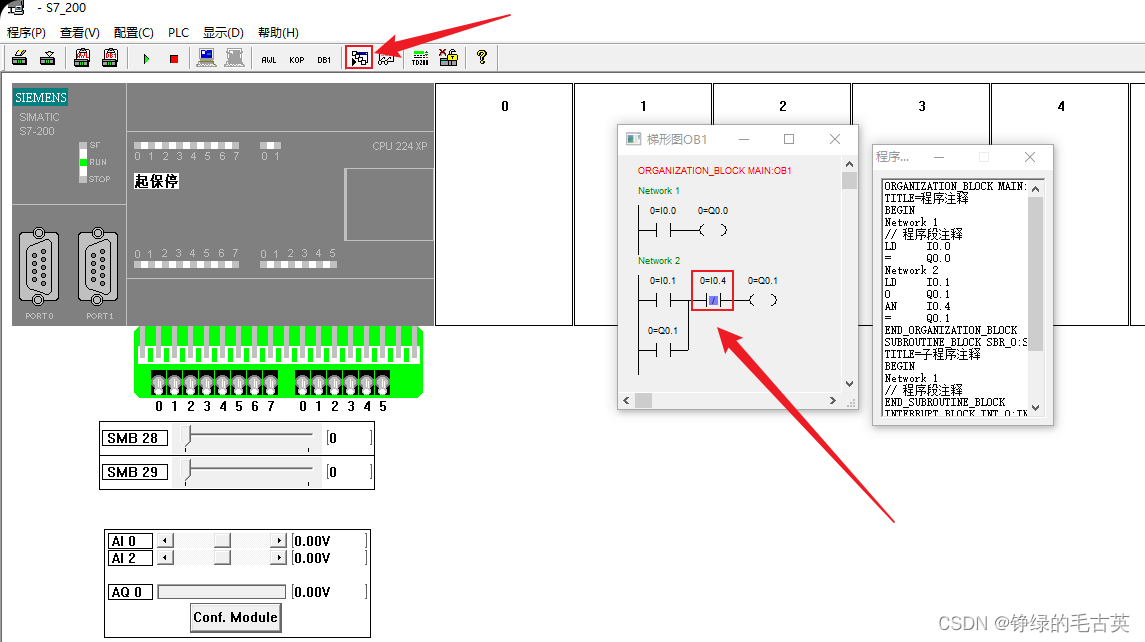

 导入后会出现梯形图语言、指令语句表以及程序名称等信息

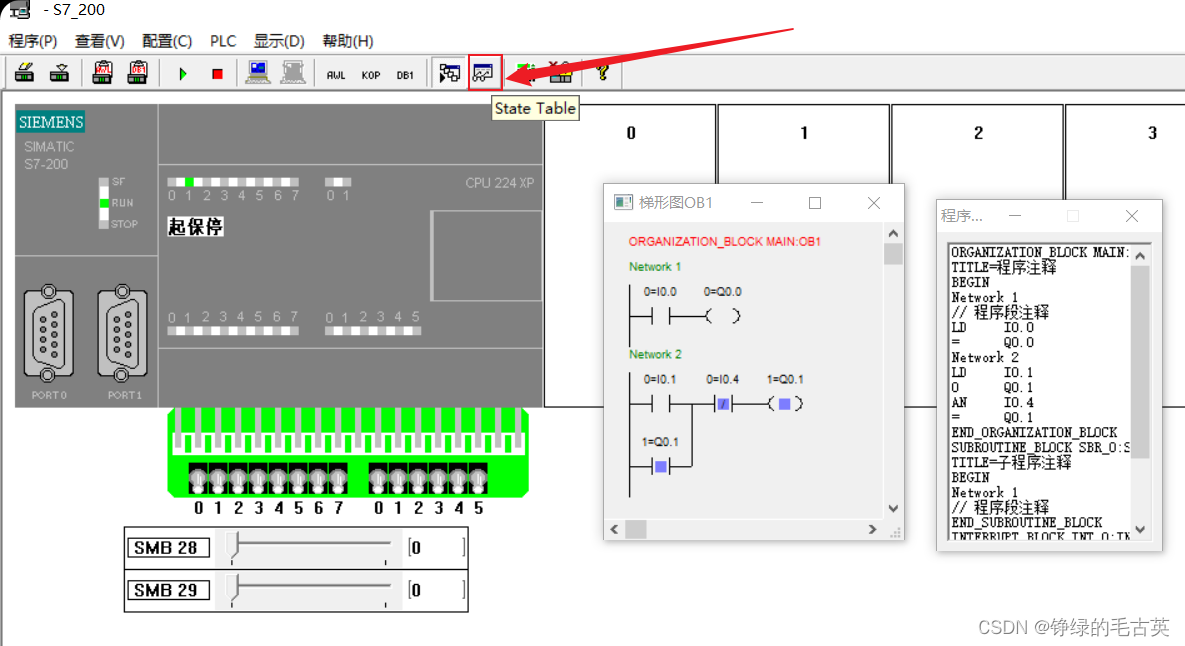

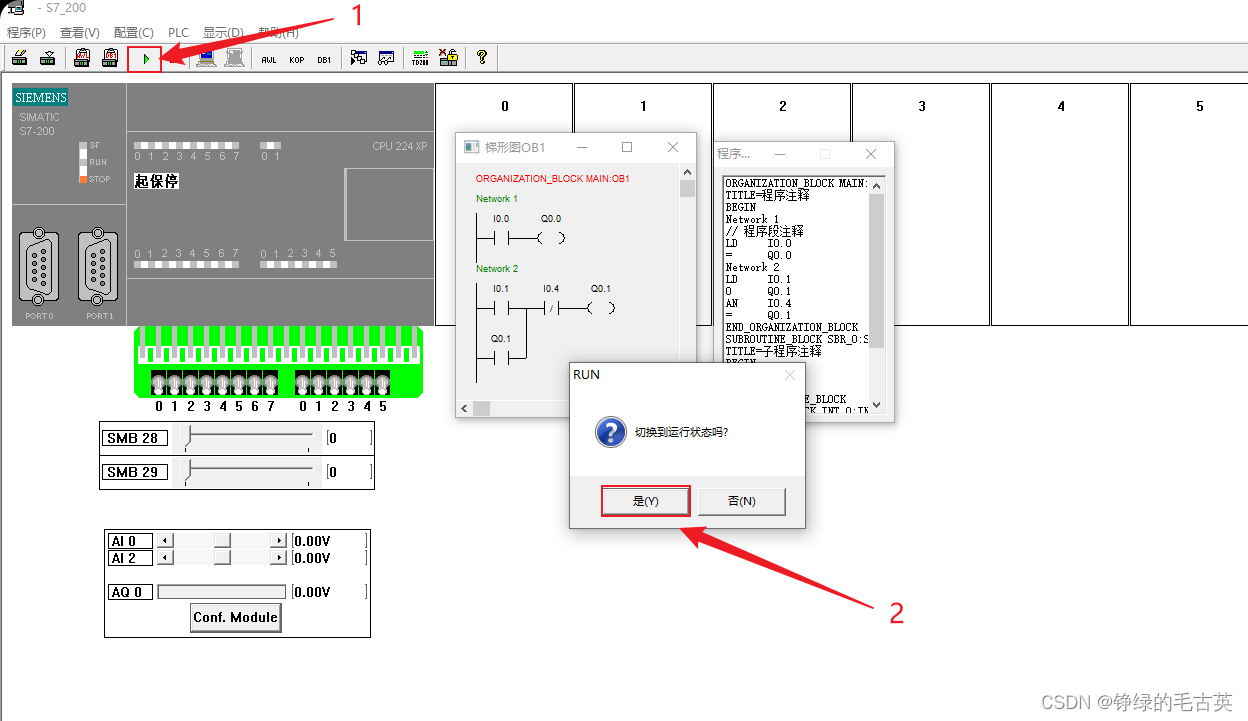

 第八步：开启程序监控，可看到梯形图程序中实时的运行状态


第九步：点击模拟输入部分的开关，模拟控制程序

可看到模拟PLC上的输入输出指示灯的亮灭

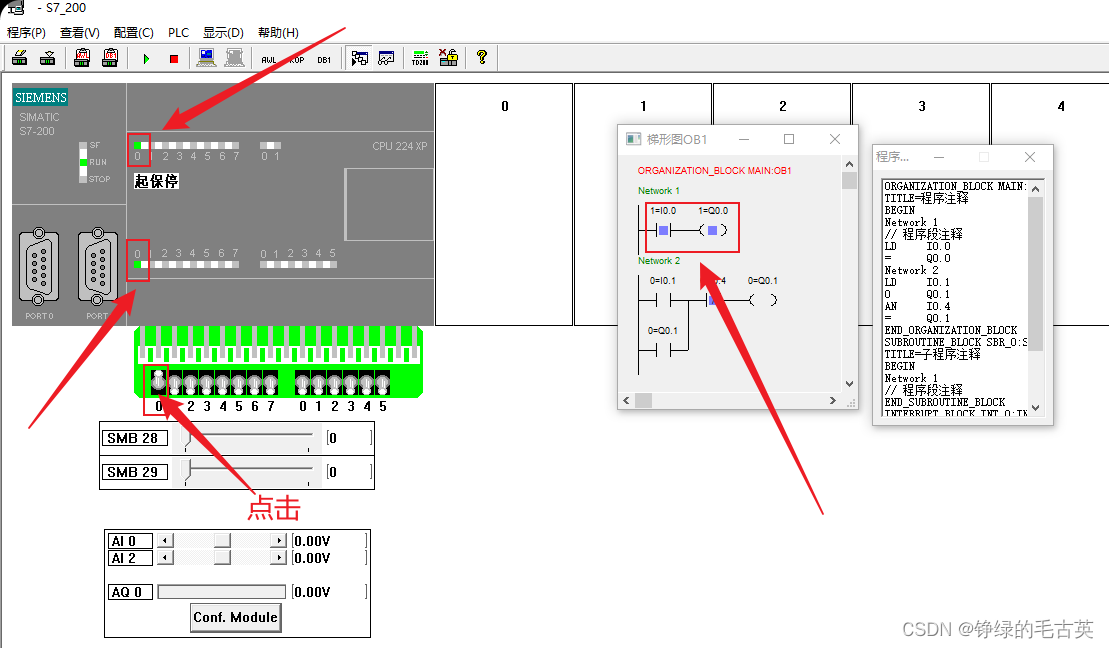

第一个程序段：

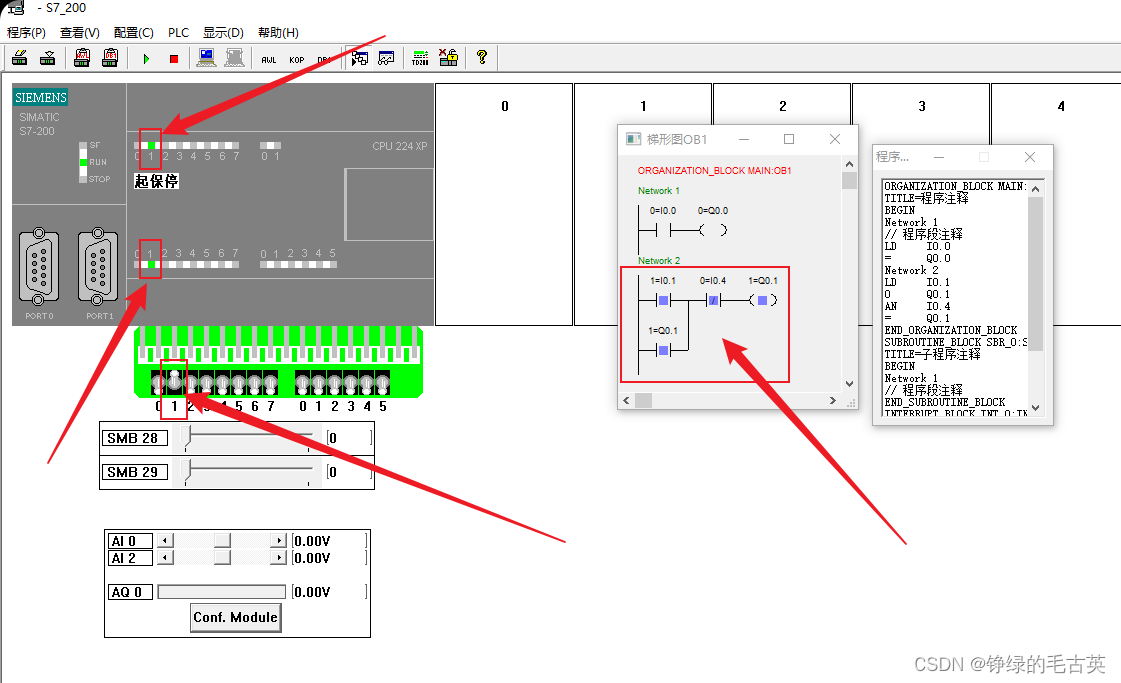

 第二个程序段：

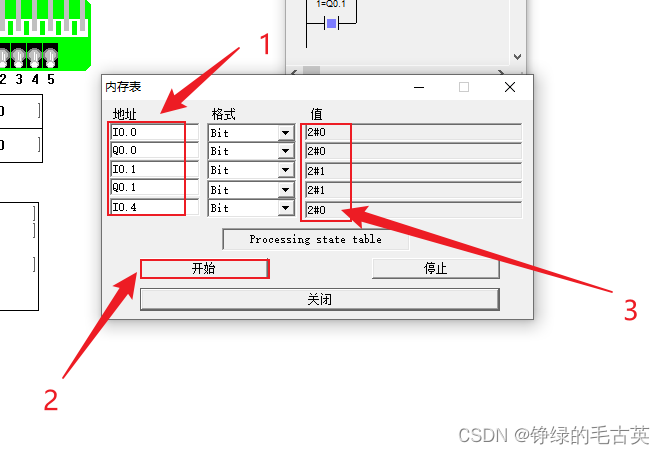

自己输入好I/O地址，即可查看当前值6a8a42b2945c47fe9e0dae1139b623c9.png

 感谢您的阅读，创作不易，点个赞就是对我最大的支持🌹！
