Proteus的逻辑分析仪除了可以测试单个信号外，还可以进行总线Bus束测试，对于诸如A/D转换等数据合集查看非常方便，下面以一个例子，简单介绍一下该功能。

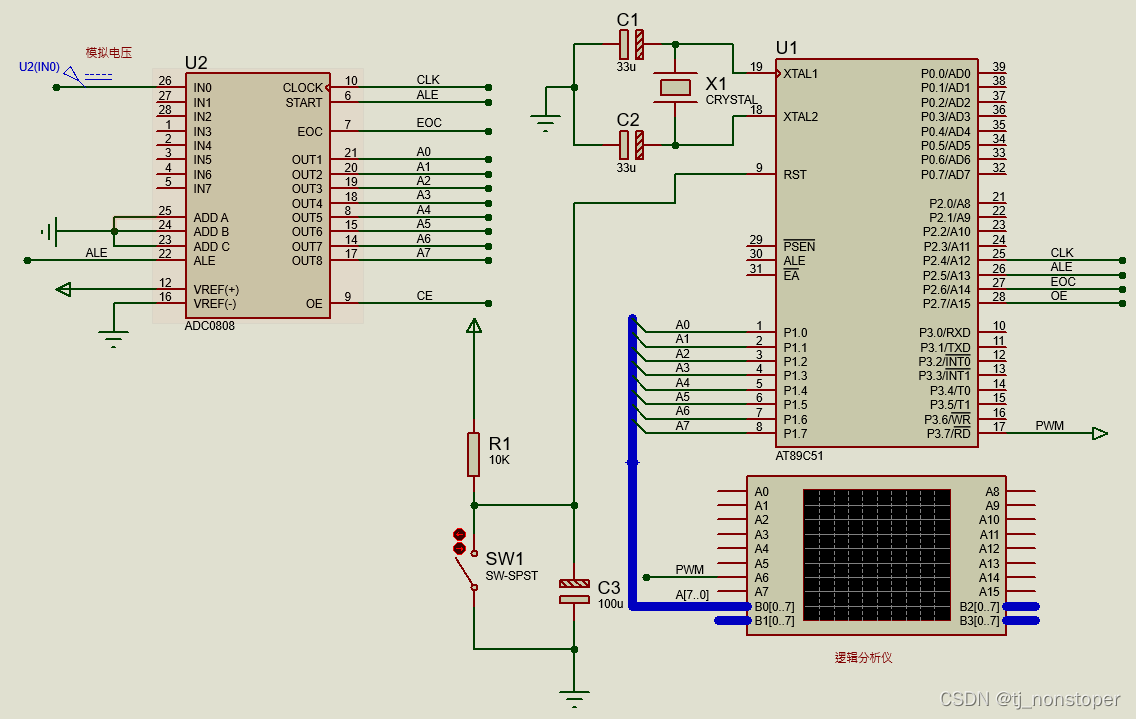

一、综述：通过AT89C51和ADC0808为主芯片，搭建一个将模拟电压转换为8位数字信号并传输给单片机AT89C51，单片机利用这个值输出与该模拟电压相对应的电机控制PWM信号，PWM的高电平延时A[7..0]对应的值，低电平延时256减去A[7..0]对应的值，电路原理图如下：
二、输入模拟电压和转换后数字信号对应理论值的列表如下。
| 输入模拟电压值 | 转换后的数字信号 （十进制） |
转换后的数字信号 （十六进制） |
|---|---|---|
| 2V |
