组合逻辑电路的分析与设计

实验目的

掌握组合逻辑电路的分析与设计。掌握真值表、逻辑函数表达式、卡诺图化简基本概念和方法

实验原理

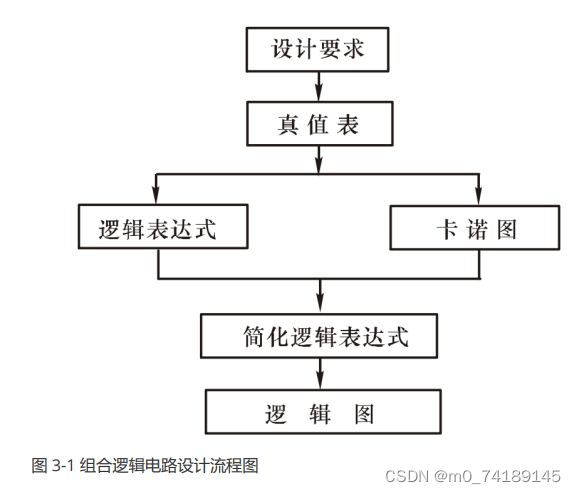

使用中、 小规模集成电路来设计组合电路是最常见的逻辑电路。 设计组合电路的一般步骤如图 3-1 所示。

根据设计任务的要求建立输入、 输出变量， 并列出真值表。 然后用逻辑代数或卡诺图化简法求出简化的逻辑表达式。 并按实际选用逻辑门的类型修改逻辑表达式。 根据简化后的逻辑表达式， 画出逻辑图， 用标准器件构成逻辑电路。 最后， 用实验来验证设计的正确性。

实验内容

1. 组合逻辑电路–四路表决器
   用“ 与非” 门设计一个表决电路： 当四个输入端A、B、C、D中有三个或四个为“ 1” 时， 输出端才为“ 1”。

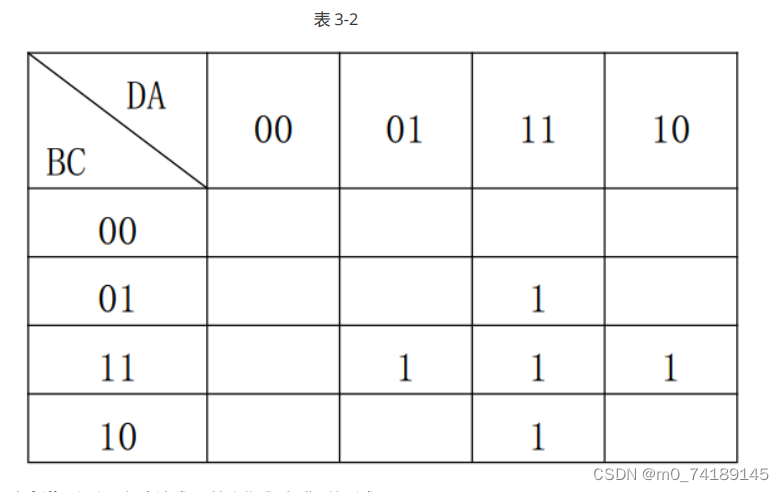

   设计步骤： 根据题意列出真值表如表3-1 所示， 再填入卡诺图表3-2 中。

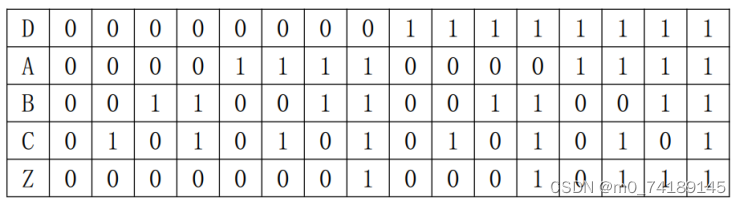

   3-1：


   由卡诺图得出逻辑表达式， 并演化成“ 与非” 的形式：

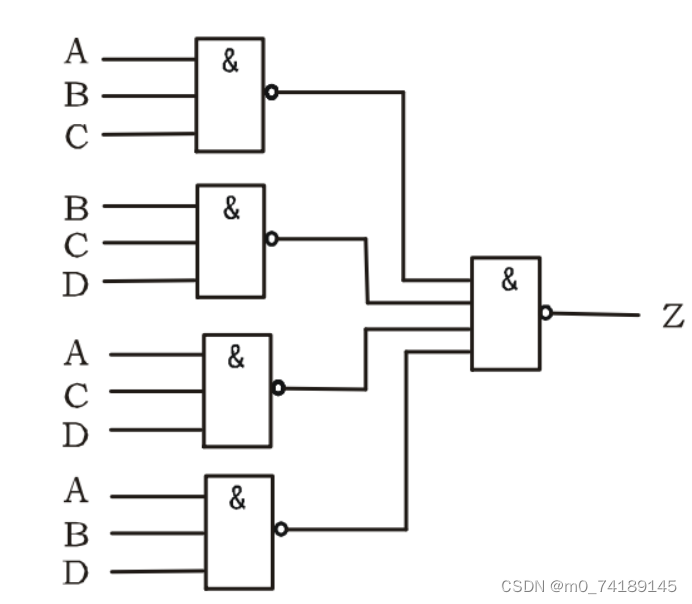

   根据逻辑表达式画出仅用与非门构成的逻辑电路如下图所示。

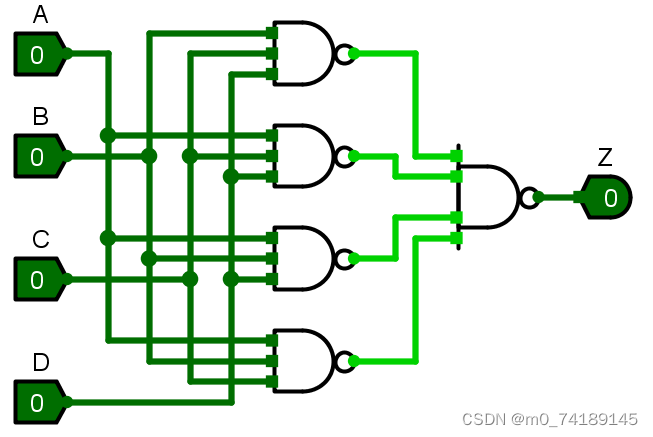

   现在Logsim中仿真验证电路的逻辑性。线路图如下

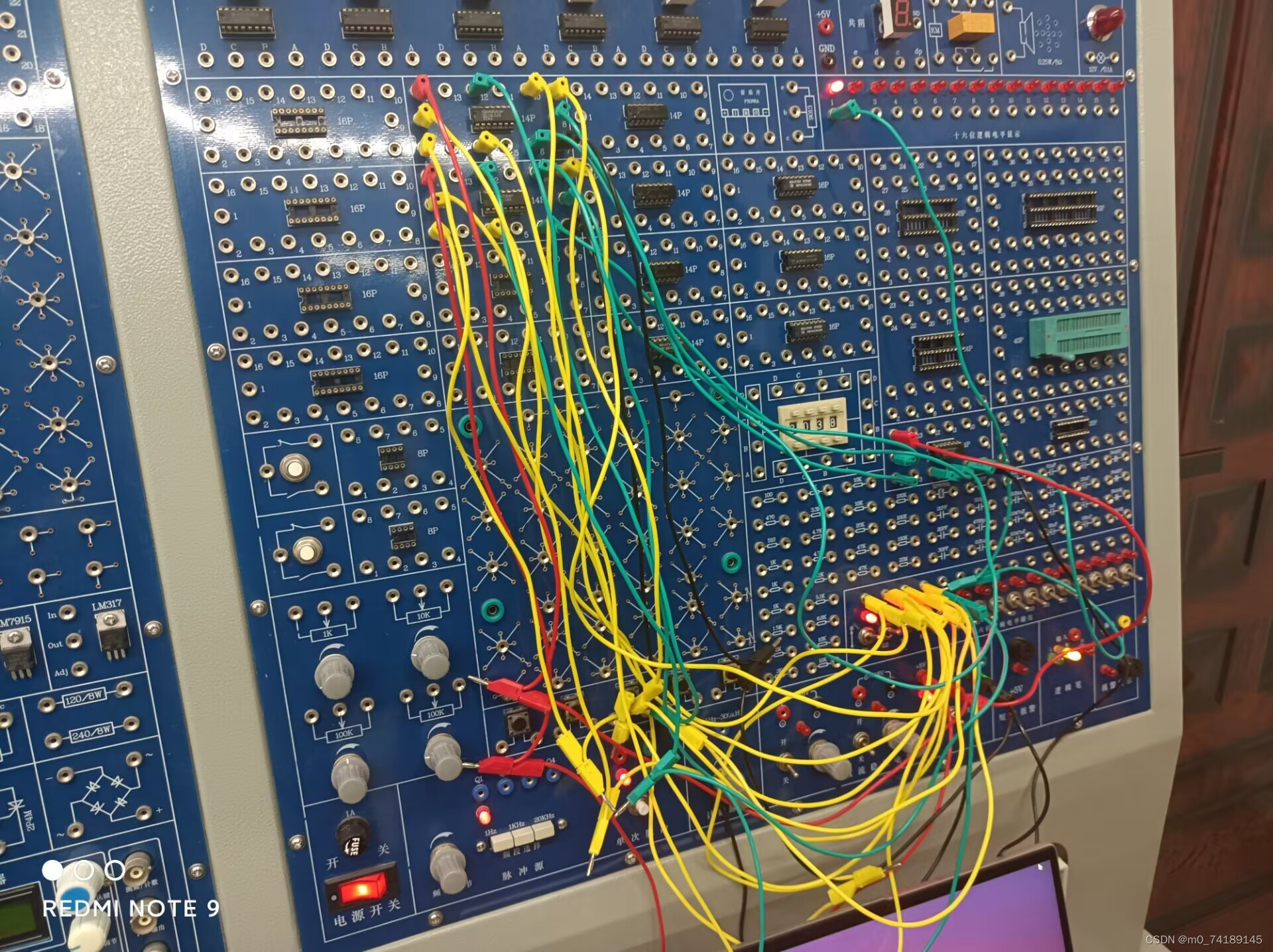

   然后再在实验板上用硬件实现并验证：在实验装置适当位置选定三个14P 插座， 按照集成块定位标记插好集成块 74LS20。按上图接线，输入端 A、 B、 C、 D 接至逻辑开关输出插口， 输出端 Z 接逻辑电平显示输入插口，按真值表（自拟）要求，逐次改变输入变量， 测量相应的输出值，验证逻辑功能， 与表3-1 进行比较， 验证所设计的逻辑电路是否符合要求。实验图如下

2. LED显示电路
   7段数码显示管（LED）是由7个单独LED二极管组合而成（忽略小数点），经常用来显示0-9 这些数字。 它可以用 4个输入项A-B-C-D和7个输出项a~g的逻辑关系真值表来表达。CD4511芯片能够完成这种对应关系的转换。请在之前四路表决器电路实现的基础上，继续用连接线 联接CD4511，将投票为1的票数总和显示到一个 LED上，思考如何做？

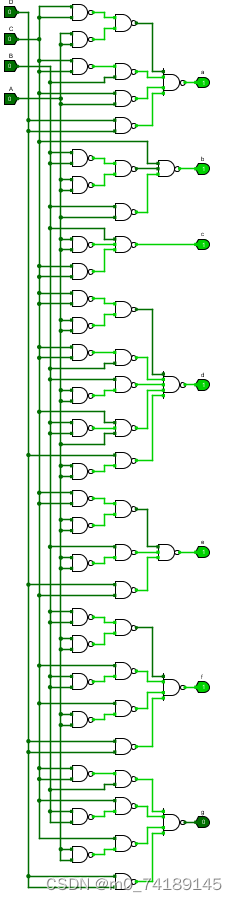

   2.1CD4511的内部构造如下图所示：

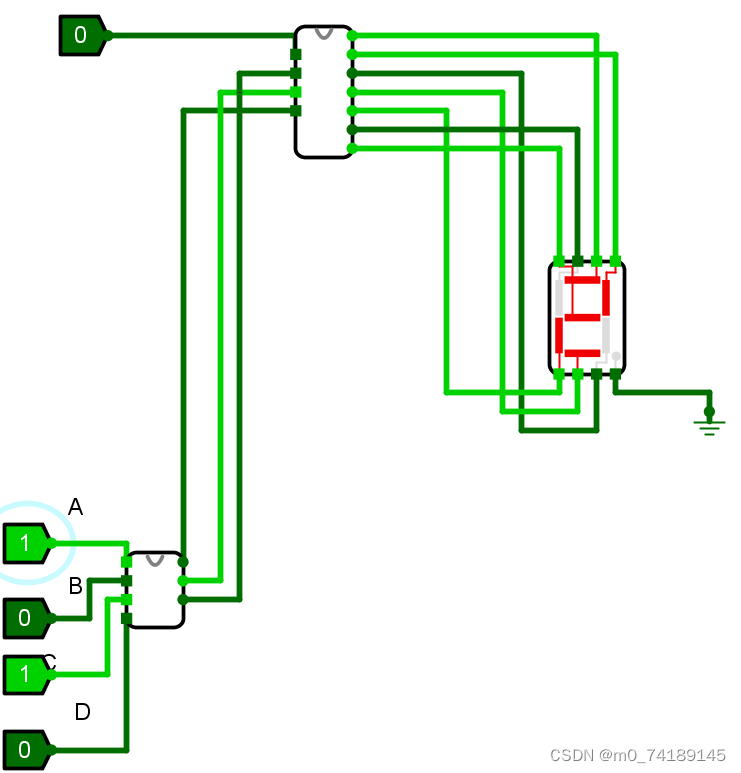

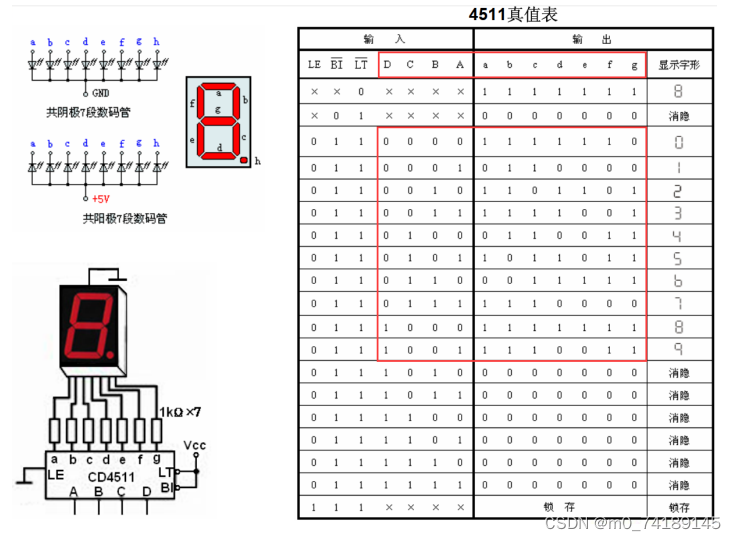

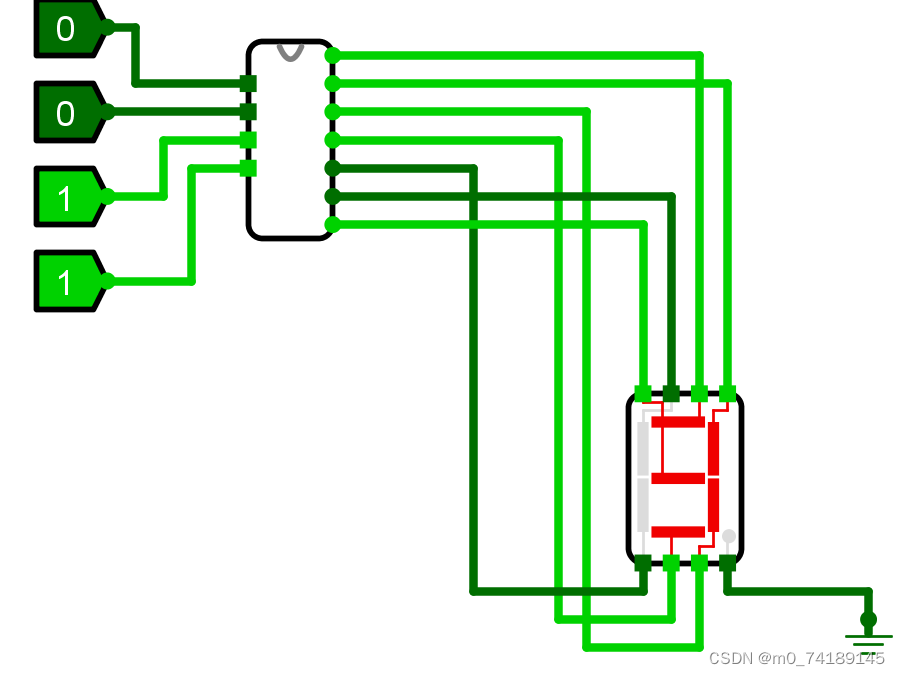

   2.2将CD4511的内部电路进行封装后与7段数码显示管相连就会显示0到9的数字如图：

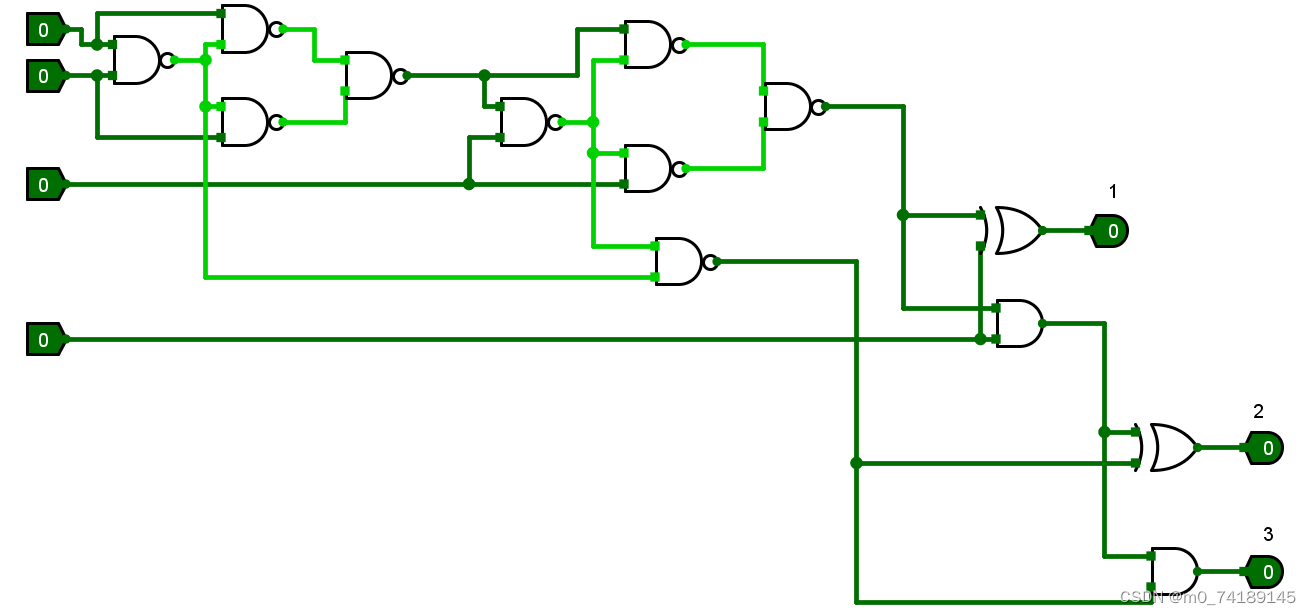

   2.3做一个二进制一位全加器老统计4输入中输入“1”的数量，然后根据0到4这些数的三位二进制数000到100把0~4借助CD4511和LED显示出来（其中最高位D固定设为0，CBA则对应这个二进制数）。并封装电路

   2.4结合上述两步：

   3、组合逻辑电路化简

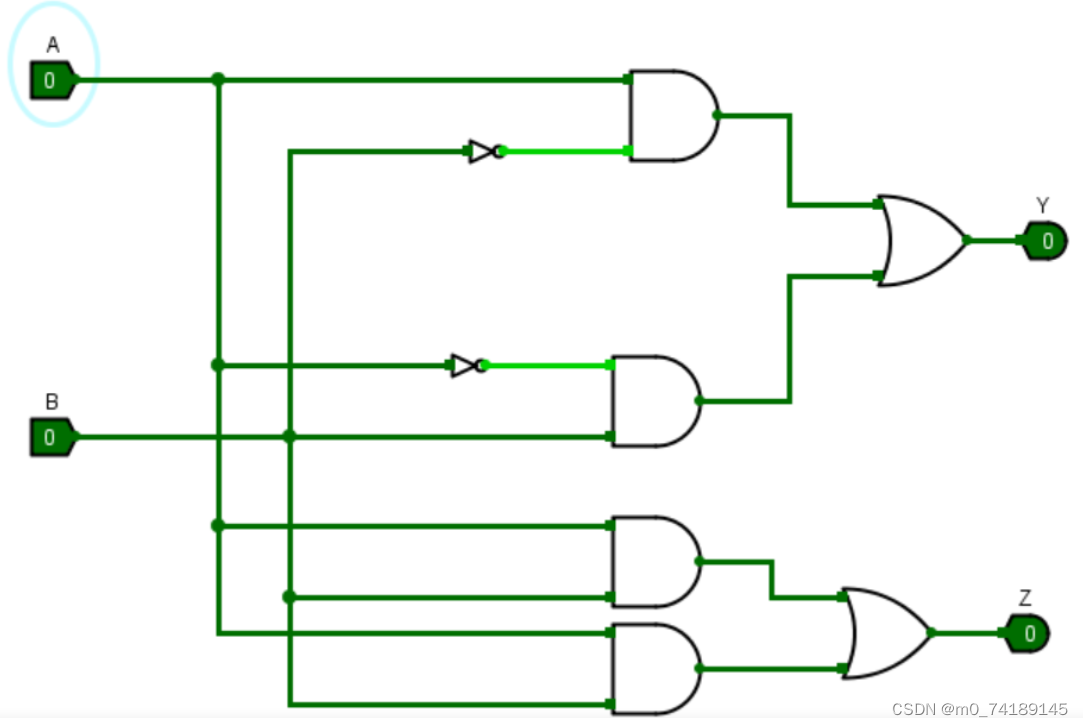

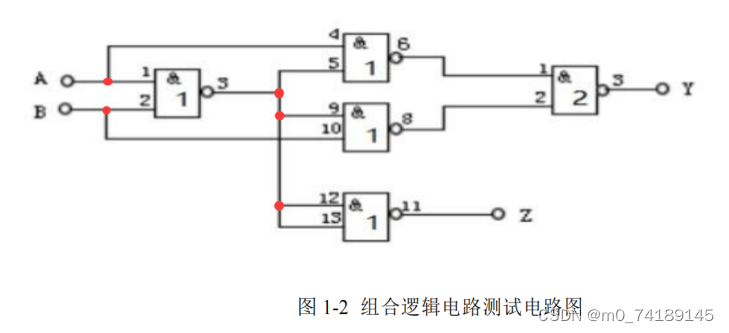

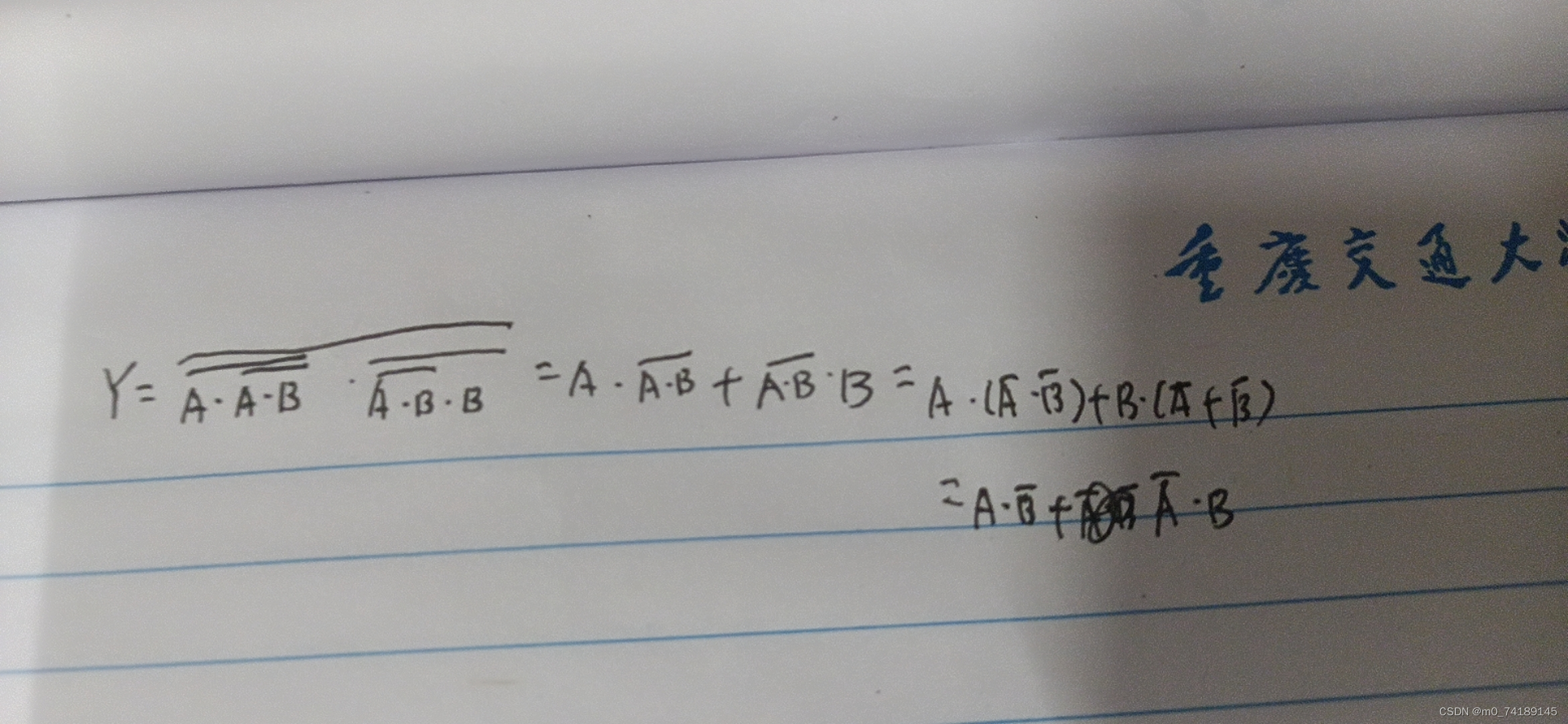

   根据如1-2电路图所示，写出Y和Z的逻辑表达式，并进行化简。重新验证化简答案在理论上是否正确，并重新设计一个新的简化电路。

   Y的简化逻辑：


Z的简化逻辑：

简化电路：
