集成二进制异步计数器

集成二进制异步计数器

二-八-十六进制计数器 74LS197

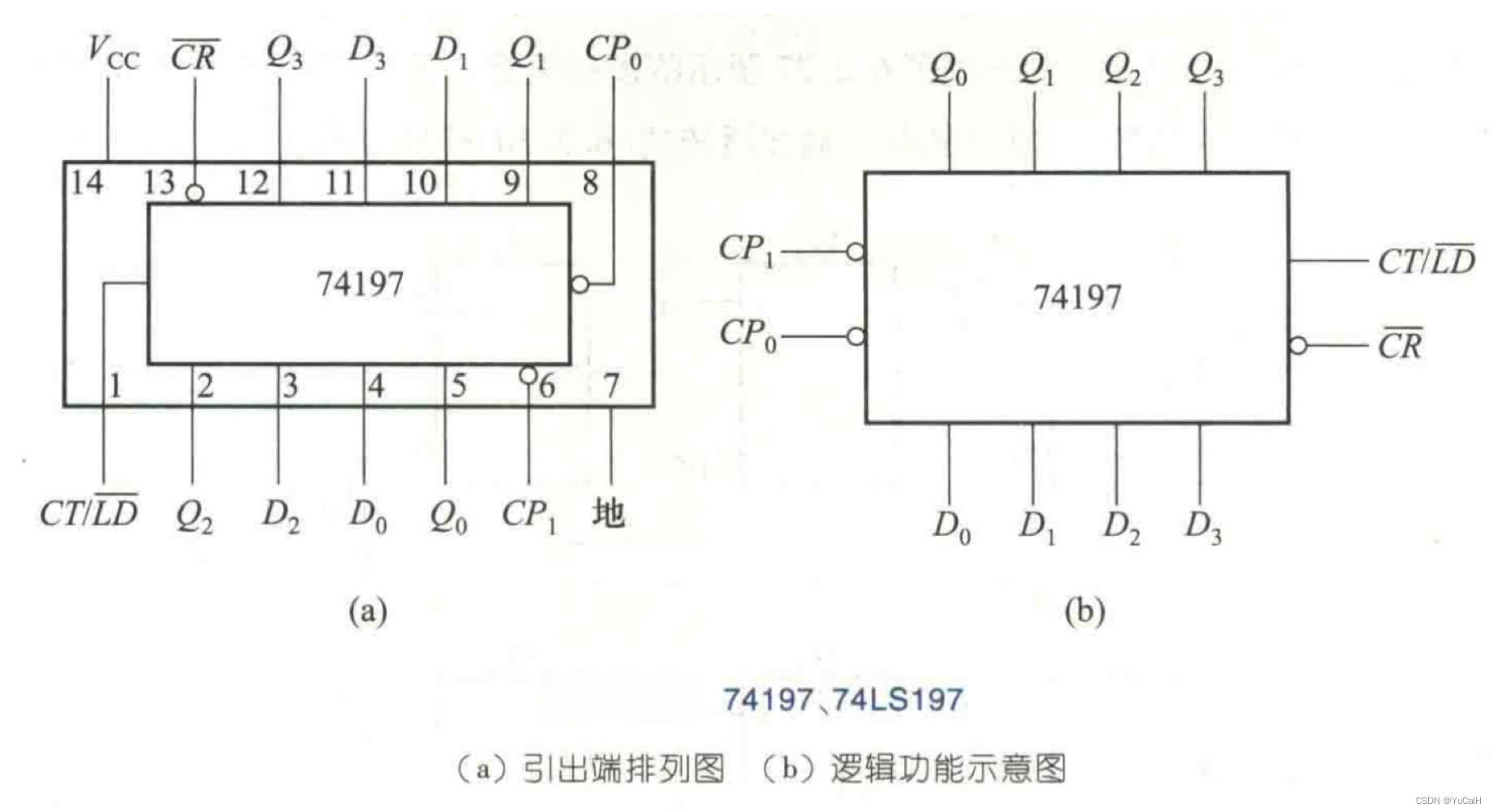

管脚图 & 逻辑图

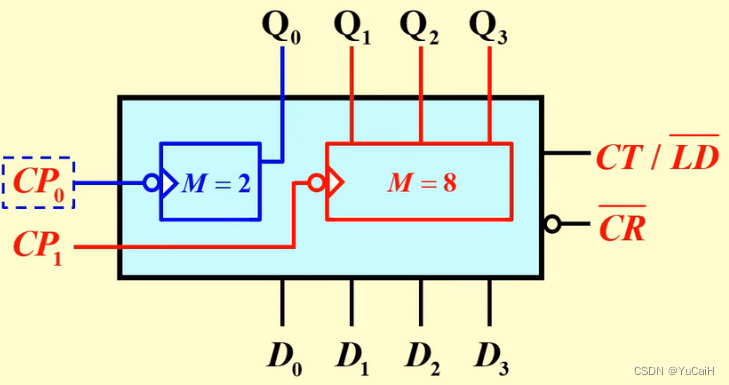

内部含有一个二进制计数器和一个八进制计数器

• $C{P}_0$ ：二进制计数器的计数脉冲输入端
• $Q_0$ ：二进制计数器输出端
• $C{P}_1$ ：八进制计数器计数脉冲输入端
• $Q_1$~$Q_3$ ：八进制计数器输出端
• $D_0$~$D_3$ ：并行数据输入端
• $\overline{CR}$ ：异步清零端，低电平有效
• $CT/\overline{LD}$ ：计数和置数控制端

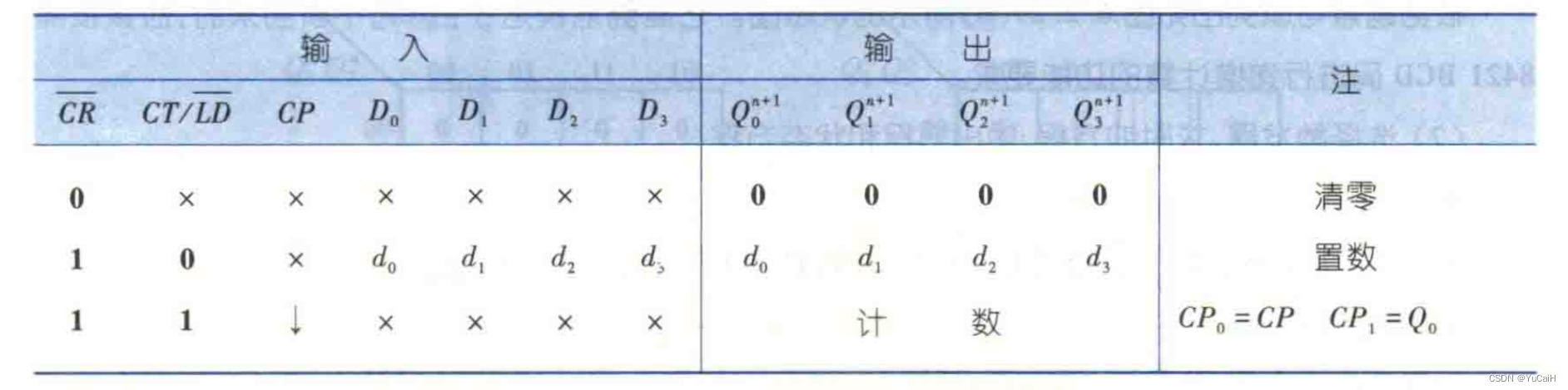

74LS197 功能表

• $\overline{CR}=0$ 时，计数器被 异步清零，$CR$ 的优先级是最高的

• $\overline{CR}=1、CT/\overline{LD}=0$ 时，并行输入的数据 $d_3$~$d_0$ 被异步置入计数器，使 $Q_3^n{Q}_2^n{Q}_1^n{Q}_0^n=d_3{d}_2{d}_1{d}_0$

• $\overline{CR}=1、CT/\overline{LD}=1$ 时

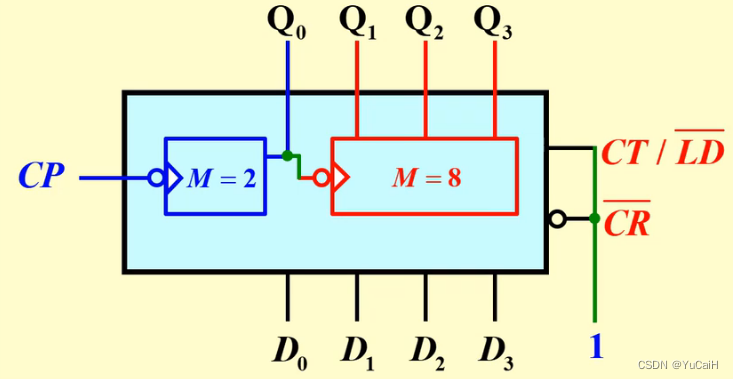

  • 在 $CP$ 下降沿作用下，进行 4 位二进制即十六进制异步加法计数（$C{P}_0=CP,C{P}_1=Q_0$）十六进制计数器

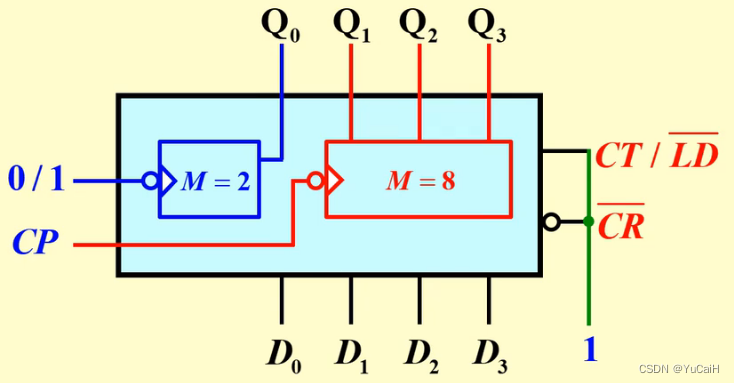

  • $C{P}_1=CP$ ，八进制计数器

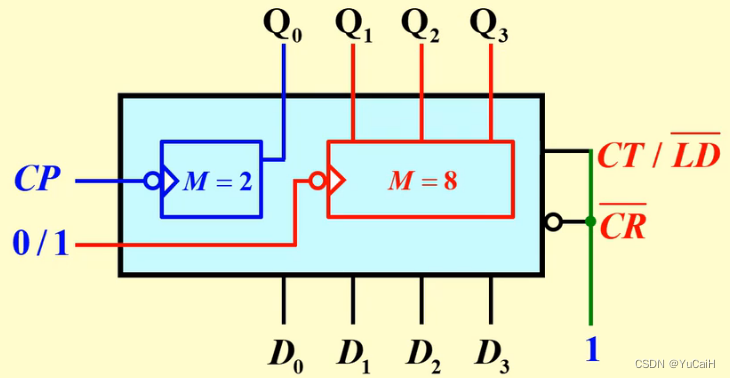

  • $C{P}_0=CP,C{P}_1=0/1$ ，1 位二进制计数器
