N进制计数器【01】

N进制计数器

前面介绍过二进制计数器和十进制计数器,但是在很多时候需要到其他进制的计数器,我们把这些任意进制的计数器简称为 N 进制计数器

设计 N 进制计数器的方法有两种:

  1. 用时钟触发器和门电路设计(前面常用的方法,比较繁琐和复杂)

  2. 用集成计数器构成

    利用计数器的 清零端置数控制端,让电路跳过某些状态而获得 N 进制计数器,且有异步和同步两种

回顾常用芯片的工作方式

  • 同步清零(同步就是指等 CP 来的时候才进行操作):74LS162 、74LS163
  • 异步清零:74LS160、74LS161、74LS192、74LS193、74LS197、74LS290
  • 同步置数:74LS160、74LS161、74LS162、74LS163
  • 异步置数:74LS190、74LS191、74LS192、74LS193、74LS197、74LS290(置9)

利用同步清零端或置数端设计

思路:当 M 进制计数到 S N − 1 S_{N-1} SN1 后使计数器回到 S 0 S_0 S0 状态

利用同步清零端获得N进制计数器

步骤

  1. 写出状态 S N − 1 S_{N-1} SN1 的二进制代码
  2. 求反馈归零逻辑表达式
  3. 画连线图

举例

【例1】试用 4 位二进制计数器 74LS163 (清零端) 构成十二进制计数器

【解】74LS163 的清零端和置数端均为同步方式;计数器的功能是统计输入脉冲 CP 的个数,要构成十二进制计数器,需要输入十二个 CP(↑)

  • Step1:写出状态 S N − 1 S_{N-1} SN1 的二进制代码

    S N − 1 = S 12 − 1 = S 11 = 1011 S_{N-1}=S_{12-1}=S_{11}=1011 SN1=S121=S11=1011

  • Step2:求反馈归零逻辑表达式

    C R ‾ = Q 3 n ⋅ Q 1 n ⋅ Q 0 n ‾ \overline{CR}=\overline{Q^n_3·Q^n_1·Q^n_0} CR=Q3nQ1nQ0n

  • Step3:画连线图

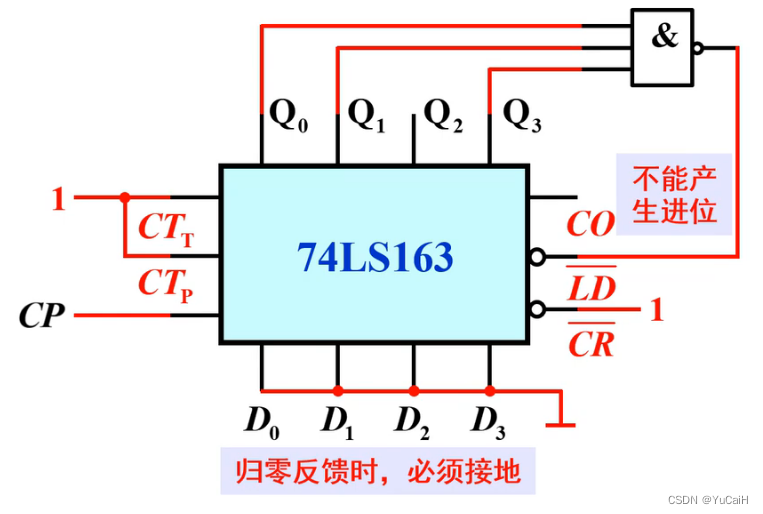

    在这里插入图片描述

利用同步置数端获得N进制计数器

步骤

  1. 写出状态 S N − 1 S_{N-1} SN1 的二进制代码
  2. 求反馈置数逻辑表达式
  3. 画连线图

举例

【例2】试用 4 位二进制计数器 74LS163 (置数端) 构成十二进制计数器

方法一

【解】74LS163 的清零端和置数端均为同步方式,方法一样

  • Step1:写出状态 S N − 1 S_{N-1} SN1 的二进制代码

    S N − 1 = S 12 − 1 = S 11 = 1011 S_{N-1}=S_{12-1}=S_{11}=1011 SN1=S121=S11=1011

  • Step2:求反馈置数逻辑表达式

    L D ‾ = Q 3 n ⋅ Q 1 n ⋅ Q 0 n ‾ \overline{LD}=\overline{Q^n_3·Q^n_1·Q^n_0} LD=Q3nQ1nQ0n

  • Step3:画连线图

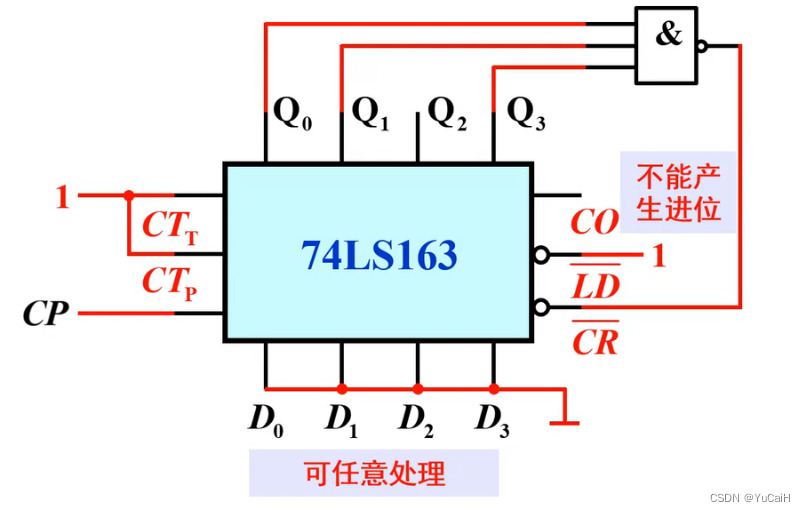

    在这里插入图片描述

方法二

【解】预置数 D 3 D 2 D 1 D 0 D_3D_2D_1D_0 D3D2D1D0 可以置成 0000~1111 的任意一个数,若 D 3 D 2 D 1 D 0 = 0100 D_3D_2D_1D_0=0100 D3D2D1D0=0100 ,计到 1111 时,进位输出 C O CO CO 刚好为1,将进位信号取反接到 L D ‾ \overline{LD} LD 端,亦构成十二进制计数器

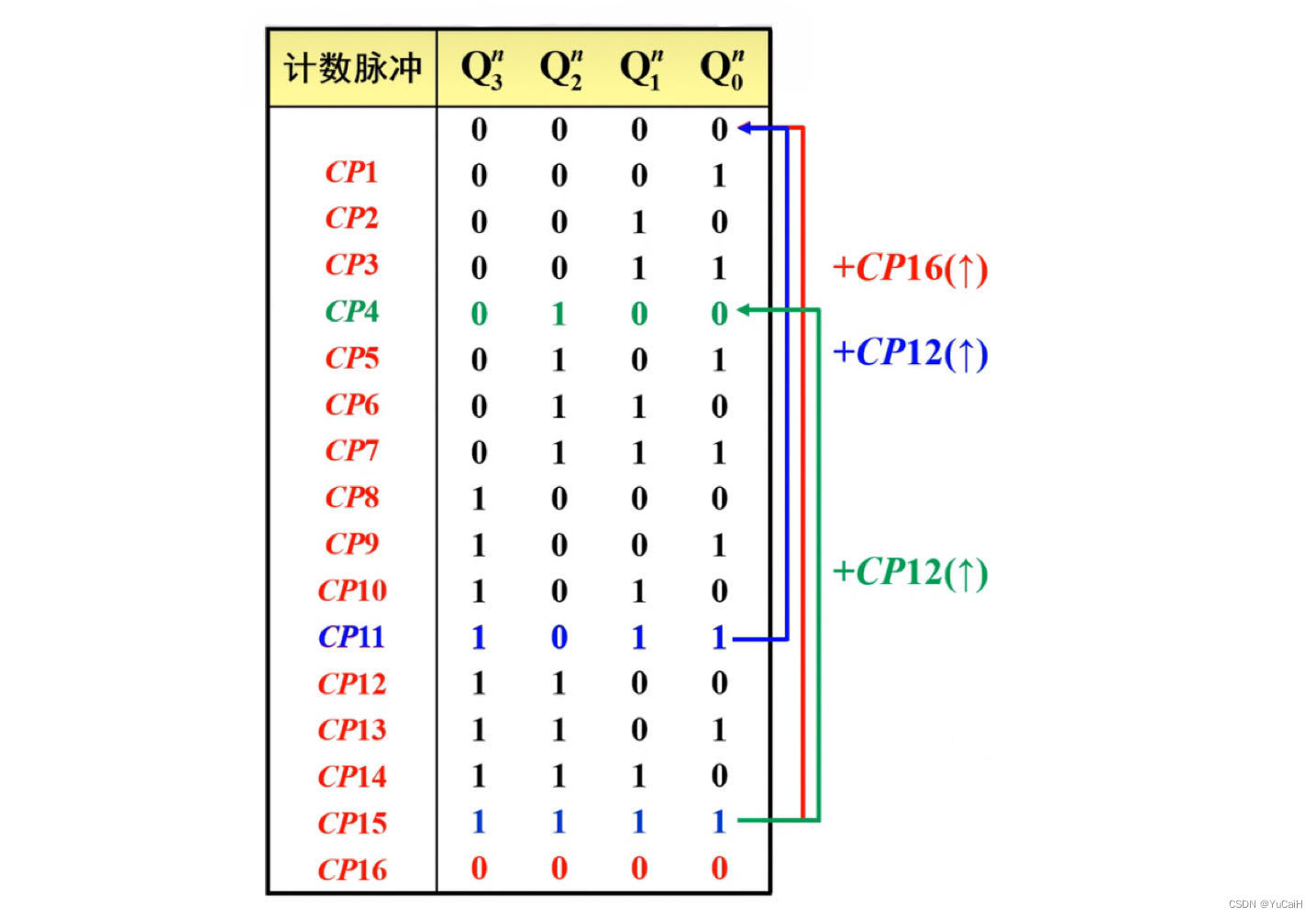

在这里插入图片描述

D 3 D 2 D 1 D 0 = 0100 D_3D_2D_1D_0=0100 D3D2D1D0=0100 L D ‾ = C ‾ \overline{LD}=\overline{C} LD=C

在这里插入图片描述

利用异步清零端或置数端设计

思路:当 M 进制计数到 S N S_{N} SN 时,立即产生清零或置数信号,使计数器回到 S 0 S_0 S0 状态

利用异步清零端获得N进制计数器

步骤

  1. 写出状态 S N S_{N} SN 的二进制代码
  2. 求反馈归零逻辑表达式
  3. 画连线图

举例

【例3】试用 4 位二进制计数器 74LS161 (清零端) 构成十二进制计数器

【解】74LS161的清零采用异步方式,而置数采用同步方式

  1. Step1:写出状态 S N S_{N} SN 的二进制代码

    S N = S 12 = 1100 S_{N}=S_{12}=1100 SN=S12=1100

  2. Step2:求反馈归零逻辑表达式

    C R ‾ = Q 3 n ⋅ Q 2 n ‾ \overline{CR}=\overline{Q^n_3·Q^n_2} CR=Q3nQ2n

  3. Step3:画连线图

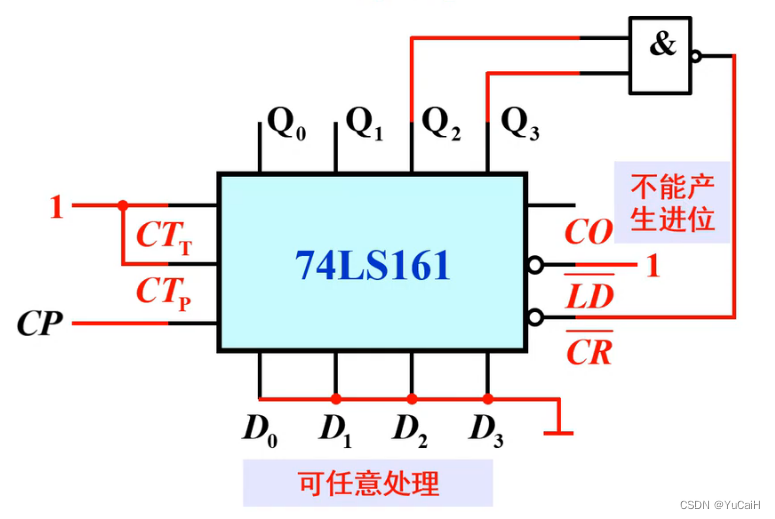

    在这里插入图片描述

利用异步置数端获得N进制计数器

步骤

  1. 写出状态 S N S_{N} SN 的二进制代码
  2. 求反馈置数逻辑表达式
  3. 画连线图

举例

【例3】试用 74LS197 (置数端) 构成十二进制计数器

【解】74LS197 是一个 二-八-十六 进制异步加法计数器,需要注意脉冲端的连接方式,清零和置数均采用异步方式

在这里插入图片描述

  • Step1:写出状态 S N S_{N} SN 的二进制代码

    S N = S 12 = 1100 S_{N}=S_{12}=1100 SN=S12=1100

  • Step2:求反馈置数逻辑表达式

    C T / L D ‾ = Q 3 n ⋅ Q 2 n ‾ CT/\overline{LD}=\overline{Q^n_3·Q^n_2} CT/LD=Q3nQ2n

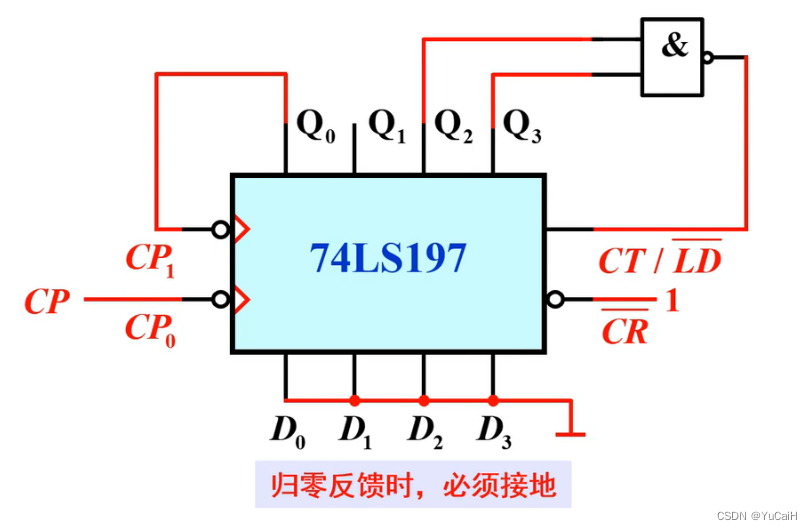

  • Step3:画连线图 C P 0 = C P , C P 1 = Q 0 , C T / L D ‾ = Q 3 n ⋅ Q 2 n ‾ CP_0=CP,CP_1=Q_0,CT/\overline{LD}=\overline{Q^n_3·Q^n_2} CP0=CP,CP1=Q0,CT/LD=Q3nQ2n

    在这里插入图片描述


相关例题

【例4】试用 74LS290 构成九进制计数器

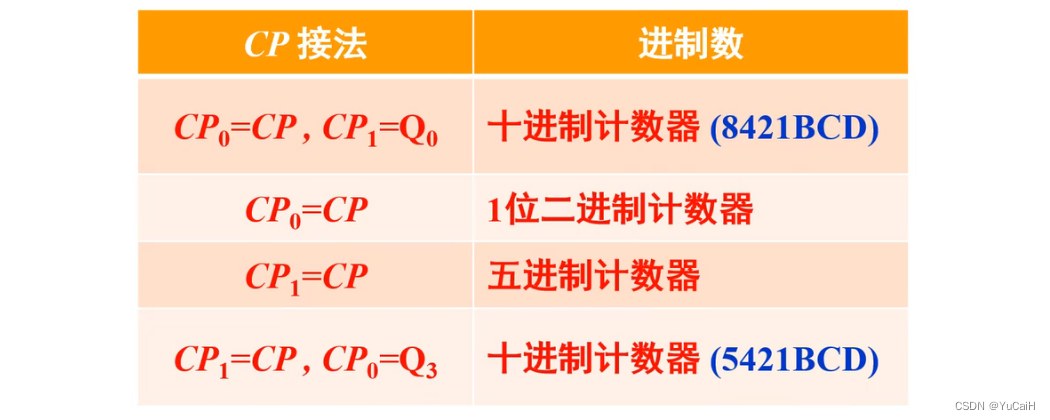

【解】74LS290 是一个 二-五-十 进制异步计数器,需要注意脉冲端的连接方式,有异步清零异步置九功能

在这里插入图片描述

  • Step1:写出状态 S N S_{N} SN 的二进制代码

    S N = S 9 = 1001 S_{N}=S_{9}=1001 SN=S9=1001

  • Step2:求反馈归零逻辑表达式

    R 0 = R 0 A ⋅ R 0 B = Q 3 n ⋅ Q 0 n R_0=R_{0A}·R_{0B}=Q^n_3·Q^n_0 R0=R0AR0B=Q3nQ0n

    可以不用与门,分别将 R 0 A R_{0A} R0A Q 0 n Q^n_0 Q0n 连接,将 R 0 B R_{0B} R0B Q 3 n Q^n_3 Q3n 连接即可

  • Step3:画连线图

    C P 0 = C P , C P 1 = Q 0 , R 0 A = Q 0 n , R 0 B = Q 3 n CP_0=CP,CP_1=Q_0,R_{0A}=Q^n_0,R_{0B}=Q^n_3 CP0=CP,CP1=Q0,R0A=Q0n,R0B=Q3n

    在这里插入图片描述

【例5】指出下列电路各是几进制计数器

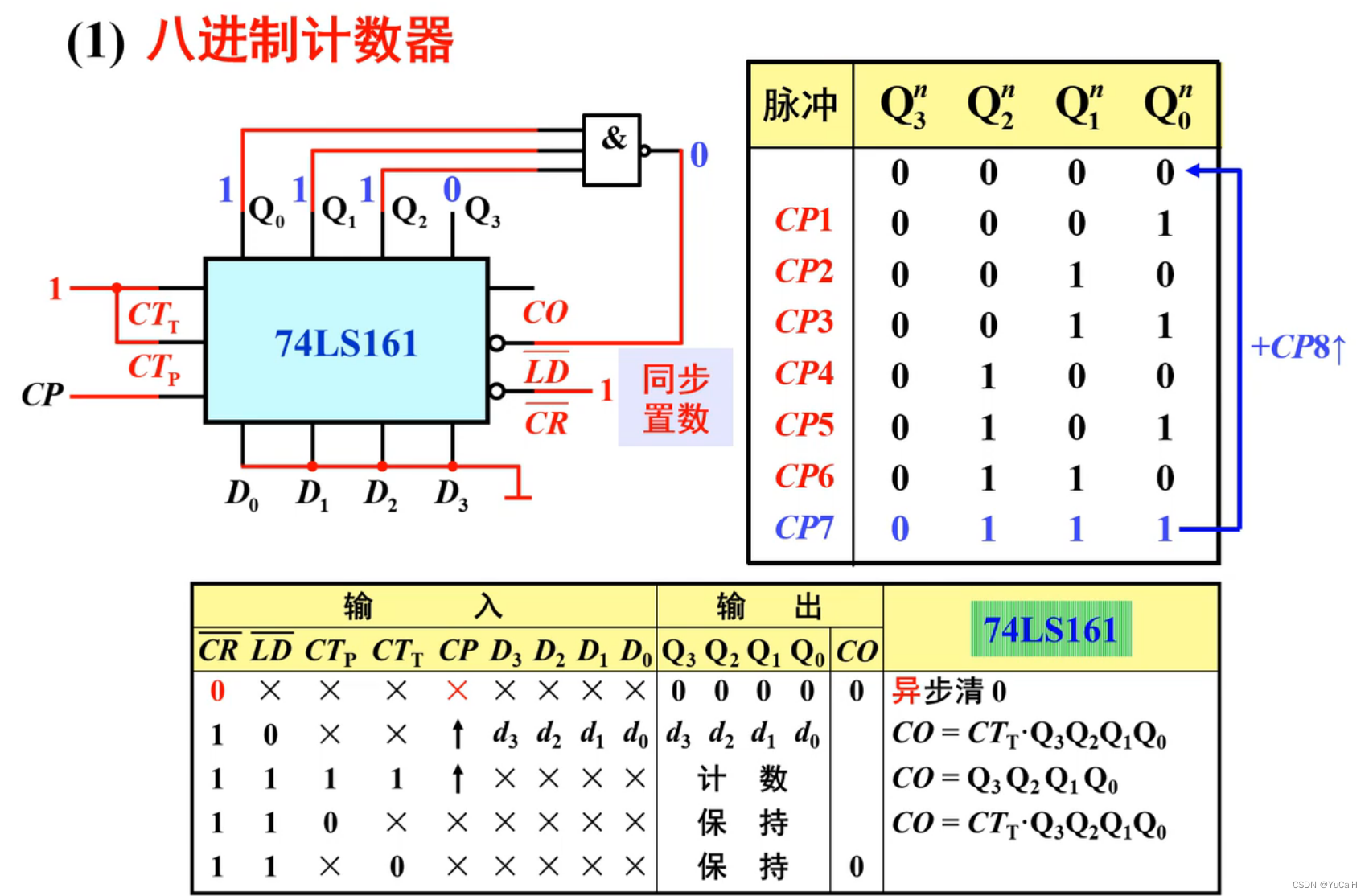

  1. 八进制计数器

    在这里插入图片描述

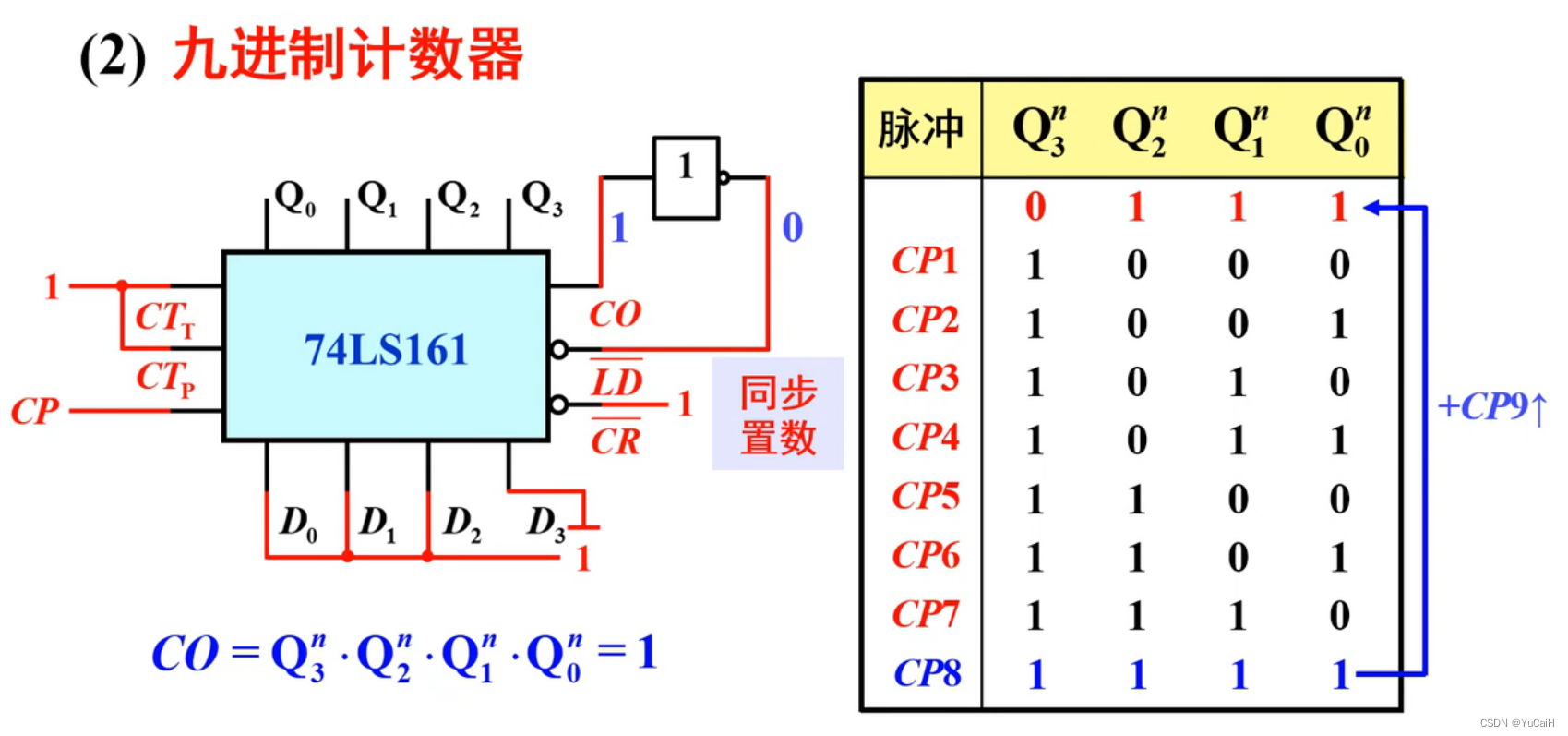

  2. 九进制计数器

    在这里插入图片描述

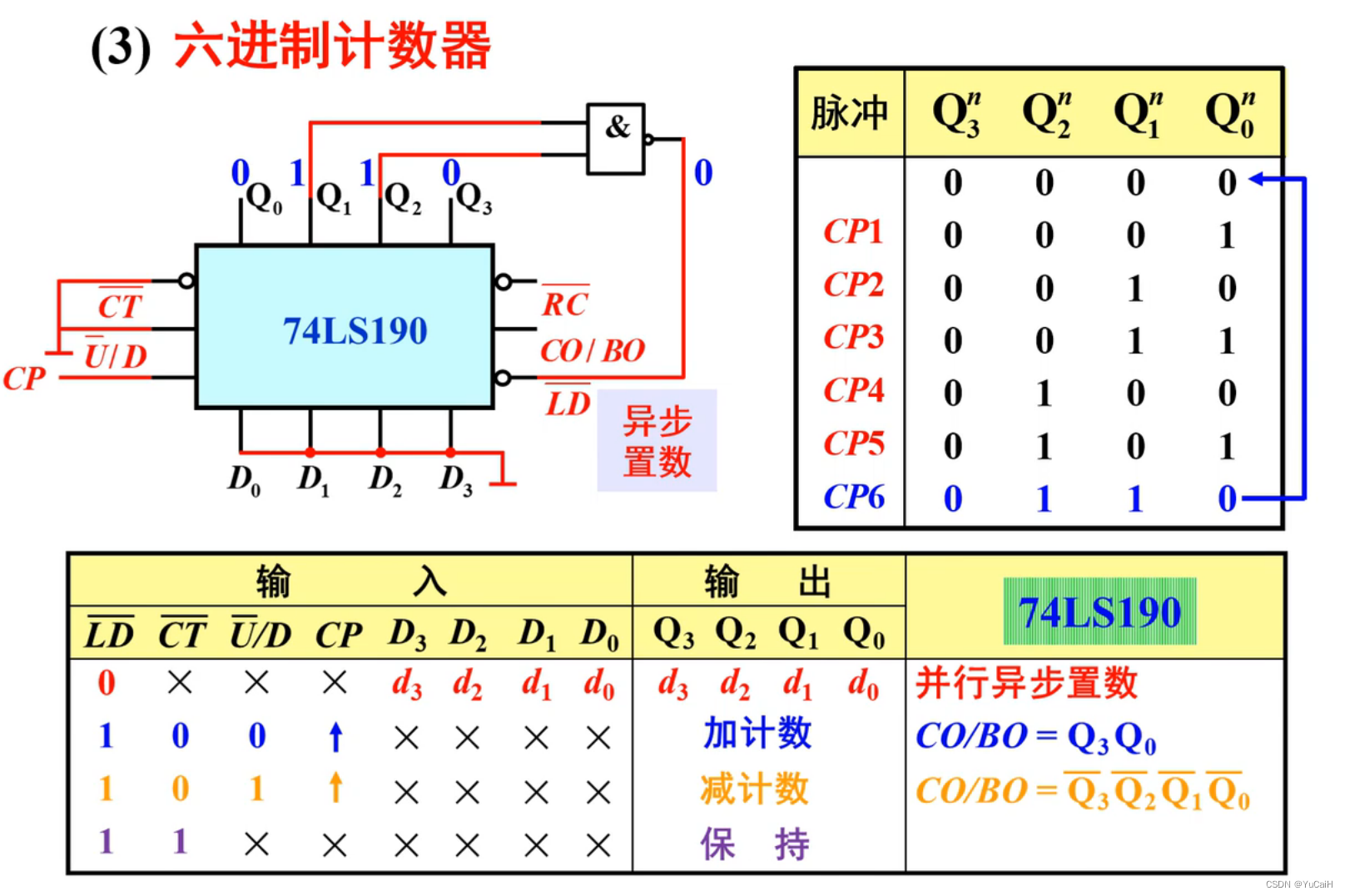

  3. 六进制计数器

    在这里插入图片描述

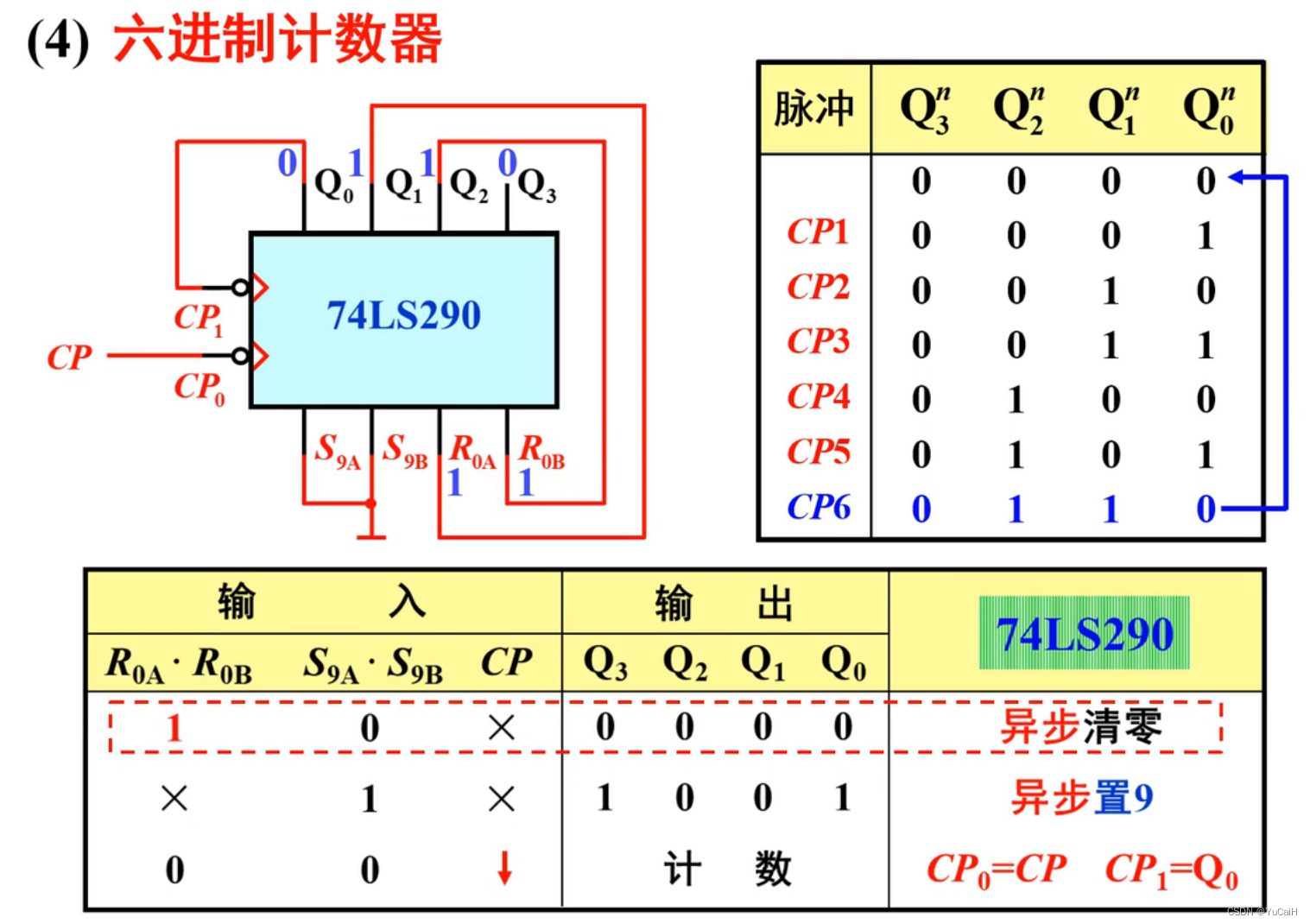

  4. 六进制计数器

    在这里插入图片描述

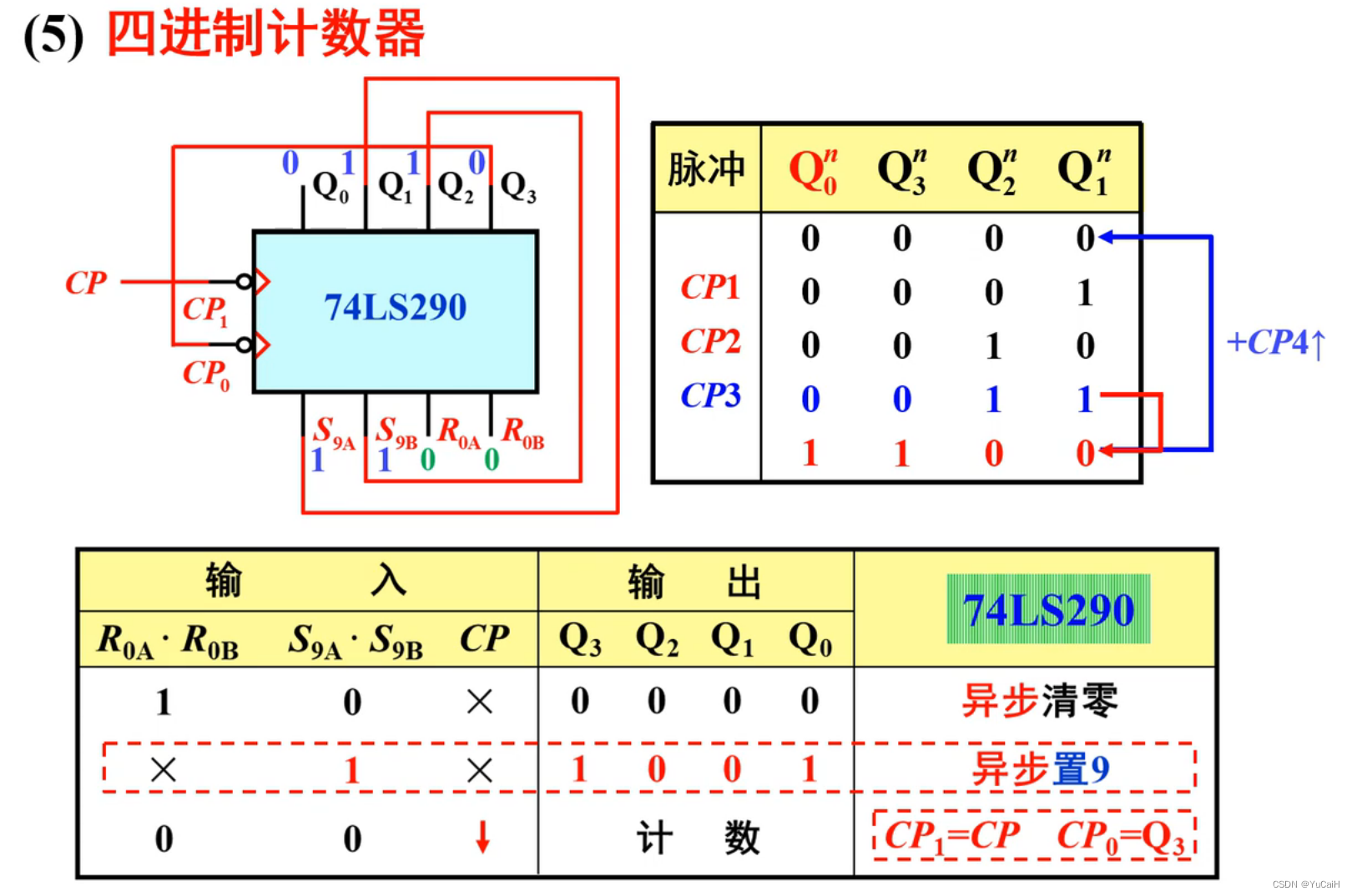

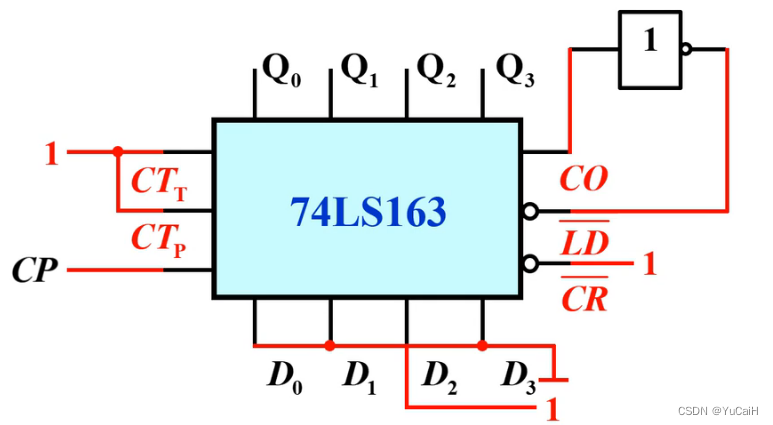

  5. 四进制计数器

    在这里插入图片描述
