同步RS触发器

同步RS触发器

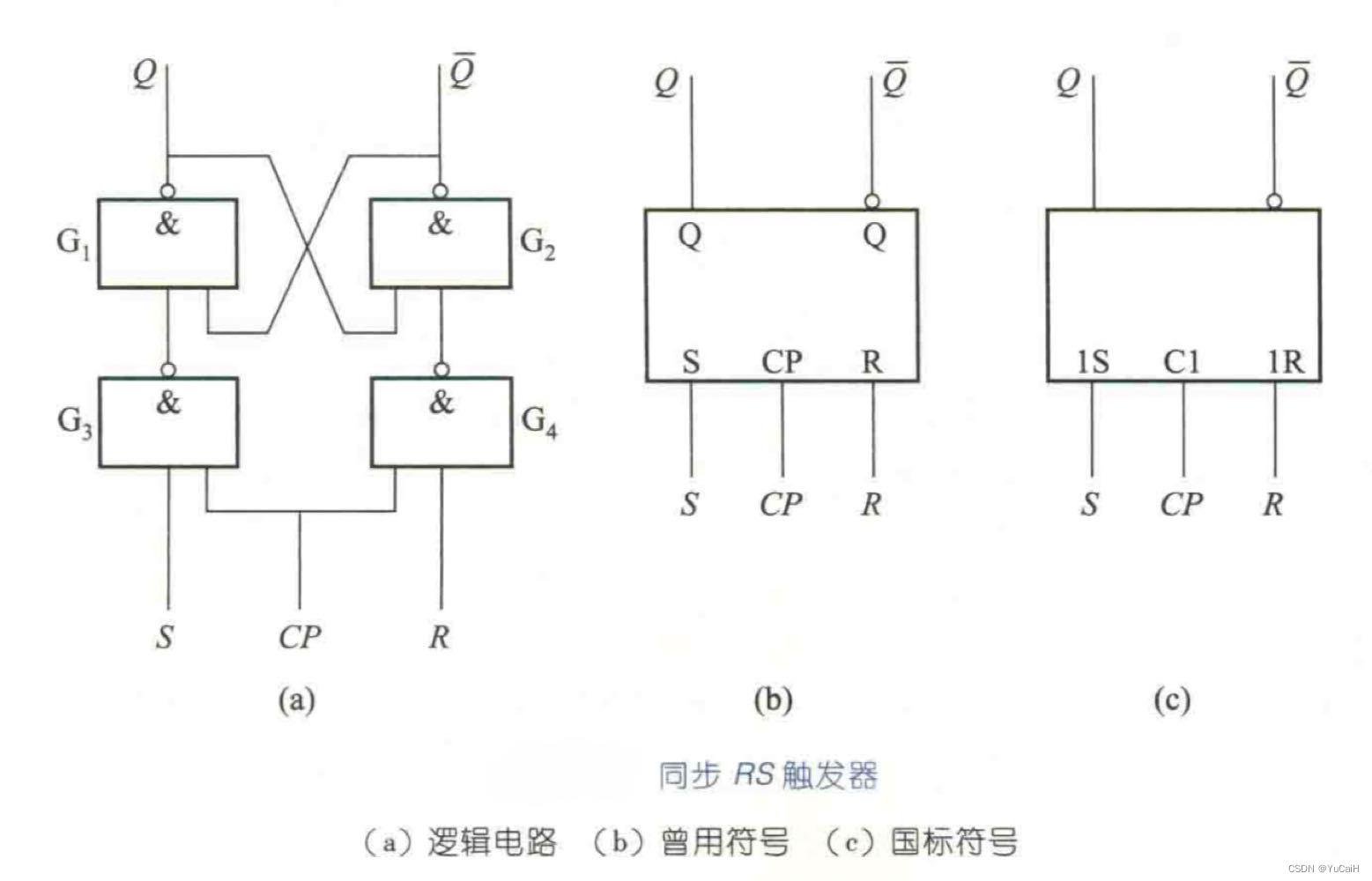

电路组成 & 逻辑符号

与基本 RS 触发器相比，增加了由时钟 $CP$ 控制的门 $G_3、G_4$

工作原理

• $CP=0$ 时，$G_3、G_4$ 被封锁，输入信号 $R、S$ 不起作用，基本 RS 触发器的输入均为 1，触发器状态保持不变
• $CP=1$ 时，$G_3、G_4$ 解除封锁，将输入信号 $R、S$ 取非后送至基本 RS 触发器的输入端

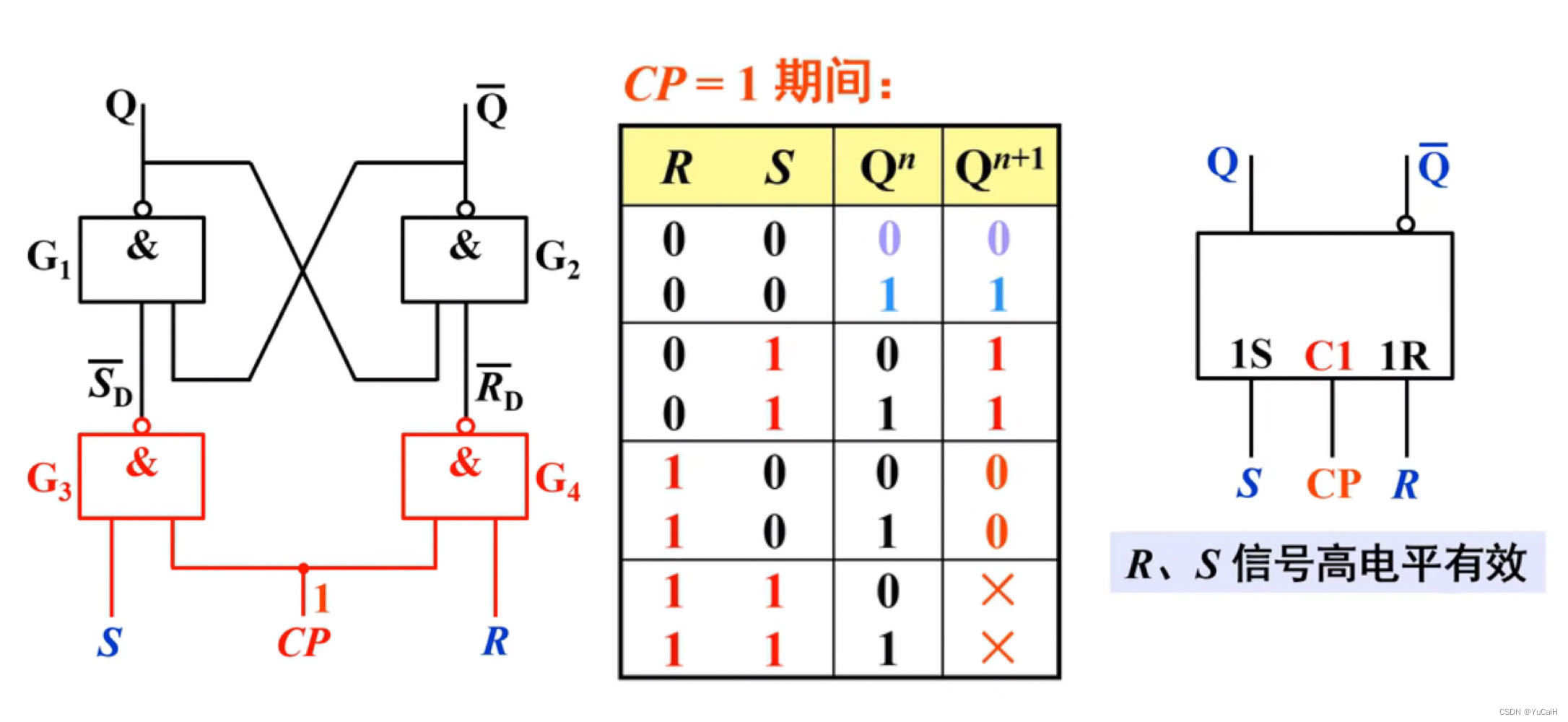

逻辑功能

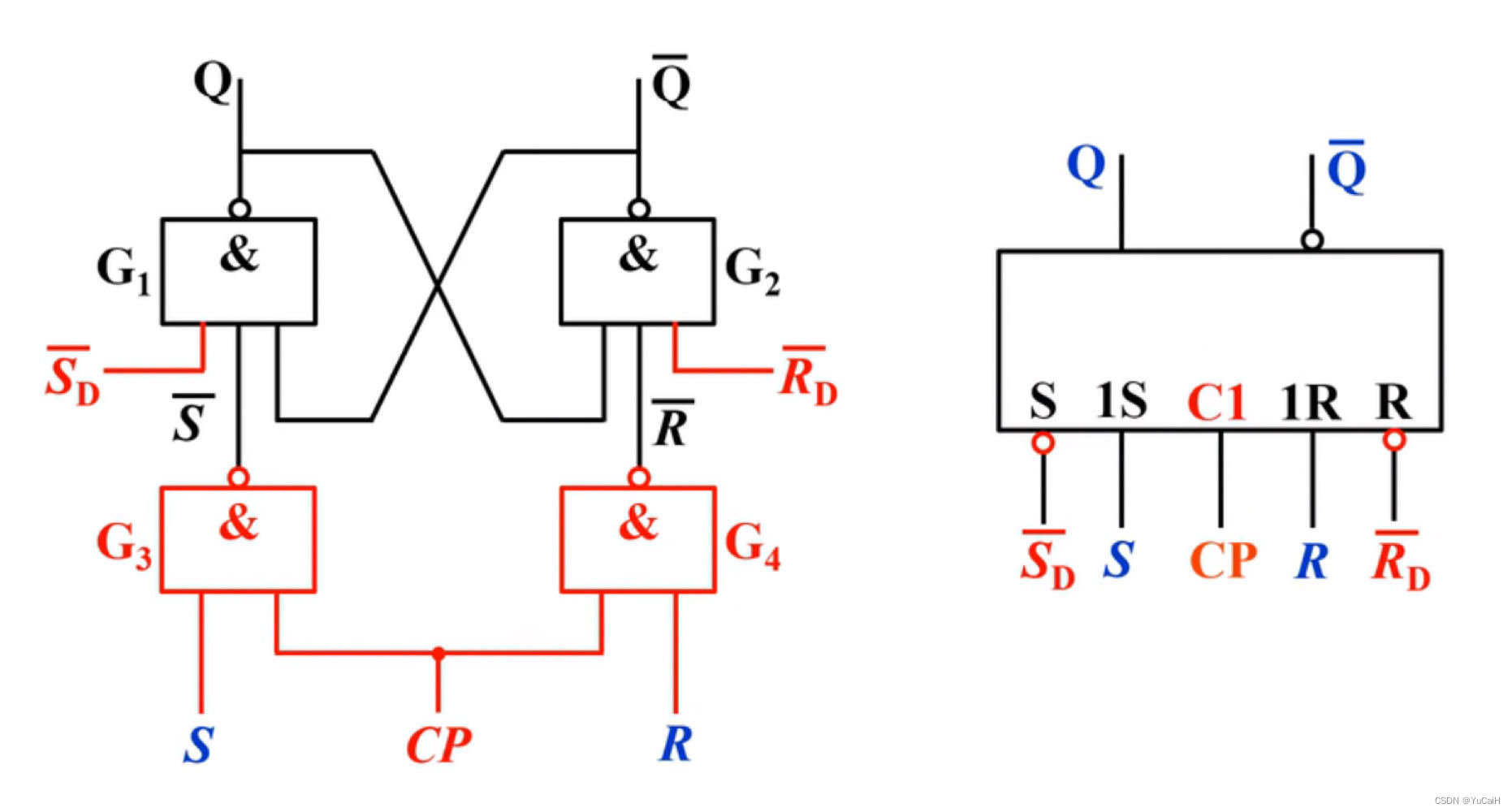

在有同步输入端的基础上增加异步输入端

• $R、S$ 称同步输入端，因为加在 $R、S$ 端的输入信号能否进入触发器而被接收，是受时钟脉冲 $CP$ 同步控制的
• ${\overline{S}}_D、{\overline{R}}_D$ 称异步输入端，也称直接置位和复位端，当 ${\overline{S}}_D=0$ 时，触发器被置位到 1 状态，${\overline{R}}_D=0$ 时触发器被复位到 0 状态，其作用与 $CP$ 无关

异步输入端是用来预置触发器的初始状态，或在工作过程中强行置位和复位触发器，平时不工作时， ${\overline{S}}_D={\overline{R}}_D=1$ （即为无效电平）

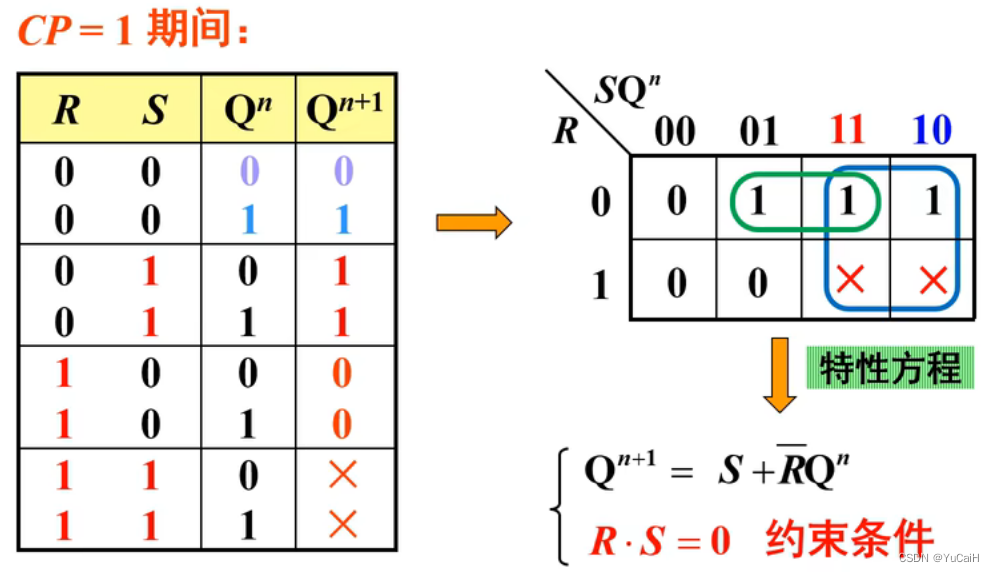

特性表 & 特性方程

注意：只有在 $CP=1$ 时，特性表和特性方程才有效

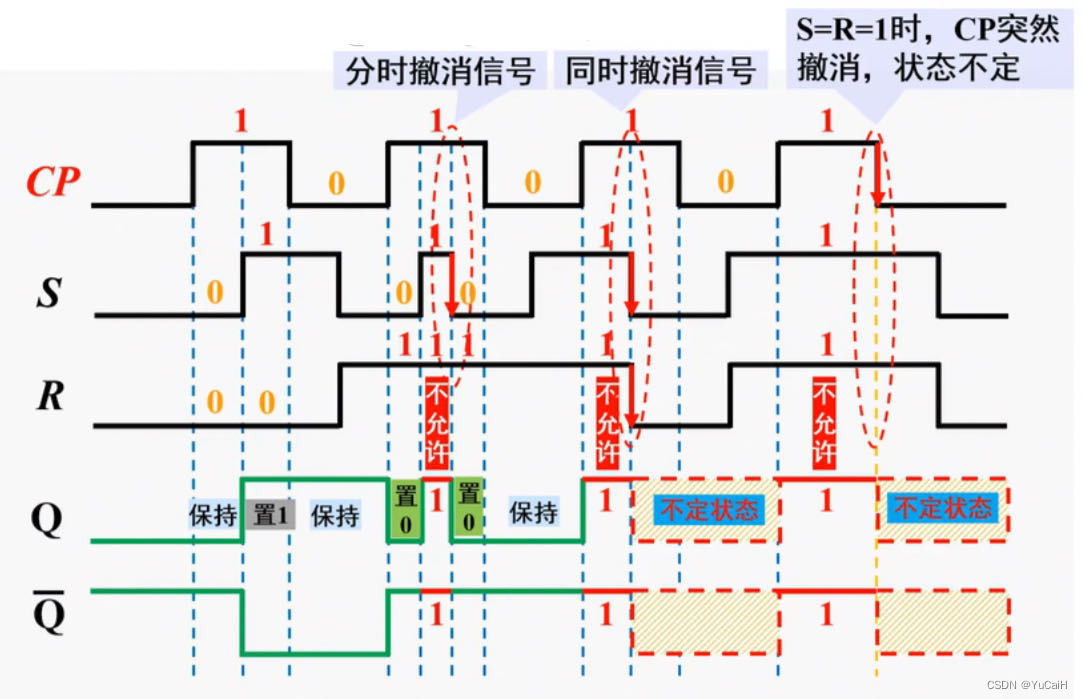

应用举例-波形图绘制

【例】设同步 RS 触发器初始状态为 0 ，试对应输入波形画出 $Q$ 和 $\overline{Q}$ 的波形

同步RS触发器的优缺点

• 优点

  时钟电平控制：在$CP=1$ 期间触发器接收输入信号，$CP=0$ 时保持状态不变，多个触发器可以在同一时钟脉冲控制下同步工作给用户的使用带来了方便，其抗干扰能力也比基本RS触发器强得多

• 缺点

  1. 存在不定状态，$R、S$ 之间仍有约束
  2. 存在空翻现象：在 $CP=1$ 期间，输入信号的多次变化，使触发器的状态也随之多次变化，只能用于数据锁存，而不能用于计数器、寄存器和存储器中
