【计算机组成原理】定点数运算

定点数运算

定点数移位运算

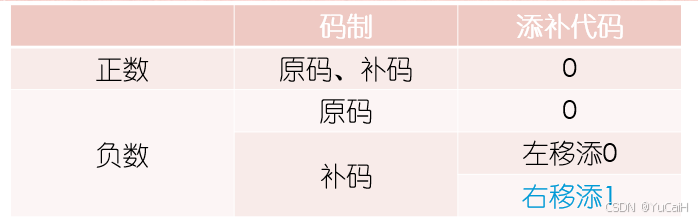

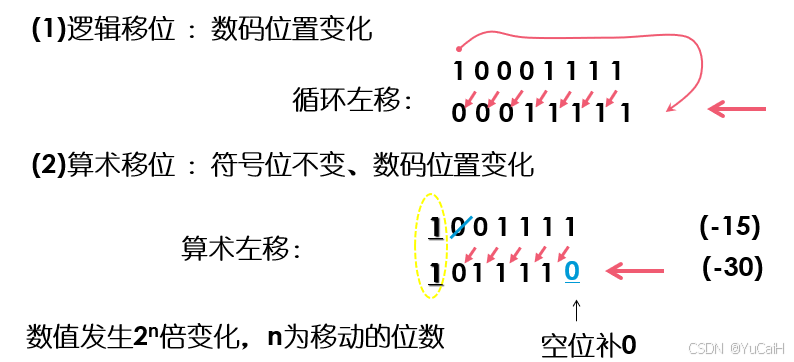

移位操作分为 逻辑移位 和 算数移位 两种方式

由原码得到补码的过程发现，当对其**由低位向高位找到第一个“1”**时，在此“1”左边的各位均与对应的原码相反，在此“1”右边的各位均与对应的原码相同

[x]原 = 1011 1100
[x]补 = 1100 0100

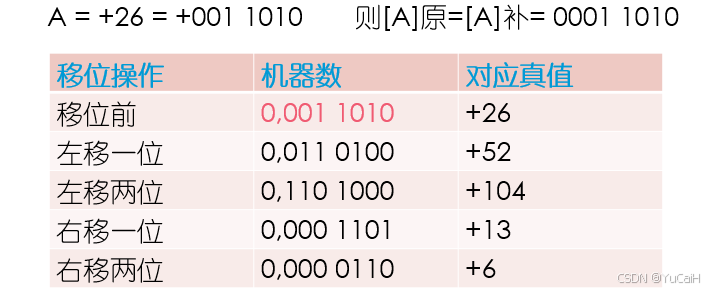

【例1】设机器数字长为8位（含1位符号位），写出A=+26时，三种机器数左、右移一位和两位后的表示形式及对应的真值

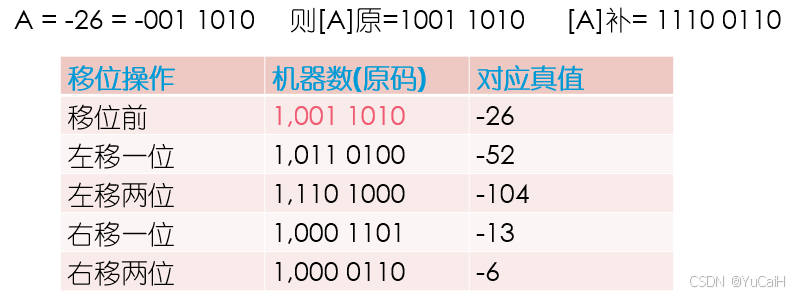

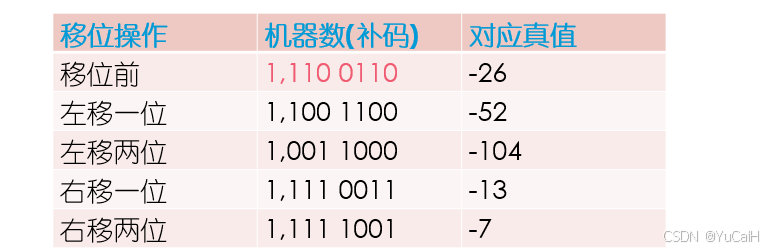

【例2】设机器数字长为8位（含1位符号位），写出A=-26时，三种机器数左、右移一位和两位后的表示形式及对应的真值

【例3】整数x的机器数为1101 1000，分别对x进行逻辑右移1位和算术右移1位操作，得到的机器数各是：0110 1100、1110 1100

定点数加减法运算

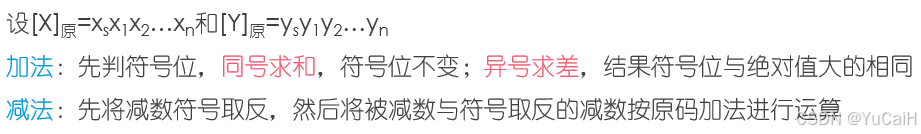

原码定点数加减法运算

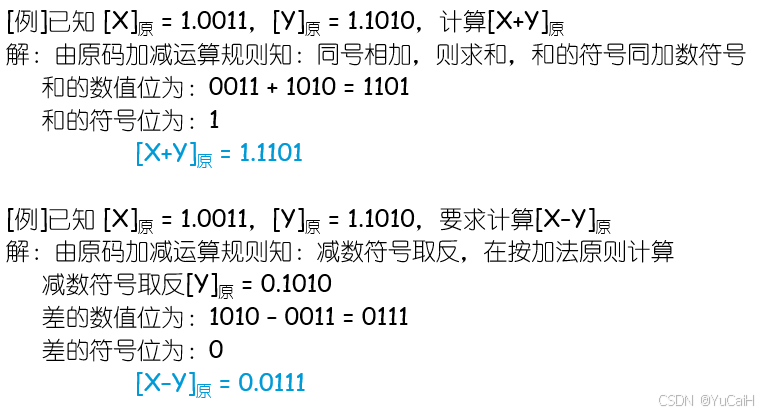

【例】

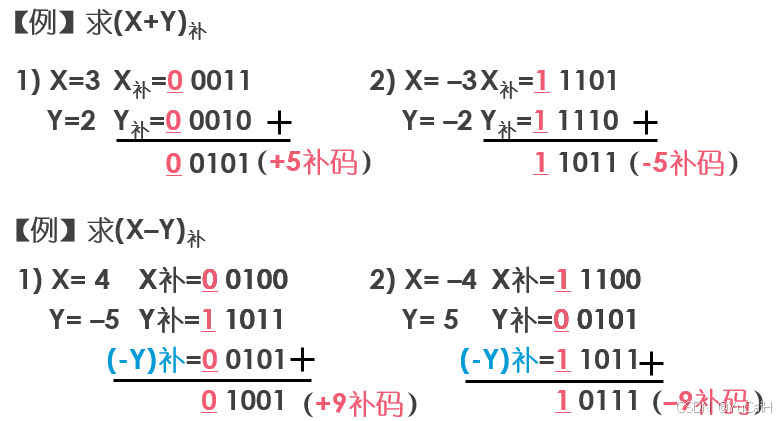

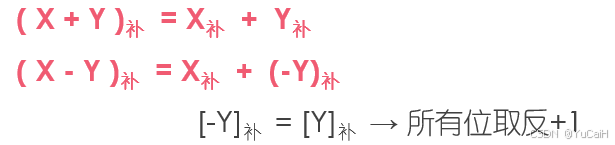

补码定点数加减法运算

【例】

溢出判断

去看 补码的加减运算和溢出判断 讲的很清楚！

溢出分为上溢和下溢，只有正数加正数才可能发生上溢，负数加负数才会出现下溢，溢出的判断方法可以用下面几种

• 符号位判断

  设进行加减操作的操作数为 A 和 B，他们的符号位分别为 $S_A$ 和 $S_B$ ，设两数运算结果为 F ，符号位为 $S_F$
  那么 $溢出逻辑=(S_A\oplus S_F)(S_B\oplus S_F)=\overline{S_A}\overline{S_B}{S}_F+S_A{S}_B\overline{S_F}$

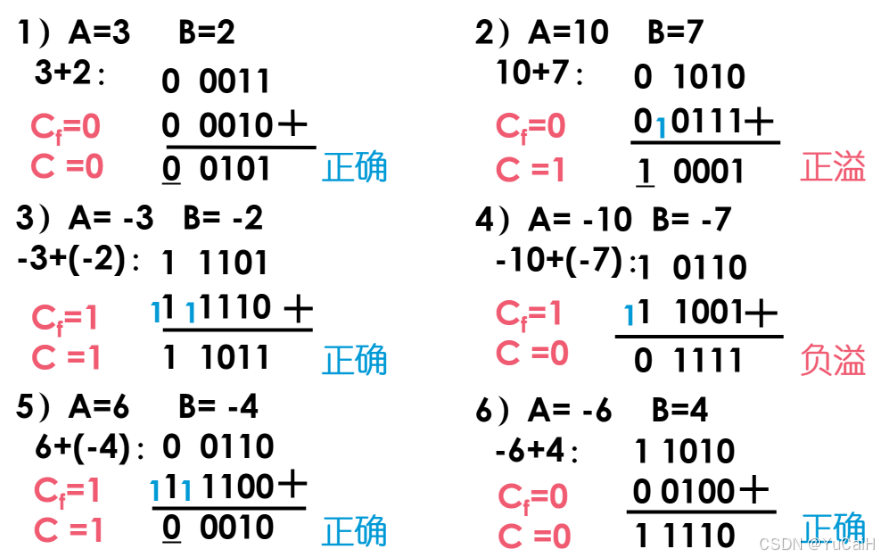

• 最高位和符号位的进位判断

  设符号位的进位为 $C_f$ ，尾数最高位的进位为 $C$

  那么 $溢出逻辑=C_f\oplus C$

  【例】

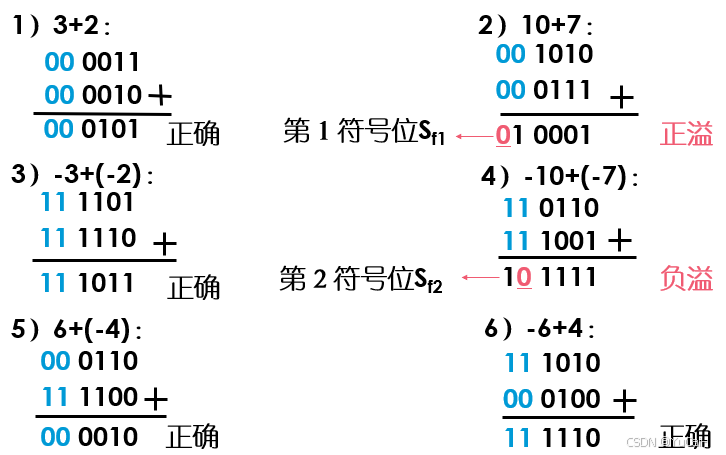

• 双符号位判断

  双符号位：用00表示正，11表示负，如果计算结果的符号位是01或10，则表示发生了溢出，其中01表示发生了正溢，10表示发生了负溢

  【例】


定点数乘法运算

乘法运算由累加和右移操作实现

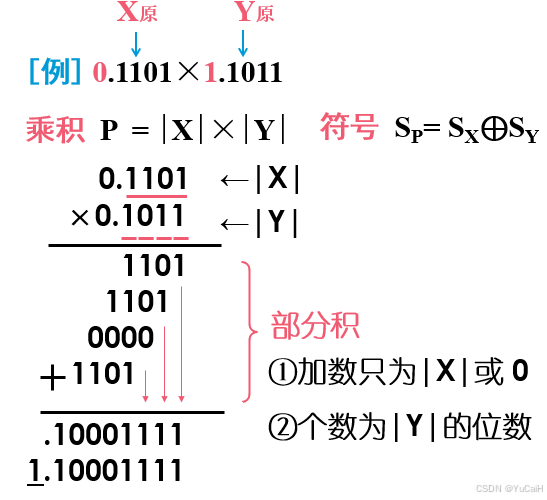

原码一位乘法

可以看 原码乘法运算 一位乘 计组 讲的挺清楚的

用原码实现乘法运算时，符号位与数值位分开计算：

1. 确定乘积的符号：由两个乘数的符号异或得到
2. 计算乘积的数值位：乘积的数值部分为两个乘数的数值部分值积

【例】

补码一位乘法(Booth-比较法)

设 $[X]补=x_s{x}_1{x}_2\dots x_n$ 和 $[Y]补=y_s{y}_1{y}_2\dots y_n$，则运算规则如下：

1. 符号位参与运算，运算的数均以补码表示；
2. 被乘数和部分积一般取双符号位参与运算，乘数可取单符号位；
3. 乘数末位增设附加位 $y_n+1$ ，且初值为 0；
4. 根据 $y_n$ 和 $y_n+1$ 的取值来确定操作；
5. 移位按补码右移规则进行；
6. 按照上述算法进行 n+1 步操作，第 n+1 步不再移位

上面的内容简单理解一下然后看 补码的乘法 补码一位乘 计组 应该就清楚了
