【计算机组成原理】单周期处理器设计

YuCaiH

于 2024-12-07 13:41:28 发布

阅读量2k

点赞数 13

分类专栏：计算机组成原理文章标签：计算机组成原理笔记

本文链接：https://blog.csdn.net/m0_74209563/article/details/144309190

版权

计算机组成原理专栏收录该内容

12 篇文章

订阅专栏

文章目录

前置知识
单周期处理器设计过程

处理器设计涉及数据通路的设计和控制逻辑的设计

（数据通路和控制单元一起构成处理器）

前置知识

数据通路

注意：数据通路不是通路（datapath doesn’t mean path），数据通路其实是指好几个部件
datapath：The component of the processor that performs arithmetic operations（处理器中执行算术运算的部件）

【维基百科】中这样介绍：数据通路是执行单元的集合，例如执行数据处理操作的算术逻辑单元、乘法器、寄存器和总线。它与控制单元一起组成中央处理器（CPU）
通过使用数据选择器连接多于一个的数据通路，可以创建更大的数据通路

数据通路的基本结构

”数据通路的基本结构“有两层含义：①这些部件怎么连接，②这些部件本身的结构
（因为datapath涉及多个componet，所以我们只能大致掌握其结构）

数据通路由两类元件组成：组合逻辑元件（也称操作元件）和时序逻辑元件（也称状态元件，存储元件）
元件间的连接方式：总线连接方式和分散连接方式

数据通路的构成：由“操作元件”和“存储元件”通过总线方式或分散方式连接而成
数据通路的功能：进行数据存储、处理、传送

【总结】数据通路由“操作元件”和“存储元件”通过总线方式或分散方式连接而成的进行数据存储、处理、传送的路径

操作(算数)元件（组合逻辑电路）

在这里插入图片描述

组合逻辑元件的特点：

其输出只取决于当前的输入，即：若输入一样，则其输出也一样
定时：所有输入到达后，经过一定的逻辑门延时，输出端改变，并保持到下次改变，不需要时钟信号来定时

状态(存储)元件（时序逻辑电路）

状态（存储）元件的特点：

输出不仅与输入有关，还与其本身状态有关，例如寄存器
具有存储功能，在时钟控制下输入被写到电路中，直到下个时钟到达
输入端状态由时钟决定何时被写入，输出端状态随时可以读出
定时方式：规定信号何时写入状态元件或何时从状态元件读出
采用边沿触发方式：状态单元中的值只在时钟边沿改变，每个时钟周期改变一次

数据通路中的状态元件有两种：寄存器(组) + 存储器

MIPS指令格式

所有指令都是32位宽，须按字地址对齐字地址为4的倍数

指令分为三种类型：R型（Register）、I型（Immediate）和J型（Jump）。三种类型的指令的最高6位均为6位的opcode码。从25位往下，

R型指令用连续三个5位二进制码来表示三个寄存器的地址，然后用一个5位二进制码来表示移位的位数（如果未使用移位操作，则全为0），最后为6位的function码（它与opcode码共同决定R型指令的具体操作方式）；
I型指令则用连续两个5位二进制码来表示两个寄存器的地址，然后是一个16位二进制码来表示的一个立即数二进制码（immediate：立即数或load/store指令和分支指令的偏移地址）
J型指令用26位二进制码来表示跳转目标的指令地址（实际的指令地址应为32位，其中最低两位为00）【指令按字地址对齐，所以每条指令的地址都是4的倍数（最后两位为0）】

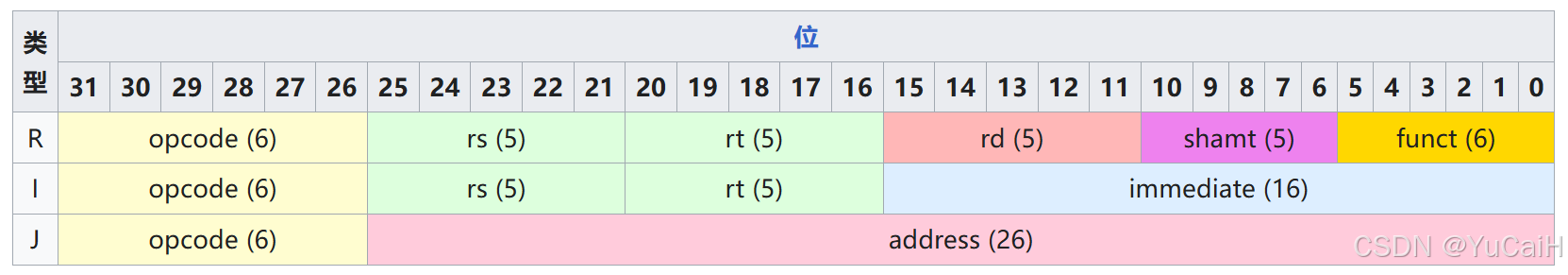

三种用于核心指令集的指令图示如下：

在这里插入图片描述

单周期处理器设计过程

分析每条指令的功能
根据指令的功能给出所需的元件，并考虑如何将它们互连
确定每个元件所需控制信号的取值
汇总所有指令所涉及到的控制信号，生成反映指令与控制信号之间的关系表
根据表得到每个控制信号的逻辑表达式，据此设计控制器电路

由于一个指令系统常常有几十到几百条指令，实现一个完整指令系统的处理器是一项非常复杂、繁琐的任务，为了能清楚说明处理器设计过程和基本原理，这里以实际的MIPS指令系统为例来说明

这里选择具有代表性的11条指令作为实现目标：

5条 R-型指令

add rd, rs, rt	;ADD 算术运算指令
sub rd, rs, rt	;SUBSTRACT 算术运算指令
subu rd, rs, rt
slt rd, rs, rt
sltu rd, rs, rt

5条 I-型指令

ori  rt, rs, imm16	;OR 逻辑运算指令
addiu rt, rs, imm16
lw rt, rs, imm16	;LOAD 访存指令
sw rt, rs, imm16	;STORE 访存指令
beq rs, rt, imm16	;BRANCH 分支指令

1条 J-型指令
```
j  target	;JUMP 无条件转移指令
```

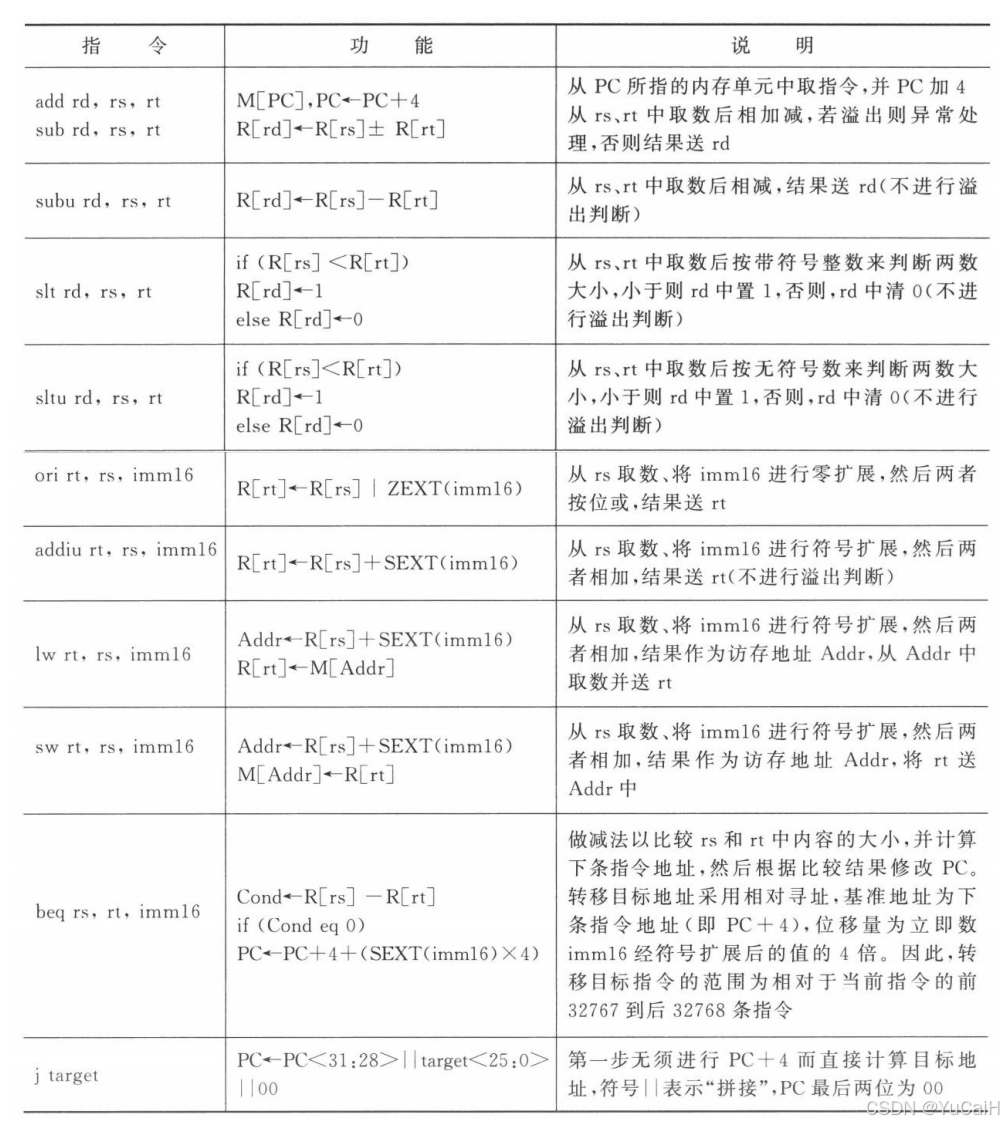

指令功能分析

在这里插入图片描述

数据通路的设计

在对所有指令进行功能分析的基础上，可以进行数据通路的设计

算数逻辑部件的设计

算术逻辑单元（Arithmetic logic unit，ALU）

为了支持以上11条指令包含的运算，ALU必须具有相应的功能

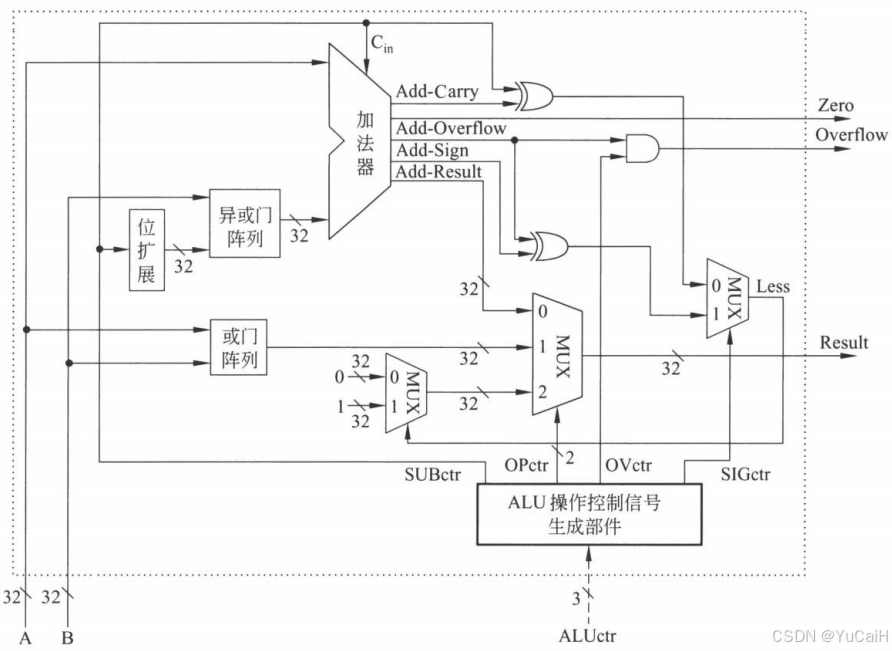

在这里插入图片描述

【分析】

该 ALU 的输入为两个 32 位操作数 A 和 B ，其中核心部件是加法器，加法器的输出除两个数的和 Add-Result 以外，还有进位标志 Add-carry、零标志 Zero、溢出标志 Add-Overflow 和符号标志 Add-Sign
在操作控制端 ALUctr 的控制下，在 ALU 中执行加、减、按位或、带符号整数比较小于置 1 和无符号数比较小于置 1 等运算
Result 作为 ALU 运算的结果被输出，同时零标志 Zero 和溢出标志 Overflow 也被作为 ALU 的结果标志信息输出
ALU 的操作由一个 “ALU 操作控制信号生成部件” 产生的控制信号来控制，其输入是 ALUctr ，输出有4个控制信号：
1. SUBctr 用来控制 ALU 执行加法还是减法运算
  当 SUBctr=1 时，做减法，当 SUBctr=0 时，做加法
2. OPctr 用来控制选择哪种运算的结果作为Result输出
  因为所实现的11条指令中只可能有加/减、按位或、小于置 1 这 3 种运算，所以 OPctr 有两位（ $2^2=4>3$ ）
3. OVctr 用来控制是否要进行溢出判断
  当 OVctr=1 时，进行溢出判断，此时，若结果发生溢出，则溢出标志 Overflow 为 1
  当 OVctr=0 时，无须溢出判断，此时，即使结果发生溢出，溢出标志 Overflow 也不为 1
4. SIGctr 信号控制 ALU 是执行 “带符号整数比较小于置1” 还是 “无符号数比较小于置1” 功能
  当 SIGctr=0 时，则执行 “无符号数比较小于置1”
  当 SIGctr=1 时，则执行 “带符号整数比较小于置1”

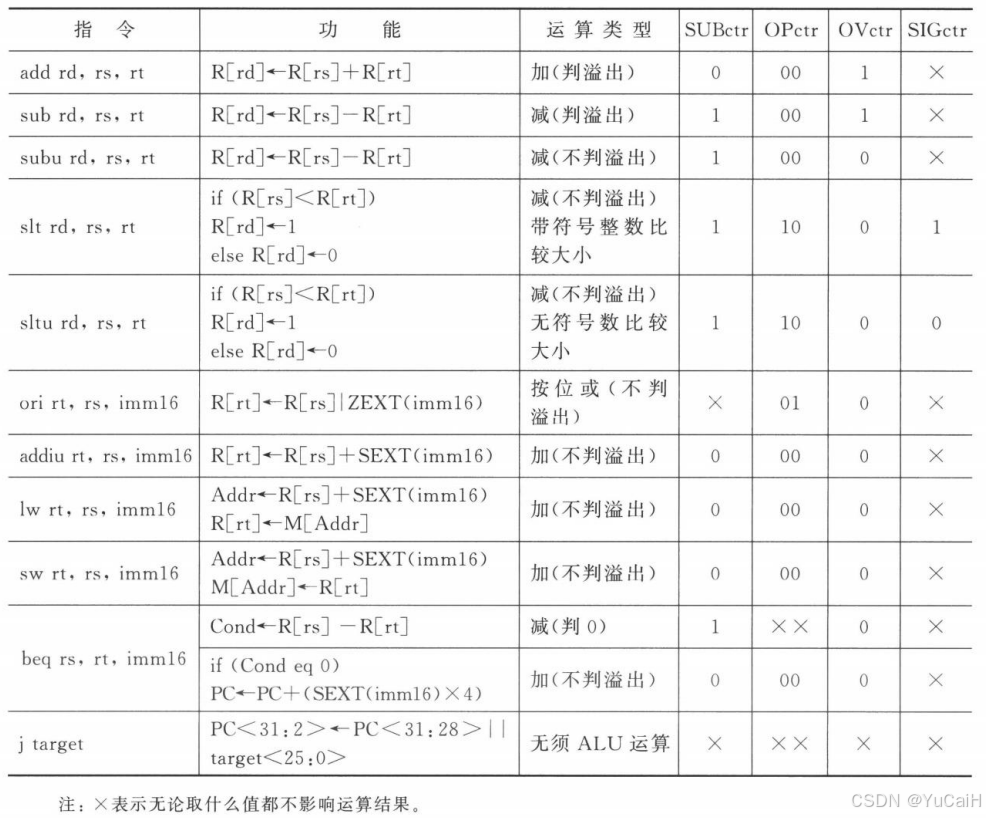

11条目标指令对应的4种 ALU 操作控制信号取值

在这里插入图片描述

在对 ALUctr 进行编码时，可以根据这些 ALU 操作和 4 种 ALU 操作控制信号的对应关系进行优化
例如，把加减控制(SUBctr)、溢出判断(OVctr)和符号控制(SIGctr)等信号分别对应到不同的位来进行控制

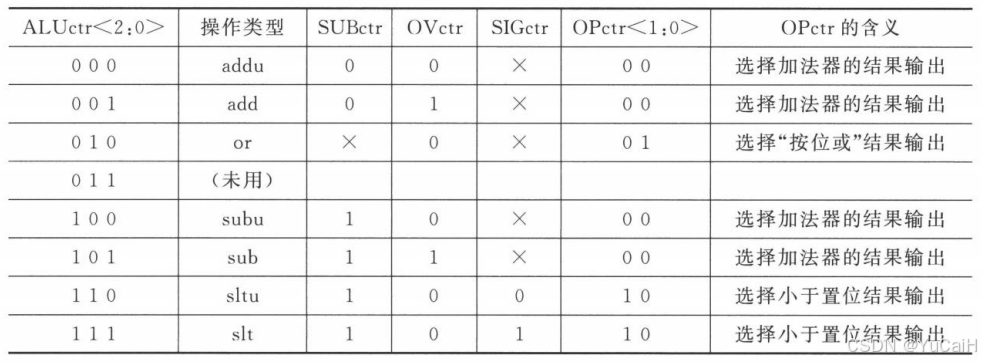

ALUctr 的三位编码及其对应的操作类型和 ALU 控制信号

在这里插入图片描述

根据上表可得到各输出控制信号的逻辑表达式如下：

SUBctr = ALUctr<2>
OVctr = !ALUctr<1> & ALUctr<0>
SIGctr = ALUctr<0>
OPctr<1> = ALUctr<2> & ALUctr<1>
OPctr<0> = !ALUctr<2> & ALUctr<1> & !ALUctr<0>

根据上述逻辑表达式来设计 “ALU 操作控制信号生成部件”

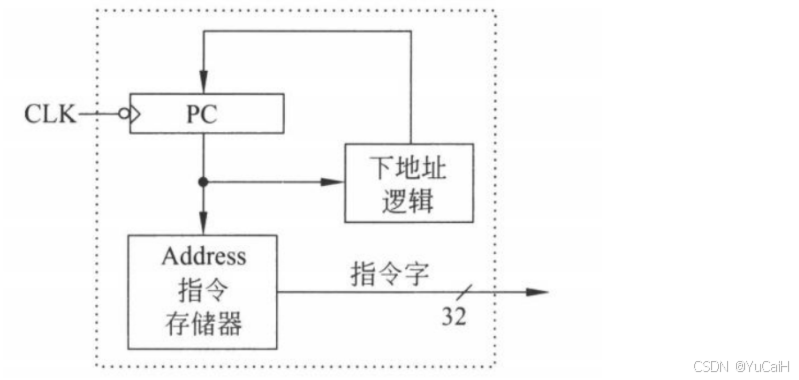

取指令部件的设计

每条指令的第一步都是完成取指令并计算下条指令地址的功能，因此，在数据通路中，需要专门设计一个取指令部件来完成上述功能

在这里插入图片描述

每条指令都有的公共操作：

取指令： M[PC]
更新 PC：PC ← PC + 4 ，转移时，PC 内容再次被更新为 “转移目标地址”

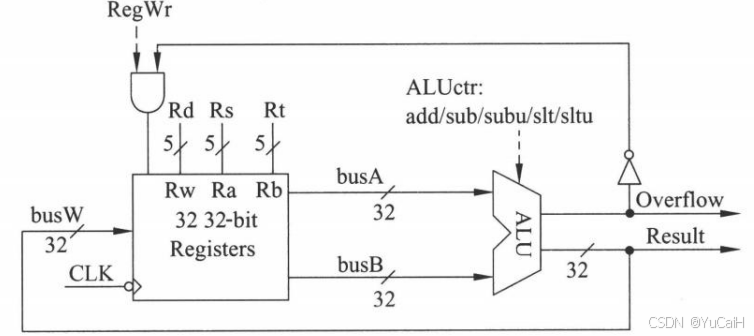

R-型指令的数据通路

用 R-型指令的数据通路可以完成对两个寄存器 Rs 和 Rt 内容的运算并将结果写入 Rd 寄存器，像 add 和 sub 等指令还要判断结果是否溢出，只有不溢出时才写结果到 Rd，否则转异常处理程序执行

R[rd] ← R[rs] + R[rt]

在这里插入图片描述

【分析】

指令中 Rs 和 Rt 是两个源操作数寄存器编号，Rd是目的寄存器编号，因此寄存器堆的两个读地址端 Ra 和 Rb 应分别与 Rs 和 Rt 相连，写地址端 Rw 与 Rd 相连
ALU运算结果连到寄存器堆的写数据端 busW
控制信号 RegWr 为“写使能”信号，只有在 RegWr 信号为 1 且不溢出的情况下，运算结果才写入寄存器堆，显然R-型指令执行时，RegWr 信号应该为 1

立即数运算指令的数据通路

I-型带立即数的运算类指令都涉及对 16 位立即数进行符号扩展或零扩展，然后和 Rs 的内容进行运算，最终把 ALU 的运算结果送目的寄存器 Rt

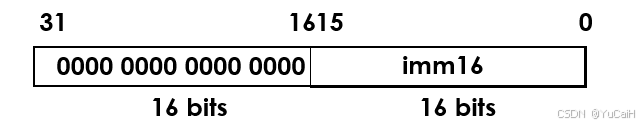

R[rt] ← R[rs] or ZeroExt(imm16)，立即数零扩展，并与 rs 内容做 “或” 运算
Addr ← R[rs] or SignExt(imm16)，立即数符号扩展，并与 rs 内容做 “或” 运算

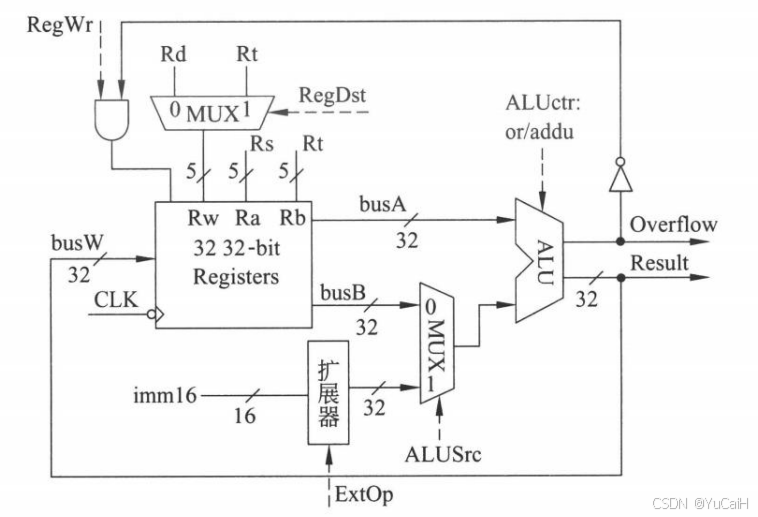

立即数运算指令的数据通路是在R-型指令的数据通路的基础上增加了I-型立即数运算类指令功能而得到的，因此，它同时也能完成R-型指令的执行

在这里插入图片描述

【分析】

因为R-型指令和 I-型指令的目的寄存器不同，所以在寄存器堆的写地址端 Rw 处，增加了一个多路选择器，由控制信号 RegDst 控制选择 Rd 为目的寄存器还是 Rt 为目的寄存器
因为 I-型指令的立即数只有 16 位，需要对其扩展为 32 位才能送到 32 位 ALU 运算，对于按位逻辑运算，应采用零扩展，对于算术运算，应采用符号扩展。因此，在数据通路中应增加一个扩展器，由控制信号 ExtOp 控制进行符号扩展还是零扩展，其输入端连到指令中的 imm16
因为 R-型指令和 I-型指令在 ALU 的 B 口的操作数来源不同，所以在 ALU 的 B 输入端增加了一个多路选择器，由控制信号 ALUSrc 控制选择 busB 还是扩展器输出作为 ALU 的 B 口操作数

load/store指令的数据通路

访存指令中的数据装入指令 (lw)：
Addr ← R[rs] or SignExt(imm16)，计算存储单元地址 (立即数要进行符号扩展)
R[rt] ← M[Addr]，从存储器中取出数据，装入到寄存器 rt 中

访存指令中的存数指令 (sw)：
Addr ← R[rs] or SignExt(imm16)，计算存储单元地址 (立即数要进行符号扩展)
M[Addr] ← R[rt]，寄存器 rt 中的内容存到内存单元中

load 指令和 store 指令的地址计算过程一样，都要先对立即数 imm16 进行符号扩展，然后和寄存器 Rs 的内容相加，得到访存地址

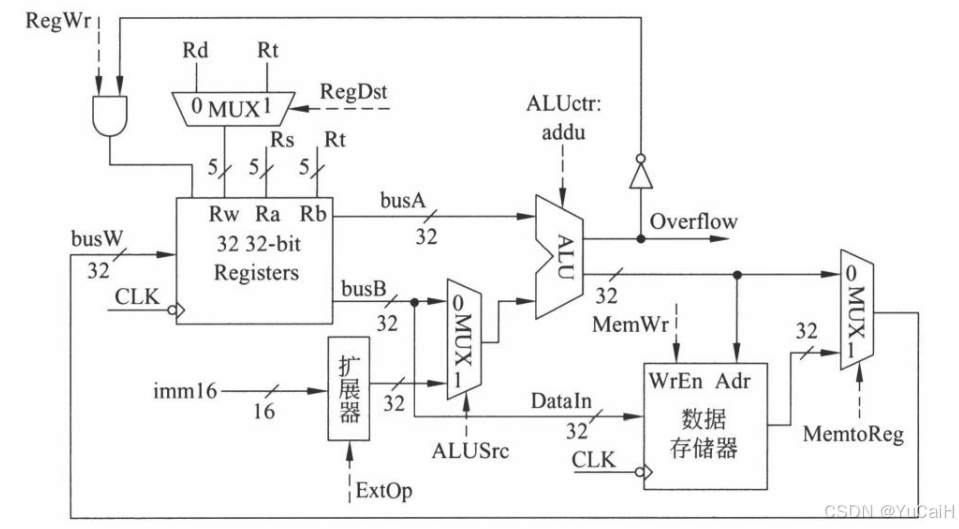

load/store指令的数据通路是在立即数运算指令的数据通路的基础上增加了 load/store 指令功能而得到的，因此它同时也能完成 R-型和 I-型运算类指令的执行

在这里插入图片描述

【分析】

因为运算类指令和 load 指令写入目的寄存器的结果的来源不同，所以在寄存器堆的写数据端 busW 处增加了一个多路选择器，由控制信号 MemtoReg 控制选择将 ALU 结果还是存储器读出数据写入目的寄存器
因为 load/store 指令需要读写数据存储器，故增加了数据存储器。访存地址在 ALU中计算，因此数据存储器的地址端 Adr 连到 ALU 的输出
store 指令将 Rt 内容送存储器，所以直接将 busB 连到数据存储器的 Dataln 输入端，而将输出端连到 busW 端的多路选择器上
控制信号 MemWr 用作“写使能”信号
load/store指令的地址运算对立即数 imm16进行符号扩展
ALUctr 输入端的操作类型是不判溢出的加法 addu

分支(条件转移)指令的数据通路

分支指令也是I-型指令，能根据不同的条件选择是否跳转执行

相等转移beq：
Cond ← R[rs] - R[rt]，做减法比较 rs 和 rt 中的内容
计算下地址（根据比较结果，修改PC）：
if (COND eq 0)，PC ← PC + 4 + ( SignExt(imm16) x 4 )
else，PC ← PC + 4

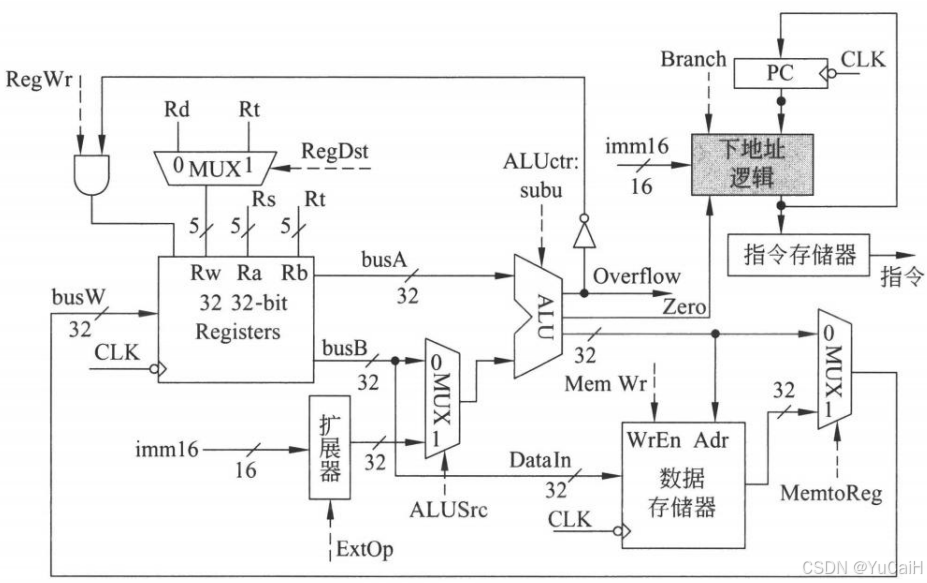

支持分支指令功能的数据通路：

在这里插入图片描述

【分析】

下地址逻辑的输出是下条指令地址，4个输入是 PC、Zero 标志、立即数 imm16 和控制信号 Branch

在 ALU 中对 R[Rs] 和 R[Rt] 做减法得到一个 Zero 标志，根据 Zero 标志可判断是否转移

对于转移目标地址的计算，需要先对立即数 imm16 进行符号扩展再乘 4，然后和基准地址 PC+4 相加

ALU 的输出 Zero 标志需送到下地址逻辑，立即数 imm16 和 PC 也要送到下地址逻辑，控制信号 Branch 表示当前指令是否是分支指令，也应送到下地址逻辑，以决定是否按分支指令方式计算下条指令地址
因为指令长度为 32 位，主存按字节编址，所以指令地址总是 4 的倍数，即最后两位总是 00，因此 PC 中只需存放前 30 位地址，即PC <31:2>，这样下条指令地址的计算方法如下：
- 顺序执行时： $PC < 31 : 2 > - PC < 31 : 2 > + 1$
- 跳转执行时： $PC < 31 : 2 > - PC < 31 : 2 > + 1 + SEXT [imm 16]$
- 取指令时：指令地址 = $PC < 31 : 2 > 串接 00$

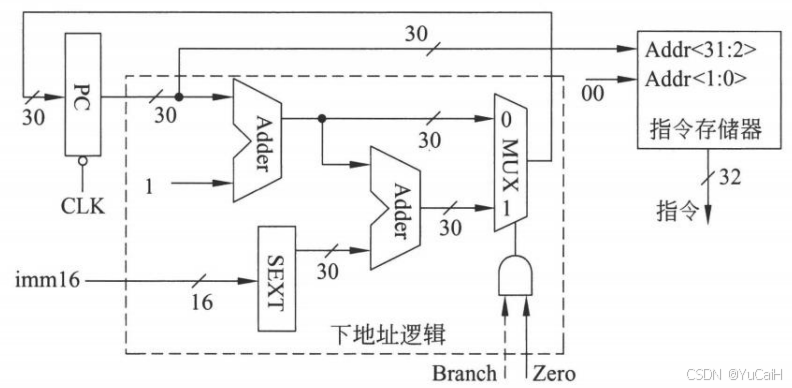

分支指令的下地址逻辑设计：

在这里插入图片描述

【分析】每来一个时钟 CLK，当前 PC 作为指令地址被送到指令存储器去取指令的同时，下地址逻辑计算下条指令地址并送 PC 的输人端，在下个时钟到来后写入PC

无条件转移指令的数据通路

PC<31:2> ← PC<31:28> 串接 target<25:0> ，计算目标地址

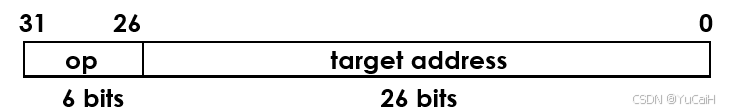

【说明】J型指令格式：
在这里插入图片描述

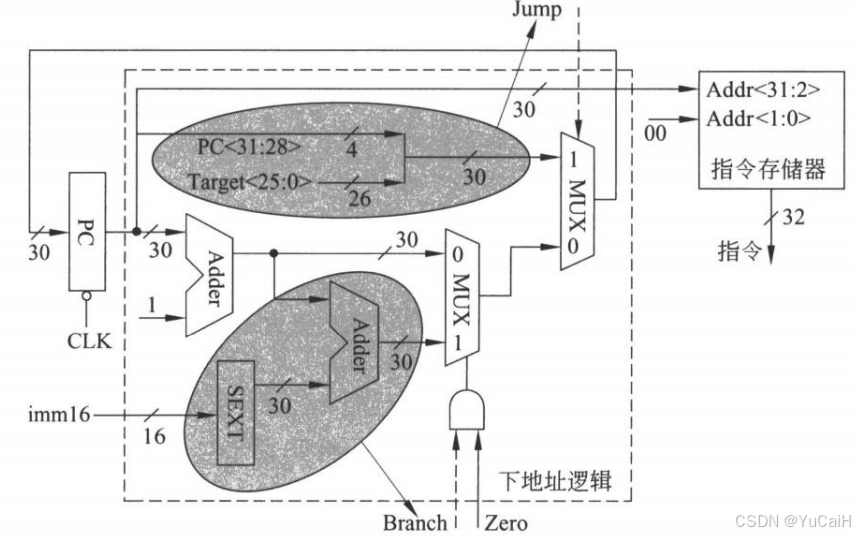

在下地址逻辑中增加了无条件转移指令功能的完整的取指令部件

在这里插入图片描述

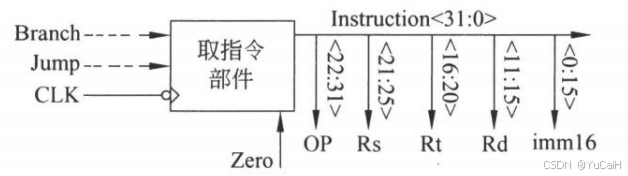

取指令部件的外部结构：

在这里插入图片描述

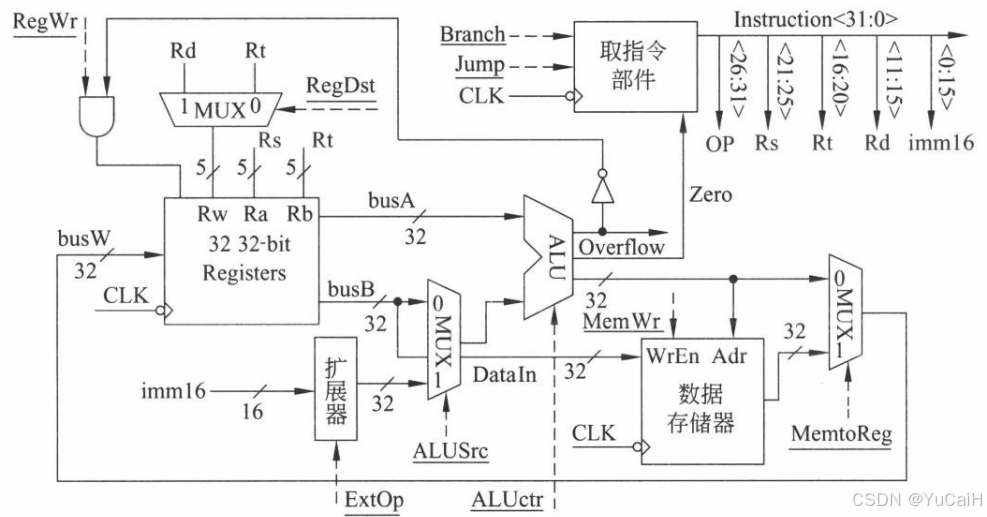

完整的单周期数据通路：

在这里插入图片描述

图中所有加下画线的都是控制信号，用虚线表示
指令执行结果总是在下个时钟到来时开始保存在寄存器、数据存储器或PC中

控制器的设计

考察每条指令在数据通路中的执行过程和涉及到的控制信号的取值
- 公共操作：取指令和计算下址 PC
- R-Type指令（ add / sub ）
- 立即数指令（ ori ）
- 访存指令（ lw / sw ）
- 分支指令（ beq ）
- 跳转指令（ j ）
根据每条指令的功能，分析控制信号的取值，并在表中列出
根据列出的指令和控制信号的关系，写出每个控制信号的逻辑表达式
