51单片机基础知识————单片机最小系统

一、单片机最小系统的概念

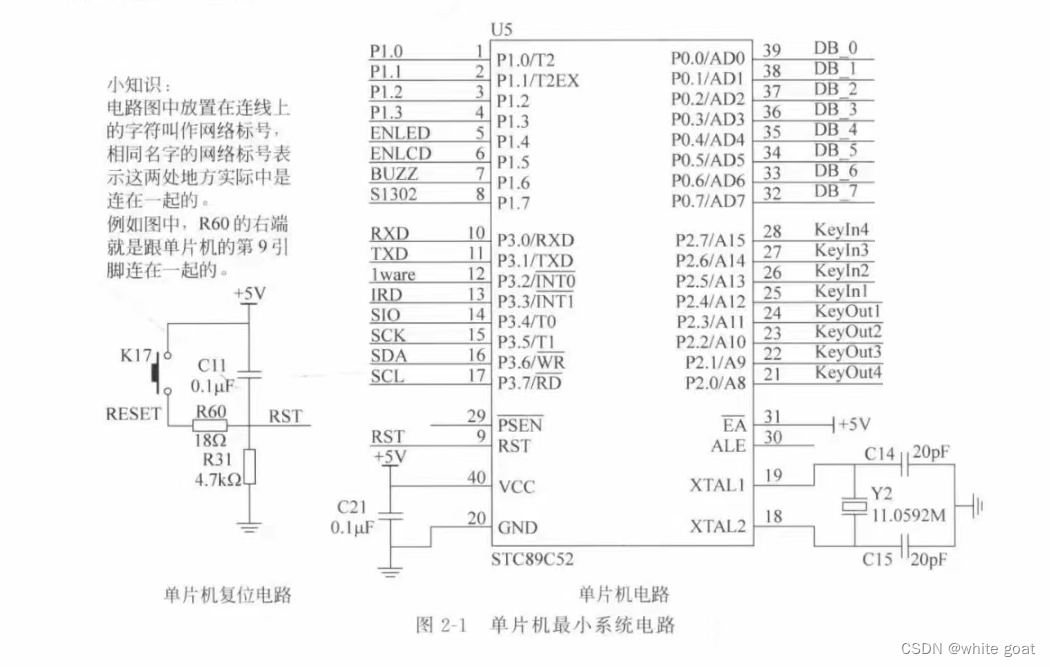

1、单片机最小系统也称为单片机最小应用系统，也就是能使单片机正常工作的最小硬件单元电路。通常来说，单片机最小系统就是单片机系统的核心，也就是开发板原理图上的这个：

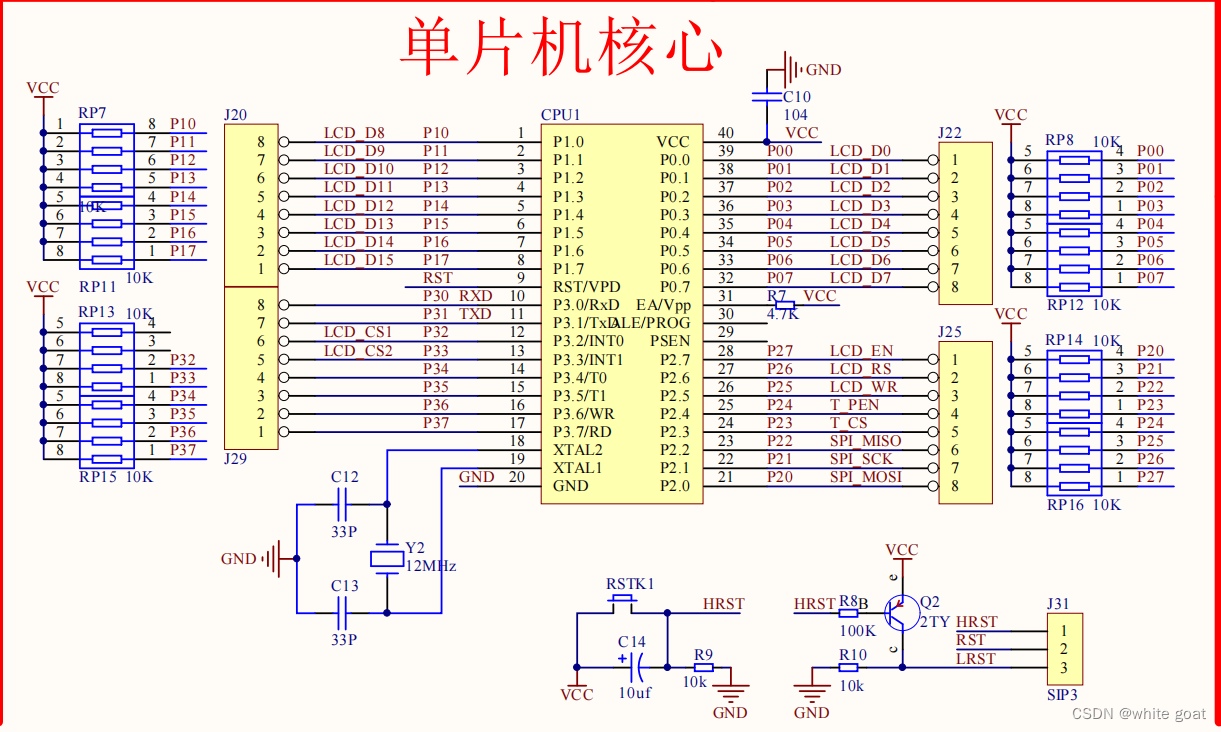

该图节选自STC89C51开发板原理图

二、最小单片机系统三要素——电源、晶振、复位电路

1、电源

目前单片机电源分为5V和3.3V两个标准，而单片机工作电源一般在2V~5.5V之间，不同型号的单片机对电源要求不同。

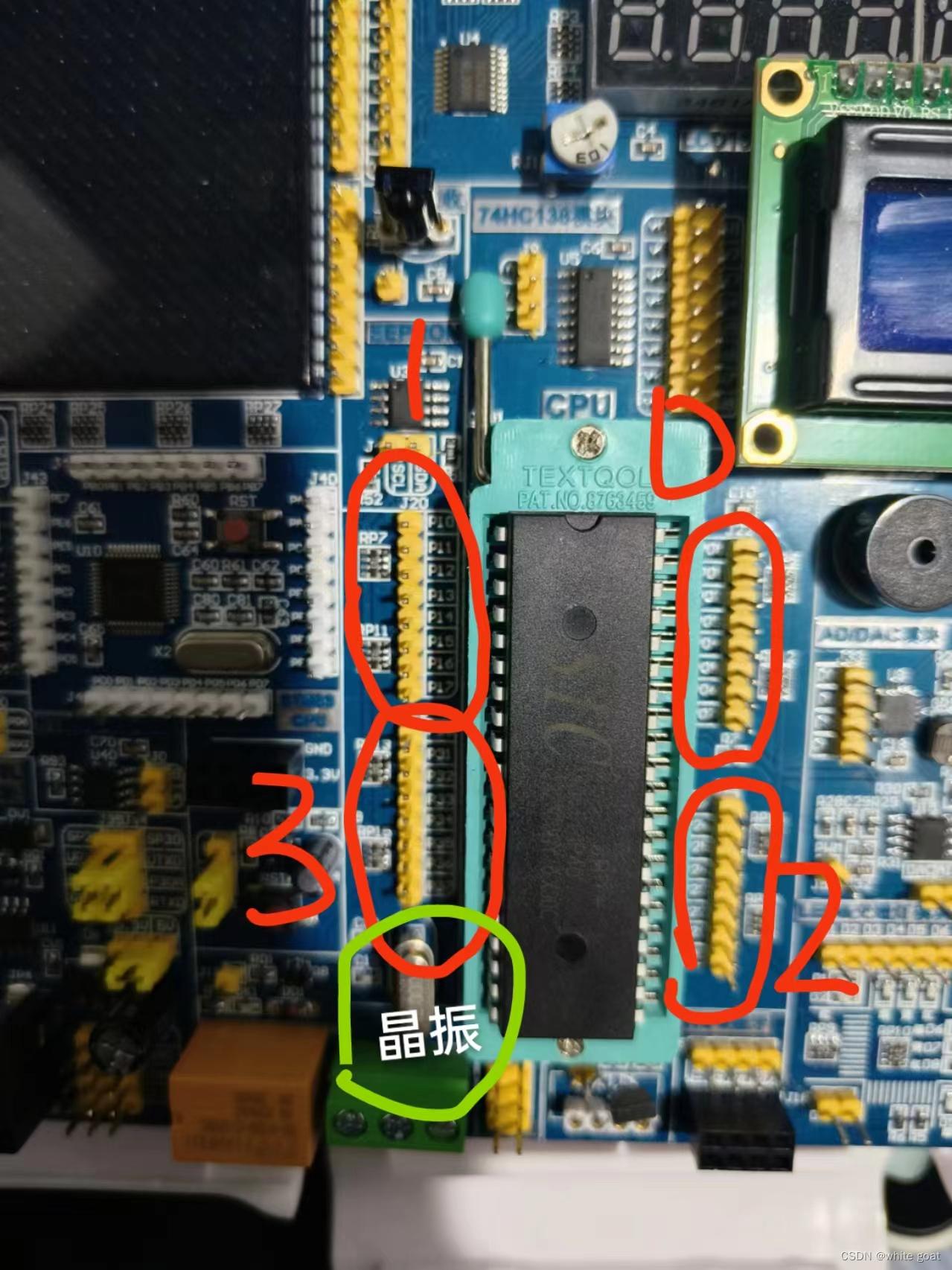

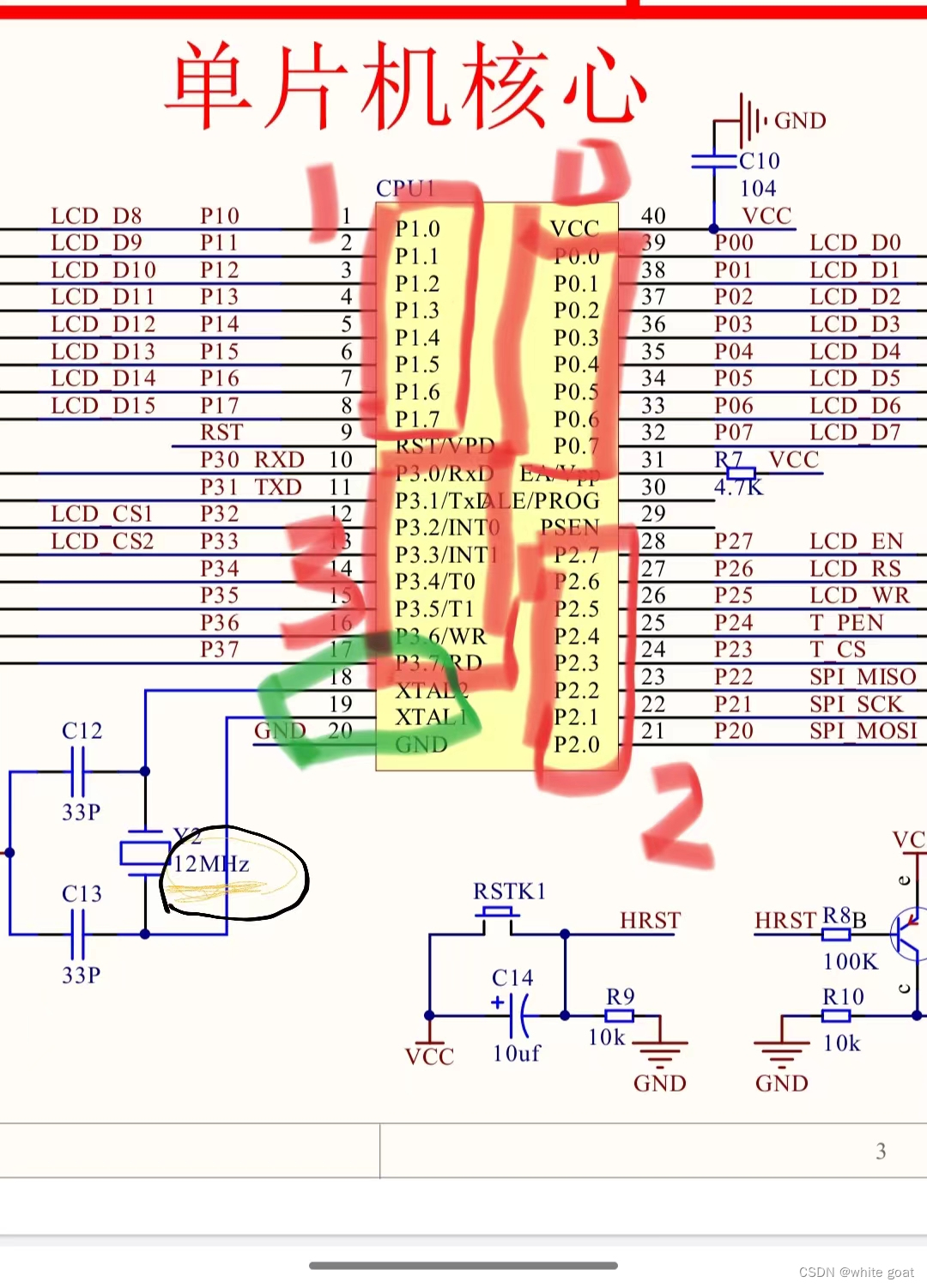

从原理图对应开发板来看：Cpu周围总共有4组引脚，分别为0、1、3 、2，每组对应8个引脚

2、晶振

如上图所示，开发板上绿色圈起部分即为晶振，晶振又称为晶体振荡器，它的作用是为单片机提供基准时钟信号，就相当于总指挥，所有单片机内部的工作都以它发出来的时钟信号为基准进行工作，可以看到STC89C51RD+的18和19号引脚对应晶振引脚，接了一个12MHz的晶振（它每秒振动12000000次），外加2个33pF的电容，电容的作用是帮助晶振起振，维持震荡信号的稳定。

3、复位电路

复位分为3种情况：上电复位、手动复位、程序自动复位

1、上电复位：相当于打开电脑电源，此时计算机内部就开始初始化，而这个过程就可以理解为上电复位，上电复位保证计算机每一次都从一个固定的状态开始工作，其实就相当于开机的过程

2、手动复位：相当于计算机卡机或者因为其他故障不能正常运行时，我们执行重启操作，让计算机重新来过，再次进行初始化，也就是相当于重启的过程。

3、程序自动复位：当程序死机或者其他原因不能正常执行时，单片机内部会有一套自动复位机制，比如看门狗，它会自动帮你复位，也就是单片机自行复位的过程。
