用multisim混频器

一、实验目的与要求
1、加深对混频器功能的理解。
2、掌握二极管开关平衡混频器工作原理。
3、掌握混频器的Multisim测试方法
二、实验仪器
微机，仿真软件Multisim13.0
三、实验内容与测试结果

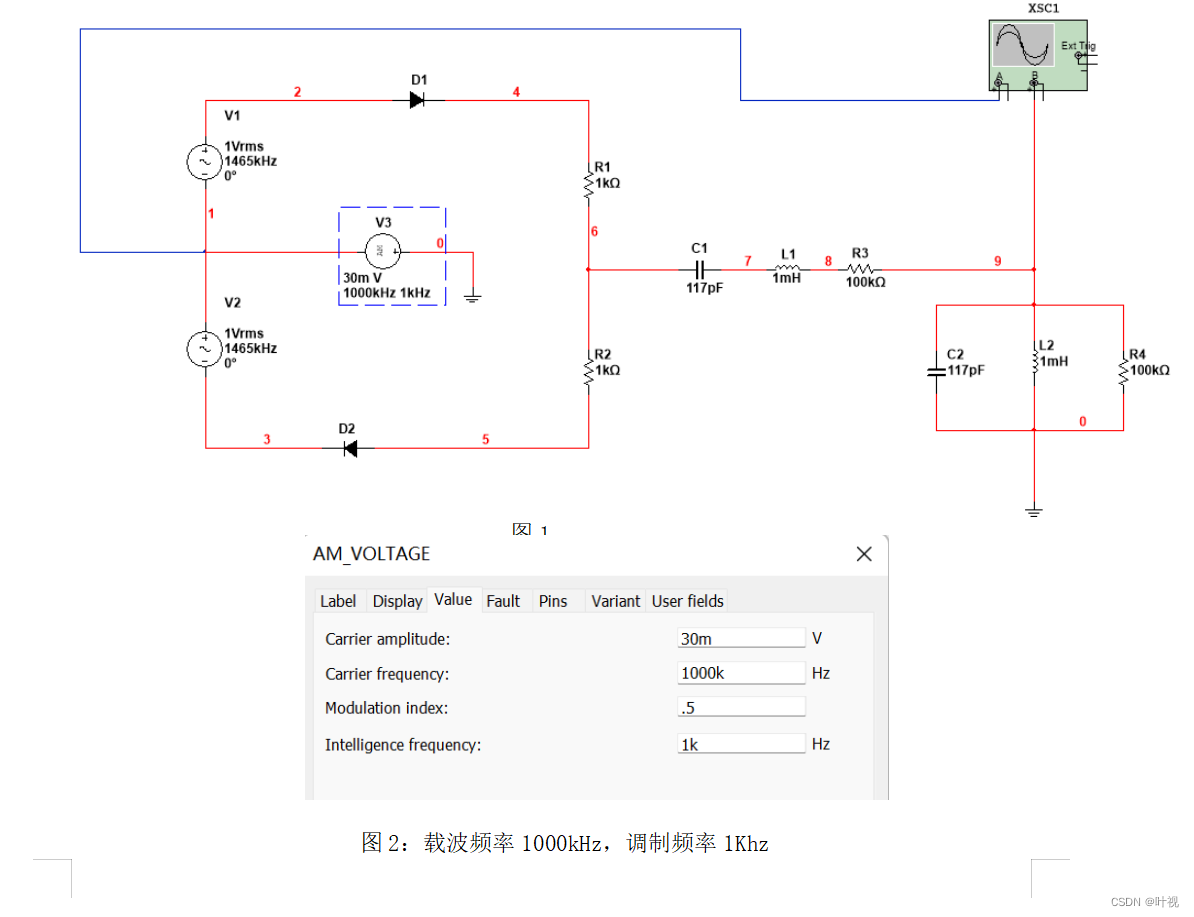

在Multisim13.0电路窗口中，创建如下图所示仿真电路。

1、测试输入输出波形，说明两者之间的关系

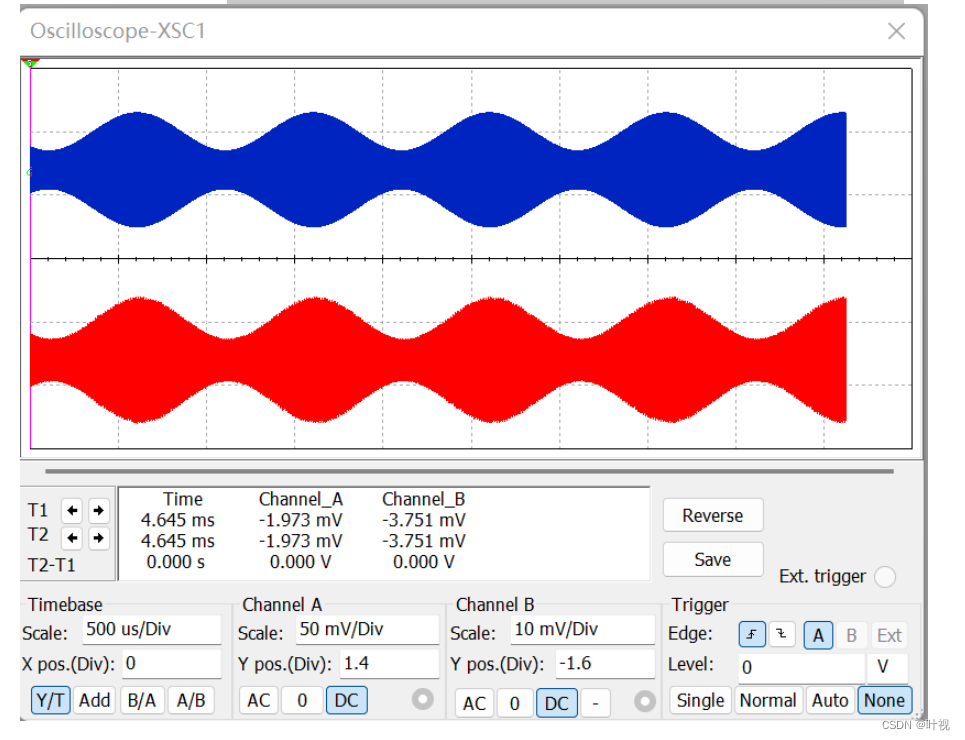

对图1，单击仿真按钮，从示波器中观察到的输入输出波形如下：

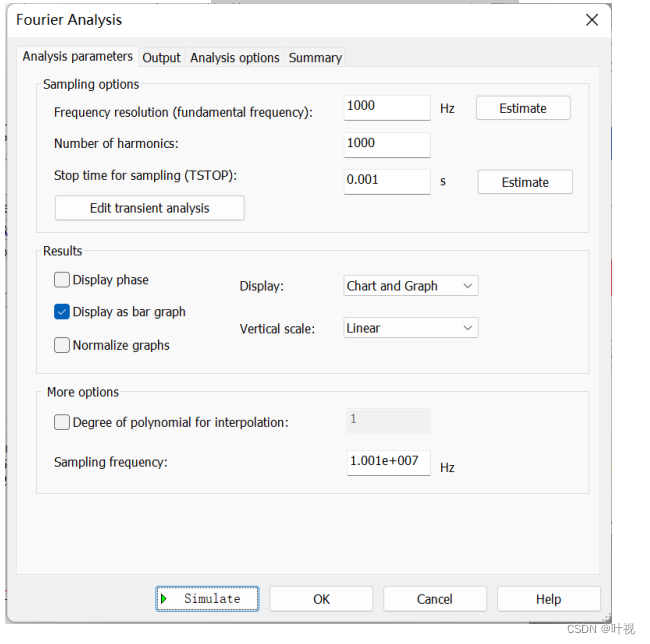

2、测试输出信号的频谱 （傅里叶分析法）
操作方法 ：选择输出V（9）

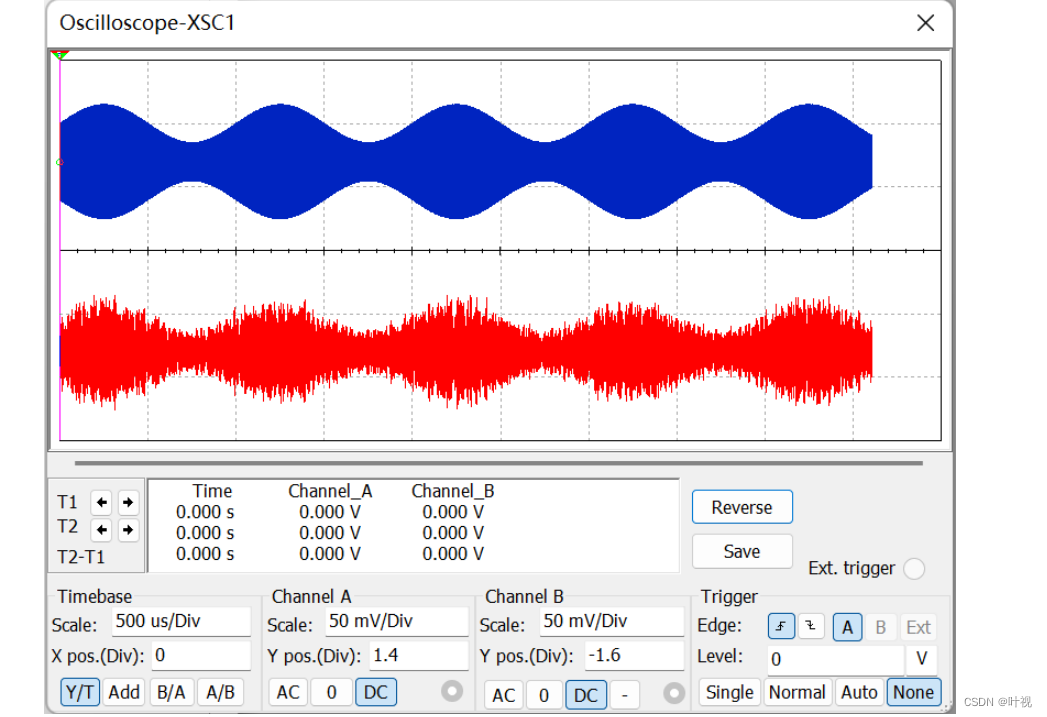

3、将其中一个二极管反接，测试输出波形，并解释原因；将其中二个二极管反接，测试输出波形，并解释原因。

4、将R3，R4去掉，测试输出波形，并解释原因

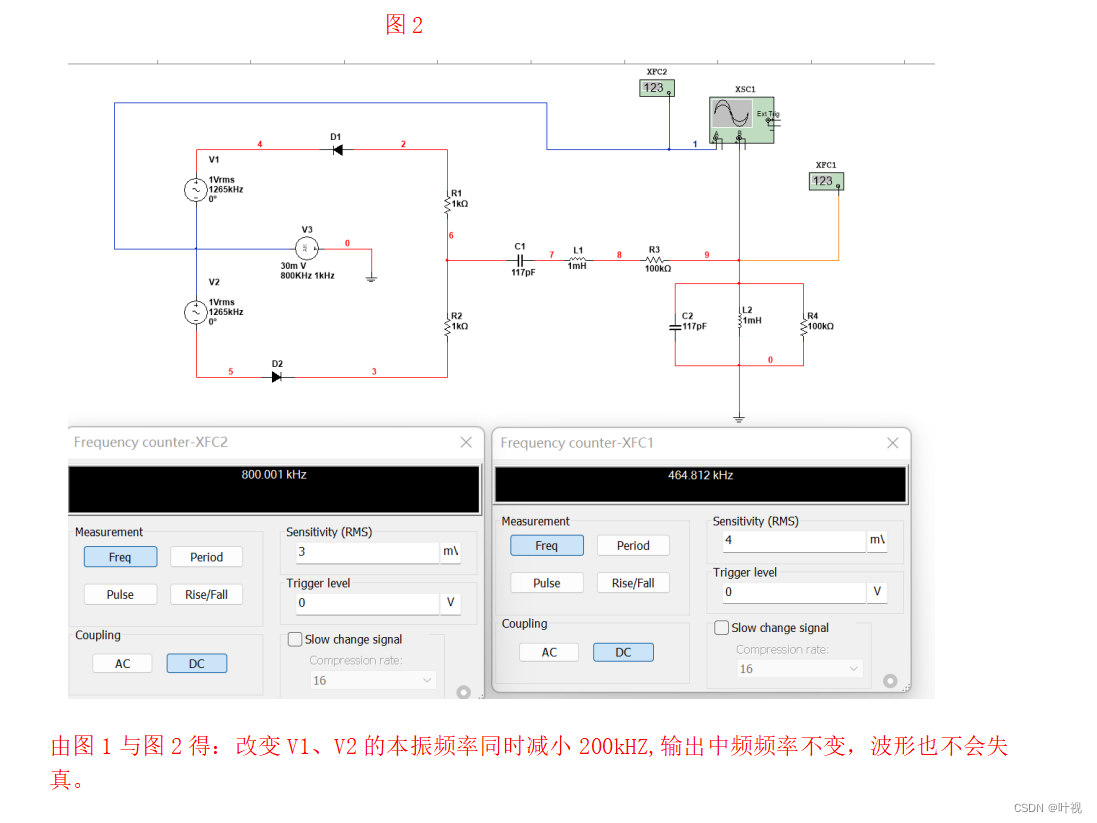

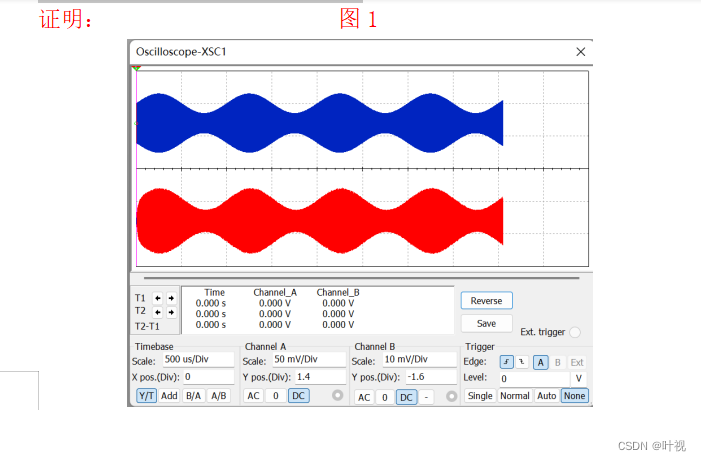

5、若将AM信号的载波频率改为800Khz，并保持输出中频频率不变，则哪个（些）电路参数应做何改动？实验证明
V1与V2频率都改为1265kHz。

实验结果分析
对上述实验内容及测试结果分别分析如下：
1、实验内容1的测试结果表明：V1、V2是本振信号，V3是调幅波，在5号节点端接两个带通型滤波器。蓝色的是调幅波输入的波形，载波频率是1000KHZ,包络变化速度是1kHZ，红色是混频器输出波形，混频器的功能:把一个调幅波变成另外一个调幅波。相同点就是包络变化速度相同，都是1k,调制深度没有改变，调制规律不变，变得是调幅波的载波频率，由1000kHZ变到1465khz-1000khz=465khz。
2、实验内容2的测试结果表明：该混频器有三条谱线，左边的谱线在464k,右边的谱线在466k，中间的谱线在465k。
3、实验内容3的测试结果表明：一个二极管反接破坏了平衡结构，调幅波被抵消，电路没有完成混频作用，根本不能混频。二个二极管反接平行结构没有被破坏，电路正常工作。对一个二极管反接数学证明：设V1，V2,V3,i1，i2，R1，R2，V0。i1=（V1+V3）/R1，i2=（V3-V2）/R2，V0=（i1+i2）*（R1+R2），因为V1=V2，最终输出V0载波信号抵消了，所以根本就调制不出来。
4、实验内容4的测试结果表明：虽然是调幅波，但是有失真，原因是：外加频率加在串联谐振频率相等的回路上，相当于短路，并联反之。带通型滤波器特性曲线尖锐还是平缓取决于R3、R4，R3 、R4越小，Q越大，曲线越尖锐，选频性能越好，就意味着通频带越窄，对信号的选择性也就越差。而发射的混频信号宽度为2kHZ,带宽大于2kHZ则可以不失真的输出，但是带宽减小了，两边的谱线输出有些被滤掉了，所以输出的调幅波波形失真。
5、实验内容5的测试结果表明：本振的频率和调幅波的频率变化要相等，不然调幅波会失真，但频率变化范围要和实际相符合，实事求是。
